Спосіб перетворення перепаду тисків та електролізний перетворювач перепаду тисків

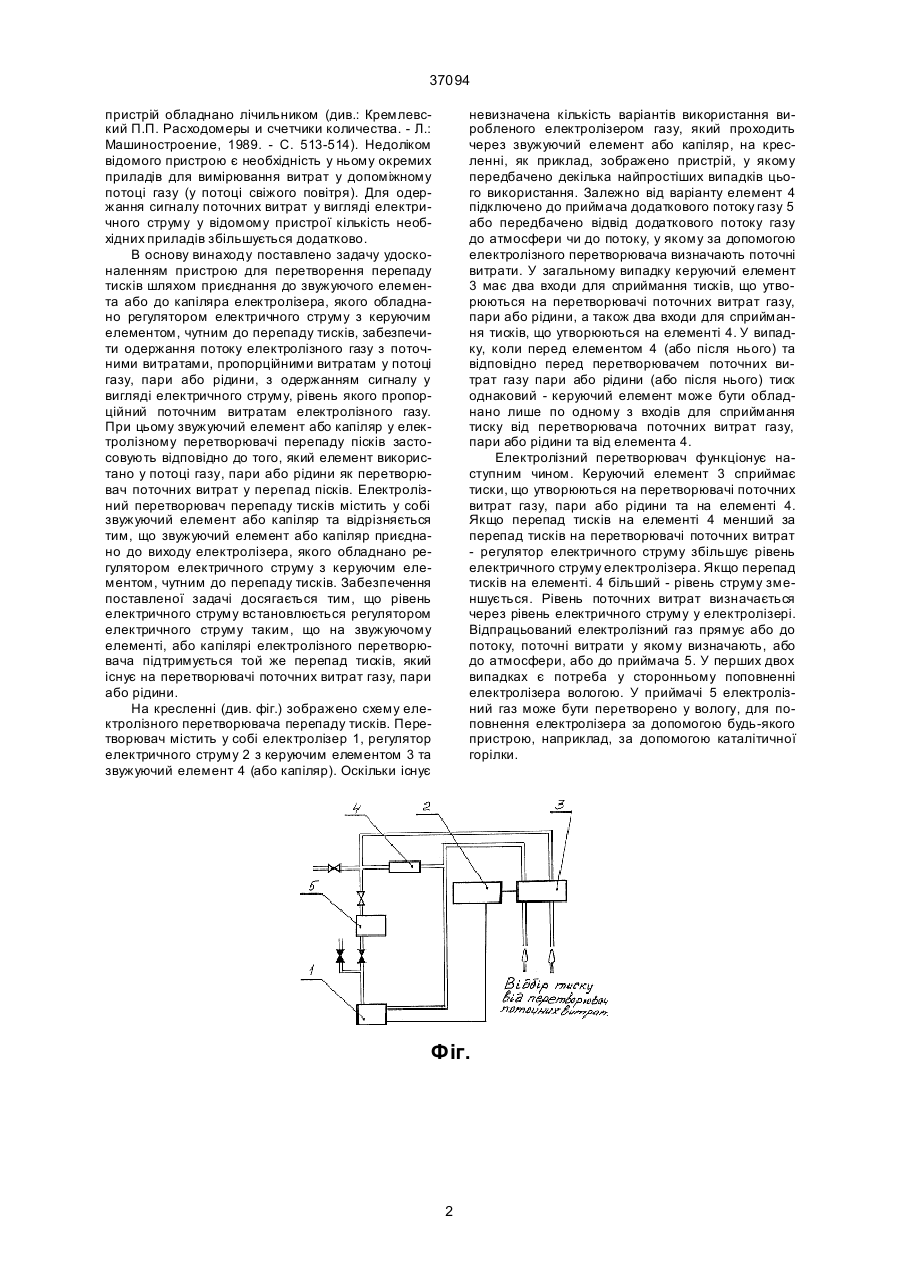

1. Спосіб перетворення, перепаду тисків, що містить у собі створення додаткового потоку газу з поточними витратами, пропорційними до витрат у потоці газу, пари або рідини, який відрізняється 37094 пристрій обладнано лічильником (див.: Кремлевский П.П. Расходомеры и счетчики количества. - Л.: Машиностроение, 1989. - С. 513-514). Недоліком відомого пристрою є необхідність у ньому окремих приладів для вимірювання витрат у допоміжному потоці газу (у потоці свіжого повітря). Для одержання сигналу поточних витрат у вигляді електричного струму у відомому пристрої кількість необхідних приладів збільшується додатково. В основу винаходу поставлено задачу удосконаленням пристрою для перетворення перепаду тисків шляхом приєднання до звужуючого елемента або до капіляра електролізера, якого обладнано регулятором електричного струму з керуючим елементом, чутним до перепаду тисків, забезпечити одержання потоку електролізного газу з поточними витратами, пропорційними витратам у потоці газу, пари або рідини, з одержанням сигналу у вигляді електричного струму, рівень якого пропорційний поточним витратам електролізного газу. При цьому звужуючий елемент або капіляр у електролізному перетворювачі перепаду пісків застосовують відповідно до того, який елемент використано у потоці газу, пари або рідини як перетворювач поточних витрат у перепад пісків. Електролізний перетворювач перепаду тисків містить у собі звужуючий елемент або капіляр та відрізняється тим, що звужуючий елемент або капіляр приєднано до виходу електролізера, якого обладнано регулятором електричного струму з керуючим елементом, чутним до перепаду тисків. Забезпечення поставленої задачі досягається тим, що рівень електричного струму встановлюється регулятором електричного струму таким, що на звужуючому елементі, або капілярі електролізного перетворювача підтримується той же перепад тисків, який існує на перетворювачі поточних витрат газу, пари або рідини. На кресленні (див. фіг.) зображено схему електролізного перетворювача перепаду тисків. Перетворювач містить у собі електролізер 1, регулятор електричного струму 2 з керуючим елементом 3 та звужуючий елемент 4 (або капіляр). Оскільки існує невизначена кількість варіантів використання виробленого електролізером газу, який проходить через звужуючий елемент або капіляр, на кресленні, як приклад, зображено пристрій, у якому передбачено декілька найпростіших випадків цього використання. Залежно від варіанту елемент 4 підключено до приймача додаткового потоку газу 5 або передбачено відвід додаткового потоку газу до атмосфери чи до потоку, у якому за допомогою електролізного перетворювача визначають поточні витрати. У загальному випадку керуючий елемент 3 має два входи для сприймання тисків, що утворюються на перетворювачі поточних витрат газу, пари або рідини, а також два входи для сприймання тисків, що утворюються на елементі 4. У випадку, коли перед елементом 4 (або після нього) та відповідно перед перетворювачем поточних витрат газу пари або рідини (або після нього) тиск однаковий - керуючий елемент може бути обладнано лише по одному з входів для сприймання тиску від перетворювача поточних витрат газу, пари або рідини та від елемента 4. Електролізний перетворювач функціонує наступним чином. Керуючий елемент 3 сприймає тиски, що утворюються на перетворювачі поточних витрат газу, пари або рідини та на елементі 4. Якщо перепад тисків на елементі 4 менший за перепад тисків на перетворювачі поточних витрат - регулятор електричного струму збільшує рівень електричного струму електролізера. Якщо перепад тисків на елементі. 4 більший - рівень струму зменшується. Рівень поточних витрат визначається через рівень електричного струму у електролізері. Відпрацьований електролізний газ прямує або до потоку, поточні витрати у якому визначають, або до атмосфери, або до приймача 5. У перших двох випадках є потреба у сторонньому поповненні електролізера вологою. У приймачі 5 електролізний газ може бути перетворено у вологу, для поповнення електролізера за допомогою будь-якого пристрою, наприклад, за допомогою каталітичної горілки. Фіг. 2 37094 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
