Дисковий сошник

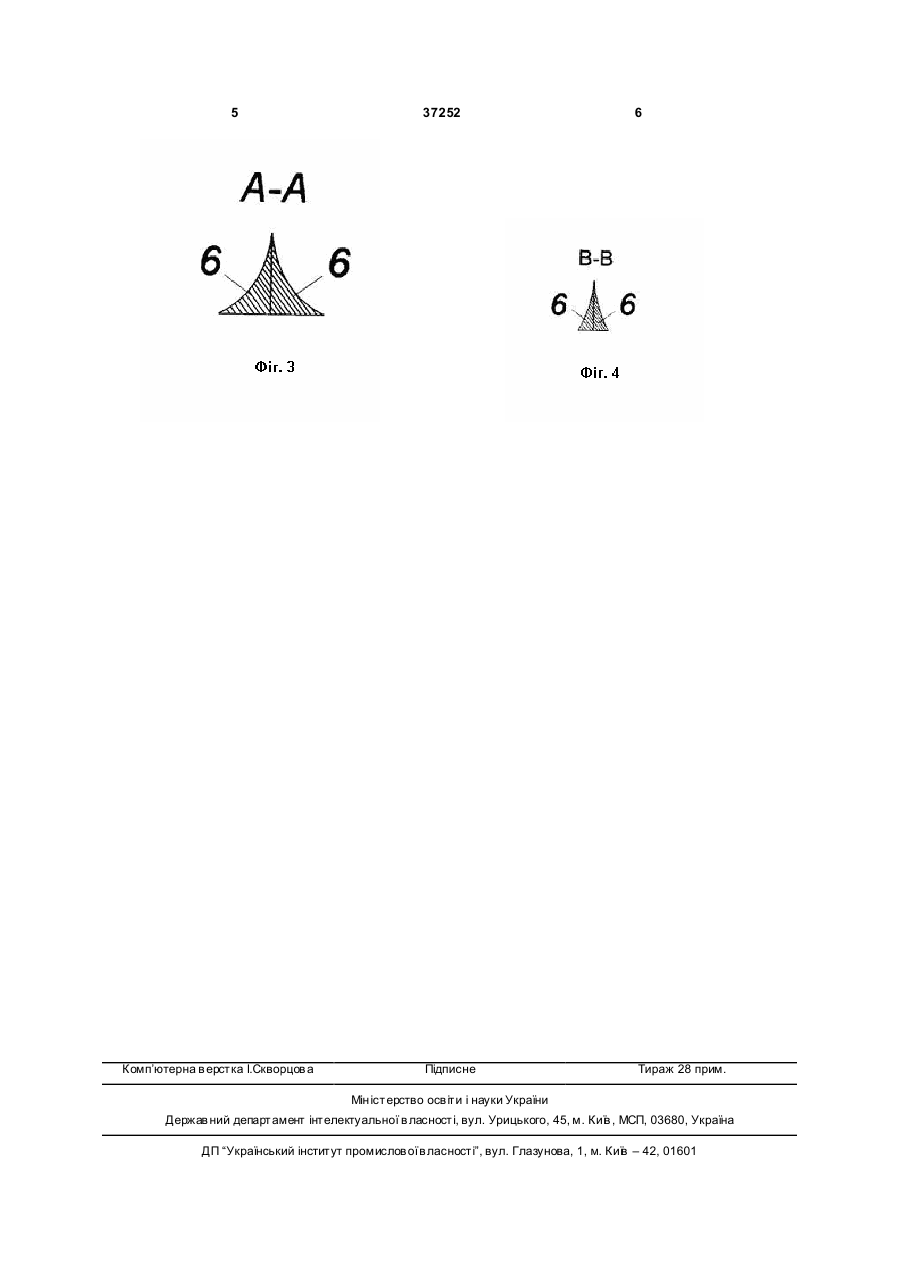

Дисковий сошник, який включає корпус, диски, лоток передньої подачі насіння жолобчастої форми та заспокоювач насіння, встановлений на корпусі сошника між дисками, який відрізняється тим, що на лотку передньої подачі насіння, в передній його частині, встановлено розподільник насіння у вигляді клина з криволінійними боковими поверхнями, вершина якого спрямована зустрічно потоку насіння, а заспокоювач насіння виконано з суцільного еластичного матеріалу і встановлено симетрично диску у вертикальній поперечній площині. (19) (21) u200806601 (22) 15.05.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, UA, ЦВЄНТУХОВ СЕРГІЙ СЕРГІЙОВИЧ, UA, ЯКИМЕНКО РОМАН ОЛЕКСІЙОВИЧ, U A, ЧАБАНЬ ЮРІЙ ІВАНОВИЧ, UA, ФІЛИК ПАВЛО КИРИЛОВИЧ, UA, ТРЕТЯК ІГОР ІВАНОВИЧ, UA, МОНЧУК ВІКТОР ВАЛЕРІЙОВИЧ, UA, Н АЗАРЧУК ВІКТОР МИ ХАЙЛОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА, U A 3 37252 сівалки подається по насіннєпроводу у воронку .8 сошника. На фіг.2 наведено вид по стрілки «Б» з фіг.1, який дає уявлення про форму клина 5 та його криволінійні бокові поверхні 6 а також його вершину 7. На фіг. З та 4 наведено перетин площинами по АА та по В-В клина 5 (фіг.2), який дає також уявлення про профіль криволінійної бокової поверхні 6 у перетині А-А (фіг.3) та В-В (фіг.4). Дисковий сошник працює таким чином. При переміщенні сівалки по полю і роботі висівного апарату диски 1 відкривають борозенку для насіння а насіння від висівного апарату по насіннєпроводу подається у воронку 8 сошника і рухається далі по лотку 3 в напрямку стрілки «Г» (фіг.1) до передньої частини лотка 3. При наближенні до передньої частини лотка 3 насіння розділяється на два потоки розподільником 5 і криволінійними боковими поверхнями 6 спрямовується на внутрішні бокові поверхні дисків 1, які обертаються. Насіння при взаємодії з внутрішньою поверхнею дисків отримує додатковий імпульс у своєму подальшому руху, в наслідок якого насіння активніше, тобто з більшою інтенсивністю, занурюється у гр унт щойно відкритої борозенки. Крім того, заспокоювач насіння 4, який виконаний з суцільного еластичного матеріалу запобігає викиданню насіння на поверхню поля. Для підвищення рівномірності зароб 4 ки насіння по глибині заспокоювач насіння 4 встановлено на корпусі сошника симетрично диску у вертикальній поперечній площині, що забезпечує вкладання насіння на дно борозенки, тобто без його варіації по глибині. Таким чином запропонована конструкція дискового сошника з новими конструктивними ознаками забезпечує виконання поставленої мети зниження нерівномірності заробки насіння у грунт по глибині. Запропоноване рішення прийнятне для виробництва, в джерелах інформації конструкції з аналогічними признаками авторами не виявлено, тому просимо надати правовий захист запропонованому рішенню. Джерела інформації 1.Сільськогосподарські та меліоративні машини: Підручник / Д.Г.Войтюк, В.О.Дубровін, Т.Д.Іщенко та ін.; За ред.. Д.Г.Войтюка. - К.: Вища освіта,2004. - 544с. 2.Войтюк Д.Г., Барановський В.М., Булгаков В.М. та ін. Сільськогосподарські машини. Основи теорії та розрахунку. - К.: Вища освіта, 2005.-С. 3122. 3. Бакум М.В., Бобрусь І.С., Ми хайлов А.Д., Морозов І.В., Нікітін С.П. Сільськогосподарські машини. Частина 3. Посівні машини. За ред.. М.В.Бакума. - Харків: 2005. - 332 с 5 Комп’ютерна в ерстка І.Скворцов а 37252 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
