Динамічний гасник коливань

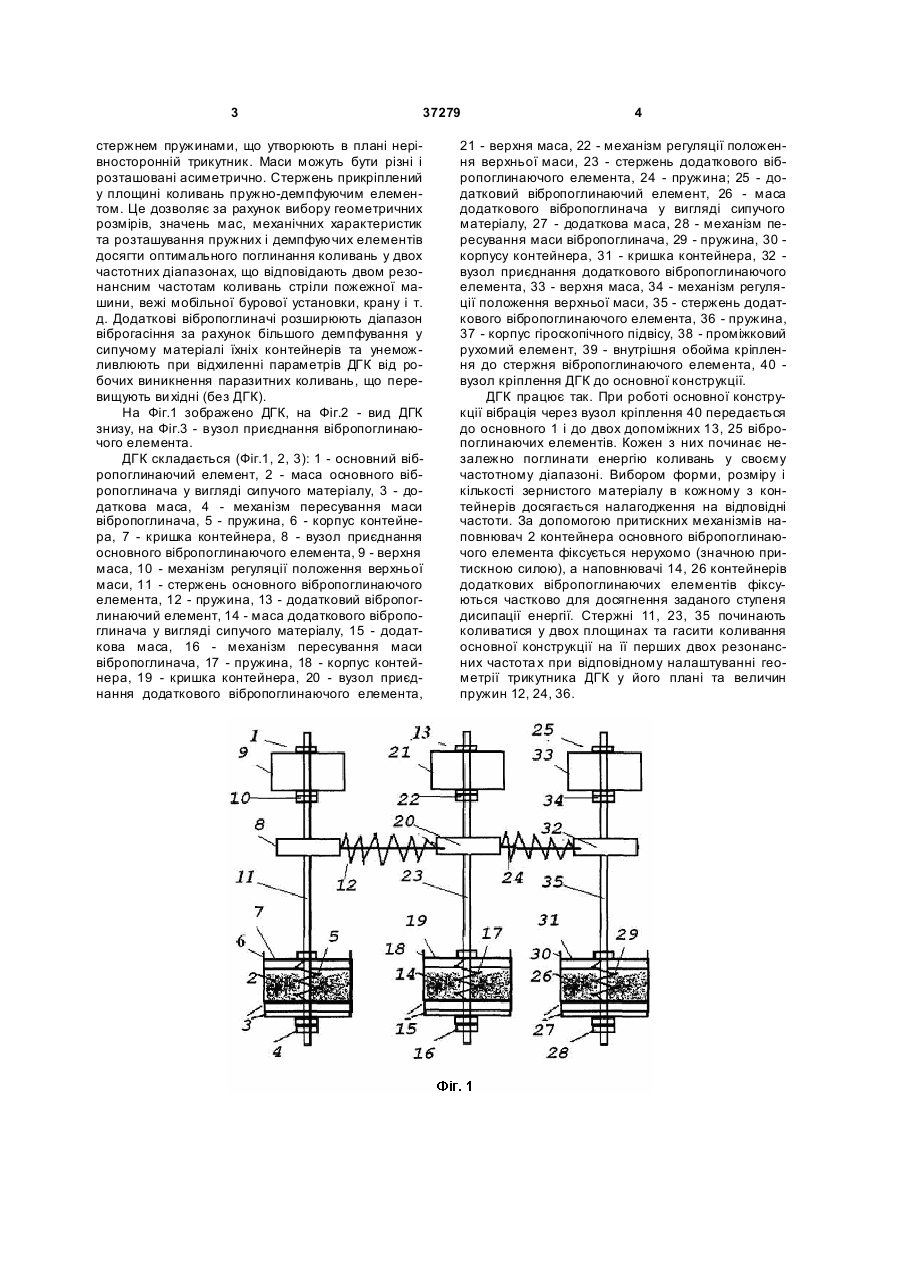

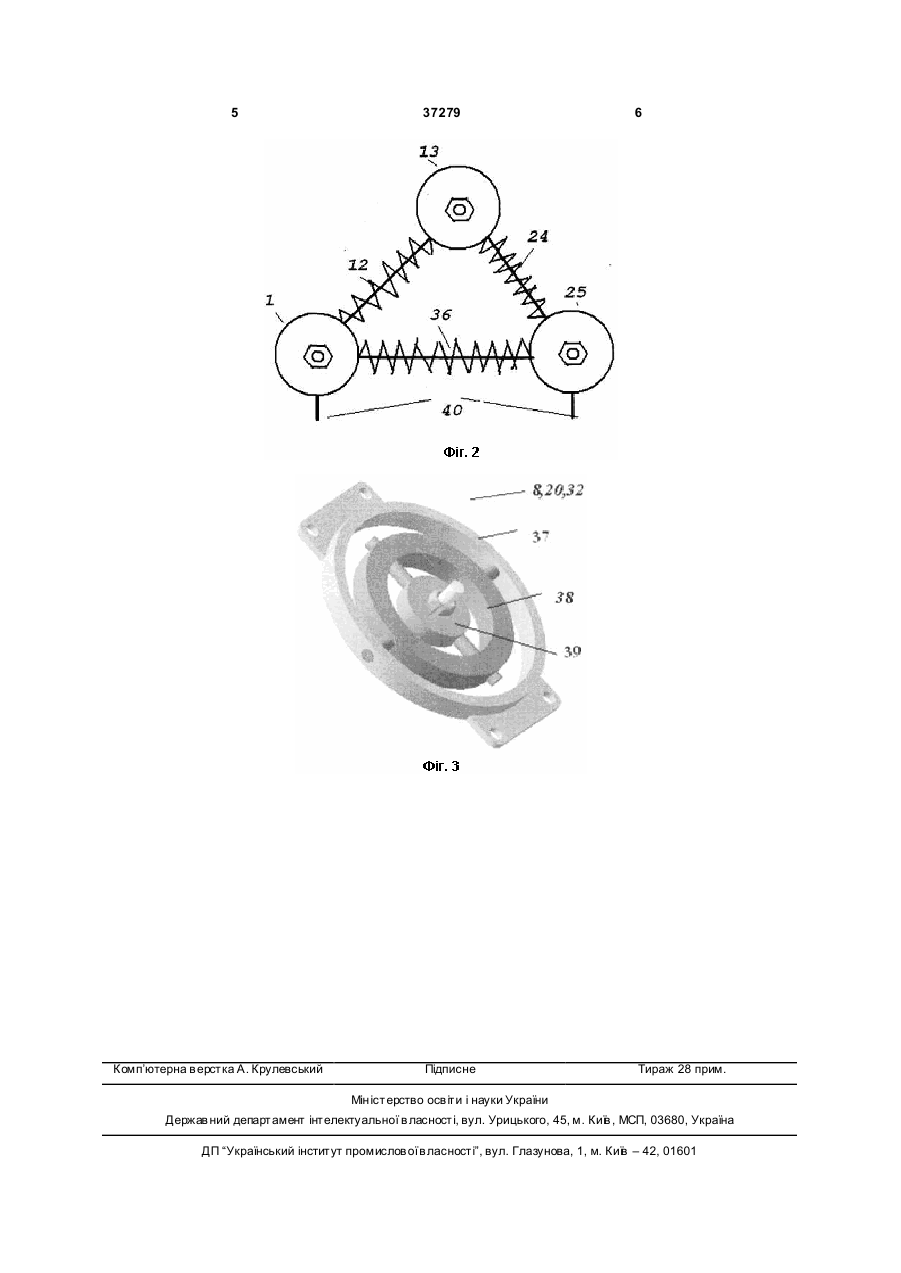

Динамічний гасник коливань, який містить 3 37279 стержнем пружинами, що утворюють в плані нерівносторонній трикутник. Маси можуть бути різні і розташовані асиметрично. Стержень прикріплений у площині коливань пружно-демпфуючим елементом. Це дозволяє за рахунок вибору геометричних розмірів, значень мас, механічних характеристик та розташування пружних і демпфуючих елементів досягти оптимального поглинання коливань у двох частотних діапазонах, що відповідають двом резонансним частотам коливань стріли пожежної машини, вежі мобільної бурової установки, крану і т. д. Додаткові вібропоглиначі розширюють діапазон віброгасіння за рахунок більшого демпфування у сипучому матеріалі їхніх контейнерів та унеможливлюють при відхиленні параметрів ДГК від робочих виникнення паразитних коливань, що перевищують ви хідні (без ДГК). На Фіг.1 зображено ДГК, на Фіг.2 - вид ДГК знизу, на Фіг.3 - вузол приєднання вібропоглинаючого елемента. ДГК складається (Фіг.1, 2, 3): 1 - основний вібропоглинаючий елемент, 2 - маса основного вібропоглинача у вигляді сипучого матеріалу, 3 - додаткова маса, 4 - механізм пересування маси вібропоглинача, 5 - пружина, 6 - корпус контейнера, 7 - кришка контейнера, 8 - вузол приєднання основного вібропоглинаючого елемента, 9 - верхня маса, 10 - механізм регуляції положення верхньої маси, 11 - стержень основного вібропоглинаючого елемента, 12 - пружина, 13 - додатковий вібропоглинаючий елемент, 14 - маса додаткового вібропоглинача у вигляді сипучого матеріалу, 15 - додаткова маса, 16 - механізм пересування маси вібропоглинача, 17 - пружина, 18 - корпус контейнера, 19 - кришка контейнера, 20 - вузол приєднання додаткового вібропоглинаючого елемента, 4 21 - верхня маса, 22 - механізм регуляції положення верхньої маси, 23 - стержень додаткового вібропоглинаючого елемента, 24 - пружина; 25 - додатковий вібропоглинаючий елемент, 26 - маса додаткового вібропоглинача у вигляді сипучого матеріалу, 27 - додаткова маса, 28 - механізм пересування маси вібропоглинача, 29 - пружина, 30 корпусу контейнера, 31 - кришка контейнера, 32 вузол приєднання додаткового вібропоглинаючого елемента, 33 - верхня маса, 34 - механізм регуляції положення верхньої маси, 35 - стержень додаткового вібропоглинаючого елемента, 36 - пружина, 37 - корпус гіроскопічного підвісу, 38 - проміжковий рухомий елемент, 39 - внутрішня обойма кріплення до стержня вібропоглинаючого елемента, 40 вузол кріплення ДГК до основної конструкції. ДГК працює так. При роботі основної конструкції вібрація через вузол кріплення 40 передається до основного 1 і до двох допоміжних 13, 25 вібропоглинаючих елементів. Кожен з них починає незалежно поглинати енергію коливань у своєму частотному діапазоні. Вибором форми, розміру і кількості зернистого матеріалу в кожному з контейнерів досягається налагодження на відповідні частоти. За допомогою притискних механізмів наповнювач 2 контейнера основного вібропоглинаючого елемента фіксується нерухомо (значною притискною силою), а наповнювачі 14, 26 контейнерів додаткових вібропоглинаючих елементів фіксуються частково для досягнення заданого ступеня дисипації енергії. Стержні 11, 23, 35 починають коливатися у двох площинах та гасити коливання основної конструкції на її перших двох резонансних частота х при відповідному налаштуванні геометрії трикутника ДГК у його плані та величин пружин 12, 24, 36. 5 Комп’ютерна в ерстка А. Крулевський 37279 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
