Динамічний гасник коливань
Номер патенту: 30393
Опубліковано: 25.02.2008
Автори: Бутитер Ігор Богданович, Дівеєв Богдан Михайлович, Микита Андрій Юліанович
Формула / Реферат
Динамічний гасник коливань, що містить вібропоглинач, пружний елемент, вузол приєднання до основної конструкції, який відрізняється тим, що до основного динамічного гасника коливань пружно-коткового типу введено два додаткових котки на пружних елементах, виконаних у вигляді контейнерів з гранульованим наповнювачем, що забезпечує регульовані пружно-демпфуючі властивості і якісні просторові робочі характеристики у ширшому частотному діапазоні.
Текст

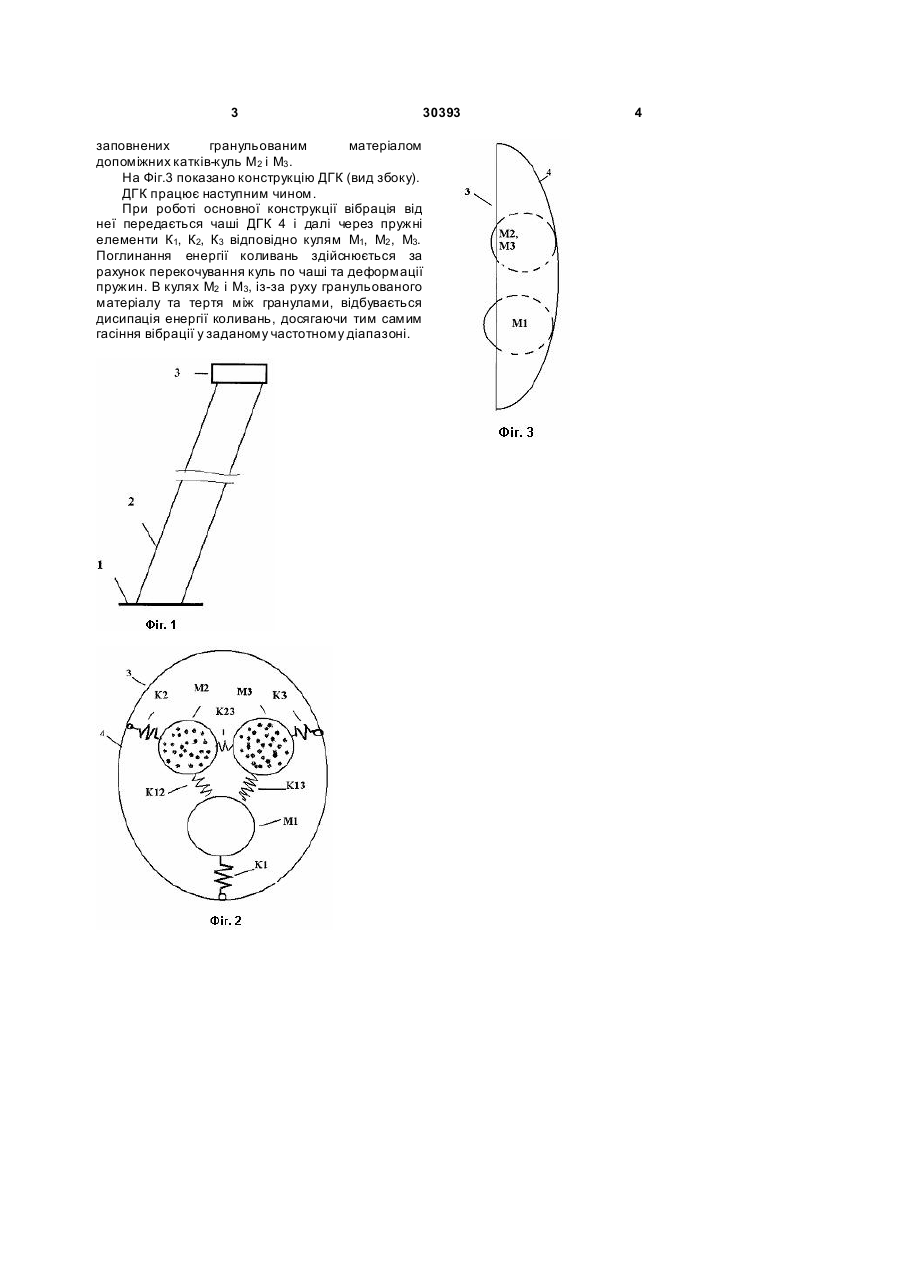

Динамічний гасник коливань, що містить вібропоглинач, пружний елемент, вузол приєднання до основної конструкції, який відрізняє ться тим, що до основного динамічного гасника коливань пружно-коткового типу введено два додаткових котки на пружних елементах, виконаних у ви гляді контейнерів з гранульованим наповнювачем, що забезпечує регульовані пружно-демпфуючі властивості і якісні просторові робочі характеристики у ширшому частотному діапазоні. (19) (21) u200711958 (22) 29.10.2007 (24) 25.02.2008 (72) ДІВЕЄВ БОГДАН МИХАЙЛОВИЧ, U A, БУТИТЕР ІГОР БОГДАНОВИЧ, U A, МИКИТА АНДРІЙ ЮЛІАНОВИЧ, UA (73) ІНСТИТУТ ПРИКЛАДНИХ ПРОБЛЕМ МЕХАНІКИ І МАТЕМАТИКИ ІМ. Я.С.ПІДСТРИГАЧА НАЦІОН АЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ, U A (56) 3 30393 заповнених гранульованим матеріалом допоміжних катків-куль М2 і М3 . На Фіг.3 показано конструкцію ДГК (вид збоку). ДГК працює наступним чином. При роботі основної конструкції вібрація від неї передається чаші ДГК 4 і далі через пружні елементи К1, К2, К3 відповідно кулям М1, М2 , М3. Поглинання енергії коливань здійснюється за рахунок перекочування куль по чаші та деформації пружин. В кулях М2 і М3, із-за руху гранульованого матеріалу та тертя між гранулами, відбувається дисипація енергії коливань, досягаючи тим самим гасіння вібрації у заданому частотному діапазоні. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDynamical vibration suppressor
Автори англійськоюDiveev Bohdan Mykhailovych, Butyter Ihor Bohdanovych, Mykyta Andrii Yulianovych
Назва патенту російськоюДинамический гаситель колебаний
Автори російськоюДивеев Богдан Михайлович, Бутитер Игорь Богданович, Микита Андрей Юлианович
МПК / Мітки
МПК: F16F 15/02
Мітки: коливань, динамічний, гасник
