Канатна установка

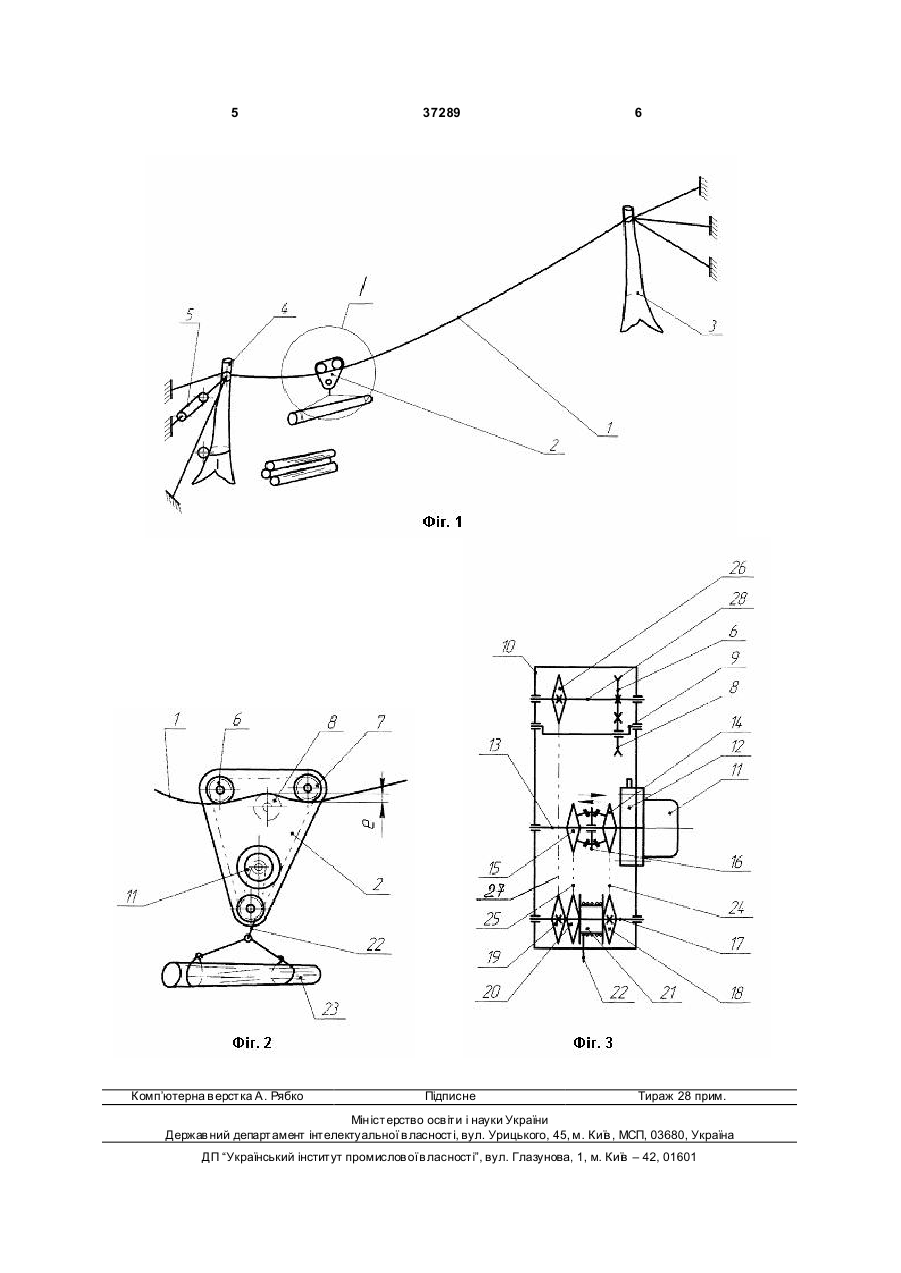

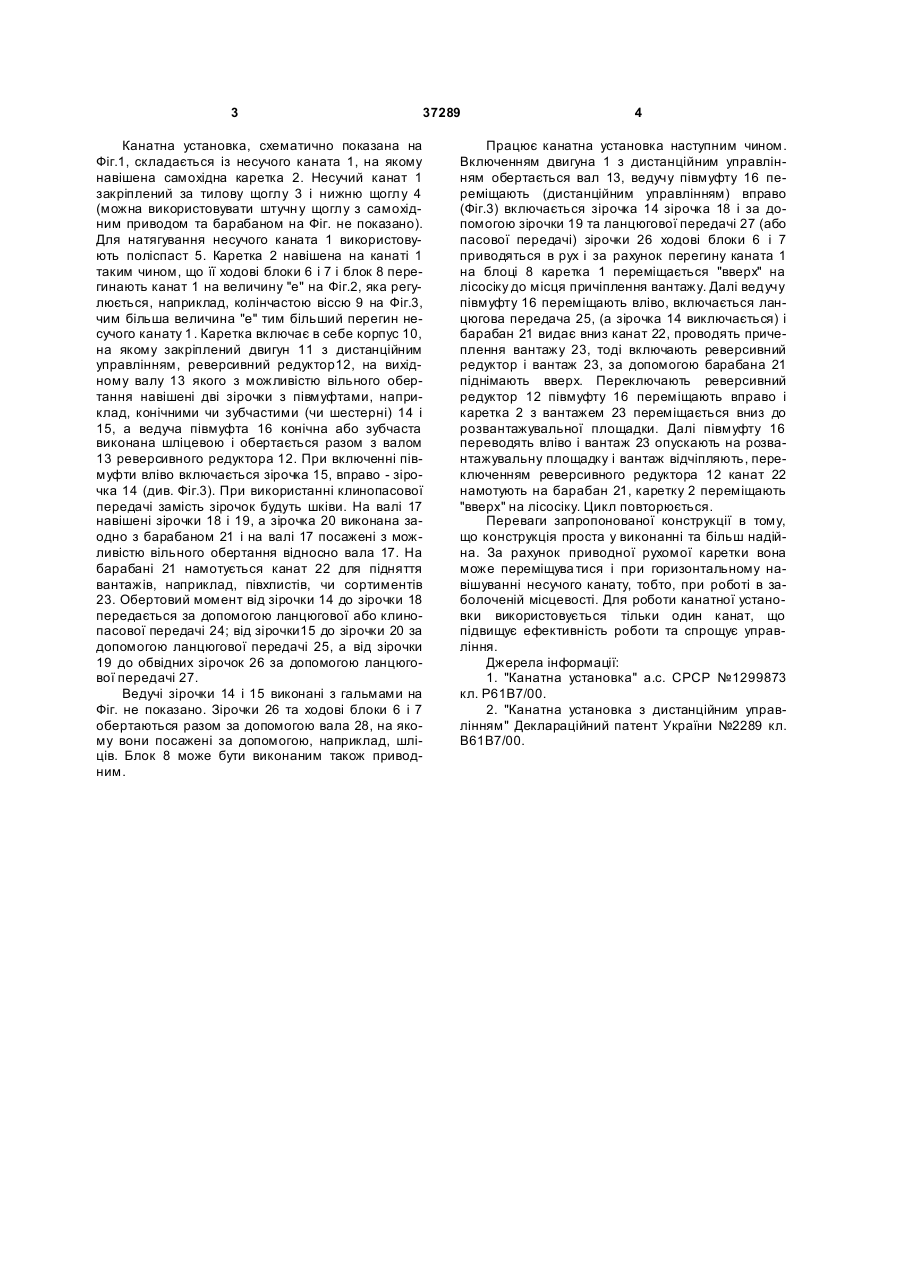

Канатна установка, що включає в себе самохідне шасі, щоглу, несучий канат, каретку з віссю, на яку насаджений блок, ланцюгову передачу, зубчасту муфту, притискний блок з забезпечення 3 37289 Канатна установка, схематично показана на Фіг.1, складається із несучого каната 1, на якому навішена самохідна каретка 2. Несучий канат 1 закріплений за тилову щоглу 3 і нижню щоглу 4 (можна використовувати штучн у щоглу з самохідним приводом та барабаном на Фіг. не показано). Для натягування несучого каната 1 використовують поліспаст 5. Каретка 2 навішена на канаті 1 таким чином, що її ходові блоки 6 і 7 і блок 8 перегинають канат 1 на величину "е" на Фіг.2, яка регулюється, наприклад, колінчастою віссю 9 на Фіг.3, чим більша величина "е" тим більший перегин несучого канату 1 . Каретка включає в себе корпус 10, на якому закріплений двигун 11 з дистанційним управлінням, реверсивний редуктор12, на вихідному валу 13 якого з можливістю вільного обертання навішені дві зірочки з півмуфтами, наприклад, конічними чи зубчастими (чи шестерні) 14 і 15, а ведуча півмуфта 16 конічна або зубчаста виконана шліцевою і обертається разом з валом 13 реверсивного редуктора 12. При включенні півмуфти вліво включається зірочка 15, вправо - зірочка 14 (див. Фіг.3). При використанні клинопасової передачі замість зірочок будуть шківи. На валі 17 навішені зірочки 18 і 19, а зірочка 20 виконана заодно з барабаном 21 і на валі 17 посажені з можливістю вільного обертання відносно вала 17. На барабані 21 намотується канат 22 для підняття вантажів, наприклад, півхлистів, чи сортиментів 23. Обертовий момент від зірочки 14 до зірочки 18 передається за допомогою ланцюгової або клинопасової передачі 24; від зірочки15 до зірочки 20 за допомогою ланцюгової передачі 25, а від зірочки 19 до обвідних зірочок 26 за допомогою ланцюгової передачі 27. Ведучі зірочки 14 і 15 виконані з гальмами на Фіг. не показано. Зірочки 26 та ходові блоки 6 і 7 обертаються разом за допомогою вала 28, на якому вони посажені за допомогою, наприклад, шліців. Блок 8 може бути виконаним також приводним. 4 Працює канатна установка наступним чином. Включенням двигуна 1 з дистанційним управлінням обертається вал 13, ведучу півмуфту 16 переміщають (дистанційним управлінням) вправо (Фіг.3) включається зірочка 14 зірочка 18 і за допомогою зірочки 19 та ланцюгової передачі 27 (або пасової передачі) зірочки 26 ходові блоки 6 і 7 приводяться в рух і за рахунок перегину каната 1 на блоці 8 каретка 1 переміщається "вверх" на лісосіку до місця причіплення вантажу. Далі ведучу півмуфту 16 переміщають вліво, включається ланцюгова передача 25, (а зірочка 14 виключається) і барабан 21 видає вниз канат 22, проводять причеплення вантажу 23, тоді включають реверсивний редуктор і вантаж 23, за допомогою барабана 21 піднімають вверх. Переключають реверсивний редуктор 12 півмуфту 16 переміщають вправо і каретка 2 з вантажем 23 переміщається вниз до розвантажувальної площадки. Далі півмуфту 16 переводять вліво і вантаж 23 опускають на розвантажувальну площадку і вантаж відчіпляють, переключенням реверсивного редуктора 12 канат 22 намотують на барабан 21, каретку 2 переміщають "вверх" на лісосіку. Цикл повторюється. Переваги запропонованої конструкції в тому, що конструкція проста у виконанні та більш надійна. За рахунок приводної рухомої каретки вона може переміщува тися і при горизонтальному навішуванні несучого канату, тобто, при роботі в заболоченій місцевості. Для роботи канатної установки використовується тільки один канат, що підвищує ефективність роботи та спрощує управління. Джерела інформації: 1. "Канатна установка" а.с. СРСР №1299873 кл. Р61В7/00. 2. "Канатна установка з дистанційним управлінням" Деклараційний патент України №2289 кл. В61В7/00. 5 Комп’ютерна в ерстка А. Рябко 37289 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
