Рухома поперечина гідравлічного преса
Номер патенту: 37324
Опубліковано: 25.11.2008
Формула / Реферат
Рухома поперечина гідравлічного преса, що має вигляд плити, в приливках якої виконано отвори під направляючі колонки та зворотні циліндри, на її верхній поверхні виконані посадочні місця під кріплення плунжерів робочих циліндрів, а на нижній - під кріплення інструменту, яка відрізняється тим, що поперечину оснащено знімними підколонниками, які кріпляться до неї за допомогою шпильок, а усередині підколонників встановлено направляючі втулки з графітовими вставками, що самозмащуються.
Текст

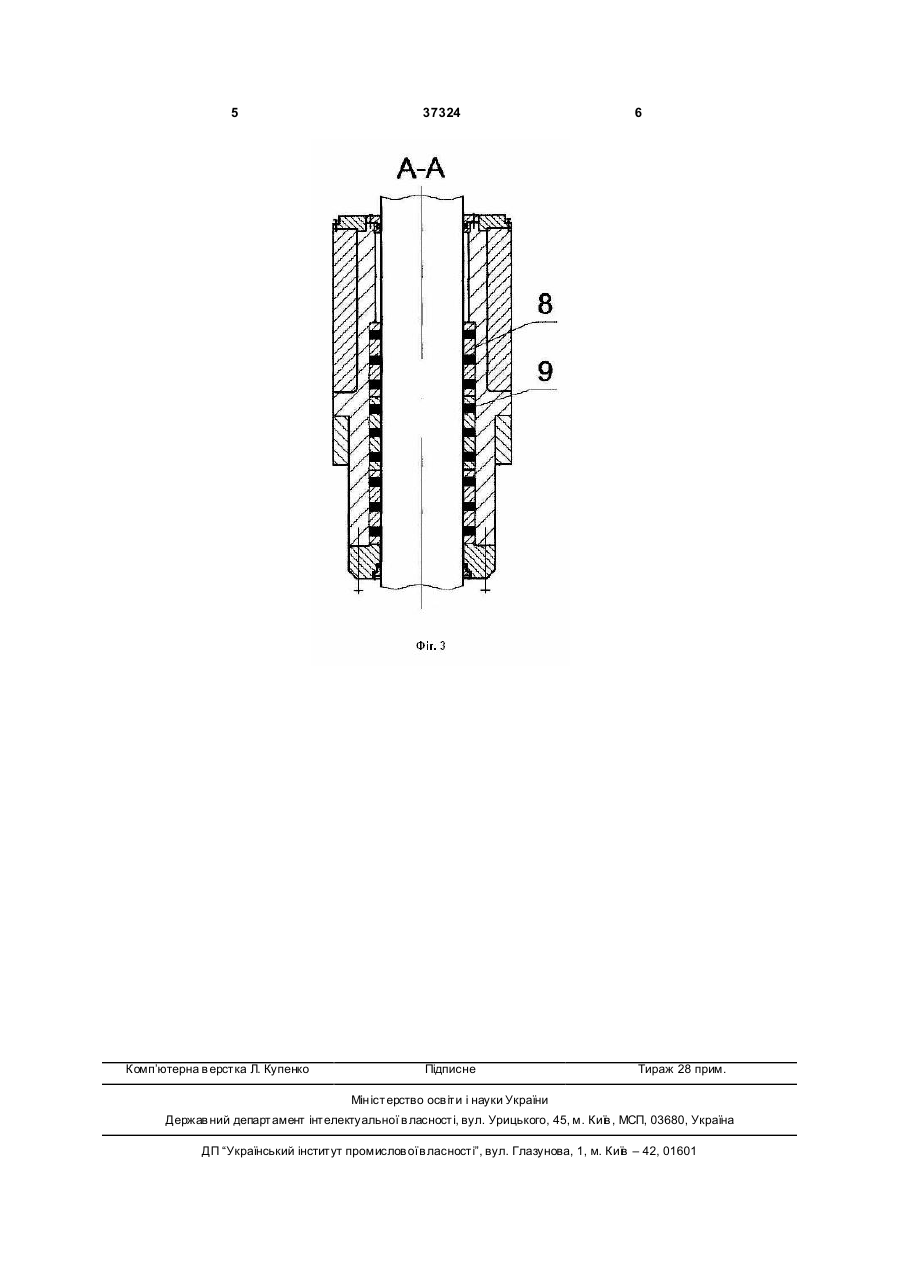

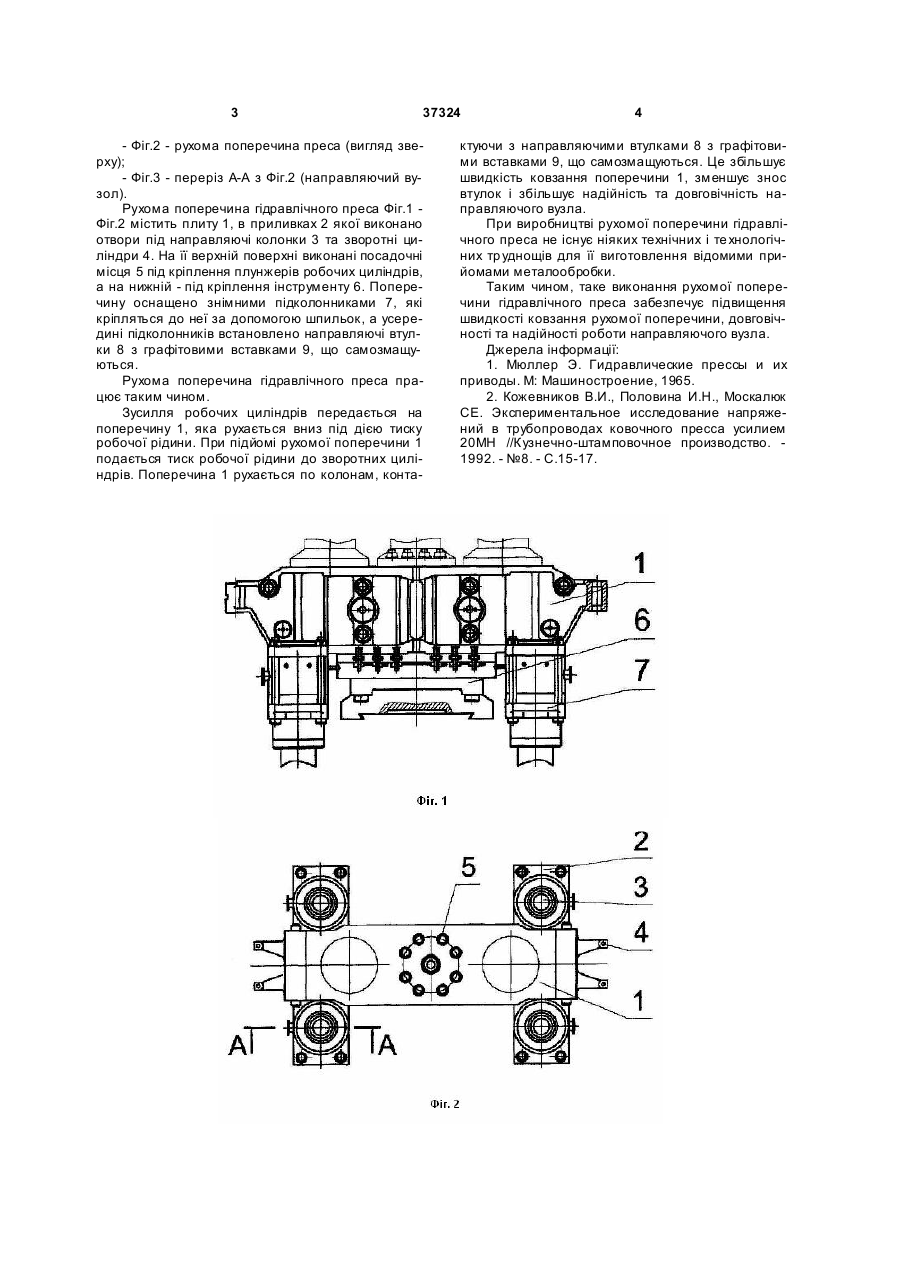

Рухома поперечина гідравлічного преса, що має вигляд плити, в приливках якої виконано 3 37324 - Фіг.2 - рухома поперечина преса (вигляд зверху); - Фіг.3 - переріз А-А з Фіг.2 (направляючий вузол). Рухома поперечина гідравлічного преса Фіг.1 Фіг.2 містить плиту 1, в приливках 2 якої виконано отвори під направляючі колонки 3 та зворотні циліндри 4. На її верхній поверхні виконані посадочні місця 5 під кріплення плунжерів робочих циліндрів, а на нижній - під кріплення інструменту 6. Поперечину оснащено знімними підколонниками 7, які кріпляться до неї за допомогою шпильок, а усередині підколонників встановлено направляючі втулки 8 з графітовими вставками 9, що самозмащуються. Рухома поперечина гідравлічного преса працює таким чином. Зусилля робочих циліндрів передається на поперечину 1, яка рухається вниз під дією тиску робочої рідини. При підйомі рухомої поперечини 1 подається тиск робочої рідини до зворотних циліндрів. Поперечина 1 рухається по колонам, конта 4 ктуючи з направляючими втулками 8 з графітовими вставками 9, що самозмащуються. Це збільшує швидкість ковзання поперечини 1, зменшує знос втулок і збільшує надійність та довговічність направляючого вузла. При виробництві рухомої поперечини гідравлічного преса не існує ніяких технічних і те хнологічних тр уднощів для її виготовлення відомими прийомами металообробки. Таким чином, таке виконання рухомої поперечини гідравлічного преса забезпечує підвищення швидкості ковзання рухомої поперечини, довговічності та надійності роботи направляючого вузла. Джерела інформації: 1. Мюллер Э. Гидравлические прессы и их приводы. М: Машиностроение, 1965. 2. Кожевников В.И., Половина И.Н., Москалюк СЕ. Экспериментальное исследование напряжений в трубопроводах ковочного пресса усилием 20МН //Кузнечно-штамповочное производство. 1992. - №8. - С.15-17. 5 Комп’ютерна в ерстка Л. Купенко 37324 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrosshead of hydraulic press
Автори англійськоюKorchak Olena Serhiivna, Sukhina Maryna Mykolaivna
Назва патенту російськоюПодвижная поперечина гидравлического пресса
Автори російськоюКорчак Елена Сергеевна, Сухина Марина Николаевна
МПК / Мітки
МПК: B30B 15/00
Мітки: гідравлічного, преса, рухома, поперечина
