Утилізаційна турбодетандерна установка
Номер патенту: 37325
Опубліковано: 25.11.2008
Автори: Бурняшев Аркадій Васильович, Моісеєв Сергій Вікторович, Парщик Віталій Сергійович
Формула / Реферат
Утилізаційна турбодетандерна установка, що містить турбодетандер з турбогенератором, систему маслопостачання, що складається з циркуляційного контуру і включених у нього маслобака, насосів низького і високого тиску, фільтрів і маслоохолоджувача, систему регулювання і систему автоматичного керування, яка відрізняється тим, що вона оснащена додатковим масляним контуром, який підключений до системи регулювання і містить додатковий маслобак і теплообмінник, причому насос високого тиску встановлений у додатковому масляному контурі.
Текст

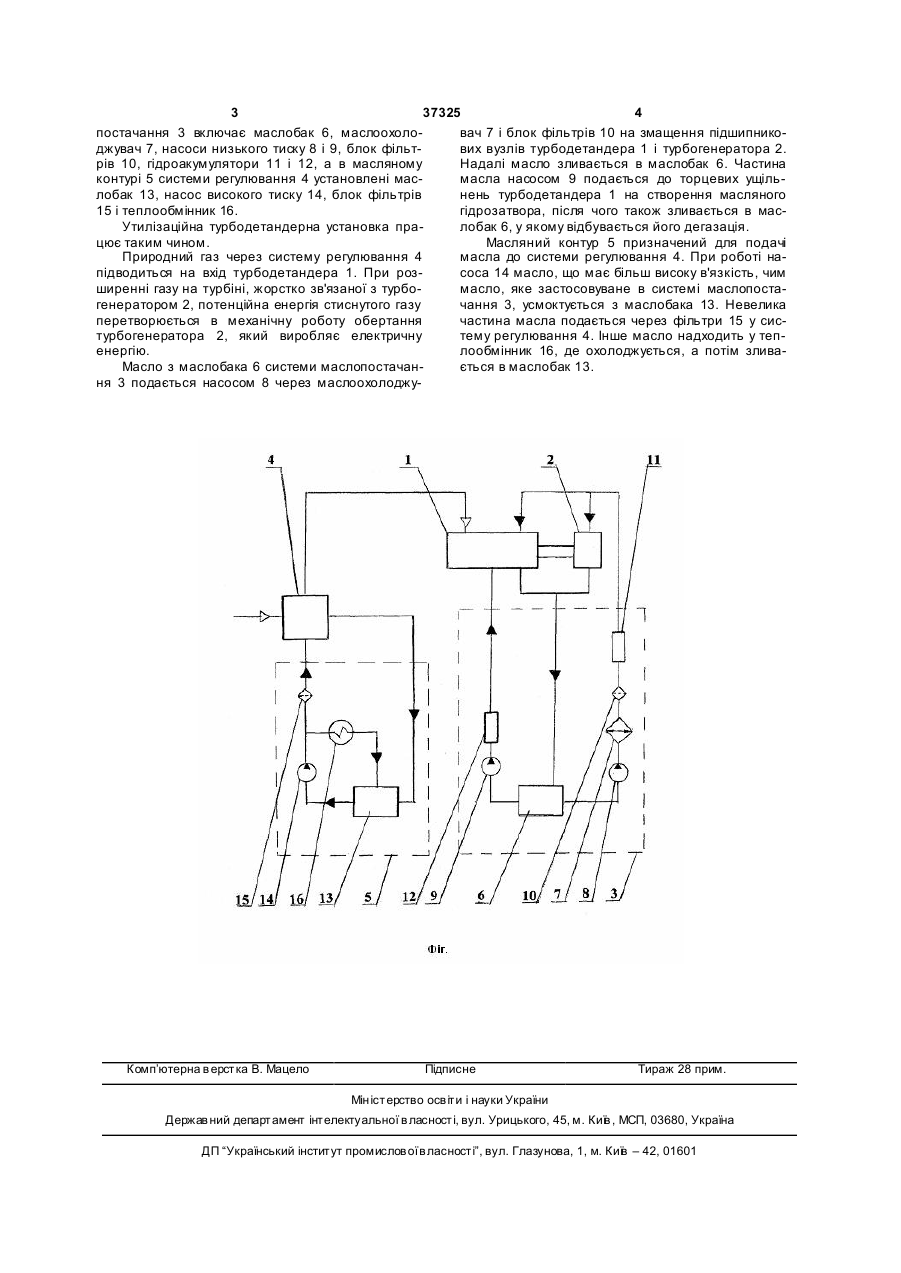

Утилізаційна турбодетандерна установка, що містить турбодетандер з турбогенератором, сис 3 37325 4 постачання 3 включає маслобак 6, маслоохоловач 7 і блок фільтрів 10 на змащення підшипникоджувач 7, насоси низького тиску 8 і 9, блок фільтвих вузлів турбодетандера 1 і турбогенератора 2. рів 10, гідроакумулятори 11 і 12, а в масляному Надалі масло зливається в маслобак 6. Частина контурі 5 системи регулювання 4 установлені масмасла насосом 9 подається до торцевих ущільлобак 13, насос високого тиску 14, блок фільтрів нень турбодетандера 1 на створення масляного 15 і теплообмінник 16. гідрозатвора, після чого також зливається в масУтилізаційна турбодетандерна установка пралобак 6, у якому відбувається його дегазація. цює таким чином. Масляний контур 5 призначений для подачі Природний газ через систему регулювання 4 масла до системи регулювання 4. При роботі напідводиться на вхід турбодетандера 1. При розсоса 14 масло, що має більш високу в'язкість, чим ширенні газу на турбіні, жорстко зв'язаної з турбомасло, яке застосовуване в системі маслопостагенератором 2, потенційна енергія стиснутого газу чання 3, усмоктується з маслобака 13. Невелика перетворюється в механічну роботу обертання частина масла подається через фільтри 15 у систурбогенератора 2, який виробляє електричну тему регулювання 4. Інше масло надходить у тепенергію. лообмінник 16, де охолоджується, а потім зливаМасло з маслобака 6 системи маслопостачанється в маслобак 13. ня 3 подається насосом 8 через маслоохолоджу Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUtilization heat exchange unit
Автори англійськоюMoiseiev Serhii Viktorovych, Burniashev Arkadii Vasyliovych, Parschyk Vitalii Serhiiovych
Назва патенту російськоюУтилизационная турбодетандернгая установка
Автори російськоюМоисеев Сергей Викторович, Бурняшев Аркадий Васильевич, Парщик Виталий Сергеевич
МПК / Мітки
МПК: F25B 11/00
Мітки: турбодетандерна, утилізаційна, установка
