Спосіб запобігання відхиленню колон гідравлічного преса від геометричної осі

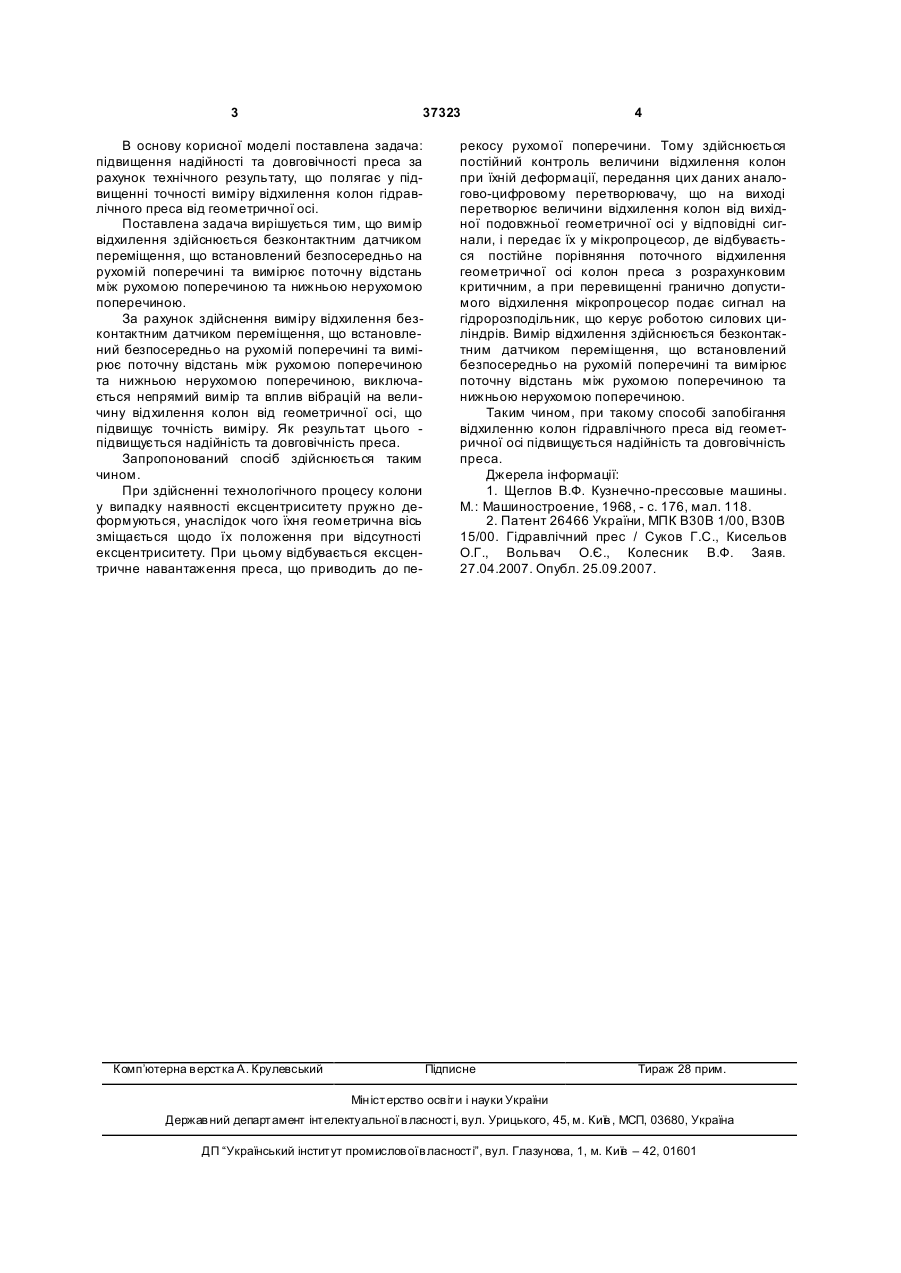

Спосіб запобігання відхиленню колон гідравлічного преса від геометричної осі, що полягає у здійсненні постійного контролю величини відхилення колон при їхній деформації, передачі цих даних аналого-цифровому перетворювачу, що на виході перетворює величини відхилення колон від 3 37323 В основу корисної моделі поставлена задача: підвищення надійності та довговічності преса за рахунок технічного результату, що полягає у підвищенні точності виміру відхилення колон гідравлічного преса від геометричної осі. Поставлена задача вирішується тим, що вимір відхилення здійснюється безконтактним датчиком переміщення, що встановлений безпосередньо на рухомій поперечині та вимірює поточну відстань між рухомою поперечиною та нижньою нерухомою поперечиною. За рахунок здійснення виміру відхилення безконтактним датчиком переміщення, що встановлений безпосередньо на рухомій поперечині та вимірює поточну відстань між рухомою поперечиною та нижньою нерухомою поперечиною, виключається непрямий вимір та вплив вібрацій на величину відхилення колон від геометричної осі, що підвищує точність виміру. Як результат цього підвищується надійність та довговічність преса. Запропонований спосіб здійснюється таким чином. При здійсненні технологічного процесу колони у випадку наявності ексцентриситету пружно деформуються, унаслідок чого їхня геометрична вісь зміщається щодо їх положення при відсутності ексцентриситету. При цьому відбувається ексцентричне навантаження преса, що приводить до пе Комп’ютерна в ерстка А. Крулевський 4 рекосу рухомої поперечини. Тому здійснюється постійний контроль величини відхилення колон при їхній деформації, передання цих даних аналогово-цифровому перетворювачу, що на виході перетворює величини відхилення колон від вихідної подовжньої геометричної осі у відповідні сигнали, і передає їх у мікропроцесор, де відбувається постійне порівняння поточного відхилення геометричної осі колон преса з розрахунковим критичним, а при перевищенні гранично допустимого відхилення мікропроцесор подає сигнал на гідророзподільник, що керує роботою силових циліндрів. Вимір відхилення здійснюється безконтактним датчиком переміщення, що встановлений безпосередньо на рухомій поперечині та вимірює поточну відстань між рухомою поперечиною та нижньою нерухомою поперечиною. Таким чином, при такому способі запобігання відхиленню колон гідравлічного преса від геометричної осі підвищується надійність та довговічність преса. Джерела інформації: 1. Щеглов В.Ф. Кузнечно-прессовые машины. М.: Машиностроение, 1968, - с. 176, мал. 118. 2. Патент 26466 України, МПК В30В 1/00, В30В 15/00. Гідравлічний прес / Суков Г.С., Кисельов О.Г., Вольвач О.Є., Колесник В.Ф. Заяв. 27.04.2007. Опубл. 25.09.2007. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
