Будівельний розчин для оздоблювальних робіт

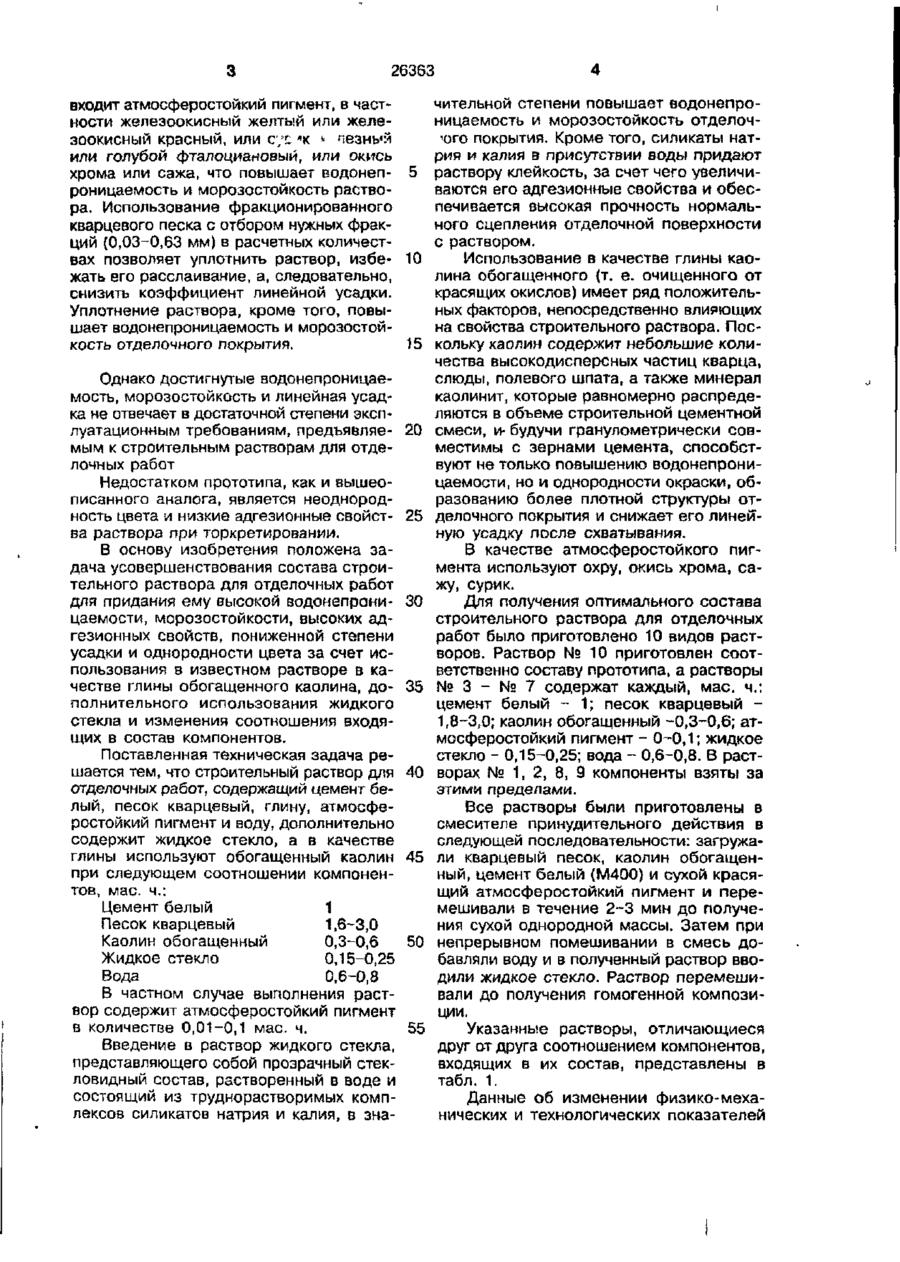

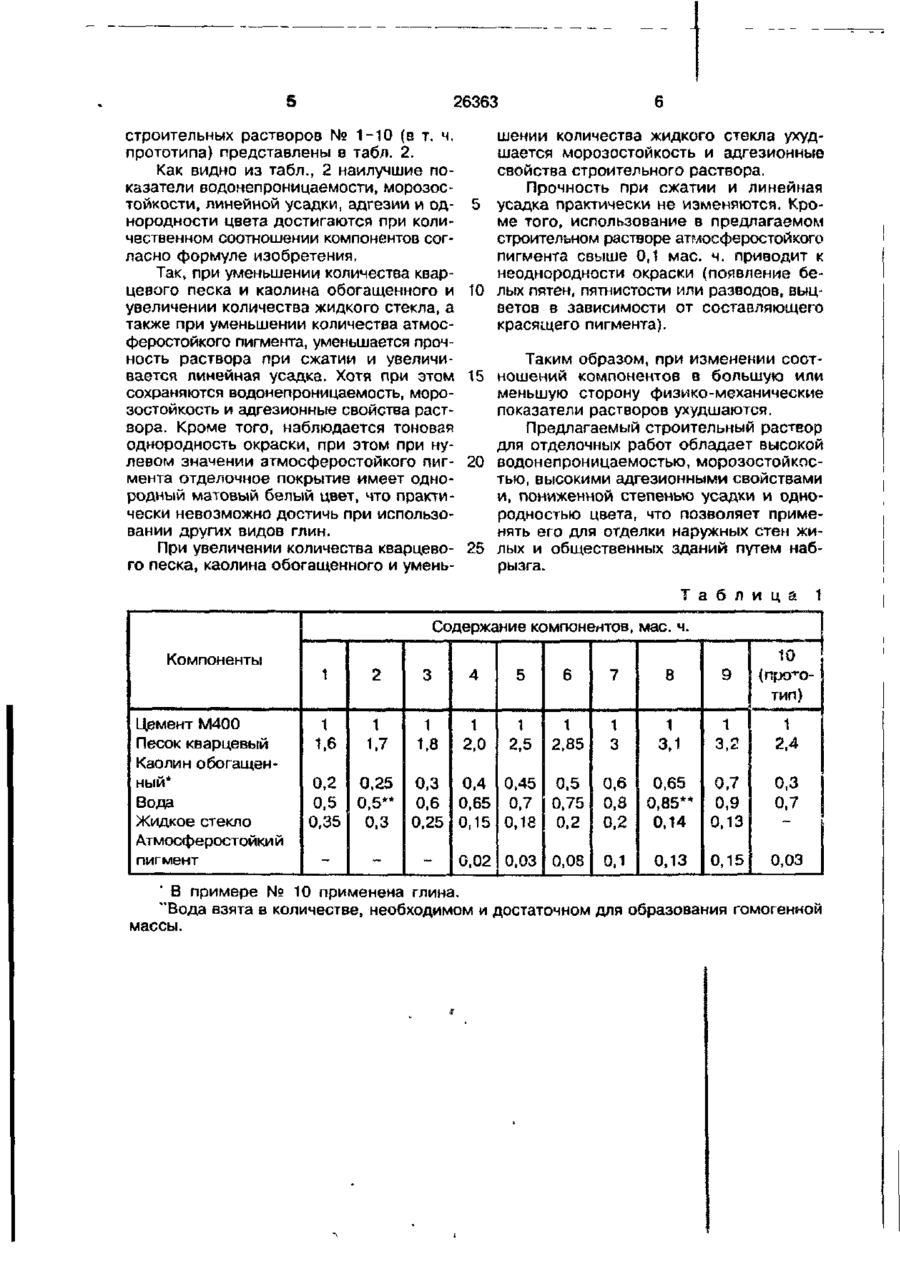

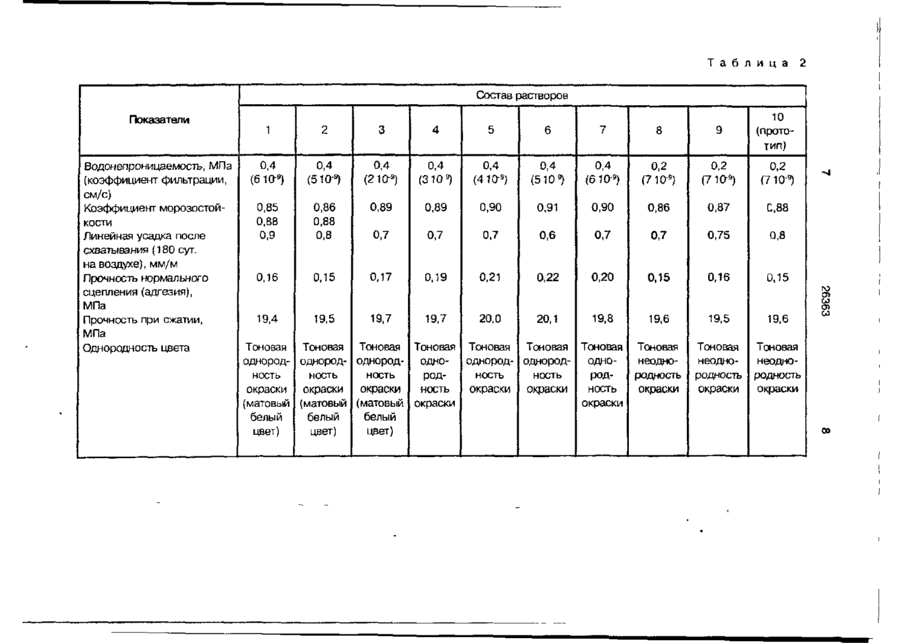

1. Строительный раствор для отделочных работ, включающий цемент белый, песок кварцевый, глину и воду, о т 2. Строительный раствор по п. 1, о т л и ч а ю щ и й с я тем, что он дополнительно содержит атмосферостойкий пигмент в количестве 0,01-0,1 мае. ч. Изобретение относится к составам строительных растворов для отделочных работ и может найти применение в строительстве при отделке фасадов жилых и промышленных зданий путем набрызга (торкретирования). Известен строительный раствор для отделочных работ (торкретирование), содержащий цемент, кремнеземистый песок, глину, органические добавки и воду. Кремнеземистый песок используют с размером зерен 0,1-2,0 мм; в качестве глины используют вспученный вермикулит, предпочтительно бентонит, а в качестве органической добавки - целлюлозу [1]. Строительный раствор обладает необходимой подвижностью и достаточно высокой прочностью при сжатии. Недостатком известного строительного раствора для отделочных работ являются низкие морозостойкость и водонепроницаемость, большая линейная усадка, низкие адгезионные свойства, а также неоднородность цвета при внесении пигментов. Наиболее близким к предлагаемому строительному раствору для отделочных работ является строительный раствор для отделочных работ [2]. Строительный раствор для отделочных работ включает цемент белый, песок кварцевый, глину, атмосферостойкий пигмент и воду. Причем компоненты в его состав включены в следующем соотношении, мае. ч.: цемент - 1; песок кварцевый - 0,3-0,5; глина - 2,4-4; атмосферостойкий пигмент - 0,04-0,1; вода - 0,7-0,9. Кроме того, размеры фракций песка устанавливают расчетным путем. По сравнению с вышеописанным аналогом в состав строительного раствора л и ч а ю щ и й с я тем, что раствор дополнительно содержит жидкое стекло, а в качестве глины используют обогащенный каолин при следующем соотношении компонентов, мае. ч.: j Цемент белый • 1 Песок кварцевый 1,8-3,0 Каолин обогащенный 0,3-0,6 Жидкое стекло 0,15-0,25 Вода 0,6-0,8 О 26363 входит атмосферостойкий пигмент, в частности железоокисный желтый или железоокисный красный, или с/г. *к * пезный или голубой фталоцианоаый, или окись хрома или сажа, что повышает водонеп- 5 роницаемость и морозостойкость раствора. Использование фракционированного кварцевого песка с отбором нужных фракций (0,03-0,63 мм) в расчетных количествах позволяет уплотнить раствор, избе- 10 жать его расслаивание, а, следовательно, снизить коэффициент линейной усадки. Уплотнение раствора, кроме того, повышает водонепроницаемость и морозостойкость отделочного покрытия. 15 Однако достигнутые водонепроницаемость, морозостойкость и линейная усадка не отвечает в достаточной степени эксплуатационным требованиям, предъявляемым к строительным растворам для отделочных работ Недостатком прототипа, как и вышеописанного аналога, является неоднородность цвета и низкие адгезионные свойства раствора при торкретировании. В основу изобретения положена задача усовершенствования состава строительного раствора для отделочных работ для придания ему высокой водонепроницаемости, морозостойкости, высоких адгезионных свойств, пониженной степени усадки и однородности цвета за счет использования в известном растворе в качестве глины обогащенного каолина, дополнительного использования жидкого стекла и изменения соотношения входящих в состав компонентов. Поставленная техническая задача решается тем, что строительный раствор для отелочных работ, содержащий цемент белый, песок кварцевый, глину, атмосферостойкий пигмент и воду, дополнительно содержит жидкое стекло, а в качестве глины используют обогащенный каолин при следующем соотношении компонентов, мае. ч.: Цемент белый 1 Песок кварцевый 1,6-3,0 Каолин обогащенный 0,3-0,6 Жидкое стекло 0,15-0,25 Вода 0,6-0,8 В частном случае выполнения раствор содержит атмосферостойкий пигмент в количестве 0,01-0,1 мае. ч. Введение в раствор жидкого стекла, представляющего собой прозрачный стекловидный состав, растворенный в воде и состоящий из труднорастворимых комплексов силикатов натрия и калия, в зна 20 25 30 35 40 45 50 55 чительной степени повышает водонепроницаемость и морозостойкость отделочюго покрытия. Кроме того, силикаты натрия и калия в присутствии воды придают раствору клейкость, за счет чего увеличиваются его адгезионные свойства и обеспечивается высокая прочность нормального сцепления отделочной поверхности с раствором. Использование в качестве глины каолина обогащенного (т. е. очищенного от красящих окислов) имеет ряд положительных факторов, непосредственно влияющих на свойства строительного раствора. Поскольку каолин содержит небольшие количества высокодисперсных частиц кварца, слюды, полевого шпата, а также минерал каолинит, которые равномерно распределяются в объеме строительной цементной смеси, и- будучи гранулометрически совместимы с зернами цемента, способствуют не только повышению водонепроницаемости, но и однородности окраски, образованию более плотной структуры отделочного покрытия и снижает его линейную усадку после схватывания. В качестве атмосферостойкого пигмента используют охру, окись хрома, сажу, сурик. Для получения оптимального состава строительного раствора для отделочных работ было приготовлено 10 видов растворов. Раствор № 10 приготовлен соответственно составу прототипа, а растворы № 3 - № 7 содержат каждый, мае. ч.: цемент белый - 1; песок кварцевый 1,8-3,0; каолин обогащенный -0,3-0,6; атмосферостойкий пигмент - 0-0,1; жидкое стекло - 0,15-0,25; вода - 0,6-0,8. В растворах № 1, 2, 8, 9 компоненты взяты за этими пределами. Все растворы были приготовлены в смесителе принудительного действия в следующей последовательности: загружали кварцевый песок, каолин обогащенный, цемент белый (М400) и сухой красящий атмосферостойкий пигмент и перемешивали в течение 2-3 мин до получения сухой однородной массы. Затем при непрерывном помешивании в смесь добавляли воду и в полученный раствор вводили жидкое стекло. Раствор перемешивали до получения гомогенной композиции. Указанные растворы, отличающиеся друг от друга соотношением компонентов, входящих в их состав, представлены в табл. 1. Данные об изменении физико-механических и технологических показателей 26363 строительных растворов № 1-10 (в т. ч. прототипа) представлены в табл. 2. Как видно из табл., 2 наилучшие показатели водонепроницаемости, морозостойкости, линейной усадки, адгезии и однородности цвета достигаются при количественном соотношении компонентов согласно формуле изобретения. Так, при уменьшении количества кварцевого песка и каолина обогащенного и увеличении количества жидкого стекла, а также при уменьшении количества атмосферостоикого пигмента, уменьшается прочность раствора при сжатии и увеличивается линейная усадка. Хотя при этом сохраняются водонепроницаемость, морозостойкость и адгезионные свойства раствора. Кроме того, наблюдается тоновая однородность окраски, при этом при нулевом значении атмосферостойкого пигмента отделочное покрытие имеет однородный матовый белый цвет, что практически невозможно достичь при использовании других видов глин. При увеличении количества кварцевого песка, каолина обогащенного и умень шении количества жидкого стекла ухудшается морозостойкость и адгезионные свойства строительного раствора. Прочность при сжатии и линейная усадка практически не изменяются. Кроме того, использование в предлагаемом строительном растворе атмосфєростойхого пигмента свыше 0,1 мае. ч. приводит к неоднородности окраски (появление бе10 лых пятен, пятнистости или разводов, выцветов в зависимости от составляющего красящего пигмента). Таким образом, при изменении соот15 ношений компонентов в большую или меньшую сторону физико-механические показатели растворов ухудшаются. Предлагаемый строительный раствор для отделочных работ обладает высокой 20 водонепроницаемостью, морозостойкостью, высокими адгезионными свойствами и, пониженной степенью усадки и однородностью цвета, что позволяет применять его для отделки наружных стен жи25 лых и общественных зданий путем набрызга. Т а б л и ц а Содержание компонентов, мае. ч. Компоненты Цемент М400 Песок кварцевый Каолин обогащенный* Вода Жидкое стекло Атмосферостойки й пигмент 1Л 1 I I І {про*о-1 тип) 1 2 3 4 5 6 7 8 9 1 1,6 1 1,7 1 1,8 1 2,0 1 2.5 1 2,85 1 3 1 3,1 1 3,2 1 2,4 0,2 0,5 0,25 0,5** 0,65 0,85** 0,14 0,7 0.9 0,2 0,6 0,8 0,2 0,13 0,3 0.7 _ 0,08 0,1 0,13 0,15 0,03 0,35 0,3 0,4 0,45 0,65 0.7 0,25 0,15 0,18 0,3 0,6 0.02 0,03 0,5 0,75 В примере № 10 применена глина. "Вода взята в количестве, необходимом и достаточном для образования гомогенной массы. Т а б л и ц а 2 Составf застворов Показатели Водонепроницаемость, МПа (коэффициент фильтрации, см/с) Коэффициент морозостойкости Линейная усадка после схватывания {180 сут. на воздухе), мм/м Прочность нормального сцепления (адгезия), МПа Прочность при сжатии, 10 1 2 0,4 0,4 9 4 3 0,4 9 5 0,4 9 9 6 0,4 7 0,4 9 8 0,4 9 9 0,2 0,2 9 (прототип) 0,2 (6 10- ) (510' ) (210" ) (ЗЮ ) (41 а ) (510 ) (610- ) (71 а ) (71 а 9 ) (7 Ю-9) 0,85 0,88 0,86 0,88 0,89 0,89 0,90 0,91 0,90 0,86 0,87 С.88 0,9 0,8 0,7 0,7 0,7 0,6 0.7 0,7 0,75 0,8 0,16 0,15 0,17 0,19 0,21 0,22 0,20 0,15 0,16 0,15 9 О) О) 19,4 19,5 19,7 19,7 20,0 20,1 19,8 19,6 19,5 19,6 Тоновая неоднородность окраски Тоновая неоднородность окраски МПа Однородность цвета Тоновая Тоновая Тоновая Тоновая Тоновая Тоновая Тоновая Тоновая однород- однород- однород- одно- однород- однород- однонеодноность ность ность родность ность родродность окраски окраски окраски ность окраски окраски ность окраски (матовый (матовый (матовый окраски окраски белый белый белый цвет) цвет) цвет) 00 26363 Упорядник Техред М. Келемеш Коректор М.Самборська Замовлення 504 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
