Обапіл для віконних склопакетів

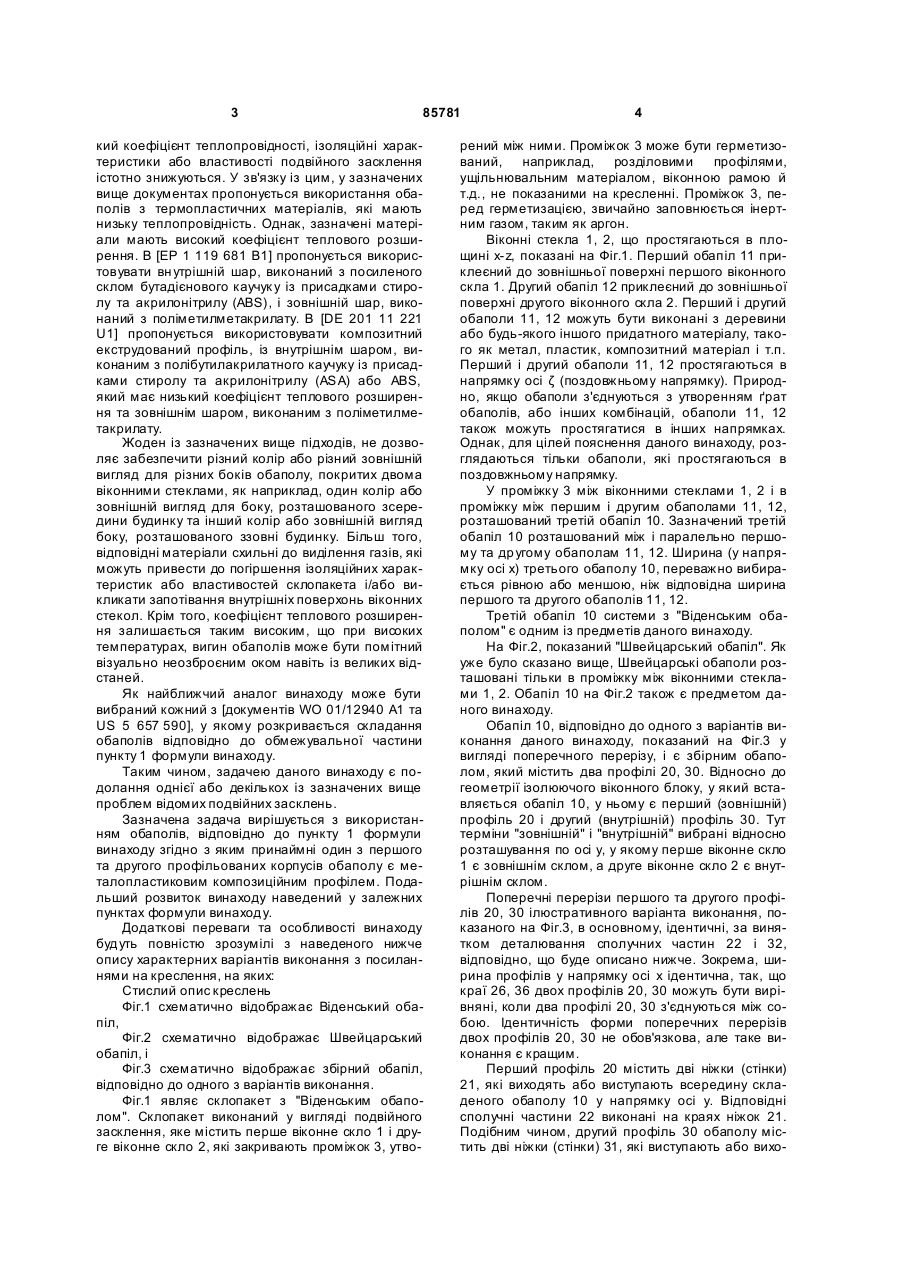

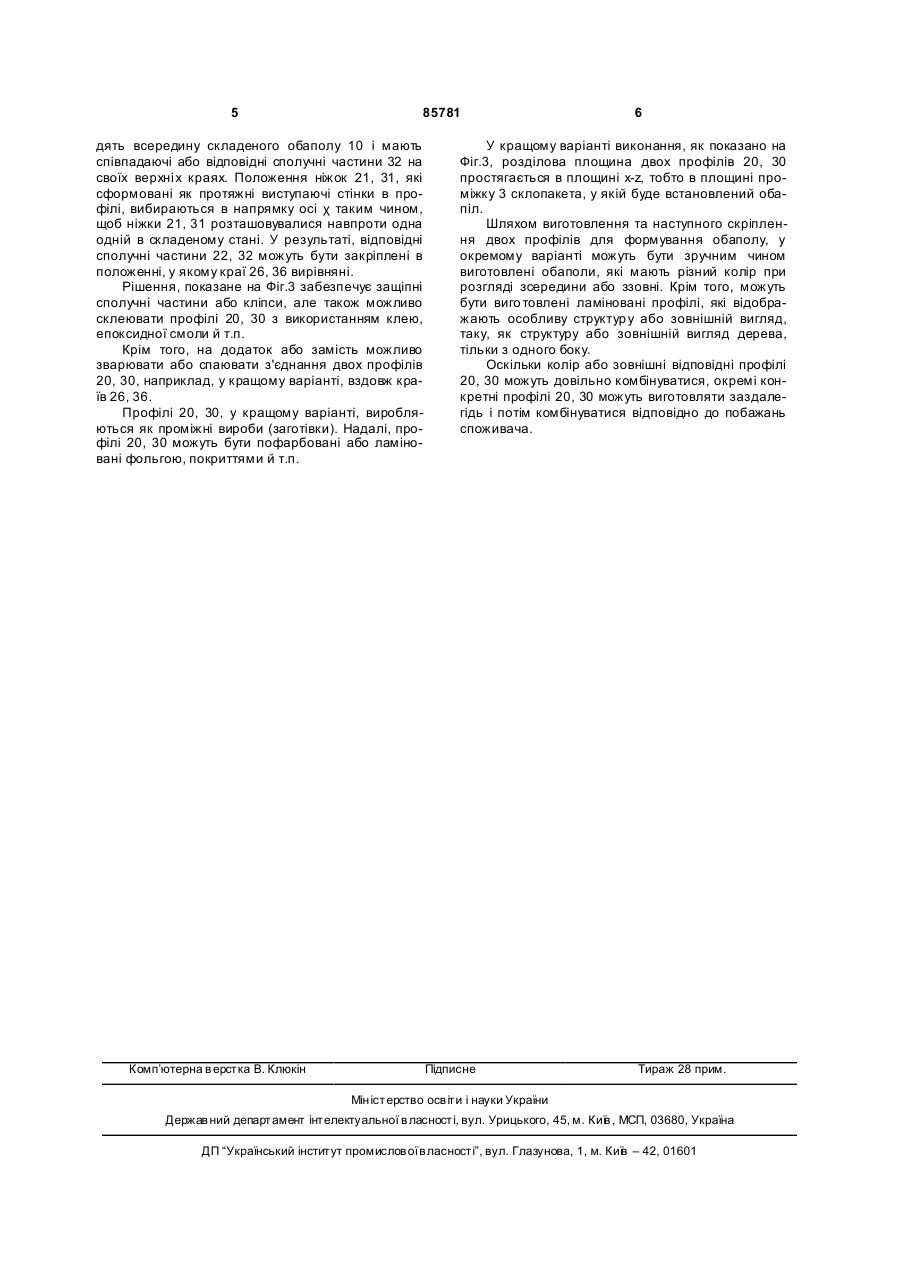

1. Обапіл для розміщення в проміжку склопакета, який містить принаймні перший профільова C2 1 3 85781 кий коефіцієнт теплопровідності, ізоляційні характеристики або властивості подвійного засклення істотно знижуються. У зв'язку із цим, у зазначених вище документах пропонується використання обаполів з термопластичних матеріалів, які мають низьку теплопровідність. Однак, зазначені матеріали мають високий коефіцієнт теплового розширення. В [ЕР 1 119 681 В1] пропонується використовувати вн утрішній шар, виконаний з посиленого склом бутадієнового каучук у із присадками стиролу та акрилонітрилу (ABS), і зовнішній шар, виконаний з поліметилметакрилату. В [DE 201 11 221 U1] пропонується використовувати композитний екструдований профіль, із внутрішнім шаром, виконаним з полібутилакрилатного каучуку із присадками стиролу та акрилонітрилу (ASA) або ABS, який має низький коефіцієнт теплового розширення та зовнішнім шаром, виконаним з поліметилметакрилату. Жоден із зазначених вище підходів, не дозволяє забезпечити різний колір або різний зовнішній вигляд для різних боків обаполу, покритих двома віконними стеклами, як наприклад, один колір або зовнішній вигляд для боку, розташованого зсередини будинку та інший колір або зовнішній вигляд боку, розташованого ззовні будинку. Більш того, відповідні матеріали схильні до виділення газів, які можуть привести до погіршення ізоляційних характеристик або властивостей склопакета і/або викликати запотівання внутрішніх поверхонь віконних стекол. Крім того, коефіцієнт теплового розширення залишається таким високим, що при високих температурах, вигин обаполів може бути помітний візуально неозброєним оком навіть із великих відстаней. Як найближчий аналог винаходу може бути вибраний кожний з [документів WO 01/12940 А1 та US 5 657 590], у якому розкривається складання обаполів відповідно до обмежувальної частини пункту 1 формули винаходу. Таким чином, задачею даного винаходу є подолання однієї або декількох із зазначених вище проблем відомих подвійних засклень. Зазначена задача вирішується з використанням обаполів, відповідно до пункту 1 формули винаходу згідно з яким принаймні один з першого та другого профільованих корпусів обаполу є металопластиковим композиційним профілем. Подальший розвиток винаходу наведений у залежних пунктах формули винаходу. Додаткові переваги та особливості винаходу будуть повністю зрозумілі з наведеного нижче опису характерних варіантів виконання з посиланнями на креслення, на яких: Стислий опис креслень Фіг.1 схематично відображає Віденський обапіл, Фіг.2 схематично відображає Швейцарський обапіл, і Фіг.3 схематично відображає збірний обапіл, відповідно до одного з варіантів виконання. Фіг.1 являє склопакет з "Віденським обаполом". Склопакет виконаний у вигляді подвійного засклення, яке містить перше віконне скло 1 і друге віконне скло 2, які закривають проміжок 3, утво 4 рений між ними. Проміжок 3 може бути герметизований, наприклад, розділовими профілями, ущільнювальним матеріалом, віконною рамою й т.д., не показаними на кресленні. Проміжок 3, перед герметизацією, звичайно заповнюється інертним газом, таким як аргон. Віконні стекла 1, 2, що простягаються в площині x-z, показані на Фіг.1. Перший обапіл 11 приклеєний до зовнішньої поверхні першого віконного скла 1. Другий обапіл 12 приклеєний до зовнішньої поверхні другого віконного скла 2. Перший і другий обаполи 11, 12 можуть бути виконані з деревини або будь-якого іншого придатного матеріалу, такого як метал, пластик, композитний матеріал і т.п. Перший і другий обаполи 11, 12 простягаються в напрямку осі ζ (поздовжньому напрямку). Природно, якщо обаполи з'єднуються з утворенням ґрат обаполів, або інших комбінацій, обаполи 11, 12 також можуть простягатися в інших напрямках. Однак, для цілей пояснення даного винаходу, розглядаються тільки обаполи, які простягаються в поздовжньому напрямку. У проміжку 3 між віконними стеклами 1, 2 і в проміжку між першим і другим обаполами 11, 12, розташований третій обапіл 10. Зазначений третій обапіл 10 розташований між і паралельно першому та др угому обаполам 11, 12. Ширина (у напрямку осі х) третього обаполу 10, переважно вибирається рівною або меншою, ніж відповідна ширина першого та другого обаполів 11, 12. Третій обапіл 10 системи з "Віденським обаполом" є одним із предметів даного винаходу. На Фіг.2, показаний "Швейцарський обапіл". Як уже було сказано вище, Швейцарські обаполи розташовані тільки в проміжку між віконними стеклами 1, 2. Обапіл 10 на Фіг.2 також є предметом даного винаходу.Обапіл 10, відповідно до одного з варіантів виконання даного винаходу, показаний на Фіг.3 у вигляді поперечного перерізу, і є збірним обаполом, який містить два профілі 20, 30. Відносно до геометрії ізолюючого віконного блоку, у який вставляється обапіл 10, у ньому є перший (зовнішній) профіль 20 і другий (внутрішній) профіль 30. Тут терміни "зовнішній" і "внутрішній" вибрані відносно розташування по осі у, у якому перше віконне скло 1 є зовнішнім склом, а друге віконне скло 2 є внутрішнім склом. Поперечні перерізи першого та другого профілів 20, 30 ілюстративного варіанта виконання, показаного на Фіг.3, в основному, ідентичні, за винятком деталювання сполучних частин 22 і 32, відповідно, що буде описано нижче. Зокрема, ширина профілів у напрямку осі х ідентична, так, що краї 26, 36 двох профілів 20, 30 можуть бути вирівняні, коли два профілі 20, 30 з'єднуються між собою. Ідентичність форми поперечних перерізів двох профілів 20, 30 не обов'язкова, але таке виконання є кращим. Перший профіль 20 містить дві ніжки (стінки) 21, які виходять або виступають всередину складеного обаполу 10 у напрямку осі у. Відповідні сполучні частини 22 виконані на краях ніжок 21. Подібним чином, другий профіль 30 обаполу містить дві ніжки (стінки) 31, які виступають або вихо 5 85781 дять всередину складеного обаполу 10 і мають співпадаючі або відповідні сполучні частини 32 на своїх верхні х краях. Положення ніжок 21, 31, які сформовані як протяжні виступаючі стінки в профілі, вибираються в напрямку осі χ таким чином, щоб ніжки 21, 31 розташовувалися навпроти одна одній в складеному стані. У результаті, відповідні сполучні частини 22, 32 можуть бути закріплені в положенні, у якому краї 26, 36 вирівняні. Рішення, показане на Фіг.3 забезпечує защіпні сполучні частини або кліпси, але також можливо склеювати профілі 20, 30 з використанням клею, епоксидної смоли й т.п. Крім того, на додаток або замість можливо зварювати або спаювати з'єднання двох профілів 20, 30, наприклад, у кращому варіанті, вздовж країв 26, 36. Профілі 20, 30, у кращому варіанті, виробляються як проміжні вироби (заготівки). Надалі, профілі 20, 30 можуть бути пофарбовані або ламіновані фольгою, покриттями й т.п. Комп’ютерна в ерстка В. Клюкін 6 У кращому варіанті виконання, як показано на Фіг.3, розділова площина двох профілів 20, 30 простягається в площині х-z, тобто в площині проміжку 3 склопакета, у якій буде встановлений обапіл. Шляхом виготовлення та наступного скріплення двох профілів для формування обаполу, у окремому варіанті можуть бути зручним чином виготовлені обаполи, які мають різний колір при розгляді зсередини або ззовні. Крім того, можуть бути виго товлені ламіновані профілі, які відображають особливу структур у або зовнішній вигляд, таку, як структуру або зовнішній вигляд дерева, тільки з одного боку. Оскільки колір або зовнішні відповідні профілі 20, 30 можуть довільно комбінуватися, окремі конкретні профілі 20, 30 можуть виготовляти заздалегідь і потім комбінуватися відповідно до побажань споживача. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
