Гідроімпульсний вібратор

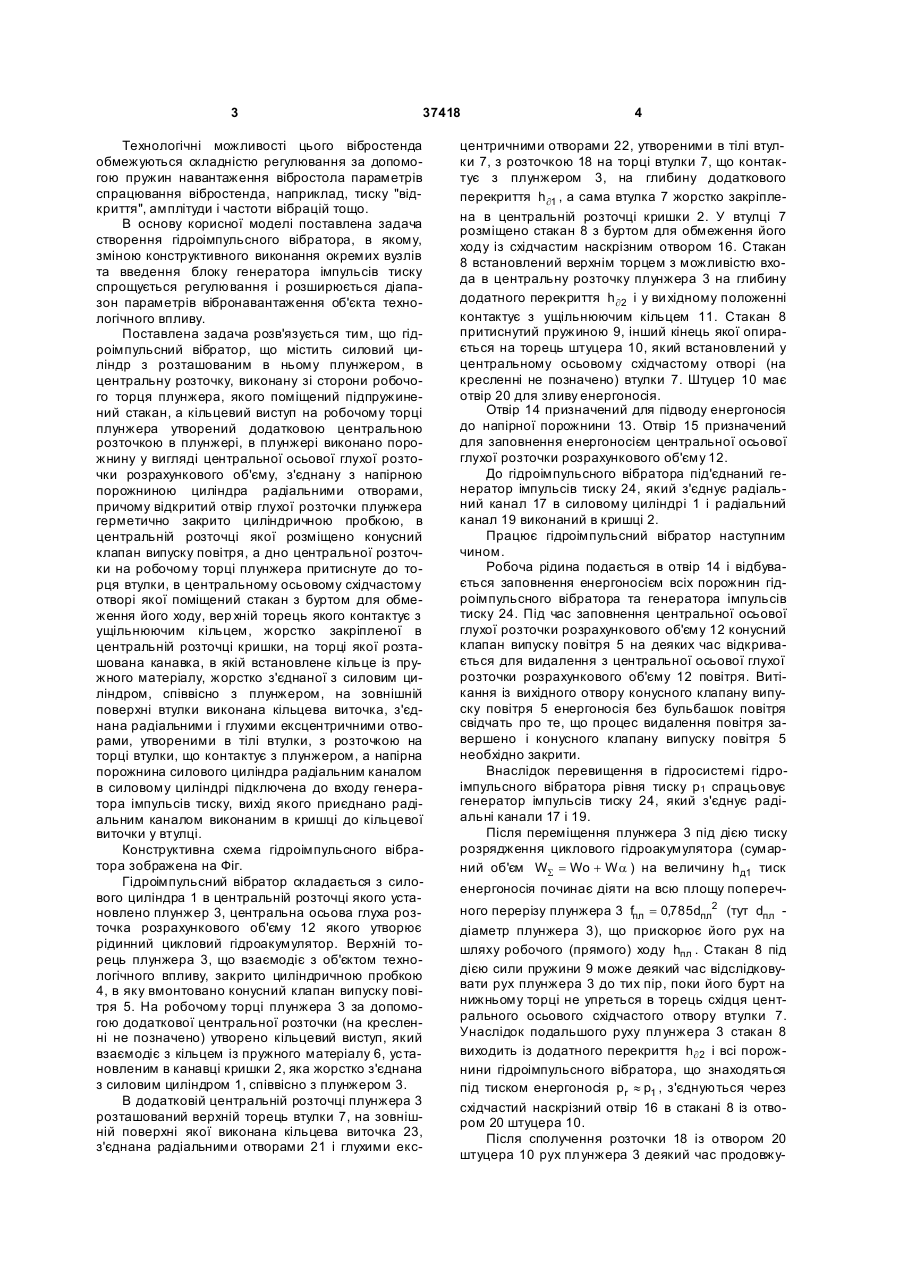

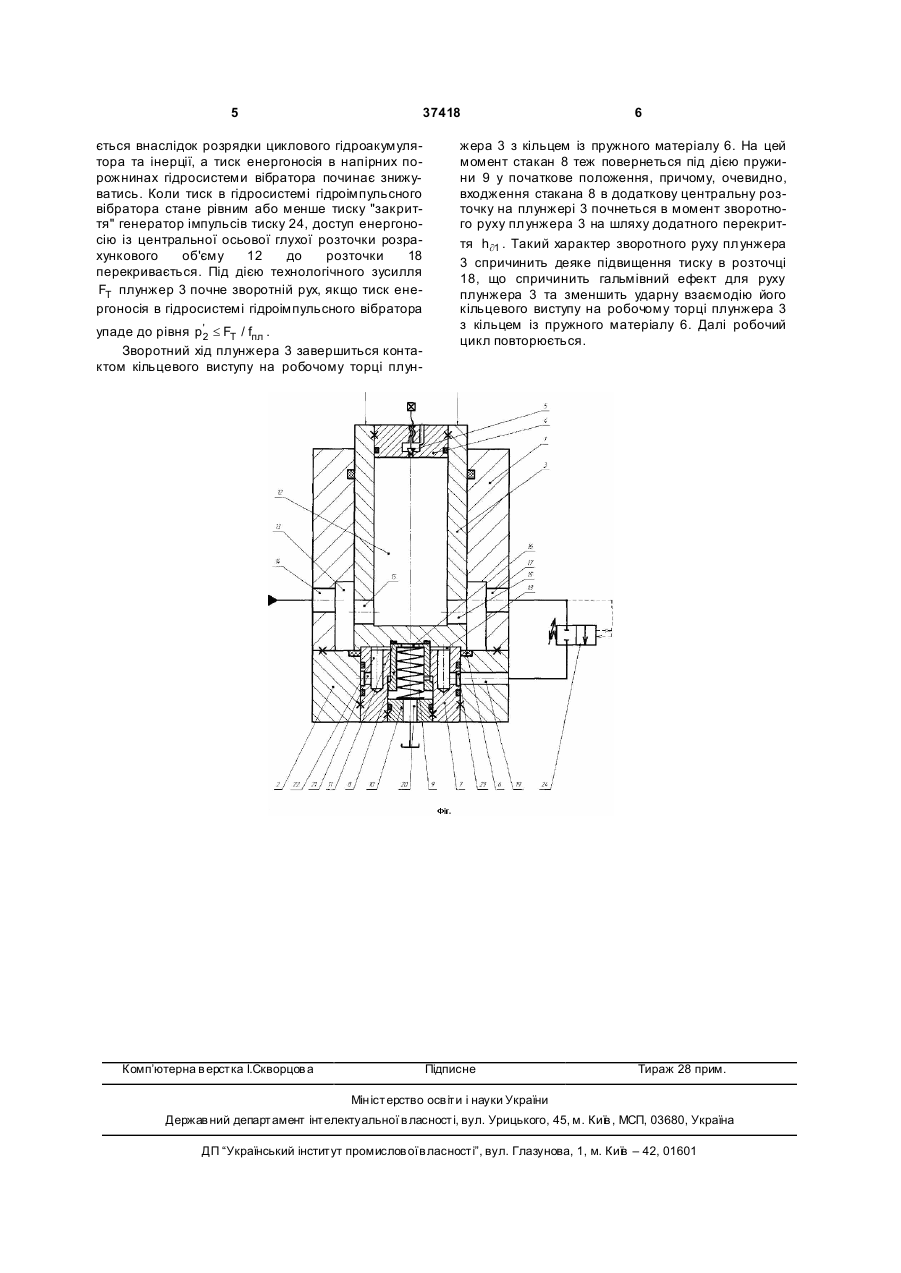

Гідроімпульсний вібратор, що містить силовий циліндр з розташованим в ньому плунжером, в центральну розточку якого, виконану з боку робочого торця плунжера, поміщений підпружинений стакан, а кільцевий виступ на робочому торці плунжера утворений додатковою центральною розточкою в плунжері, який відрізняється тим, що в плунжері виконано порожнину у вигляді центральної осьової глухої розточки розрахункового об'єму, з'єднану з напірною порожниною циліндра радіальними отворами, причому відкритий отвір глухої U 1 3 37418 Технологічні можливості цього вібростенда обмежуються складністю регулювання за допомогою пружин навантаження вібростола параметрів спрацювання вібростенда, наприклад, тиску "відкриття", амплітуди і частоти вібрацій тощо. В основу корисної моделі поставлена задача створення гідроімпульсного вібратора, в якому, зміною конструктивного виконання окремих вузлів та введення блоку генератора імпульсів тиску спрощується регулювання і розширюється діапазон параметрів вібронавантаження об'єкта технологічного впливу. Поставлена задача розв'язується тим, що гідроімпульсний вібратор, що містить силовий циліндр з розташованим в ньому плунжером, в центральну розточку, виконану зі сторони робочого торця плунжера, якого поміщений підпружинений стакан, а кільцевий виступ на робочому торці плунжера утворений додатковою центральною розточкою в плунжері, в плунжері виконано порожнину у вигляді центральної осьової глухої розточки розрахункового об'єму, з'єднану з напірною порожниною циліндра радіальними отворами, причому відкритий отвір глухої розточки плунжера герметично закрито циліндричною пробкою, в центральній розточці якої розміщено конусний клапан випуску повітря, а дно центральної розточки на робочому торці плунжера притиснуте до торця втулки, в центральному осьовому східчастому отворі якої поміщений стакан з буртом для обмеження його ходу, вер хній торець якого контактує з ущільнюючим кільцем, жорстко закріпленої в центральній розточці кришки, на торці якої розташована канавка, в якій встановлене кільце із пружного матеріалу, жорстко з'єднаної з силовим циліндром, співвісно з плунжером, на зовнішній поверхні втулки виконана кільцева виточка, з'єднана радіальними і глухими ексцентричними отворами, утвореними в тілі втулки, з розточкою на торці втулки, що контактує з плунжером, а напірна порожнина силового циліндра радіальним каналом в силовому циліндрі підключена до входу генератора імпульсів тиску, вихід якого приєднано радіальним каналом виконаним в кришці до кільцевої виточки у втулці. Конструктивна схема гідроімпульсного вібратора зображена на Фіг. Гідроімпульсний вібратор складається з силового циліндра 1 в центральній розточці якого установлено плунжер 3, центральна осьова глуха розточка розрахункового об'єму 12 якого утворює рідинний цикловий гідроакумулятор. Верхній торець плунжера 3, що взаємодіє з об'єктом технологічного впливу, закрито циліндричною пробкою 4, в яку вмонтовано конусний клапан випуску повітря 5. На робочому торці плунжера 3 за допомогою додаткової центральної розточки (на кресленні не позначено) утворено кільцевий виступ, який взаємодіє з кільцем із пружного матеріалу 6, установленим в канавці кришки 2, яка жорстко з'єднана з силовим циліндром 1, співвісно з плунжером 3. В додатковій центральній розточці плунжера 3 розташований верхній торець втулки 7, на зовнішній поверхні якої виконана кільцева виточка 23, з'єднана радіальними отворами 21 і глухими екс 4 центричними отворами 22, утвореними в тілі втулки 7, з розточкою 18 на торці втулки 7, що контактує з плунжером 3, на глибину додаткового перекриття h¶1 , а сама втулка 7 жорстко закріплена в центральній розточці кришки 2. У втулці 7 розміщено стакан 8 з буртом для обмеження його ходу із східчастим наскрізним отвором 16. Стакан 8 встановлений верхнім торцем з можливістю входа в центральну розточку плунжера 3 на глибину додатного перекриття h¶ 2 і у ви хідному положенні контактує з ущільнюючим кільцем 11. Стакан 8 притиснутий пружиною 9, інший кінець якої опирається на торець штуцера 10, який встановлений у центральному осьовому східчастому отворі (на кресленні не позначено) втулки 7. Штуцер 10 має отвір 20 для зливу енергоносія. Отвір 14 призначений для підводу енергоносія до напірної порожнини 13. Отвір 15 призначений для заповнення енергоносієм центральної осьової глухої розточки розрахункового об'єму 12. До гідроімпульсного вібратора під'єднаний генератор імпульсів тиску 24, який з'єднує радіальний канал 17 в силовому циліндрі 1 і радіальний канал 19 виконаний в кришці 2. Працює гідроімпульсний вібратор наступним чином. Робоча рідина подається в отвір 14 і відбувається заповнення енергоносієм всіх порожнин гідроімпульсного вібратора та генератора імпульсів тиску 24. Під час заповнення центральної осьової глухої розточки розрахункового об'єму 12 конусний клапан випуску повітря 5 на деяких час відкривається для видалення з центральної осьової глухої розточки розрахункового об'єму 12 повітря. Витікання із вихідного отвору конусного клапану випуску повітря 5 енергоносія без бульбашок повітря свідчать про те, що процес видалення повітря завершено і конусного клапану випуску повітря 5 необхідно закрити. Внаслідок перевищення в гідросистемі гідроімпульсного вібратора рівня тиску р 1 спрацьовує генератор імпульсів тиску 24, який з'єднує радіальні канали 17 і 19. Після переміщення плунжера 3 під дією тиску розрядження циклового гідроакумулятора (сумарний об'єм WS = Wo + W a ) на величину h д1 тиск енергоносія починає діяти на всю площу поперечного перерізу плунжера 3 fпл = 0,785dпл2 (тут dпл діаметр плунжера 3), що прискорює його рух на шляху робочого (прямого) ходу hпл . Стакан 8 під дією сили пружини 9 може деякий час відслідковувати рух плунжера 3 до тих пір, поки його бурт на нижньому торці не упреться в торець східця центрального осьового східчастого отвору втулки 7. Унаслідок подальшого руху плунжера 3 стакан 8 виходить із додатного перекриття h¶ 2 і всі порожнини гідроімпульсного вібратора, що знаходяться під тиском енергоносія pr » p1 , з'єднуються через східчастий наскрізний отвір 16 в стакані 8 із отвором 20 штуцера 10. Після сполучення розточки 18 із отвором 20 штуцера 10 рух плунжера 3 деякий час продовжу 5 37418 ється внаслідок розрядки циклового гідроакумулятора та інерції, а тиск енергоносія в напірних порожнинах гідросистеми вібратора починає знижуватись. Коли тиск в гідросистемі гідроімпульсного вібратора стане рівним або менше тиску "закриття" генератор імпульсів тиску 24, доступ енергоносію із центральної осьової глухої розточки розрахункового об'єму 12 до розточки 18 перекривається. Під дією технологічного зусилля FT плунжер 3 почне зворотній рух, якщо тиск енергоносія в гідросистемі гідроімпульсного вібратора упаде до рівня p'2 £ FT / fпл . Зворотний хід плунжера 3 завершиться контактом кільцевого виступу на робочому торці плун Комп’ютерна в ерстка І.Скворцов а 6 жера 3 з кільцем із пружного матеріалу 6. На цей момент стакан 8 теж повернеться під дією пружини 9 у початкове положення, причому, очевидно, входження стакана 8 в додаткову центральну розточку на плунжері 3 почнеться в момент зворотного руху плунжера 3 на шляху додатного перекриття h¶1 . Такий характер зворотного руху плунжера 3 спричинить деяке підвищення тиску в розточці 18, що спричинить гальмівний ефект для руху плунжера 3 та зменшить ударну взаємодію його кільцевого виступу на робочому торці плунжера 3 з кільцем із пружного матеріалу 6. Далі робочий цикл повторюється. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
