Пневмоімпульсний вібратор

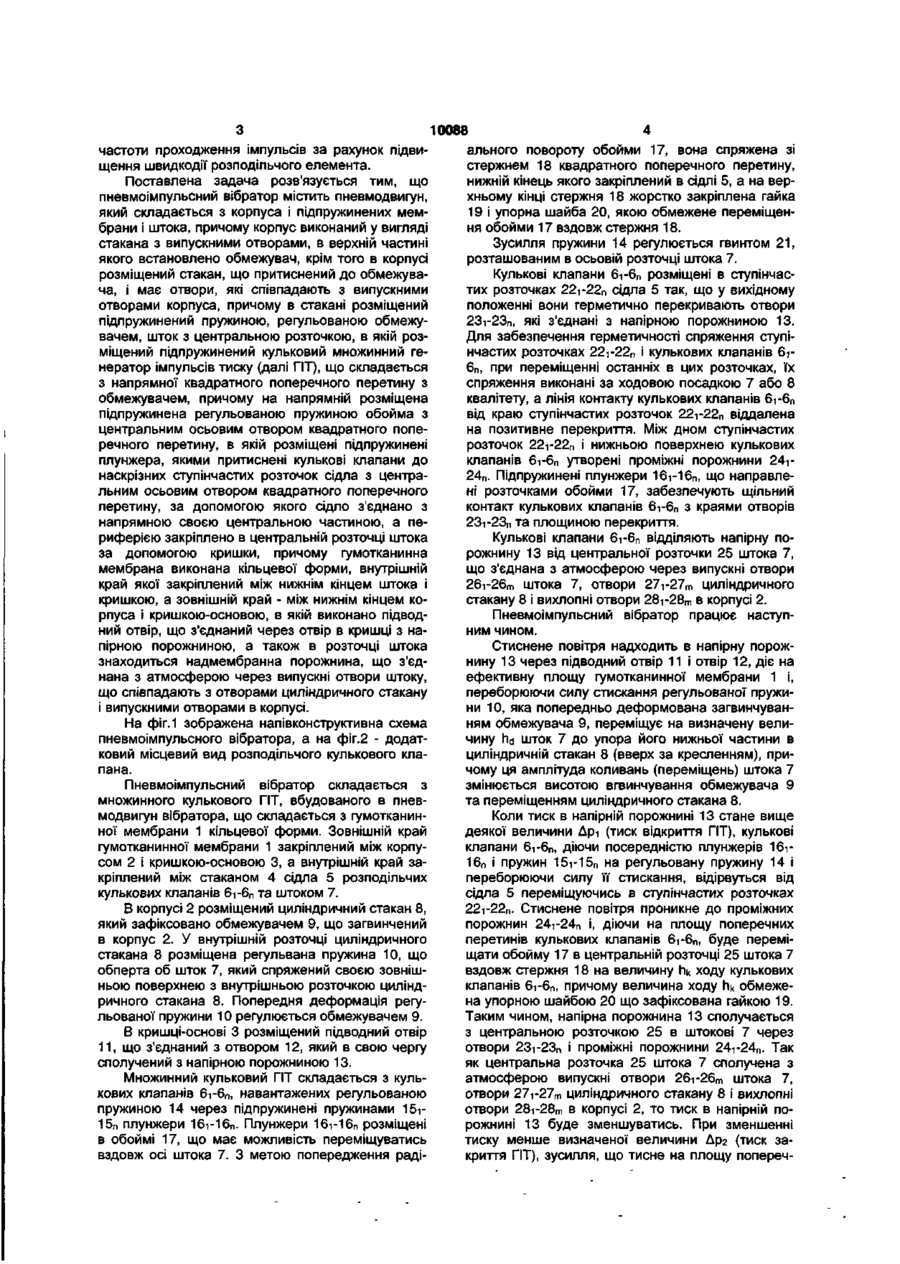

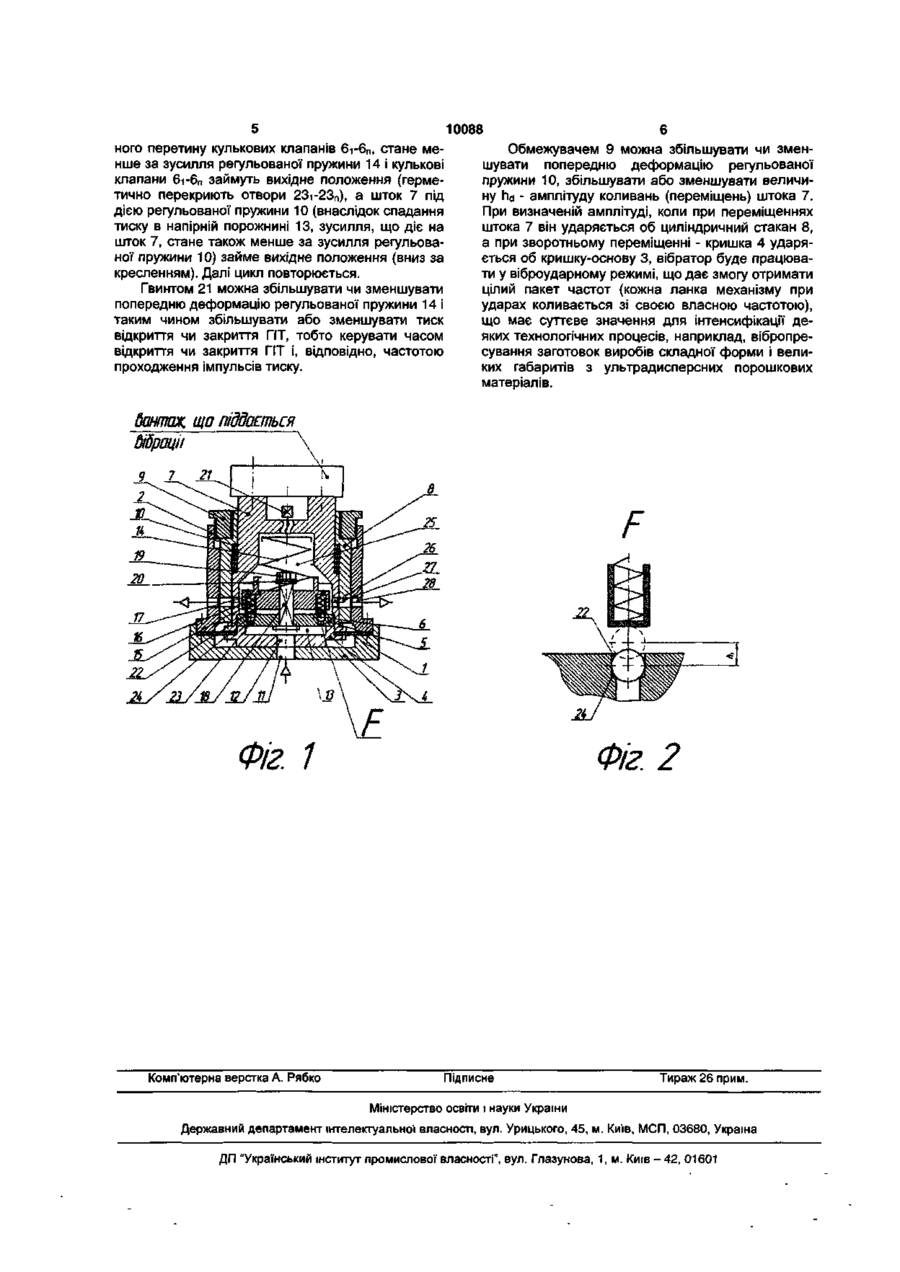

Пневмоімпульсний вібратор, який містить пневмодвигун, що складається з корпуса і підпружинених мембрани і штока, який відрізняється тим, що корпус виконаний у вигляді стакана з випускними отворами, в верхній частині якого встановлено обмежувач, крім того в корпусі розміщений стакан, що притиснений до обмежувача і має отвори, які співпадають з випускними отворами корпуса, причому в стакані розміщений підпружинений пружиною, регульованою обмежувачем, шток з центральною розточкою, в якій розміщений підпружинений кульковий множинний генератор імпульсів тиску, що складається з напрямної квад ратного поперечного перерізу з обмежувачем, причому на напрямній розміщена підпружинена регульованою пружиною обойма з центральним осьовим отвором квадратного поперечного перерізу, в якій розміщені підпружинені плунжери, якими притиснені кулькові клапани до наскрізних ступінчастих розточок сідла з центральним осьовим отвором квадратного поперечного перерізу, за допомогою якого сідло з'єднано з напрямною своєю центральною частиною, а периферією закріплено в центральній розточці штока за допомогою кришки, причому гумотканинна мембрана виконана кільцевої форми, внутрішній край якої закріплений між нижнім кінцем штока і кришкою, а зовнішній край - між нижнім кінцем корпуса і кришкоюосновою, в якій виконано підвідний отвір, що з'єднаний через отвір в кришці з напірною порожниною, а також в розточці штока знаходиться надмембранна порожнина, що з'єднана з атмосферою через випускні отвори штока, що співпадають з отворами циліндричного стакана і випускними отворами в корпусі. со Корисна модель відноситься до галузі машинобудування, зокрема до апаратури керування та регулювання пневмосистем і може бути використана як привід вібраційних технологічних машин. Відомий пневматичний вібратор має стіл, основу, між якими по периферії встановлений замкнений еластичний шланг, з'єднаний з другим джерелом тиску через вентиль, циліндричного обруча, із зовнішнього боку якого на основі розміщені упори. Між робочим столом, еластичним шлангом та основою знаходиться порожнина, сполучена каналом в основі з першим джерелом стисненого повітря [авт. свідоцтво СРСР №530963 М. Кл.2Р15В21/12]. Недоліками цього пневматичного вібратора є низька технологічність процесу регулювання робочих параметрів, низький коефіцієнт корисної дії через значні втрати потужності. Найбільш близьким є пневмовібратор, що складається з пневмодвигуна, який містить мембрану, фіксовану між корпусом і кришкою. З ниж ньої сторони до мембрани притиснений пружиною шток. В кришці розміщений золотник розподільника, на широкій частині якого закріплений демпфер, а на верхній різьбовій частині розміщена обмежувальна гайка. В тілі і кришці золотника виконано випускний отвір [див. авт. свідоцтво СРСР №511441 М. Кл. F15B21/12]. Недоліками пневмовібратора є низька технологічність процесу регулювання частоти проходження імпульсів тиску, що може виконуватись за допомогою зміни тиску повітря, яке подається на вхід, чи жорсткості пружини та недостатньо висока верхня межа частоти проходження імпульсів через неспроможність золотникового розподільника забезпечити достатню швидкодію. В основу корисної моделі поставлена задача створення пневмоімпульсного вібратора, в якому, шляхом зміни конструкції, підвищується технологічність процесу регулювання частоти проходження імпульсів тиску при забезпеченні мобільного і плавного її регулювання і підвищується верхня межа 00 00 о> 10088 ального повороту обойми 17, вона спряжена зі частоти проходження імпульсів за рахунок підвистержнем 18 квадратного поперечного перетину, щення швидкодії розподільчого елемента. нижній кінець якого закріплений в сідлі 5, а на верПоставлена задача розв'язується тим, що хньому кінці стержня 18 жорстко закріплена гайка пневмоімпульсний вібратор містить пневмодвигун, 19 і упорна шайба 20, якою обмежене переміщенякий складається з корпуса і підпружинених мемня обойми 17 вздовж стержня 18. брани і штока, причому корпус виконаний у вигляді Зусилля пружини 14 регулюється гвинтом 21, стакана з випускними отворами, в верхній частині розташованим в осьовій розточці штока 7. якого встановлено обмежувач, крім того в корпусі розміщений стакан, що притиснений до обмежуваКулькові клапани 6 г 6 п розміщені в ступінчасча, і має отвори, які співпадають з випускними тих розточках 22і-22 п сідла 5 так, що у вихідному отворами корпуса, причому в стакані розміщений положенні вони герметично перекривають отвори підпружинений пружиною, регульованою обмежу23і-23п, які з'єднані з напірною порожниною 13. вачем, шток з центральною розточкою, в якій розДля забезпечення герметичності спряження ступіміщений підпружинений кульковий множинний генчастих розточках 22і-22 п і кулькових клапанів 6 г нератор імпульсів тиску (далі ГІТ), що складається 6п, при переміщенні останніх в цих розточках, їх з напрямної квадратного поперечного перетину з спряження виконані за ходовою посадкою 7 або 8 обмежувачем, причому на напрямній розміщена квалітету, а лінія контакту кулькових клапанів 6 г 6 п підпружинена регульованою пружиною обойма з від краю ступінчастих розточок 22г22 п віддалена центральним осьовим отвором квадратного попена позитивне перекриття. Між дном ступінчастих речного перетину, в якій розміщені підпружинені розточок 22і-22 п і нижньою поверхнею кулькових плунжера, якими притиснені кулькові клапани до клапанів 6і-6 п утворені проміжні порожнини 2 4 г наскрізних ступінчастих розточок сідла з центра24 П . Підпружинені плунжери 16і-16п, що направлельним осьовим отвором квадратного поперечного ні розточками обойми 17, забезпечують щільний перетину, за допомогою якого сідло з'єднано з контакт кулькових клапанів 6 г 6 п з краями отворів напрямною своєю центральною частиною, а пе23і-23п та площиною перекриття. риферією закріплено в центральній розточці штока Кулькові клапани 6 г 6 п відділяють напірну поза допомогою кришки, причому гумотканинна рожнину 13 від центральної розточки 25 штока 7, мембрана виконана кільцевої форми, внутрішній що з'єднана з атмосферою через випускні отвори край якої закріплений між нижнім кінцем штока і 26і-26 т штока 7, отвори 27 r 27m циліндричного кришкою, а зовнішній край - між нижнім кінцем костакану 8 і вихлопні отвори 28r28 m в корпусі 2. рпуса і кришкою-основою, в якій виконано підводПневмоімпульсний вібратор працює наступний отвір, що з'єднаний через отвір в кришці з наним чином. пірною порожниною, а також в розточці штока Стиснене повітря надходить в напірну порожзнаходиться надмембранна порожнина, що з'єднину 13 через підводний отвір 11 і отвір 12, діє на нана з атмосферою через випускні отвори штоку, ефективну площу гумотканинної мембрани 1 і, що співпадають з отворами циліндричного стакану переборюючи силу стискання регульованої пружиі випускними отворами в корпусі. ни 10, яка попередньо деформована загвинчуванням обмежувача 9, переміщує на визначену велиНа фіг.1 зображена напівконструктивна схема чину h d шток 7 до упора його нижньої частини в пневмоімпульсного вібратора, а на фіг.2 - додатциліндричній стакан 8 (вверх за кресленням), приковий місцевий вид розподільчого кулькового клачому ця амплітуда коливань (переміщень) штока 7 пана. змінюється висотою вгвинчування обмежувача 9 Пневмоімпульсний вібратор складається з та переміщенням циліндричного стакана 8. множинного кулькового ГІТ, вбудованого в пневмодвигун вібратора, що складається з гумотканинКоли тиск в напірній порожнині 13 стане вище ної мембрани 1 кільцевої форми. Зовнішній край деякої величини Арі (тиск відкриття ГІТ), кулькові гумотканинної мембрани 1 закріплений між корпуклапани 6і-6 п , діючи посередністю плунжерів 16г сом 2 і кришкою-основою 3, а внутрішній край за16п і пружин 15і-15п на регульовану пружину 14 і кріплений між стаканом 4 сідла 5 розподільчих переборюючи силу її стискання, відірвуться від кулькових клапанів 6і-6 п та штоком 7. сідла 5 переміщуючись в ступінчастих розточках 22і-22 п . Стиснене повітря проникне до проміжних В корпусі 2 розміщений циліндричний стакан 8, порожнин 24г24 п і, діючи на площу поперечних який зафіксовано обмежувачем 9, що загвинчений перетинів кулькових клапанів 6 г 6 п , буде перемів корпус 2. У внутрішній розточці циліндричного щати обойму 17 в центральній розточці 25 штока 7 стакана 8 розміщена регульвана пружина 10, що вздовж стержня 18 на величину hk ходу кулькових обперта об шток 7, який спряжений своєю зовнішклапанів 6 г 6 п , причому величина ходу hk обмеженьою поверхнею з внутрішньою розточкою циліндна упорною шайбою 20 що зафіксована гайкою 19. ричного стакана 8. Попередня деформація регуТаким чином, напірна порожнина 13 сполучається льованої пружини 10 регулюється обмежувачем 9. з центральною розточкою 25 в штокові 7 через В кришці-основі 3 розміщений підводний отвір отвори 23і-23 п і проміжні порожнини 24 Г 24 П . Так 11, що з'єднаний з отвором 12, який в свою чергу як центральна розточка 25 штока 7 сполучена з сполучений з напірною порожниною 13. атмосферою випускні отвори 26і-26 т штока 7, Множинний кульковий ГІТ складається з кульотвори 27\-21т циліндричного стакану 8 і вихлопні кових клапанів 6і-6 п , навантажених регульованою отвори 28i-28 m в корпусі 2, то тиск в напірній попружиною 14 через підпружинені пружинами 15-ірожнині 13 буде зменшуватись. При зменшенні 15п плунжери 16і-16п. Плунжери 16-1-16П розміщені тиску менше визначеної величини Др 2 (тиск зав обоймі 17, що має можливість переміщуватись криття ГІТ), зусилля, що тисне на площу поперечвздовж осі штока 7. З метою попередження раді 10088 ного перетину кулькових клапанів 6і-6 п , стане менше за зусилля регульованої пружини 14 і кулькові клапани 6і-6 п займуть вихідне положення (герметично перекриють отвори 23і-23 п ), а шток 7 під дією регульованої пружини 10 (внаслідок спадання тиску в напірній порожнині 13, зусилля, що діє на шток 7, стане також менше за зусилля регульованої пружини 10) займе вихідне положення (вниз за кресленням). Далі цикл повторюється. Гвинтом 21 можна збільшувати чи зменшувати попередню деформацію регульованої пружини 14 і таким чином збільшувати або зменшувати тиск відкриття чи закриття ПТ, тобто керувати часом відкриття чи закриття ПТ і, відповідно, частотою проходження імпульсів тиску. Обмежувачем 9 можна збільшувати чи зменшувати попередню деформацію регульованої пружини 10, збільшувати або зменшувати величину hd - амплітуду коливань (переміщень) штока 7. При визначеній амплітуді, коли при переміщеннях штока 7 він ударяється об циліндричний стакан 8, а при зворотньому переміщенні - кришка 4 ударяється об кришку-основу 3, вібратор буде працювати у віброударному режимі, що дає змогу отримати цілий пакет частот (кожна ланка механізму при ударах коливається зі своєю власною частотою), що має суттєве значення для інтенсифікації деяких технологічних процесів, наприклад, вібропресування заготовок виробів складної форми і великих габаритів з ультрадисперсних порошкових матеріалів. бантаж. що піддається F Фіг 1 Комп'ютерна верстка А. Рябко Фіг. 2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
