Спосіб обліку електричної енергії
Номер патенту: 37452
Опубліковано: 25.11.2008
Автори: Стрижак Василь Дем'янович, Лугова Ольга Вячеславівна, Стрижак Сергій Володимирович
Формула / Реферат
Спосіб обліку електричної енергії у високовольтних мережах, що включає використання двох однофазних вимірювальних трансформаторів напруги, двох однофазних вимірювальних трансформаторів струму і двоелементний індуктивний лічильник, струмові обмотки якого з'єднують з вимірювальними трансформаторами струму, який відрізняється тим, що для використання лічильників напругою 220 В обмотки напруги однофазних вимірювальних трансформаторів на одній із сторін з'єднують зустрічно, а обмотки напруги лічильника з'єднують паралельно і вмикають між крайніми затискачами вторинних обмоток однофазних трансформаторів напруги.
Текст

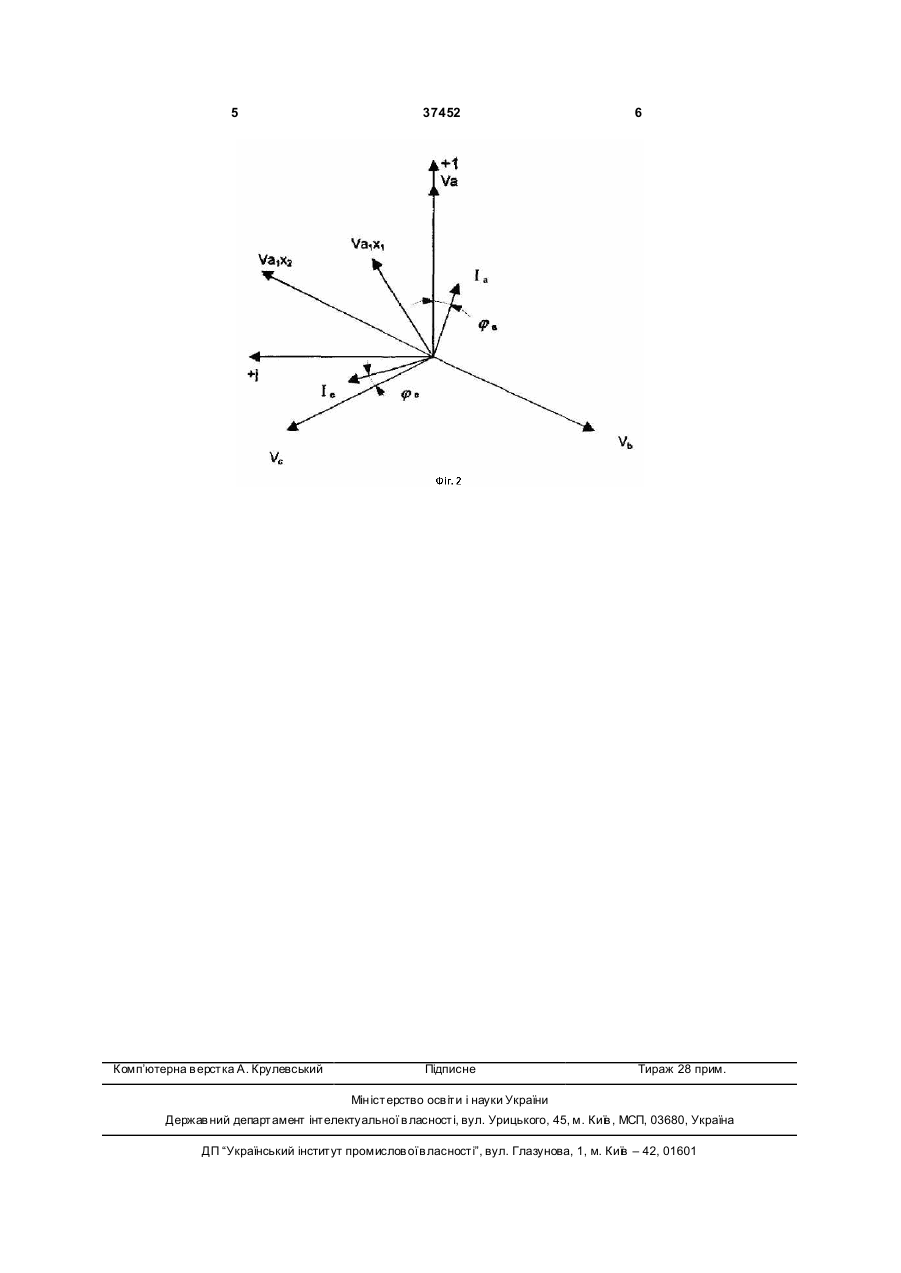

Спосіб обліку електричної енергії у високовольтних мережах, що включає використання двох 3 37452 Відповідно активна енергія, урахована лічильником, визначається W= 3 ò 2 U2I2 cosjdt, 1 де t2 - t 1 - інтервал часу, на протязі якого визначається енергія. Дійсне значення активної енергії буде дорівнювати показу лічильника помноженому на коефіцієнти трансформації вимірювальних трансформаторів напруги і струм у. При такому способі обліку електричної енергії ніяких додаткових коефіцієнтів вводити не потрібно. Необхідно тільки провірити і відредагувати лі 4 чильники при напрузі 173В. Експериментальним шляхом були визначені похибки лічильника в залежності від підведеної до нього напруги при різних коефіцієнтах потужності. Чутливість і похибки лічильників, увімкнених за таким способом, не виходять за межі установлені ГОСТ 6570-75. Передбачена корисна модель дозволяє використовувати для обліку електричної енергії у високовольтних мережах крім лічильників напругою 100В, лічильники напругою 220В. Для нього необхідно тільки змінити спосіб з’єднання однофазних трансформаторів напруги і обмоток напруги лічильника. 5 Комп’ютерна в ерстка А. Крулевський 37452 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for account of electric energy
Автори англійськоюStryzhak Vasyl Demianovych, Luhova Olha Viacheslavivna, Stryzhak Serhii Volodymyrovych
Назва патенту російськоюСпособ учета электрической энергии
Автори російськоюСтрижак Василий Демьянович, Луговая Ольга Вячеславовна, Стрижак Сергей Владимирович
МПК / Мітки
МПК: G01R 11/00
Мітки: електричної, спосіб, обліку, енергії
