Дитяче ліжко-колиска

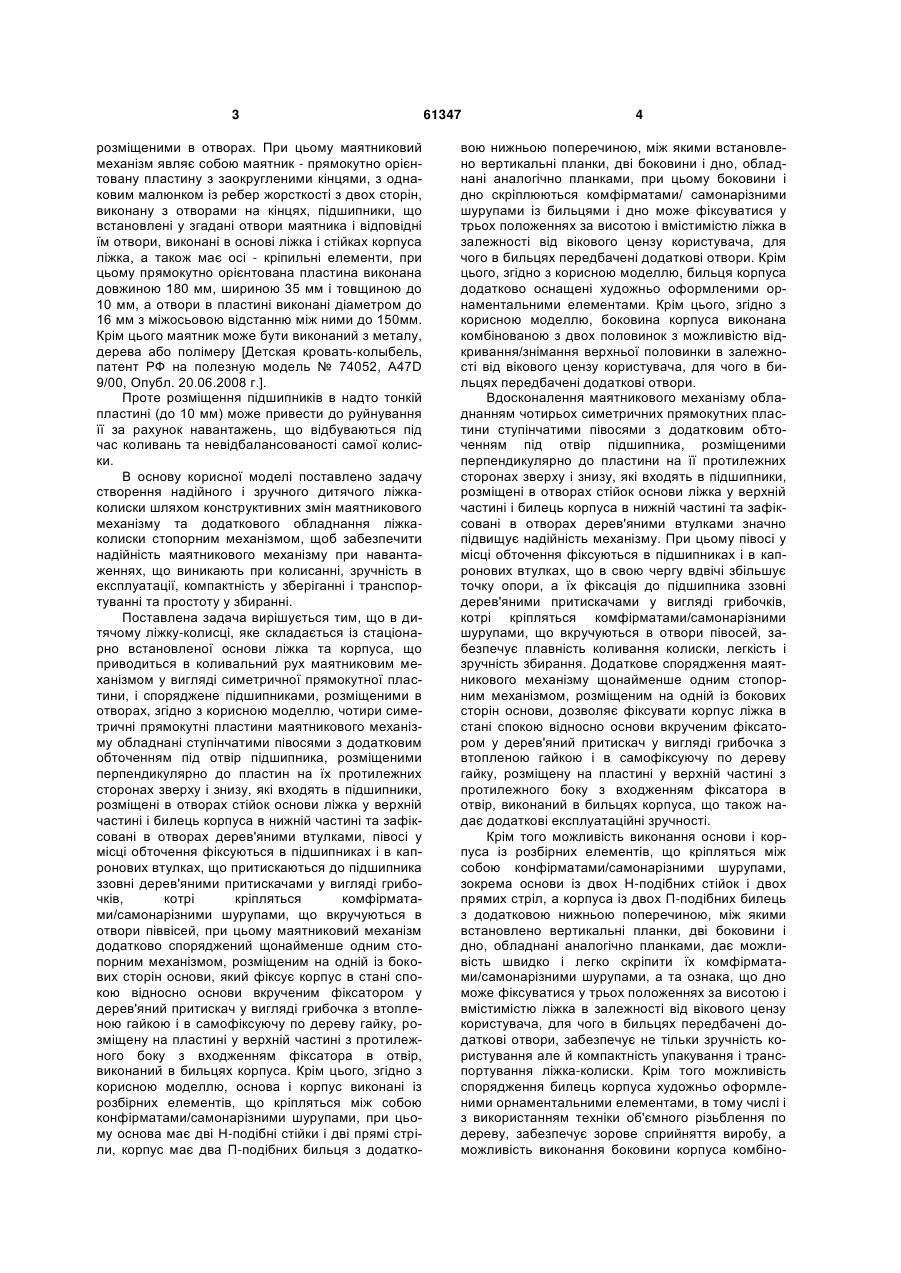

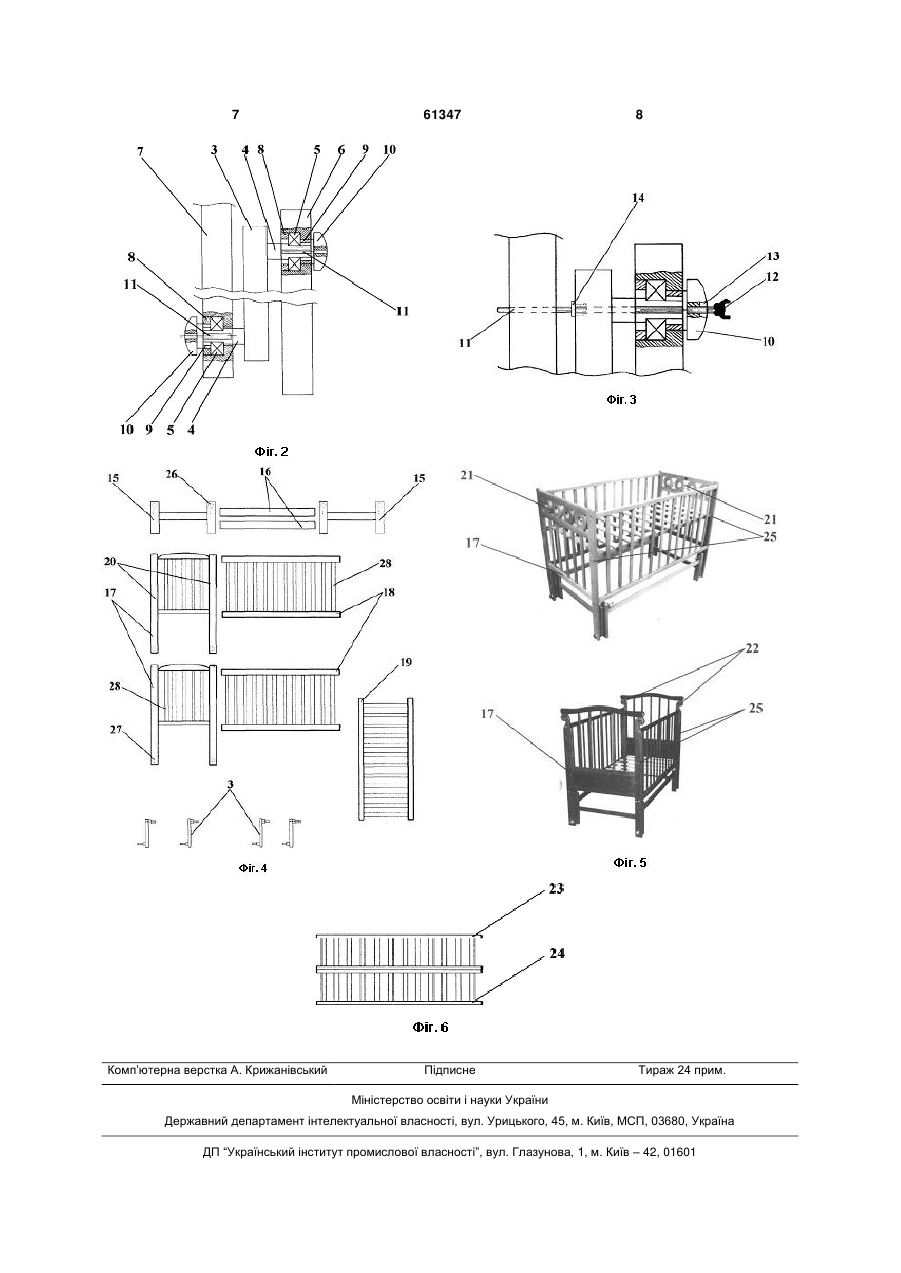

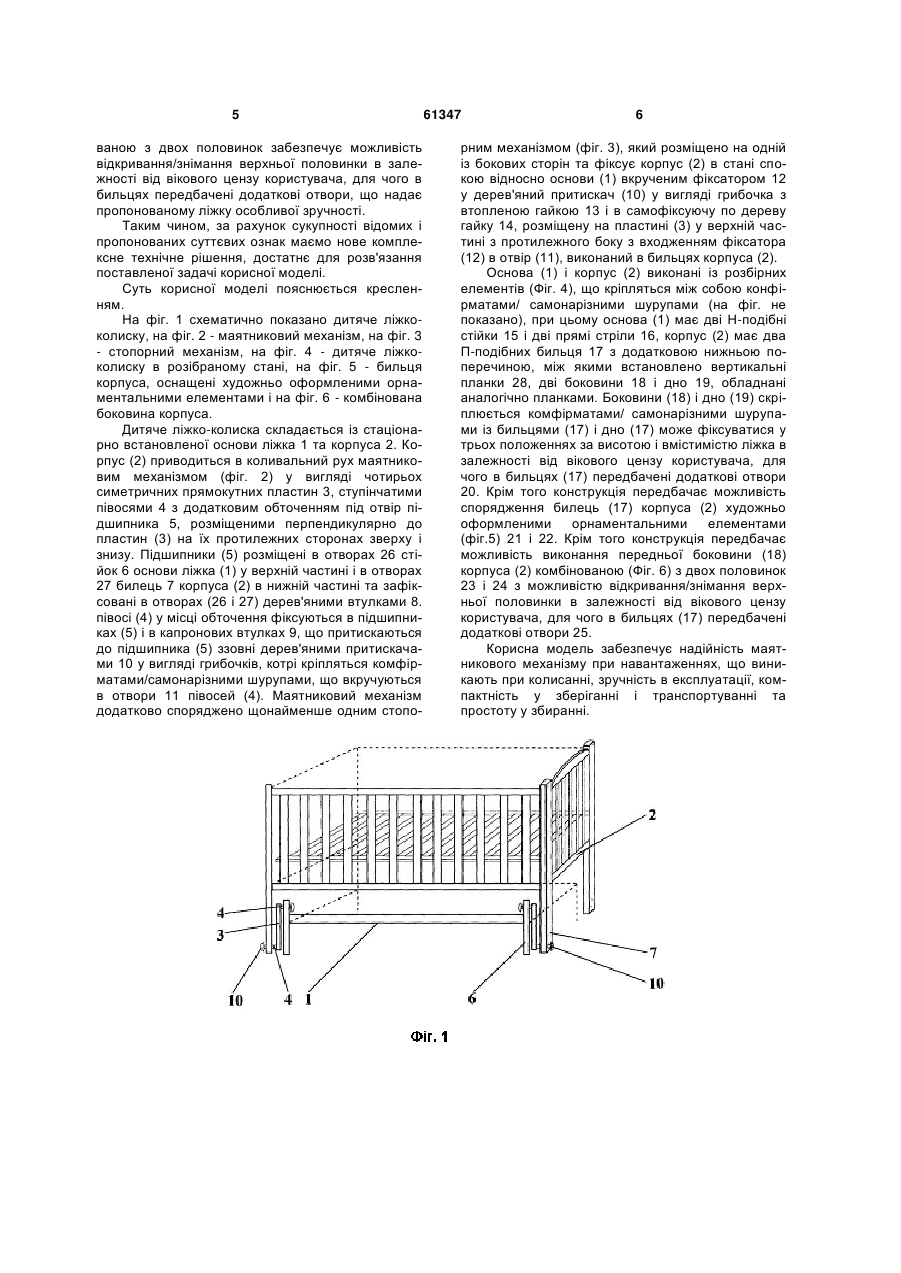

1. Дитяче ліжко-колиска, що складається із стаціонарно встановленої основи ліжка та корпуса, який приводиться в коливальний рух маятниковим механізмом у вигляді симетричної прямокутної пластини, і оснащене підшипниками, розміщеними в отворах, яке відрізняється тим, що чотири симетричні прямокутні пластини маятникового механізму обладнані ступінчатими півосями з додатковим обточенням під отвір підшипника, розміщеними перпендикулярно до пластин на їх протилежних сторонах зверху і знизу, які входять в підшипники, розміщені в отворах стійок основи ліжка у верхній частині і билець корпуса в нижній частині та зафіксовані в отворах дерев'яними втулками, півосі у місці обточення фіксуються в підшипниках і в капронових втулках, що притискаються до підшипника ззовні дерев'яними притискачами у вигляді грибочків, котрі кріпляться комфірматами/самонарізними шурупами, що вкручуються в отвори півосей, при цьому маятниковий механізм додатково споряджений щонайменше одним стопорним механізмом, розміщеним на одній із бокових сторін основи, який фіксує корпус в стані спокою відносно основи вкрученим фіксато U 2 61347 1 3 розміщеними в отворах. При цьому маятниковий механізм являє собою маятник - прямокутно орієнтовану пластину з заокругленими кінцями, з однаковим малюнком із ребер жорсткості з двох сторін, виконану з отворами на кінцях, підшипники, що встановлені у згадані отвори маятника і відповідні їм отвори, виконані в основі ліжка і стійках корпуса ліжка, а також має осі - кріпильні елементи, при цьому прямокутно орієнтована пластина виконана довжиною 180 мм, шириною 35 мм і товщиною до 10 мм, а отвори в пластині виконані діаметром до 16 мм з міжосьовою відстанню між ними до 150мм. Крім цього маятник може бути виконаний з металу, дерева або полімеру [Детская кровать-колыбель, патент РФ на полезную модель № 74052, A47D 9/00, Опубл. 20.06.2008 г.]. Проте розміщення підшипників в надто тонкій пластині (до 10 мм) може привести до руйнування її за рахунок навантажень, що відбуваються під час коливань та невідбалансованості самої колиски. В основу корисної моделі поставлено задачу створення надійного і зручного дитячого ліжкаколиски шляхом конструктивних змін маятникового механізму та додаткового обладнання ліжкаколиски стопорним механізмом, щоб забезпечити надійність маятникового механізму при навантаженнях, що виникають при колисанні, зручність в експлуатації, компактність у зберіганні і транспортуванні та простоту у збиранні. Поставлена задача вирішується тим, що в дитячому ліжку-колисці, яке складається із стаціонарно встановленої основи ліжка та корпуса, що приводиться в коливальний рух маятниковим механізмом у вигляді симетричної прямокутної пластини, і споряджене підшипниками, розміщеними в отворах, згідно з корисною моделлю, чотири симетричні прямокутні пластини маятникового механізму обладнані ступінчатими півосями з додатковим обточенням під отвір підшипника, розміщеними перпендикулярно до пластин на їх протилежних сторонах зверху і знизу, які входять в підшипники, розміщені в отворах стійок основи ліжка у верхній частині і билець корпуса в нижній частині та зафіксовані в отворах дерев'яними втулками, півосі у місці обточення фіксуються в підшипниках і в капронових втулках, що притискаються до підшипника ззовні дерев'яними притискачами у вигляді грибочків, котрі кріпляться комфірматами/самонарізними шурупами, що вкручуються в отвори піввісей, при цьому маятниковий механізм додатково споряджений щонайменше одним стопорним механізмом, розміщеним на одній із бокових сторін основи, який фіксує корпус в стані спокою відносно основи вкрученим фіксатором у дерев'яний притискач у вигляді грибочка з втопленою гайкою і в самофіксуючу по дереву гайку, розміщену на пластині у верхній частині з протилежного боку з входженням фіксатора в отвір, виконаний в бильцях корпуса. Крім цього, згідно з корисною моделлю, основа і корпус виконані із розбірних елементів, що кріпляться між собою конфірматами/самонарізними шурупами, при цьому основа має дві Н-подібні стійки і дві прямі стріли, корпус має два П-подібних бильця з додатко 61347 4 вою нижньою поперечиною, між якими встановлено вертикальні планки, дві боковини і дно, обладнані аналогічно планками, при цьому боковини і дно скріплюються комфірматами/ самонарізними шурупами із бильцями і дно може фіксуватися у трьох положеннях за висотою і вмістимістю ліжка в залежності від вікового цензу користувача, для чого в бильцях передбачені додаткові отвори. Крім цього, згідно з корисною моделлю, бильця корпуса додатково оснащені художньо оформленими орнаментальними елементами. Крім цього, згідно з корисною моделлю, боковина корпуса виконана комбінованою з двох половинок з можливістю відкривання/знімання верхньої половинки в залежності від вікового цензу користувача, для чого в бильцях передбачені додаткові отвори. Вдосконалення маятникового механізму обладнанням чотирьох симетричних прямокутних пластини ступінчатими півосями з додатковим обточенням під отвір підшипника, розміщеними перпендикулярно до пластини на її протилежних сторонах зверху і знизу, які входять в підшипники, розміщені в отворах стійок основи ліжка у верхній частині і билець корпуса в нижній частині та зафіксовані в отворах дерев'яними втулками значно підвищує надійність механізму. При цьому півосі у місці обточення фіксуються в підшипниках і в капронових втулках, що в свою чергу вдвічі збільшує точку опори, а їх фіксація до підшипника ззовні дерев'яними притискачами у вигляді грибочків, котрі кріпляться комфірматами/самонарізними шурупами, що вкручуються в отвори півосей, забезпечує плавність коливання колиски, легкість і зручність збирання. Додаткове спорядження маятникового механізму щонайменше одним стопорним механізмом, розміщеним на одній із бокових сторін основи, дозволяє фіксувати корпус ліжка в стані спокою відносно основи вкрученим фіксатором у дерев'яний притискач у вигляді грибочка з втопленою гайкою і в самофіксуючу по дереву гайку, розміщену на пластині у верхній частині з протилежного боку з входженням фіксатора в отвір, виконаний в бильцях корпуса, що також надає додаткові експлуатаційні зручності. Крім того можливість виконання основи і корпуса із розбірних елементів, що кріпляться між собою конфірматами/самонарізними шурупами, зокрема основи із двох Н-подібних стійок і двох прямих стріл, а корпуса із двох П-подібних билець з додатковою нижньою поперечиною, між якими встановлено вертикальні планки, дві боковини і дно, обладнані аналогічно планками, дає можливість швидко і легко скріпити їх комфірматами/самонарізними шурупами, а та ознака, що дно може фіксуватися у трьох положеннях за висотою і вмістимістю ліжка в залежності від вікового цензу користувача, для чого в бильцях передбачені додаткові отвори, забезпечує не тільки зручність користування але й компактність упакування і транспортування ліжка-колиски. Крім того можливість спорядження билець корпуса художньо оформленими орнаментальними елементами, в тому числі і з використанням техніки об'ємного різьблення по дереву, забезпечує зорове сприйняття виробу, а можливість виконання боковини корпуса комбіно 5 ваною з двох половинок забезпечує можливість відкривання/знімання верхньої половинки в залежності від вікового цензу користувача, для чого в бильцях передбачені додаткові отвори, що надає пропонованому ліжку особливої зручності. Таким чином, за рахунок сукупності відомих і пропонованих суттєвих ознак маємо нове комплексне технічне рішення, достатнє для розв'язання поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням. На фіг. 1 схематично показано дитяче ліжкоколиску, на фіг. 2 - маятниковий механізм, на фіг. 3 - стопорний механізм, на фіг. 4 - дитяче ліжкоколиску в розібраному стані, на фіг. 5 - бильця корпуса, оснащені художньо оформленими орнаментальними елементами і на фіг. 6 - комбінована боковина корпуса. Дитяче ліжко-колиска складається із стаціонарно встановленої основи ліжка 1 та корпуса 2. Корпус (2) приводиться в коливальний рух маятниковим механізмом (фіг. 2) у вигляді чотирьох симетричних прямокутних пластин 3, ступінчатими півосями 4 з додатковим обточенням під отвір підшипника 5, розміщеними перпендикулярно до пластин (3) на їх протилежних сторонах зверху і знизу. Підшипники (5) розміщені в отворах 26 стійок 6 основи ліжка (1) у верхній частині і в отворах 27 билець 7 корпуса (2) в нижній частині та зафіксовані в отворах (26 і 27) дерев'яними втулками 8. півосі (4) у місці обточення фіксуються в підшипниках (5) і в капронових втулках 9, що притискаються до підшипника (5) ззовні дерев'яними притискачами 10 у вигляді грибочків, котрі кріпляться комфірматами/самонарізними шурупами, що вкручуються в отвори 11 півосей (4). Маятниковий механізм додатково споряджено щонайменше одним стопо 61347 6 рним механізмом (фіг. 3), який розміщено на одній із бокових сторін та фіксує корпус (2) в стані спокою відносно основи (1) вкрученим фіксатором 12 у дерев'яний притискач (10) у вигляді грибочка з втопленою гайкою 13 і в самофіксуючу по дереву гайку 14, розміщену на пластині (3) у верхній частині з протилежного боку з входженням фіксатора (12) в отвір (11), виконаний в бильцях корпуса (2). Основа (1) і корпус (2) виконані із розбірних елементів (Фіг. 4), що кріпляться між собою конфірматами/ самонарізними шурупами (на фіг. не показано), при цьому основа (1) має дві Н-подібні стійки 15 і дві прямі стріли 16, корпус (2) має два П-подібних бильця 17 з додатковою нижньою поперечиною, між якими встановлено вертикальні планки 28, дві боковини 18 і дно 19, обладнані аналогічно планками. Боковини (18) і дно (19) скріплюється комфірматами/ самонарізними шурупами із бильцями (17) і дно (17) може фіксуватися у трьох положеннях за висотою і вмістимістю ліжка в залежності від вікового цензу користувача, для чого в бильцях (17) передбачені додаткові отвори 20. Крім того конструкція передбачає можливість спорядження билець (17) корпуса (2) художньо оформленими орнаментальними елементами (фіг.5) 21 і 22. Крім того конструкція передбачає можливість виконання передньої боковини (18) корпуса (2) комбінованою (Фіг. 6) з двох половинок 23 і 24 з можливістю відкривання/знімання верхньої половинки в залежності від вікового цензу користувача, для чого в бильцях (17) передбачені додаткові отвори 25. Корисна модель забезпечує надійність маятникового механізму при навантаженнях, що виникають при колисанні, зручність в експлуатації, компактність у зберіганні і транспортуванні та простоту у збиранні. 7 Комп’ютерна верстка А. Крижанівський 61347 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
