Застосування верхньої частини одноразового стаканчика як тримача одноразового стаканчика

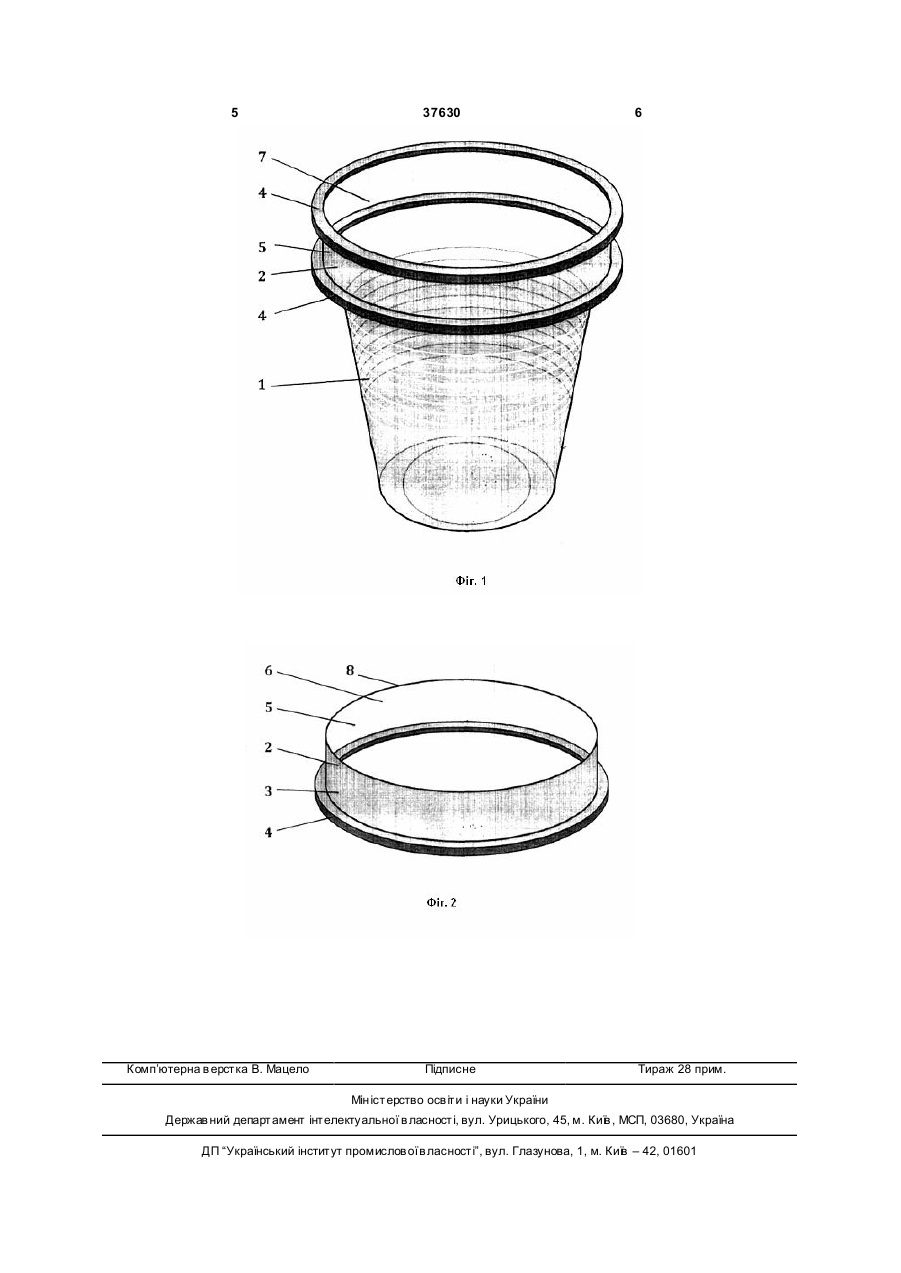

Застосування верхньої частини одноразового стаканчика як тримача одноразового стаканчика. (19) (21) u200805679 (22) 30.04.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ІЛЬЧЕНКО ОЛЕГ МИКОЛАЙОВИЧ, U A, С АВІЦЬКИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, UA 3 37630 4 нішній бічній поверхні пакета при його розкритті, На Фіг.1 представлений одноразовий стаканкрім того, засіб для фіксації пакета в складеному чик із утримувачем, а на Фіг.2 показаний утримустані утворено виконаними на бічній поверхні кільвач, виконаний у вигляді верхньої частини однораця діаметрально розташованими поперечними зового стаканчика. прорізами, а ємність постачена закріпленим на Т.к. стінки одноразових (зокрема, пластмасопакеті вигнутим язичком для розміщення кільця вих) стаканчиків виконуються дуже тонкими, то при зберіганні. недоліком цих стаканчиків є їхня недостатня жорсНедоліком відомого пристрою є необхідність ткість і відсутність ручки для втримання стаканчивиготовлення ємності з ручкою й додатковим кілька з напоєм, у зв'язку із чим користування таким цем для формування й утримання об'ємної форми стаканчиком для споживача дуже незручно. наповненої ємності, крім того, наповнену ємність Тому для зручності користування таким однонеможливо поставити на рівну горизонтальну поразовим стаканчиком 1 необхідно на час користуверхню - вона падає. Всі ці недоліки не дозволявання їм якимось чином зміцнить стінки цього стають використовувати відомий пристрій у якості канчика, наприклад, за допомогою утримувача 2, одноразової дешевої ємності в громадському харщо представляє собою верхню частину 3 однорачуванні. зового стаканчика 1, яка має ободок 4 і конусопоЗагальновідоме використання одноразових дібну частину 5. стаканчиків по прямому призначенню - як ємності При використанні утримувача 2, що заявлядля пиття. ється, його надягають на одноразовий стаканчик 1 Однак дотепер невідоме використання верхтак, щоб ободок 4 верхні частини 3 утримувача 2 ньої частини одноразових стаканчиків як утримубув розташований нижче його конусоподібної часвача одноразового стаканчика. тини 5. Задачею корисної моделі є розробка пристрою При цьому через те, що стаканчик 1 і утримудля втримання одноразового стаканчика з досягвач 2 мають однакову конусність, але спрямовані ненням технічного результату – підвищення зручменшими підставами 6 і 7 друг назустріч др угові, ності користування одноразовим стаканчиком. утримувач 2 щільно надівається на порожній одПоставлена задача досягається тим, що як норазовий стаканчик 1 і втримується на ньому. тримач одноразового стаканчика використовують Після наповнення одноразового стаканчика 1 верхню частину такого ж одноразового стаканчика. із утримувачем 2 напоєм, споживач бере стаканСутність пристрою, що заявляється, полягає в чик 1 з напоєм за утримувач 2 і випиває вміст статому, що при користуванні стаканчиком, спочатку канчика 1, після чого викидає одноразовий стаканна нього надягають верхню частину одноразового чик 1 і заявляємий тримач 2 в урн у. стаканчика ободком долілиць. Потім у стаканчик Таким чином, пропоноване технічне рішення наливають напій, беруть стаканчик у рук у за утридозволяє вирішити задачу зручного користування мувач і п'ють. Після використання стаканчик і утодноразовим стаканчиком, наповненим напоєм, римувач, виконаний у вигляді верхньої частини причому те хнологія виготовлення утримувача 2 одноразового стаканчика, викидають в урну. стаканчика 1 надзвичайно проста й складається з Суттєвою ознакою пристрою, що заявляється, однієї операції відділення верхньої частини 3 стає використання верхньої частини одноразового канчика 1, що не вимагає більших матеріальних і стаканчика як утримувач одноразового стаканчика. трудови х ви трат. Також можлива переробка зноМіж суттєвою ознакою технічного рішення, що шених прес-форм для лиття одноразових стаканзаявляється, і досягаємого з його допомогою техчиків 1 у прес-форми для лиття утримувачів 2, що нічним результатом існує наступний причиннозаявляються. наслідковий зв'язок. При цьому як зріз 8 одноразового стаканчика 1 Дійсно, досягнення зазначеного вище технічдля одержання заявляємого утримувача 2, так і ного результату - підвищення зручності користулиття заявляємих утримувачів 2 у прес-формі мовання одноразовим стаканчиком - можливо тільки жна здійснювати таким чином, щоб і лінія зрізу 8 і при використанні корисної моделі, тобто при залінія низу 8 (при литті) конусоподібної частини 5 стосуванні верхньої частини одноразового стаканутримувачів 2 була хвилястої, зубчастої або іншої чика як утримувача одноразового стаканчика. складної форми, а площина зрізу 8 може розташоУтримувачем, що заявляється, виконаним у вуватися не тільки паралельно ободку 4 одноравигляді верхньої частини одноразового стаканчизового стаканчика 1, але під кутом до нього. ка, зручно користуватися при наповненні стаканчиНа підставі всього вищевикладеного можна ка рідиною й питті напою зі стаканчика. зробити вивід, що задача, поставлена в дійсній Можливість здійснення корисної моделі, що корисній моделі - розробка пристрою для втризаявляється, підтверджується описом, що нижче мання одноразового стаканчика виконані з досягприводиться, її практичної реалізації й ілюстрованенням технічного результату - підвищення зручна кресленнями. ності користування одноразовим стаканчиком. 5 Комп’ютерна в ерстка В. Мацело 37630 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
