Гвинтова опора піднімально-транспортної лебідки
Номер патенту: 37629
Опубліковано: 10.12.2008
Автори: Колесник Олег Анатолійович, Гевко Іван Богданович, Ляшук Олег Леонтійович
Формула / Реферат
Гвинтова опора, яка виконана у вигляді циліндричного стержня, знизу виконана конусної форми, а зверху виконано наскрізний радіальний отвір, а до циліндричного стержня жорстко приєднана внутрішнім діаметром гвинтова опора у вигляді шнека, виконаного знизу конусної форми, яка відрізняється тим, що шнек виконано у вигляді гвинтової спіралі з Г-подібним поперечним перерізом, яка виконана по зовнішньому діаметру з поличкою, зігнутою під кутом 90° до горизонтальної твірної гвинтової спіралі, причому поличка направлена в сторону конічної нижньої основи циліндричного стержня і є паралельною до нього, а по зовнішньому діаметру Г-подібна спіраль виконана конічної форми.
Текст

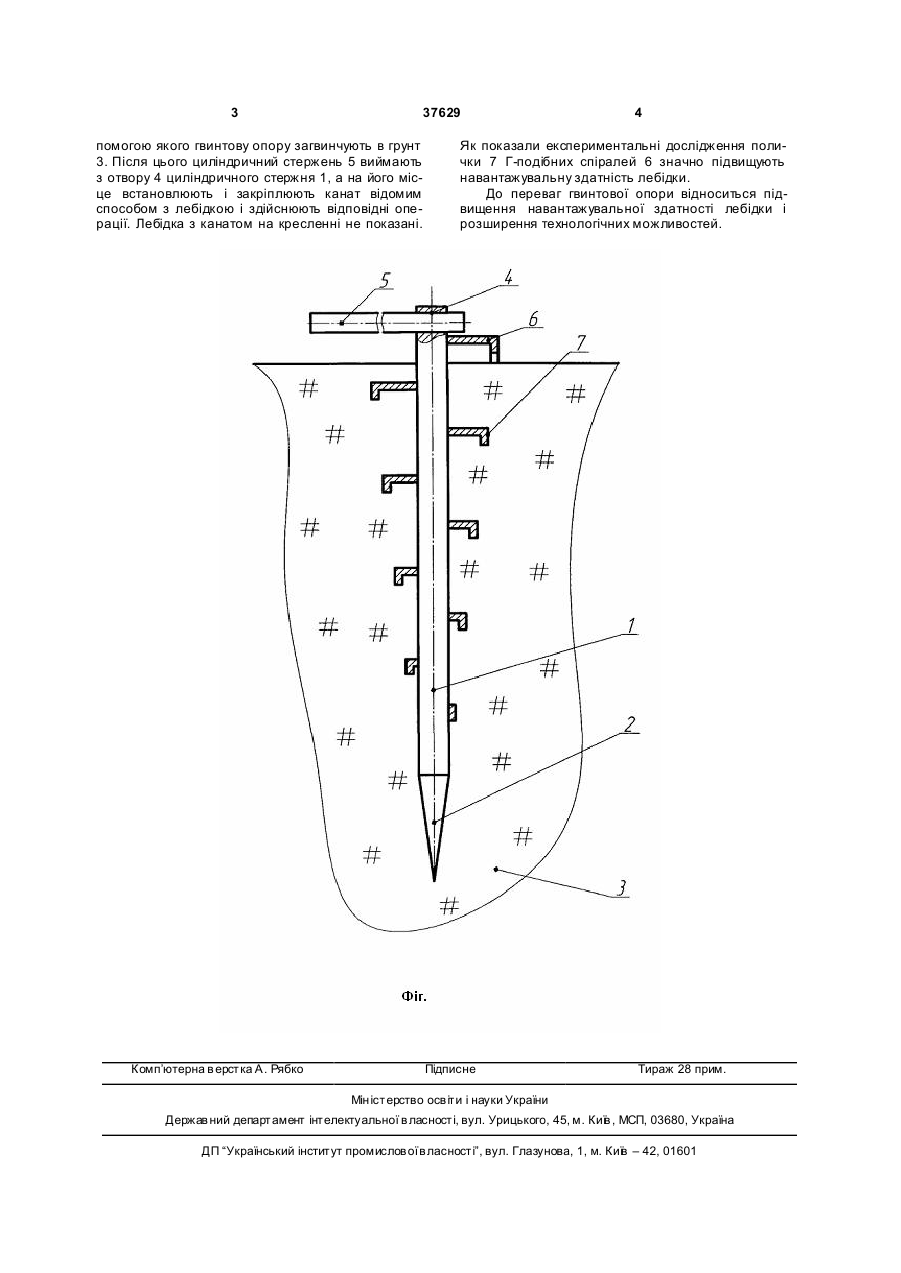

Гвинтова опора, яка виконана у вигляді циліндричного стержня, знизу виконана конусної форми, а зверху виконано наскрізний радіальний 3 37629 помогою якого гвинтову опору загвинчують в грунт 3. Після цього циліндричний стержень 5 виймають з отвору 4 циліндричного стержня 1, а на його місце встановлюють і закріплюють канат відомим способом з лебідкою і здійснюють відповідні операції. Лебідка з канатом на кресленні не показані. Комп’ютерна в ерстка А. Рябко 4 Як показали експериментальні дослідження полички 7 Г-подібних спіралей 6 значно підвищують навантажувальну здатність лебідки. До переваг гвинтової опори відноситься підвищення навантажувальної здатності лебідки і розширення технологічних можливостей. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew support of hoisting winch
Автори англійськоюLiashuk Oleh Leontiiovych, Kolesnyk Oleh Anatoliiovych, Hevko Ivan Bohdanovych
Назва патенту російськоюВинтовая опора подъемно-транспортной лебедки
Автори російськоюЛяшук Олег Леонтиевич, Колесник Олег Анатольевич, Гевко Иван Богданович
МПК / Мітки
МПК: B66D 3/00
Мітки: піднімально-транспортної, лебідки, опора, гвинтова
