Утримувач одноразового стаканчика

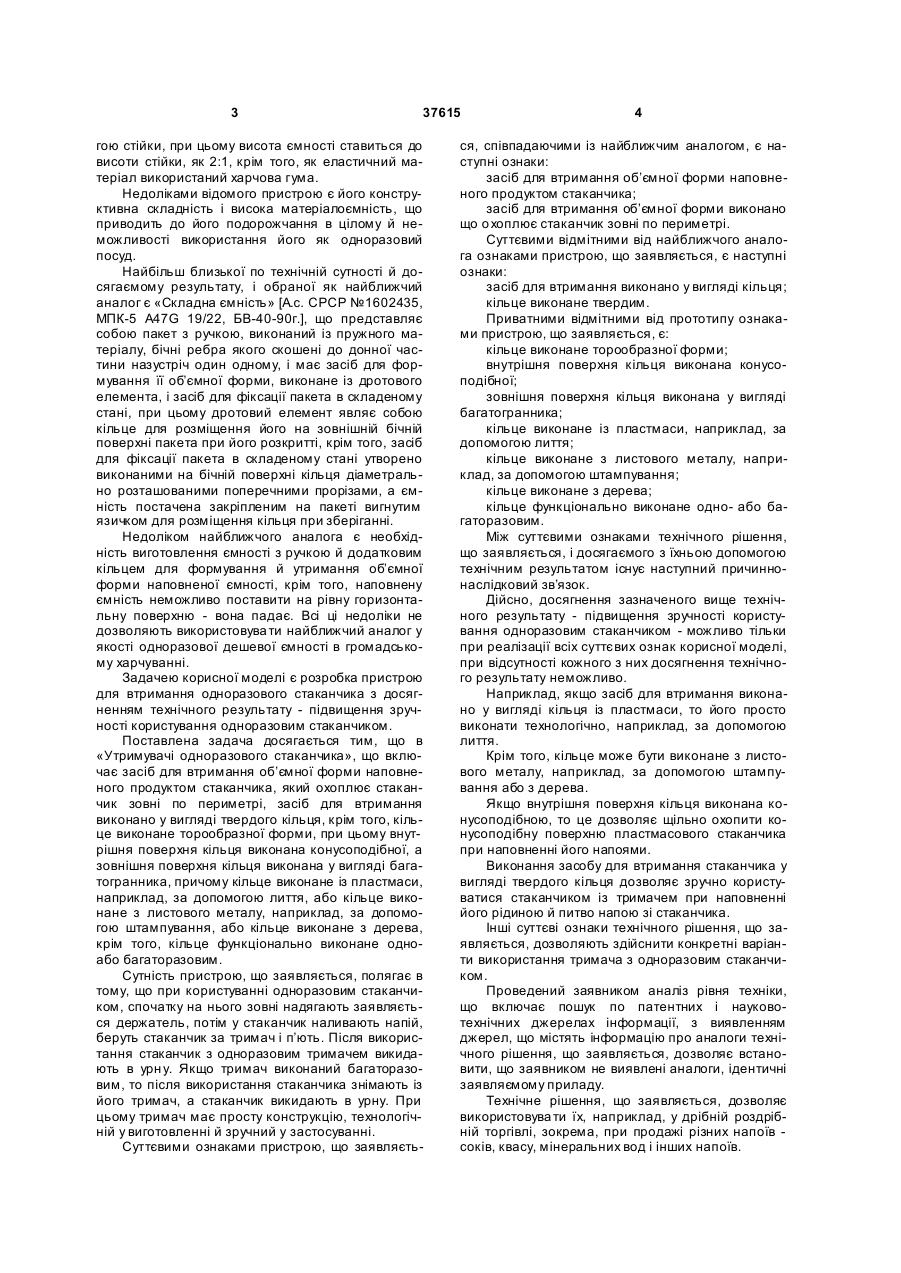

1. Утримувач одноразового стаканчика, що містить засіб для втримання об'ємної форми наповненого продуктом стаканчика, який охоплює стаканчик зовні по периметру, який відрізняється тим, що засіб для втримання виконано у вигляді твердого кільця. 2. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що кільце виконане тороподібної форми. 3. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що вн утрішня поверхня 3 37615 гою стійки, при цьому висота ємності ставиться до висоти стійки, як 2:1, крім того, як еластичний матеріал використаний харчова гума. Недоліками відомого пристрою є його конструктивна складність і висока матеріалоємність, що приводить до його подорожчання в цілому й неможливості використання його як одноразовий посуд. Найбільш близької по технічній сутності й досягаємому результату, і обраної як найближчий аналог є «Складна ємність» [А.с. СРСР №1602435, МПК-5 А47G 19/22, БВ-40-90г.], що представляє собою пакет з ручкою, виконаний із пружного матеріалу, бічні ребра якого скошені до донної частини назустріч один одному, і має засіб для формування її об’ємної форми, виконане із дротового елемента, і засіб для фіксації пакета в складеному стані, при цьому дротовий елемент являє собою кільце для розміщення його на зовнішній бічній поверхні пакета при його розкритті, крім того, засіб для фіксації пакета в складеному стані утворено виконаними на бічній поверхні кільця діаметрально розташованими поперечними прорізами, а ємність постачена закріпленим на пакеті вигнутим язичком для розміщення кільця при зберіганні. Недоліком найближчого аналога є необхідність виготовлення ємності з ручкою й додатковим кільцем для формування й утримання об’ємної форми наповненої ємності, крім того, наповнену ємність неможливо поставити на рівну горизонтальну поверхню - вона падає. Всі ці недоліки не дозволяють використовува ти найближчий аналог у якості одноразової дешевої ємності в громадському харчуванні. Задачею корисної моделі є розробка пристрою для втримання одноразового стаканчика з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. Поставлена задача досягається тим, що в «Утримувачі одноразового стаканчика», що включає засіб для втримання об’ємної форми наповненого продуктом стаканчика, який охоплює стаканчик зовні по периметрі, засіб для втримання виконано у вигляді твердого кільця, крім того, кільце виконане торообразної форми, при цьому внутрішня поверхня кільця виконана конусоподібної, а зовнішня поверхня кільця виконана у вигляді багатогранника, причому кільце виконане із пластмаси, наприклад, за допомогою лиття, або кільце виконане з листового металу, наприклад, за допомогою штампування, або кільце виконане з дерева, крім того, кільце функціонально виконане одноабо багаторазовим. Сутність пристрою, що заявляється, полягає в тому, що при користуванні одноразовим стаканчиком, спочатку на нього зовні надягають заявляється держатель, потім у стаканчик наливають напій, беруть стаканчик за тримач і п’ють. Після використання стаканчик з одноразовим тримачем викидають в урн у. Якщо тримач виконаний багаторазовим, то після використання стаканчика знімають із його тримач, а стаканчик викидають в урну. При цьому тримач має просту конструкцію, технологічній у виготовленні й зручний у застосуванні. Суттєвими ознаками пристрою, що заявляєть 4 ся, співпадаючими із найближчим аналогом, є наступні ознаки: засіб для втримання об’ємної форми наповненого продуктом стаканчика; засіб для втримання об’ємної форми виконано що о хоплює стаканчик зовні по периметрі. Суттєвими відмітними від найближчого аналога ознаками пристрою, що заявляється, є наступні ознаки: засіб для втримання виконано у вигляді кільця; кільце виконане твердим. Приватними відмітними від прототипу ознаками пристрою, що заявляється, є: кільце виконане торообразної форми; внутрішня поверхня кільця виконана конусоподібної; зовнішня поверхня кільця виконана у вигляді багатогранника; кільце виконане із пластмаси, наприклад, за допомогою лиття; кільце виконане з листового металу, наприклад, за допомогою штампування; кільце виконане з дерева; кільце функціонально виконане одно- або багаторазовим. Між суттєвими ознаками технічного рішення, що заявляється, і досягаємого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв’язок. Дійсно, досягнення зазначеного вище технічного результату - підвищення зручності користування одноразовим стаканчиком - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, при відсутності кожного з них досягнення технічного результату неможливо. Наприклад, якщо засіб для втримання виконано у вигляді кільця із пластмаси, то його просто виконати технологічно, наприклад, за допомогою лиття. Крім того, кільце може бути виконане з листового металу, наприклад, за допомогою штампування або з дерева. Якщо внутрішня поверхня кільця виконана конусоподібною, то це дозволяє щільно охопити конусоподібну поверхню пластмасового стаканчика при наповненні його напоями. Виконання засобу для втримання стаканчика у вигляді твердого кільця дозволяє зручно користуватися стаканчиком із тримачем при наповненні його рідиною й питво напою зі стаканчика. Інші суттєві ознаки технічного рішення, що заявляється, дозволяють здійснити конкретні варіанти використання тримача з одноразовим стаканчиком. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні заявляємому приладу. Технічне рішення, що заявляється, дозволяє використовува ти їх, наприклад, у дрібній роздрібній торгівлі, зокрема, при продажі різних напоїв соків, квасу, мінеральних вод і інших напоїв. 5 37615 Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичної реалізації й ілюструється кресленнями. На Фіг.1 зображений утримувач зі стаканчиком, на Фіг.2 зображений утримувач, вид зверху. Утримувач 1 пластмасового стаканчика 2 включає засіб для втримання об’ємної форми 3 наповненого продуктом стаканчика 2, що охоплює його зовні по периметрі. Засіб для втримання 3 виконано у вигляді твердого кільця 4. Тверде кільце 4 може бути виконано торообразної форми, причому внутрішня поверхня 5 кільця 4 може бути виконана конусоподібною для кращого обхватування стаканчика по периметру. А зовнішню поверхню 6 твердого кільця 4 доцільно виконати у вигляді багатогранника, наприклад, шести- або восьмикутника для зручності втримання наповненого продуктом стаканчика 2. Тверде кільце 4 може бути виготовлене із пластмаси, наприклад, за допомогою лиття. Крім того, тверде кільце 4 може бути виконана з тонкого листового металу, наприклад, за допомогою штампування, витяжки й/або гнучкі. Також тверде кільце 4 може бути виго товлене з дерева, наприклад, із твердих порід дерева бука, дуба, граба, ясена, кизилу, горіха. 6 При цьому тверде кільце 4 функціонально може бути виконано одноразовим (наприклад, із пластмаси) або багаторазовим (наприклад, з металу або дерева). Утримувач 1 стаканчика 2 у вигляді твердого кільця 4 надягають на порожній стаканчик 2 і заповнюють його рідким продуктом. Утримуючи стаканчик 2, наповнений рідким продуктом, за твердий утримувач 4, користувач випиває вміст стаканчика 2, а порожній стаканчик 2 з одноразовим утримувачем 1 викидає в урну. Якщо утримувач 1 виконаний багаторазовим, то користувач або продавець після використання стаканчика 2, виймають його із утримувача 1 і викидають, а утримувач 1 повторно використовують. Таким чином, пропоноване технічне рішення дозволяє вирішити завдання зручного користування одноразовим (наприклад, пластмасовим) стаканчиком, наповненим напоєм, причому технологія виготовлення утримувача 1 стаканчика 2 у вигляді твердого кільця 4 надзвичайно проста й не вимагає більших матеріальних і трудови х витрат. На підставі всього вищевикладеного можна зробити вивід, що задача, поставлена в дійсний корисній моделі - розробка пристрою для втримання одноразового стаканчика виконані з досягненням технічного результату - підвищення зручності користування одноразовим стаканчиком. 7 Комп’ютерна в ерстка А. Крулевський 37615 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
