Пристрій для торакоцентезу

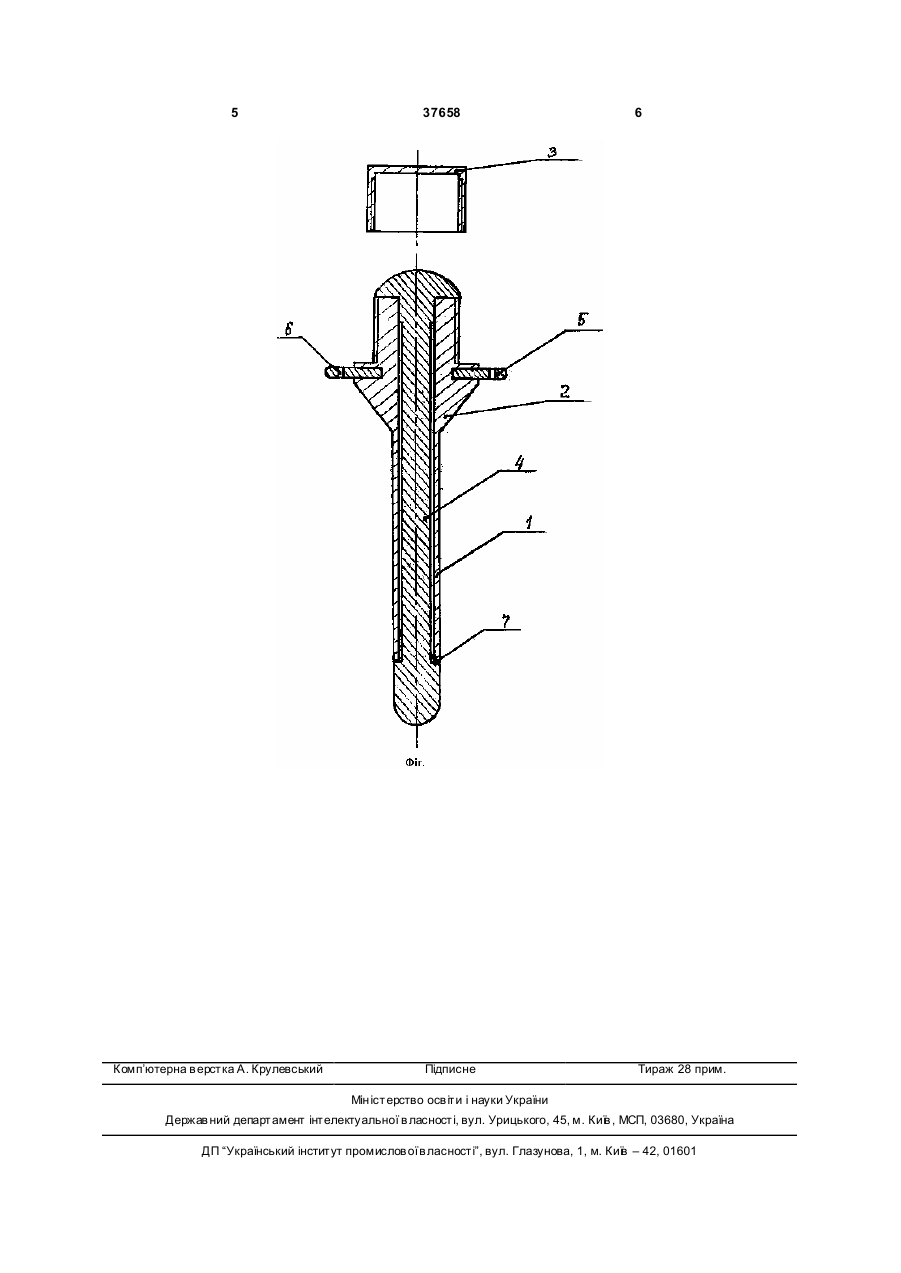

Пристрій для торакоцентезу, який містить порожнисту канюлю із обмежувачем та герметизую 3 37658 ючі виступи з пристосуваннями для фіксації нитки та різьбова кришка, яка розташована на проксимальному кінці канюлі, при цьому з'ємний металевий стилет округлений на дистальному кінці та має виїмку у місці розташування канюлі і дорівнює її товщині. Виконання канюлі із фторопласту та вибрана товщина стінки дозволяє досягати гнучкості пристрою, проводити багаторазову стерилізацію, не змінюючи форми. Фіксуючі виступи дозволяють фіксувати пристрій до шкіри ниткою за допомогою кисетного шва кругом пристрою. Введення різьбової кришки дає можливість герметизації плевральної порожнини при довготривалому знаходженні пристрою при проведенні повторних санацій та маніпуляцій. Наявність виїмки та її розташування, а також закруглений дистальний кінець знімного металевого стилету дозволяє зменшити додаткове травмування тканин під час прокола при проходженні через всі шари грудної стінки. Заявнику невідоме сукупного застосування вказаних ознак для динамічного нагляду за емпіємною порожниною. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображено загальний вигляд пристрою, що установлено в плевральній порожнині. В подальшому викладенні корисна модель описується у деталях, які приведені для данного конкретного прикладу, зображеного на кресленні. Пристрій містить порожнисту канюлю 1 із обмежувачем 2 та герметизуючим блоком 3 (кришкою) на проксимальному кінці, а також розташованим всередині канюлі 1 знімним металевим стилетом 4. Канюля 1 виконана з фторопласта з 4 товщиною стінки 0,7-0,9мм. У складі пристрою є також металеві фіксуючі виступи 5 з пристосуваннями 6 (отворами) для фіксації нитки та різьбова кришка 3, яка розташована на проксимальному кінці канюлі 1. Знімний металевий стилет 4 округлений на дистальному кінці та має виїмку 7 у місці розташування канюлі 1 і дорівнює товщині останньої. Пристрій працює наступним чином. В необхідному межребер'ї з урахуванням рентгенологічних даних в умовах місцевої анестезії 0,5% розчином новокаїну виконують розтин шкіри довжиною до 1,5см, далі фторопластовою канюлею 1 з металевим стилетом 4 всередині виконують торакоцентез, потім виймають стилет 4, вводять торакоскоп, виконують огляд емпіємної порожнини та через фторопластову канюлю 1 проводять поліхлорвінілову тр убку для виконання евакуації та санації плевральної порожнини. Можливо також введення коагулятора для роз'єднання спайок, фібринозних нашарувань. Після проведення маніпуляцій видаляють інструменти та фторопластову канюлю 1 закривають різьбовою кришкою 3. Прошивають кисетним швом навколо канюлі 1, нитку проводять через фіксуючі металеві виступи 5 та фіксують до шкіри. Таким чином, застосування вказаного пристрою дозволяє на довготривалий час залишати його в плевральній порожнині та проводити динамічний нагляд за емпіємною порожниною, здійснювати різноманітні лікувальні маніпуляції, а саме: повторні санації, видалення зрощень, фібринозних нашарувань. Також застосування пристрою дозволяє зменшити больовий синдром. 5 Комп’ютерна в ерстка А. Крулевський 37658 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
