Пристрій для диспергування сумішей

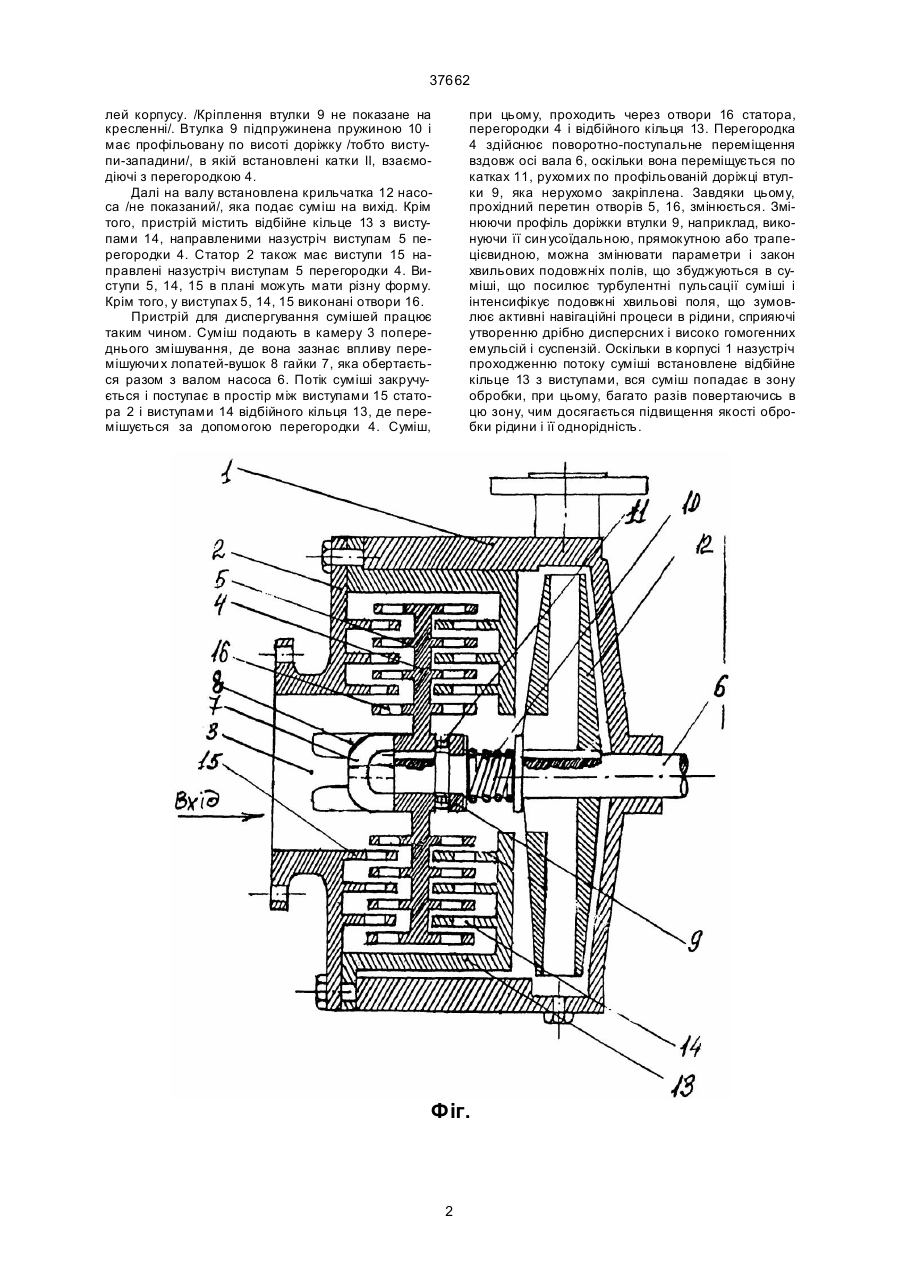

Пристрій для диспергування сумішей, що містить корпус, статор і перегородку, яка виконує функцію ротора з направленими назустріч одне одному виступами, причому перегородка має висту 37662 лей корпусу. /Кріплення втулки 9 не показане на кресленні/. Втулка 9 підпружинена пружиною 10 і має профільовану по висоті доріжку /тобто виступи-западини/, в якій встановлені катки II, взаємодіючі з перегородкою 4. Далі на валу встановлена крильчатка 12 насоса /не показаний/, яка подає суміш на вихід. Крім того, пристрій містить відбійне кільце 13 з виступами 14, направленими назустріч виступам 5 перегородки 4. Статор 2 також має виступи 15 направлені назустріч виступам 5 перегородки 4. Виступи 5, 14, 15 в плані можуть мати різну форму. Крім того, у виступах 5, 14, 15 виконані отвори 16. Пристрій для диспергування сумішей працює таким чином. Суміш подають в камеру 3 попереднього змішування, де вона зазнає впливу перемішуючи х лопатей-вушок 8 гайки 7, яка обертається разом з валом насоса 6. Потік суміші закручується і поступає в простір між виступами 15 статора 2 і виступами 14 відбійного кільця 13, де перемішується за допомогою перегородки 4. Суміш, при цьому, проходить через отвори 16 статора, перегородки 4 і відбійного кільця 13. Перегородка 4 здійснює поворотно-поступальне переміщення вздовж осі вала 6, оскільки вона переміщується по катках 11, рухомих по профільованій доріжці втулки 9, яка нерухомо закріплена. Завдяки цьому, прохідний перетин отворів 5, 16, змінюється. Змінюючи профіль доріжки втулки 9, наприклад, виконуючи її син усоїдальною, прямокутною або трапецієвидною, можна змінювати параметри і закон хвильових подовжніх полів, що збуджуються в суміші, що посилює турбулентні пульсації суміші і інтенсифікує подовжні хвильові поля, що зумовлює активні навігаційні процеси в рідини, сприяючі утворенню дрібно дисперсних і високо гомогенних емульсій і суспензій. Оскільки в корпусі 1 назустріч проходженню потоку суміші встановлене відбійне кільце 13 з виступами, вся суміш попадає в зону обробки, при цьому, багато разів повертаючись в цю зону, чим досягається підвищення якості обробки рідини і її однорідність. Фіг. 2 37662 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
