Пристрій для диспергування сумішей

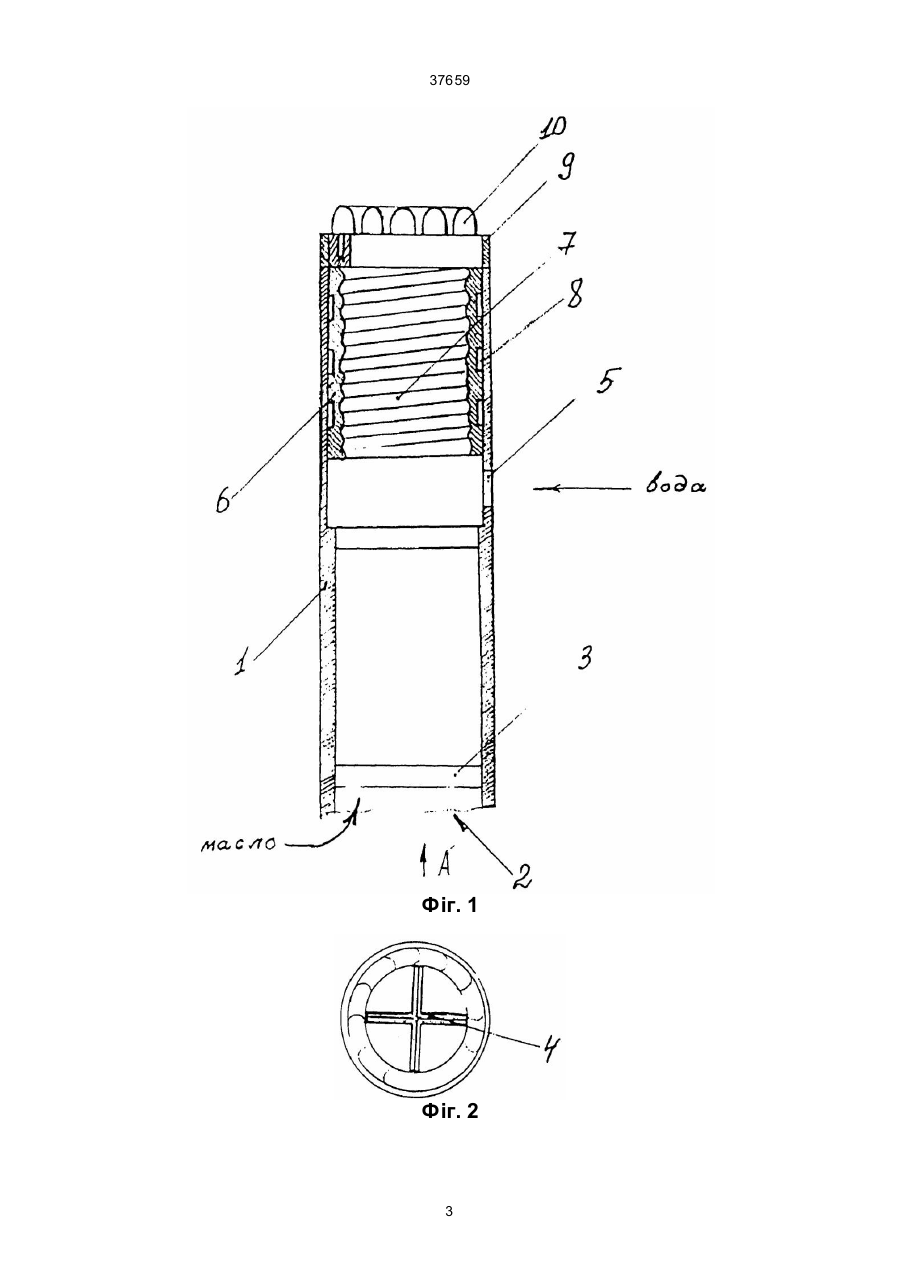

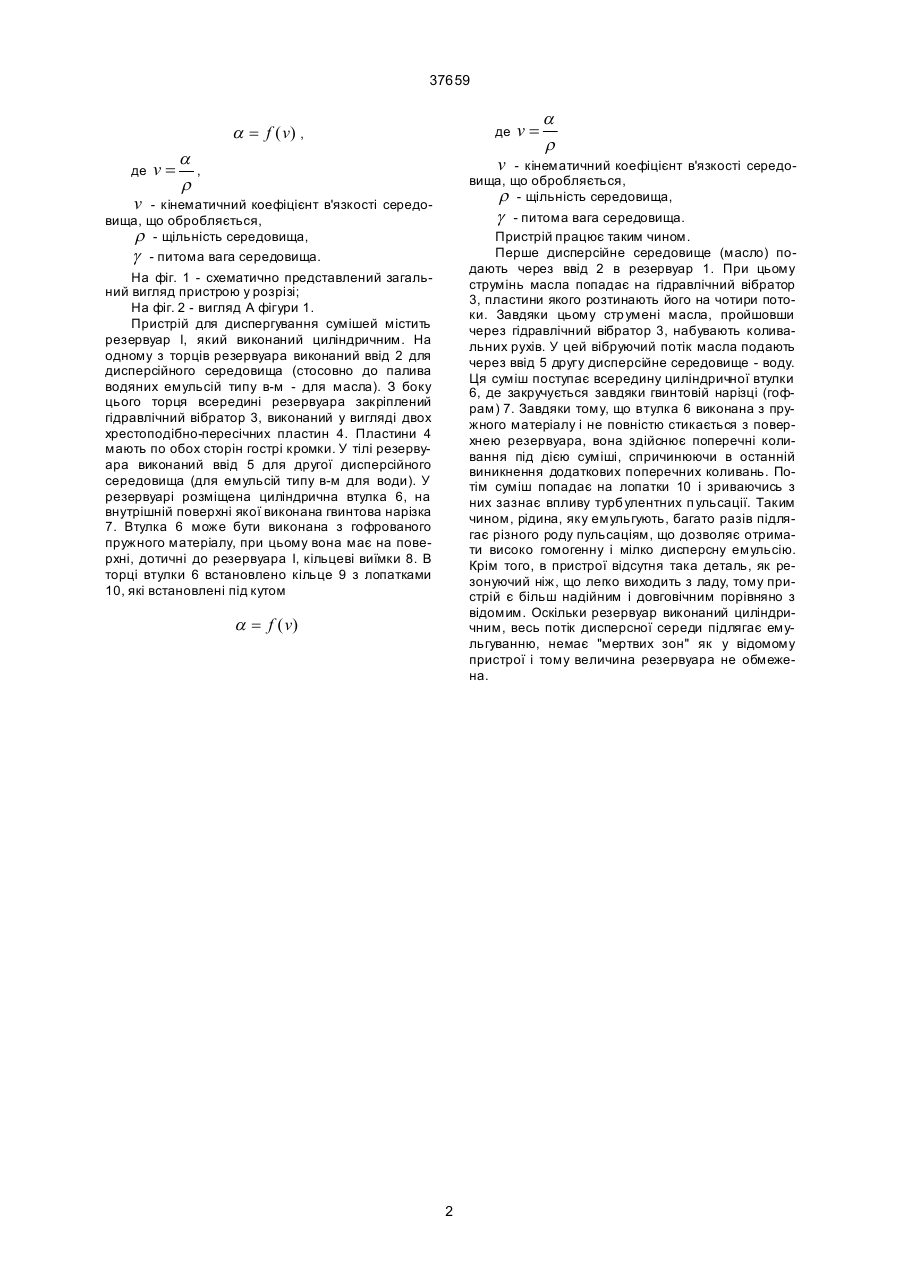

1. Пристрій для диспергування сумішей, що містить резервуар з двома окремими вводами для відповідних дисперсних середовищ і встановлений в ньому гідравлічний вібратор, який відрізняється тим, що резервуар виконаний у вигляді циліндра, гідравлічний вібратор виконаний у вигляді двох хрестоподібне пересічних в плані пластин з гострими кромками і розміщений у напрямку руху одного з середовищ, крім того, пристрій має циліндричну втулку, вн утрішня поверхня якої має гвинто ву нарізку і лопатки, закріплені по колу резервуара за допомогою кільця. 2. Пристрій по п. 1, який відрізняється тим, що циліндрична втулка виконана з пружного матеріалу. 3. Пристрій по п. 1, який відрізняється тим, що лопатки закріплені під кутом Пристрій для диспергування сумішей призначений для отримання високо гомогенних і мілко дисперсних емульсій і суспензій, зокрема, для отримання паливо - водяних емульсій для двигунів внутрішнього згоряння. Відомий пристрій для диспергування і емульгування рідин під дією ультразвукових коливань, що складається з резервуара, в якому відбувається емульгування і який заповнений дисперсійною середою (наприклад, маслом) і має ввід для масла і води, тобто другої дисперсійної середи, яка безперервно підводиться до резервуара, а також має гідравлічний вібратор, виконаний у вигляді ультразвукового свистка. Співвідношення масла і води відповідає необхідному вмісту дисперсної фази. Це сполучення перетворюється в емульсію під дією ультразвукових коливань, джерелом яких служить ультразвуковий свисток (Іванов Д.М., Паливні емульсії, М., Енергетика, 1968 p., c. 67-68). Недоліком відомого пристрою є швидкий вихід з строю резонуючої пластини ультразвукового свистка внаслідок впливу на неї високих динамічних навантажень сумірних з міцністю від утомленості матеріалу. Крім того, пристрій не забезпечує необхідну ступінь диспергування паливо - водяних сумішей, а також їх однорідності, так як рідина, яка знахо диться у стінок резервуара, в утворенні емульсії не бере участь. Задачею даного винаходу є удосконалення пристрою для диспергування сумішей шляхом зміни форми резервуара і конструкції гідравлічного вібратора, що дозволить посилити турбулентні пульсації і створити поперечні коливання в потоку емульгуємої рідини, що в результаті дозволить отримати високо гомогенну і мілко дисперсну емульсію при підвищенні довговічності і надійності пристрою. Поставлена задача вирішується тим, що в пристрої для диспергування сумішей, що містить резервуар з двома вводами для відповідних дисперсійних середовищ, і встановлений в йому гідравлічний вібратор, згідно з винаходом, резервуар виконаний у вигляді циліндра і має на своєму торці ввід для першого дисперсійного середовища і послідовно розміщені у напрямі руху вказаного середовища гідравлічний вібратор у вигляді двох хрестоподібне пересічних в плані пластин з гострими кромками, ввід для другого дисперсійного середовища, циліндричну втулку, внутрішня поверхня якої має гвинтову нарізку і лопатки, закріплені по колу резервуара за допомогою кільця. Переважно циліндрична втулка виконана з пружного матеріалу, а лопатки закріплені під кутом a = f (v) v = g / r , де: v - кінематичний коефіцієнт в'язкості середовища, що обробляється; r - щільність середовища, UA (11) 37659 (13) A - питома вага середовища. (19) g 37659 a = f (v) , де v= a r де v= a r v - кінематичний коефіцієнт в'язкості середовища, що обробляється, r - щільність середовища, g - питома вага середовища. Пристрій працює таким чином. Перше дисперсійне середовище (масло) подають через ввід 2 в резервуар 1. При цьому струмінь масла попадає на гідравлічний вібратор 3, пластини якого розтинають його на чотири потоки. Завдяки цьому стр умені масла, пройшовши через гідравлічний вібратор 3, набувають коливальних рухів. У цей вібруючий потік масла подають через ввід 5 другу дисперсійне середовище - воду. Ця суміш поступає всередину циліндричної втулки 6, де закручується завдяки гвинтовій нарізці (гофрам) 7. Завдяки тому, що втулка 6 виконана з пружного матеріалу і не повністю стикається з поверхнею резервуара, вона здійснює поперечні коливання під дією суміші, спричинюючи в останній виникнення додаткових поперечних коливань. Потім суміш попадає на лопатки 10 і зриваючись з них зазнає впливу турбулентних п ульсації. Таким чином, рідина, яку емульгують, багато разів підлягає різного роду пульсаціям, що дозволяє отримати високо гомогенну і мілко дисперсну емульсію. Крім того, в пристрої відсутня така деталь, як резонуючий ніж, що легко виходить з ладу, тому пристрій є більш надійним і довговічним порівняно з відомим. Оскільки резервуар виконаний циліндричним, весь потік дисперсної середи підлягає емульгуванню, немає "мертвих зон" як у відомому пристрої і тому величина резервуара не обмежена. , v - кінематичний коефіцієнт в'язкості середовища, що обробляється, r - щільність середовища, g - питома вага середовища. На фіг. 1 - схематично представлений загальний вигляд пристрою у розрізі; На фіг. 2 - вигляд А фігури 1. Пристрій для диспергування сумішей містить резервуар І, який виконаний циліндричним. На одному з торців резервуара виконаний ввід 2 для дисперсійного середовища (стосовно до палива водяних емульсій типу в-м - для масла). З боку цього торця всередині резервуара закріплений гідравлічний вібратор 3, виконаний у вигляді двох хрестоподібно-пересічних пластин 4. Пластини 4 мають по обох сторін гострі кромки. У тілі резервуара виконаний ввід 5 для другої дисперсійного середовища (для емульсій типу в-м для води). У резервуарі розміщена циліндрична втулка 6, на внутрішній поверхні якої виконана гвинтова нарізка 7. Втулка 6 може бути виконана з гофрованого пружного матеріалу, при цьому вона має на поверхні, дотичні до резервуара І, кільцеві виїмки 8. В торці втулки 6 встановлено кільце 9 з лопатками 10, які встановлені під кутом a = f (v) 2 37659 Фіг. 1 Фіг. 2 3 37659 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
