Канатна установка для збирання деревини з площі лісосіки

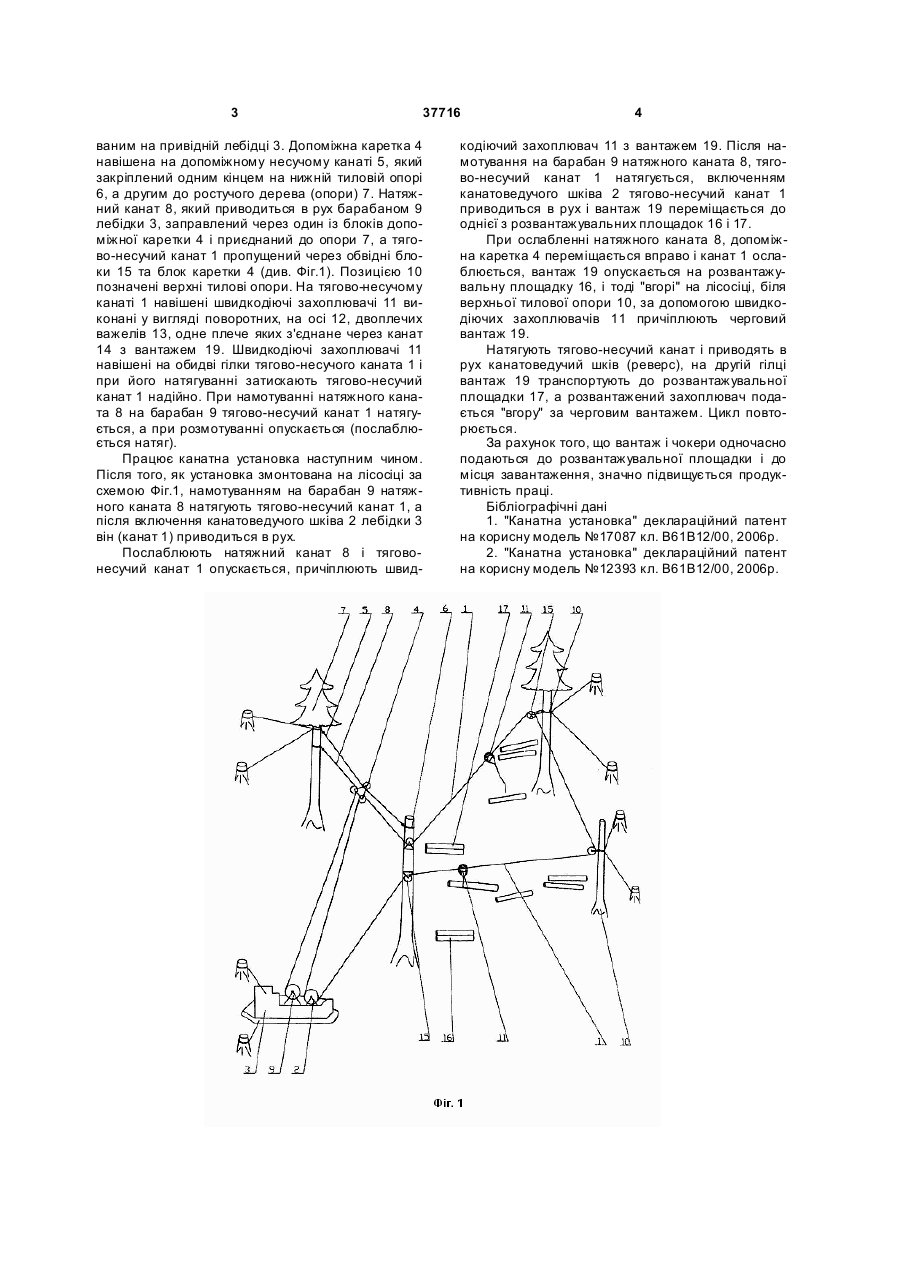

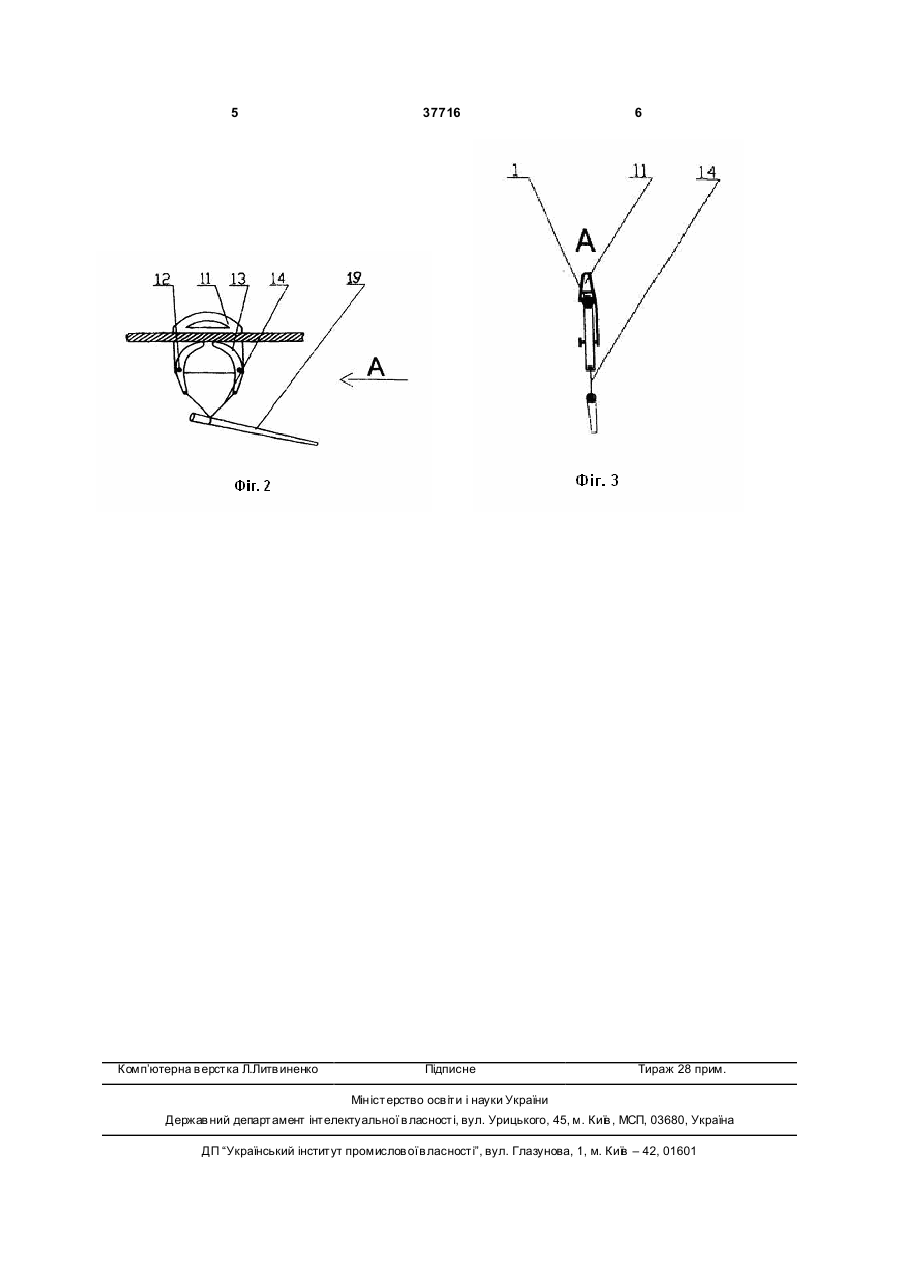

Канатна установка для збирання деревини з площі лісосіки, що містить тягово-несучий канат, каретку, привідну лебідку з канатоведучим шківом, 3 37716 ваним на привідній лебідці 3. Допоміжна каретка 4 навішена на допоміжному несучому канаті 5, який закріплений одним кінцем на нижній тиловій опорі 6, а другим до ростучого дерева (опори) 7. Натяжний канат 8, який приводиться в рух барабаном 9 лебідки 3, заправлений через один із блоків допоміжної каретки 4 і приєднаний до опори 7, а тягово-несучий канат 1 пропущений через обвідні блоки 15 та блок каретки 4 (див. Фіг.1). Позицією 10 позначені верхні тилові опори. На тягово-несучому канаті 1 навішені швидкодіючі захоплювачі 11 виконані у вигляді поворотних, на осі 12, двоплечих важелів 13, одне плече яких з'єднане через канат 14 з вантажем 19. Швидкодіючі захоплювачі 11 навішені на обидві гілки тягово-несучого каната 1 і при його натягуванні затискають тягово-несучий канат 1 надійно. При намотуванні натяжного каната 8 на барабан 9 тягово-несучий канат 1 натягується, а при розмотуванні опускається (послаблюється натяг). Працює канатна установка наступним чином. Після того, як установка змонтована на лісосіці за схемою Фіг.1, намотуванням на барабан 9 натяжного каната 8 натягують тягово-несучий канат 1, а після включення канатоведучого шківа 2 лебідки 3 він (канат 1) приводиться в рух. Послаблюють натяжний канат 8 і тяговонесучий канат 1 опускається, причіплюють швид 4 кодіючий захоплювач 11 з вантажем 19. Після намотування на барабан 9 натяжного каната 8, тягово-несучий канат 1 натягується, включенням канатоведучого шківа 2 тягово-несучий канат 1 приводиться в рух і вантаж 19 переміщається до однієї з розвантажувальних площадок 16 і 17. При ослабленні натяжного каната 8, допоміжна каретка 4 переміщається вправо і канат 1 ослаблюється, вантаж 19 опускається на розвантажувальну площадку 16, і тоді "вгорі" на лісосіці, біля верхньої тилової опори 10, за допомогою швидкодіючих захоплювачів 11 причіплюють черговий вантаж 19. Натягують тягово-несучий канат і приводять в рух канатоведучий шків (реверс), на другій гілці вантаж 19 транспортують до розвантажувальної площадки 17, а розвантажений захоплювач подається "вгору" за черговим вантажем. Цикл повторюється. За рахунок того, що вантаж і чокери одночасно подаються до розвантажувальної площадки і до місця завантаження, значно підвищується продуктивність праці. Бібліографічні дані 1. "Канатна установка" деклараційний патент на корисну модель №17087 кл. В61В12/00, 2006р. 2. "Канатна установка" деклараційний патент на корисну модель №12393 кл. В61В12/00, 2006р. 5 Комп’ютерна в ерстка Л.Литв иненко 37716 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
