Спосіб дегазації виймальної дільниці шахти

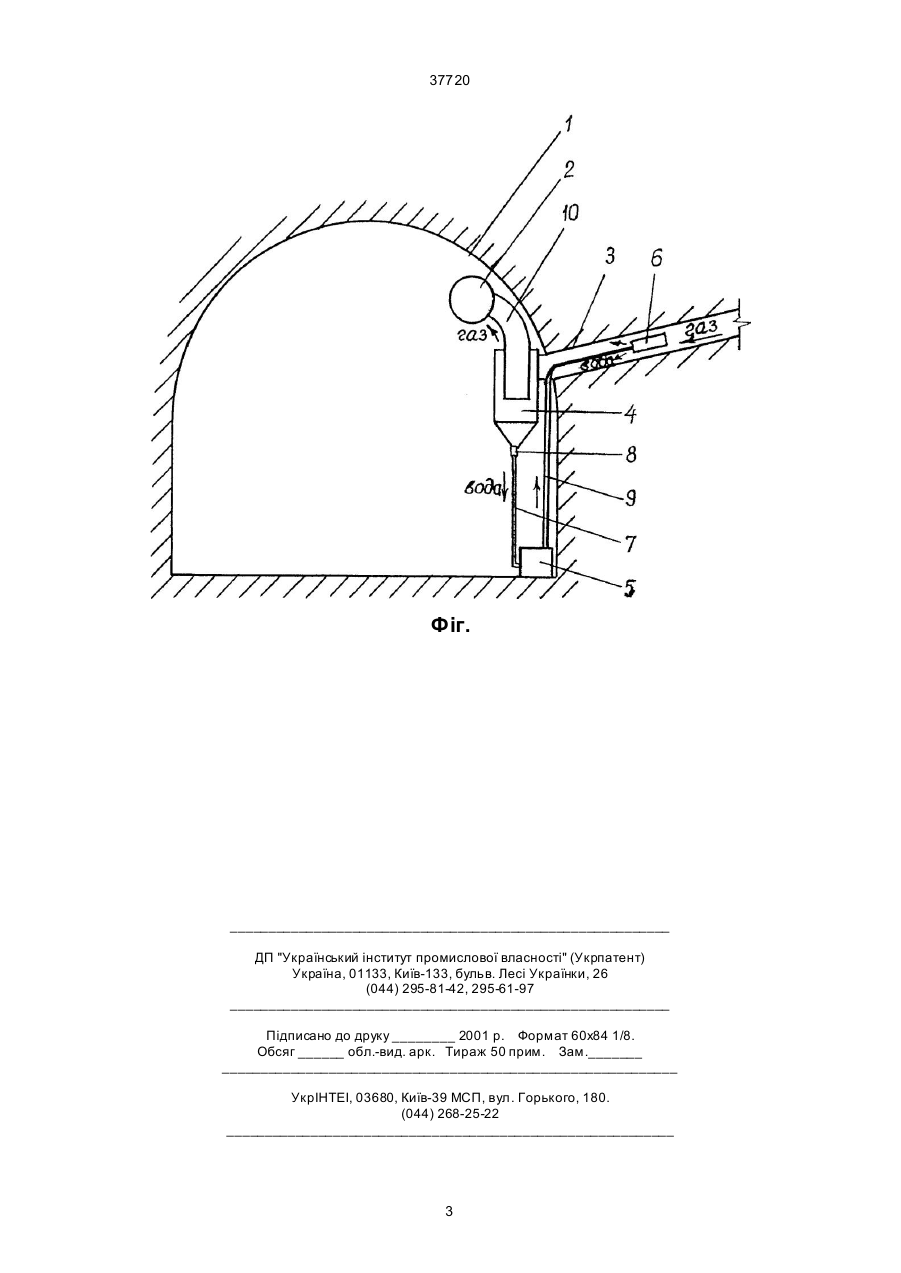

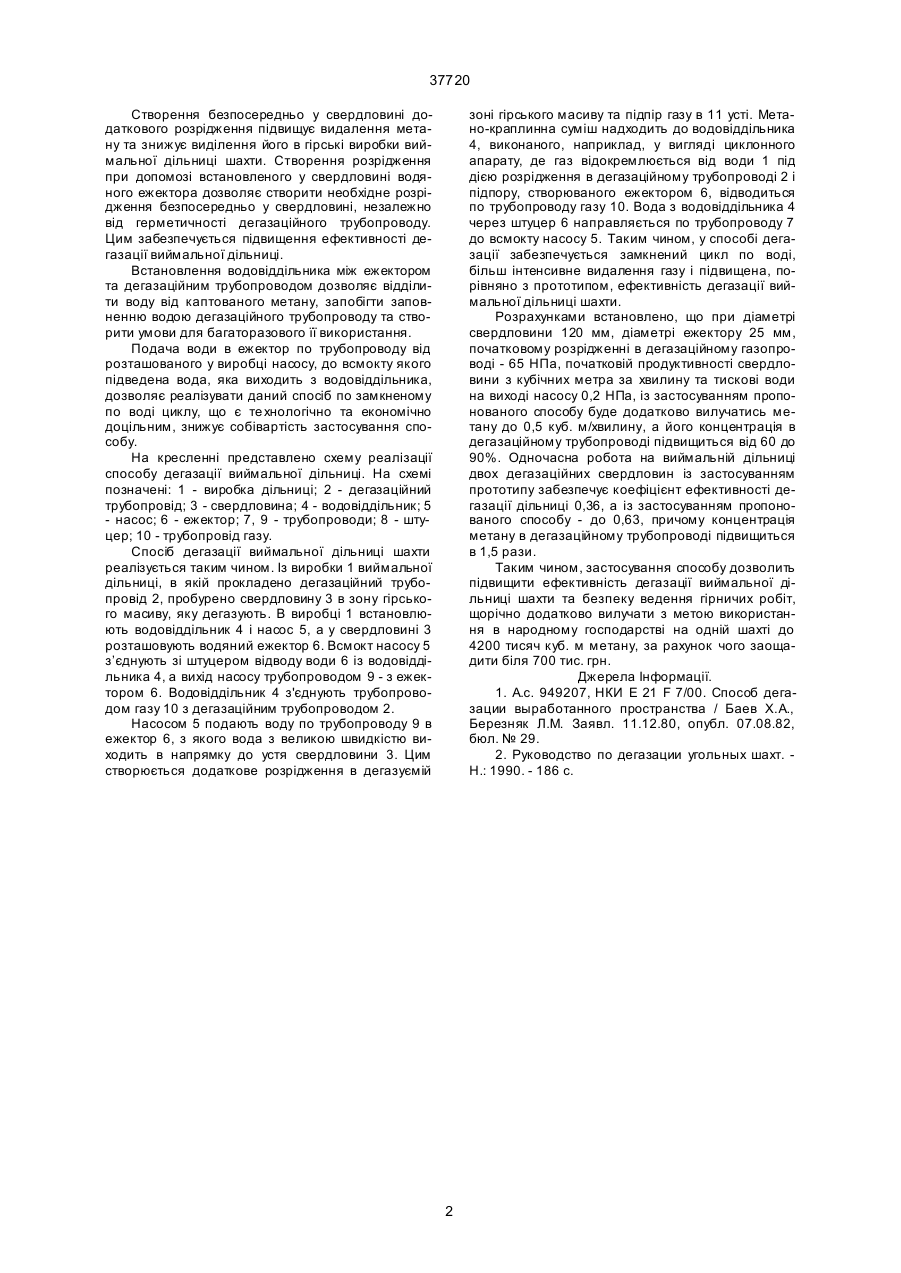

Спосіб дегазації виймальної дільниці шахти, включаючий буріння свердловини в гірському ма 37720 Створення безпосередньо у свердловині додаткового розрідження підвищує видалення метану та знижує виділення його в гірські виробки виймальної дільниці шахти. Створення розрідження при допомозі встановленого у свердловині водяного ежектора дозволяє створити необхідне розрідження безпосередньо у свердловині, незалежно від герметичності дегазаційного трубопроводу. Цим забезпечується підвищення ефективності дегазації виймальної дільниці. Встановлення водовіддільника між ежектором та дегазаційним трубопроводом дозволяє відділити воду від каптованого метану, запобігти заповненню водою дегазаційного трубопроводу та створити умови для багаторазового її використання. Подача води в ежектор по трубопроводу від розташованого у виробці насосу, до всмокту якого підведена вода, яка виходить з водовіддільника, дозволяє реалізувати даний спосіб по замкненому по воді циклу, що є те хнологічно та економічно доцільним, знижує собівартість застосування способу. На кресленні представлено схему реалізації способу дегазації виймальної дільниці. На схемі позначені: 1 - виробка дільниці; 2 - дегазаційний трубопровід; 3 - свердловина; 4 - водовіддільник; 5 - насос; 6 - ежектор; 7, 9 - трубопроводи; 8 - штуцер; 10 - трубопровід газу. Спосіб дегазації виймальної дільниці шахти реалізується таким чином. Із виробки 1 виймальної дільниці, в якій прокладено дегазаційний трубопровід 2, пробурено свердловину 3 в зону гірського масиву, яку дегазують. В виробці 1 встановлюють водовіддільник 4 і насос 5, а у свердловині 3 розташовують водяний ежектор 6. Всмокт насосу 5 з’єднують зі штуцером відводу води 6 із водовіддільника 4, а вихід насосу трубопроводом 9 - з ежектором 6. Водовіддільник 4 з'єднують трубопроводом газу 10 з дегазаційним трубопроводом 2. Насосом 5 подають воду по трубопроводу 9 в ежектор 6, з якого вода з великою швидкістю виходить в напрямку до устя свердловини 3. Цим створюється додаткове розрідження в дегазуємій зоні гірського масиву та підпір газу в 11 усті. Метано-краплинна суміш надходить до водовіддільника 4, виконаного, наприклад, у вигляді циклонного апарату, де газ відокремлюється від води 1 під дією розрідження в дегазаційному трубопроводі 2 і підпору, створюваного ежектором 6, відводиться по трубопроводу газу 10. Вода з водовіддільника 4 через штуцер 6 направляється по трубопроводу 7 до всмокту насосу 5. Таким чином, у способі дегазації забезпечується замкнений цикл по воді, більш інтенсивне видалення газу і підвищена, порівняно з прототипом, ефективність дегазації виймальної дільниці шахти. Розрахунками встановлено, що при діаметрі свердловини 120 мм, діаметрі ежектору 25 мм, початковому розрідженні в дегазаційному газопроводі - 65 НПа, початковій продуктивності свердловини з кубічних метра за хвилину та тискові води на виході насосу 0,2 НПа, із застосуванням пропонованого способу буде додатково вилучатись метану до 0,5 куб. м/хвилину, а його концентрація в дегазаційному трубопроводі підвищиться від 60 до 90%. Одночасна робота на виймальній дільниці двох дегазаційних свердловин із застосуванням прототипу забезпечує коефіцієнт ефективності дегазації дільниці 0,36, а із застосуванням пропонованого способу - до 0,63, причому концентрація метану в дегазаційному трубопроводі підвищиться в 1,5 рази. Таким чином, застосування способу дозволить підвищити ефективність дегазації виймальної дільниці шахти та безпеку ведення гірничих робіт, щорічно додатково вилучати з метою використання в народному господарстві на одній шахті до 4200 тисяч куб. м метану, за рахунок чого заощадити біля 700 тис. грн. Джерела Інформації. 1. А.с. 949207, НКИ Е 21 F 7/00. Способ дегазации выработанного пространства / Баев Х.А., Березняк Л.М. Заявл. 11.12.80, опубл. 07.08.82, бюл. № 29. 2. Руководство по дегазации угольных шахт. Н.: 1990. - 186 с. 2 37720 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
