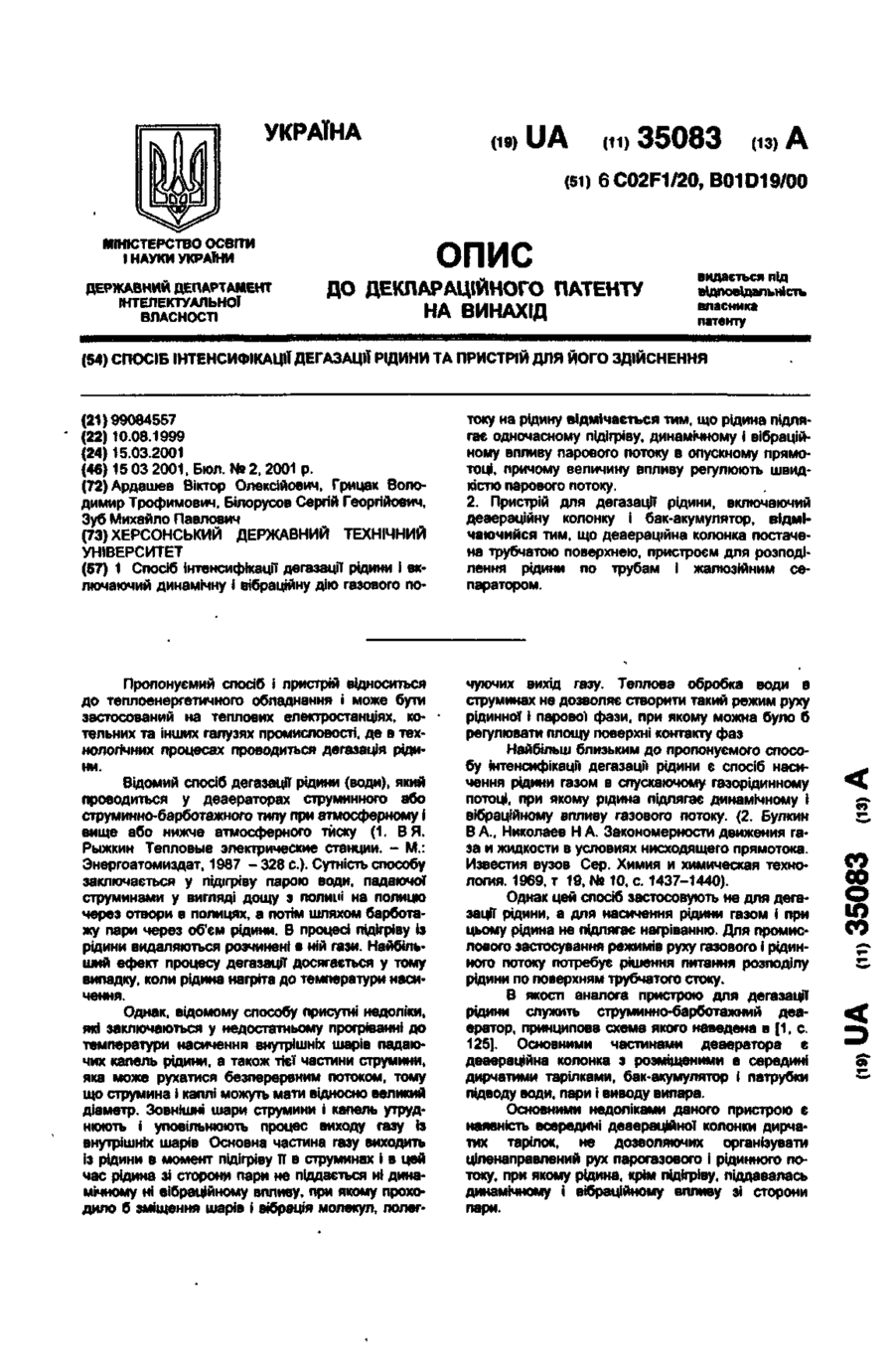

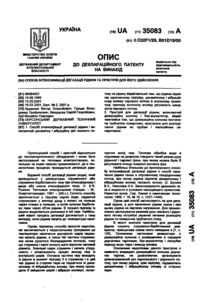

Спосіб інтенсифікації дегазації рідини та пристрій для його здійснення

1 Спосіб інтенсифікації дегазації рідини і включаючий динамічну і вібраційну дію газового по* току на рідину відмічається тим, що рідина підлягає одночасному підігріву, динамічному І вібраційному впливу парового потоку в опускному прямотоці, причому величину впливу регулюють швидкістю парового потоку. 2. Пристрій для дегазації рідини, включаючий деаераційну колонку і бак-акумулягор, В І Д М І чаючийся тим, що деаераційна колонка постачена трубчатою поверхнею, пристроєм для розподілення рідини по трубам І жалюзійним сепаратором. Пропонуємий спосіб і пристрій відноситься до теплоенергетичного обладнання і може бути застосований на теплових електростанціях, котельних та інших галузях промисловості, де в технологічних процесах проводиться дегазація рідини. Відомий спосіб дегазації рідини (води), який проводиться у деаераторах струминного або струминно-барботажного типу при атмосферному і вище або нижче атмосферного тиску ( 1 . В.Я. Рыжкин. Тепловые электрические станции. - М.: Энергоатомиэдат, 1987. - 328 с ) . Сутність способу заключаться у підігріву парою води, падаючої струминами у вигляді дощу з полиііі на полицю через отвори в полицях, а потім шляхом барботажу пари через об'єм рідини. В процесі підігріву із рідини видаляються розчинені в ній гази. Найбільший ефект процесу дегазації досягається у тому випадку, коли рідина нагріта до температури насичення. Однак, відомому способу присутні недоліки, які заключаются у недостатньому прогріванні до температури насичення внутрішніх шарів падаючих капель рідини, а також тієї частини струмини, яка може рухатися безперервним потоком, тому що струмина і каплі можуть мати відносно великий діаметр. Зовнішні шари струмини і капель утруднюють і уповільнюють процес виходу газу Із внутрішніх шарів. Основна частина газу виходить чуючих вихід газу. Теплова обробка води 8 струминах не дозволяє створити такий режим руху рідинної і парової фази, при якому можна було б регулювати площу поверхні контакту фаз. Найбільш близьким до пропонуємого способу інтенсифікації дегазації' рідини є спосіб насичення рідини газом в спускаючому газорідинному потоці, при якому рідина підлягає динамічному і вібраційному впливу газового потоку. (2. Булкин В А., Николаев Н.А. Закономерности движения газа и жидкости в условиях нисходящего прямотока. Известия вузов. Сер. Химия и химическая технология. 1969, т 19, № 10, с. 1437-1440). Однак цей спосіб застосовують не для дегазації рідини, а для насичення рідини газом і при цьому рідина не підлягає нагріванню. Для промислового застосування режимів руху газового і рідинного потоку потребує рішення питання розподілу рідини по поверхням трубчатого стоку. В якосп аналога пристрою для дегазації рідини служить струминно-барботажний деаератор, принципова схема якого наведена в [ 1 , с 125]. Основними частинами деаератора є деаераційна колонка з розміщеними в середині дирчатими тарілками, бак-акумулятор і патрубки підводу води, пари І виводу випара. Основними недоліками даного пристрою є наявність всередині деаераційної колонки дирчатих тарілок, не дозволяючих організувати шленапоавлений nvx паоогазовога і оідиннога по ІЗ ОІЯИМИ В МОМеНТ ninimiBV її В CTDVMHHax І В U6H CO 00 о ю
