Магнітореологічна муфта

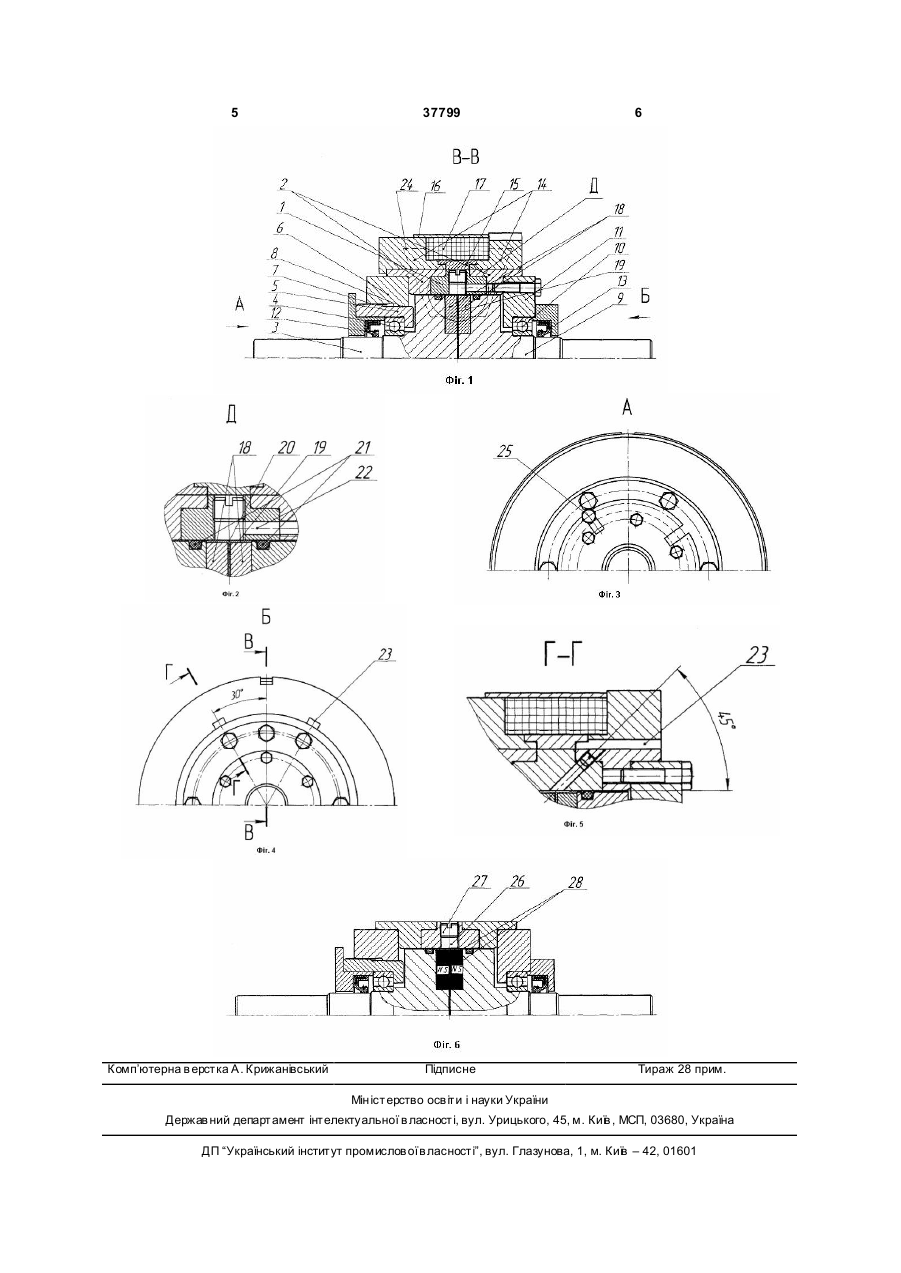

1. Магнітореологічна муфта, що містить корпус з обмоткою збудження, в якому вмонтовані: ведуча частина, яка складається із підшипникового корпусу, в якому на підшипнику кочення вмонтований ведучий вал, і ведена частина, яка скла 3 37799 4 метрів і робочих режимів, шляхом регулювання Робочий зазор 19 між робочими дисками 18, робочого зазору. ведучим 3 і веденим валом 9 заповнений магнітоДля вирішення задачі в магнітореологічній реологічною рідиною 20, яка утримується в робомуфті, що містить корпус з обмоткою збудження, в чому зазорі 19 ущільнювальними кільцями 21. якому вмонтовані: ведуча частина яка складається Для визначення температури, магнітної індукіз підшипникового корпусу в якому на підшипнику ції в робочому зазорі 19 і у нерухомому корпусі, кочення вмонтований ведучий вал, і ведена часзроблені оглядові канавки 22, 23 (Г - Г). тина яка складається із підшипникового корпусу в Муфта працює в такий спосіб якому на підшипнику кочення вмонтований ведеПри відключеному живленні в обмотці збуний вал, із закріпленими на ведучому і веденому дження 17, ведучий вал 3 обертається вільно в валах робочими дисками, які утворюють робочий підшипнику кочення 4, не передаючи при цьому зазор, заповнений магнітореологічною рідиною, обертовий момент. що ущільнюється двома ущільнювальними кільПри подачі живлення до обмотки збудження цями, підшипниковий корпус ведучої частини 17 магнітне поле створюване нею (показано на складається з немагнітної гайки і немагнітної втулкресленні штриховою лінією 24) замикається через ки, яка установлена по різьбі і точній посадці з магнітопроводи корпусу обмотки збудження 14, зазором в немагнітну гайку. Корпус розділений на магнітопроводи нерухомого корпусу 2, ведучий 3 і дві частини: нерухомий корпус і корпус обмотки ведений 9 вали, робочі диски 18 і робочий зазор збудження. 19, який заповнений магнітореологічною рідиною Сутність технічного рішення пояснюється кре20. сленням, де запропонована конструкція магнітоУ результаті дії магнітного поля в магнітореореологічної муфти. логічній рідині 20 із феромагнітних часток утворюФіг.1. Головний вигляд магнітореологічної муються зв'язки, орієнтовані уздовж магнітних силофти. вих ліній і з'єднуючі ведучий 3 і ведений 9 вали, із Фіг.2. Збільшений вигляд робочого зазору. установленими на них робочими дисками 18. ВеФіг.3. Вид А. Фіксація немагнітної втулки віднодучий вал 9 при цьому передає обертовий момент. сно немагнітної гайки. Робочий зазор 19 змінюється за допомогою Фіг.4. Вид Б. розташування оглядових канавок. складальної одиниці яка складається з немагнітної Фіг.5. Розріз Г-Г, оглядова канавка гайки 6 і немагнітної втулки 5, що встановлена в Фіг.6. Варіант магнітореологічної муфти з винемагнітної гайку 6 по різьбі 7 і точній посадці з користанням постійних магнітів. зазором 8. Робочий зазор 19 змінюється шляхом Муфта містить нерухомий корпус, що складапровертання немагнітної втулки 5 відносно гайки 6 ється з немагнітної проставки 1 і двох магнітопропо різьбі 7. водів 2, виконаних з феромагнітного матеріалу. У Фіксація немагнітної втулки 5 відносно немагнерухомий корпус вмонтовані ведуча і ведена часнітної гайки 6 забезпечується болтом 25. тини. Заповнення магнітореологічною рідиною 20 Ведуча частина складається із ведучого вала робочого зазору 19 здійснюється через оглядові 3 який вмонтований на підшипнику кочення 4 в отвори 26, які закриваються пробками 27. немагнітну втулк у 5. Немагнітна втулка 5 встановКонтроль робочого зазору відбувається по чолена в немагнітну гайку 6 по різьбі 7 і точній посатирьох точках за допомогою вимірювальних щупів дці з зазором 8 і має можливість переміщуватись ГОСТ 882-75, які вставляються в оглядові отвори відносно гайки в осьовому напрямку. 26 між робочими дисками 18. Ведена частина складається з веденого вала Доступ до оглядових отворів 26 здійснюється 9, який вставлений на підшипнику кочення 10 в шляхом зміщення корпуса обмотки збудження віднемагнітний підшипниковий корпус 11. носно нерухомого корпусу. Ведучий 3 і ведений вал 9 обертаються в підПри проведенні випробувань муфти з постійшипниках кочення 4 і 10 і ущільнюються манжетними магнітами, конструкція змінюється шляхом ними ущільненнями 12, 13. зняття корпуса обмотки збудження і заміни робоНа нерухомий корпус змонтований по посадці чих дисків 18 виготовлених з феромагнітного маз зазором корпус обмотки збудження, що складатеріалу на робочі диски виготовлені з постійних ється із двох магнітопроводів 14, виконаних з фемагнітів 28. Контроль робочого зазору 19 і заповромагнітного матеріалу, немагнітної проставки 15, нення його магнітореологічною рідиною здійснюнемагнітного кожуха 16 і обмотки збудження 17. ється аналогічно варіанту з обмоткою збудження. На ведучий 3 і ведений 9 вал установлені робочі диски 18, виконані з феромагнітного матеріалу. 5 Комп’ютерна в ерстка А. Крижанівський 37799 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
