Спосіб відлякування риби та пристрій для його реалізації

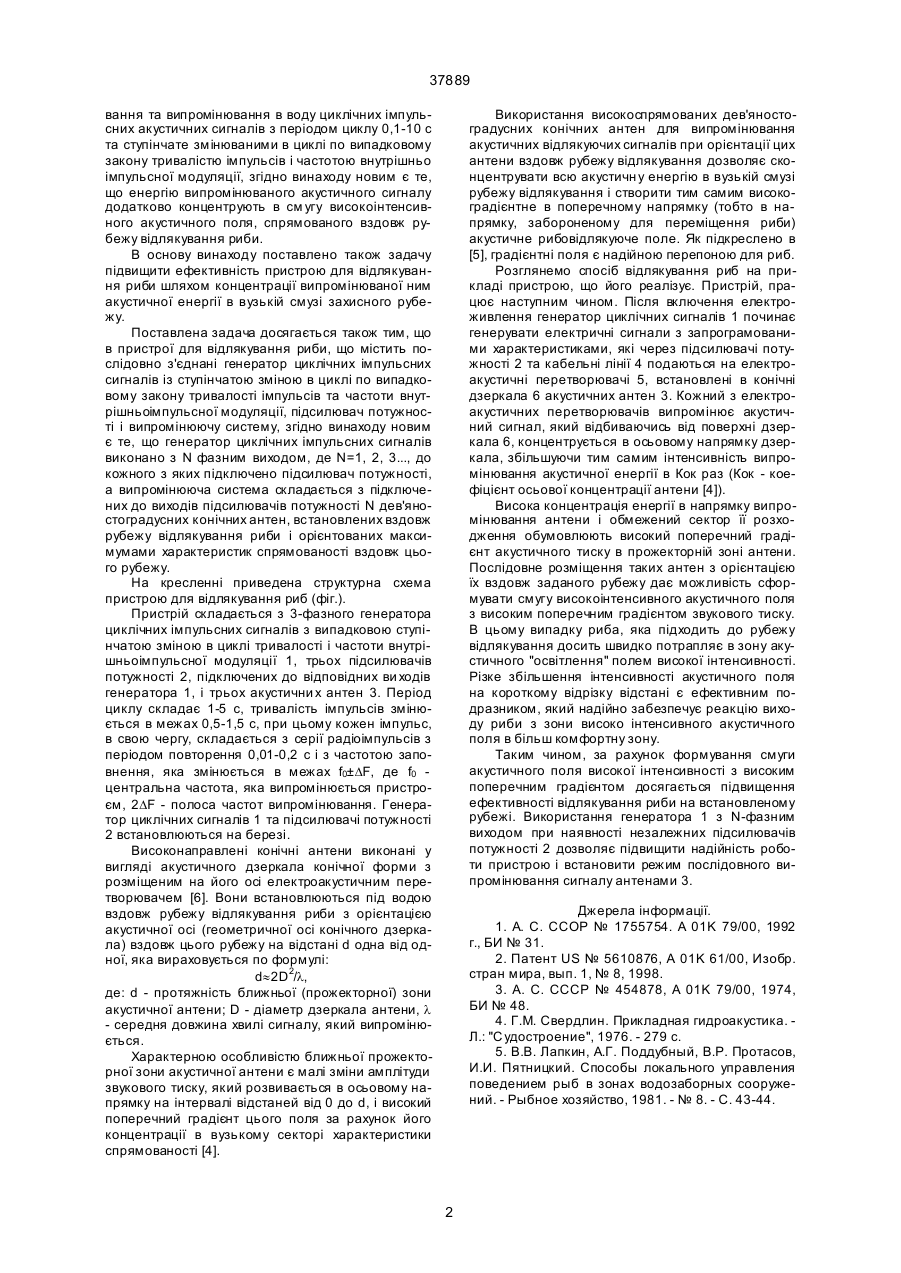

1. Спосіб відлякування риби, що включає генерування та випромінювання в воду циклічних імпульсних акустичних сигналів з періодом циклу 0,1-10 с та ступінчате змінюваними в циклі по випадковому закону тривалістю імпульсів і частотою внутрішньоімпульсної модуляції, який відрізняється тим, що енергію випромінюваного акустичного сигналу додатково концентрують в смугу ви 37889 вання та випромінювання в воду циклічних імпульсних акустичних сигналів з періодом циклу 0,1-10 с та ступінчате змінюваними в циклі по випадковому закону тривалістю імпульсів і частотою внутрішньо імпульсної модуляції, згідно винаходу новим є те, що енергію випромінюваного акустичного сигналу додатково концентрують в см угу високоінтенсивного акустичного поля, спрямованого вздовж рубежу відлякування риби. В основу винаходу поставлено також задачу підвищити ефективність пристрою для відлякування риби шляхом концентрації випромінюваної ним акустичної енергії в вузькій смузі захисного рубежу. Поставлена задача досягається також тим, що в пристрої для відлякування риби, що містить послідовно з'єднані генератор циклічних імпульсних сигналів із ступінчатою зміною в циклі по випадковому закону тривалості імпульсів та частоти внутрішньоімпульсної модуляції, підсилювач потужності і випромінюючу систему, згідно винаходу новим є те, що генератор циклічних імпульсних сигналів виконано з N фазним виходом, де N=1, 2, 3..., до кожного з яких підключено підсилювач потужності, а випромінююча система складається з підключених до виходів підсилювачів потужності N дев'яностоградусних конічних антен, встановлених вздовж рубежу відлякування риби і орієнтованих максимумами характеристик спрямованості вздовж цього рубежу. На кресленні приведена структурна схема пристрою для відлякування риб (фіг.). Пристрій складається з 3-фазного генератора циклічних імпульсних сигналів з випадковою ступінчатою зміною в циклі тривалості і частоти внутрішньоімпульсної модуляції 1, трьох підсилювачів потужності 2, підключених до відповідних ви ходів генератора 1, і трьох акустични х антен 3. Період циклу складає 1-5 с, тривалість імпульсів змінюється в межах 0,5-1,5 с, при цьому кожен імпульс, в свою чергу, складається з серії радіоімпульсів з періодом повторення 0,01-0,2 с і з частотою заповнення, яка змінюється в межах f0±DF, де f0 центральна частота, яка випромінюється пристроєм, 2DF - полоса частот випромінювання. Генератор циклічних сигналів 1 та підсилювачі потужності 2 встановлюються на березі. Високонаправлені конічні антени виконані у вигляді акустичного дзеркала конічної форми з розміщеним на його осі електроакустичним перетворювачем [6]. Вони встановлюються під водою вздовж рубежу відлякування риби з орієнтацією акустичної осі (геометричної осі конічного дзеркала) вздовж цього рубежу на відстані d одна від одної, яка вираховується по формулі: d»2D2/l, де: d - протяжність ближньої (прожекторної) зони акустичної антени; D - діаметр дзеркала антени, l - середня довжина хвилі сигналу, який випромінюється. Характерною особливістю ближньої прожекторної зони акустичної антени є малі зміни амплітуди звукового тиску, який розвивається в осьовому напрямку на інтервалі відстаней від 0 до d, і високий поперечний градієнт цього поля за рахунок його концентрації в вузькому секторі характеристики спрямованості [4]. Використання високоспрямованих дев'яностоградусних конічних антен для випромінювання акустичних відлякуючих сигналів при орієнтації цих антени вздовж рубежу відлякування дозволяє сконцентрувати всю акустичн у енергію в вузькій смузі рубежу відлякування і створити тим самим високоградієнтне в поперечному напрямку (тобто в напрямку, забороненому для переміщення риби) акустичне рибовідлякуюче поле. Як підкреслено в [5], градієнтні поля є надійною перепоною для риб. Розглянемо спосіб відлякування риб на прикладі пристрою, що його реалізує. Пристрій, працює наступним чином. Після включення електроживлення генератор циклічних сигналів 1 починає генерувати електричні сигнали з запрограмованими характеристиками, які через підсилювачі потужності 2 та кабельні лінії 4 подаються на електроакустичні перетворювачі 5, встановлені в конічні дзеркала 6 акустичних антен 3. Кожний з електроакустичних перетворювачів випромінює акустичний сигнал, який відбиваючись від поверхні дзеркала 6, концентрується в осьовому напрямку дзеркала, збільшуючи тим самим інтенсивність випромінювання акустичної енергії в Кок раз (Кок - коефіцієнт осьової концентрації антени [4]). Висока концентрація енергії в напрямку випромінювання антени і обмежений сектор її розходження обумовлюють високий поперечний градієнт акустичного тиску в прожекторній зоні антени. Послідовне розміщення таких антен з орієнтацією їх вздовж заданого рубежу дає можливість сформувати смугу високоінтенсивного акустичного поля з високим поперечним градієнтом звукового тиску. В цьому випадку риба, яка підходить до рубежу відлякування досить швидко потрапляє в зону акустичного "освітлення" полем високої інтенсивності. Різке збільшення інтенсивності акустичного поля на короткому відрізку відстані є ефективним подразником, який надійно забезпечує реакцію виходу риби з зони високо інтенсивного акустичного поля в більш комфортну зону. Таким чином, за рахунок формування смуги акустичного поля високої інтенсивності з високим поперечним градієнтом досягається підвищення ефективності відлякування риби на встановленому рубежі. Використання генератора 1 з N-фазним виходом при наявності незалежних підсилювачів потужності 2 дозволяє підвищити надійність роботи пристрою і встановити режим послідовного випромінювання сигналу антенами 3. Джерела інформації. 1. А. С. ССОР № 1755754. A 01K 79/00, 1992 г., БИ № 31. 2. Патент US № 5610876, A 01K 61/00, Изобр. стран мира, вып. 1, № 8, 1998. 3. А. С. СССР № 454878, A 01K 79/00, 1974, БИ № 48. 4. Г.М. Свердлин. Прикладная гидроакустика. Л.: "С удостроение", 1976. - 279 с. 5. В.В. Лапкин, А.Г. Поддубный, В.Р. Протасов, И.И. Пятницкий. Способы локального управления поведением рыб в зонах водозаборных сооружений. - Рыбное хозяйство, 1981. - № 8. - С. 43-44. 2 37889 6. Н.Ф. Воллернер, В.А. Гнитецкий. Экспериментальное исследование низкочастотной кони ческой антенны. - Акустический журнал, 1981. - Т. 27. - Вып. 4. - С. 616-618. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
