Пристрій для дугового зварювання

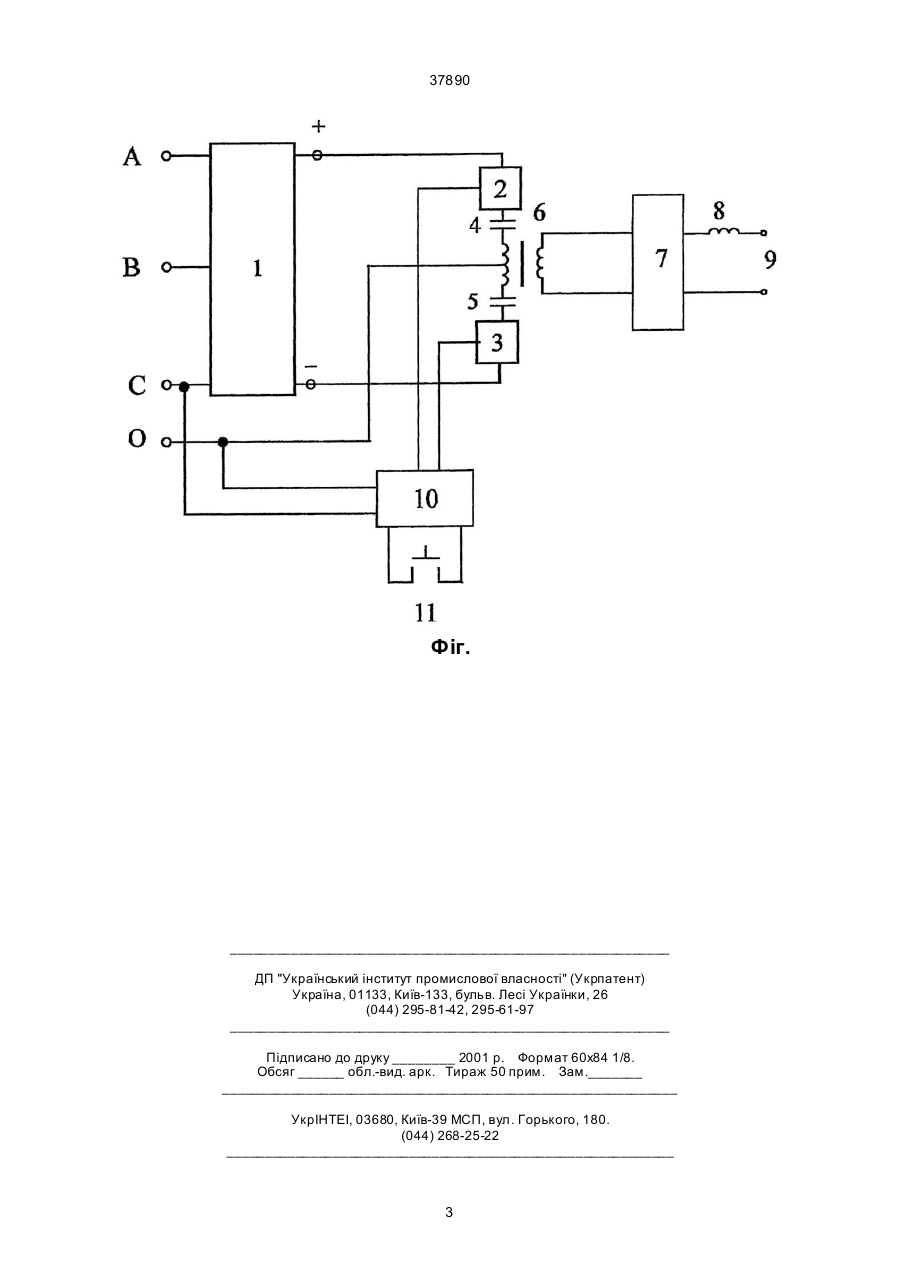

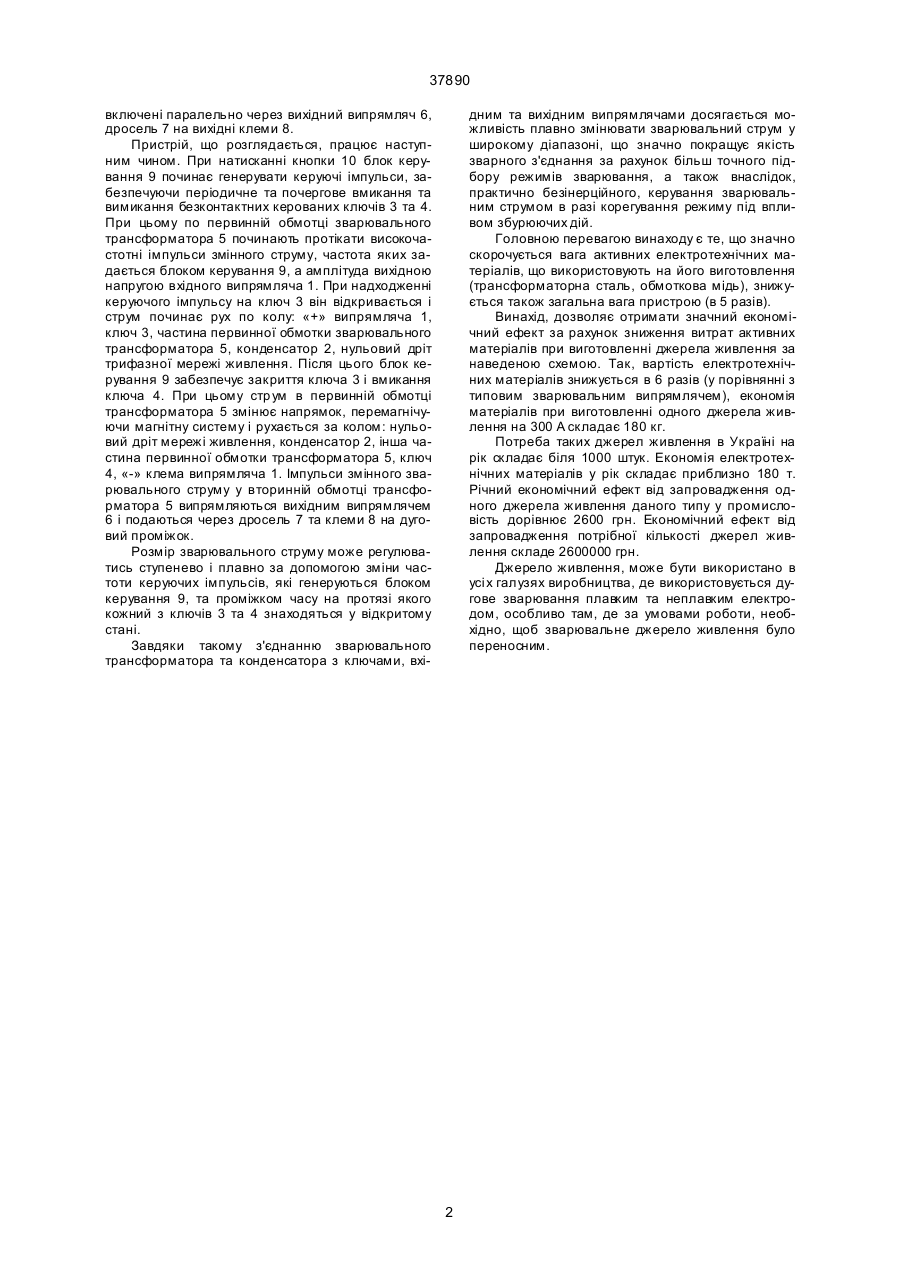

Пристрій для дугового зварювання, що містить вхідний випрямляч з виходами для підключення до мережі живлення, ключі, конденсатори, зварювальний трансформатор, вихідний випрямляч, дросель, який відрізняється тим, що одна сто 37890 включені паралельно через вихідний випрямляч 6, дросель 7 на вихідні клеми 8. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 10 блок керування 9 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 3 та 4. При цьому по первинній обмотці зварювального трансформатора 5 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 9, а амплітуда вихідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 3 він відкривається і струм починає рух по колу: «+» випрямляча 1, ключ 3, частина первинної обмотки зварювального трансформатора 5, конденсатор 2, нульовий дріт трифазної мережі живлення. Після цього блок керування 9 забезпечує закриття ключа 3 і вмикання ключа 4. При цьому стр ум в первинній обмотці трансформатора 5 змінює напрямок, перемагнічуючи магнітну систему і рухається за колом: нульовий дріт мережі живлення, конденсатор 2, інша частина первинної обмотки трансформатора 5, ключ 4, «-» клема випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 5 випрямляються вихідним випрямлячем 6 і подаються через дросель 7 та клеми 8 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево і плавно за допомогою зміни частоти керуючих імпульсів, які генеруються блоком керування 9, та проміжком часу на протязі якого кожний з ключів 3 та 4 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора та конденсатора з ключами, вхі дним та вихідним випрямлячами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок, практично безінерційного, керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи, необхідно, щоб зварювальне джерело живлення було переносним. 2 37890 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
