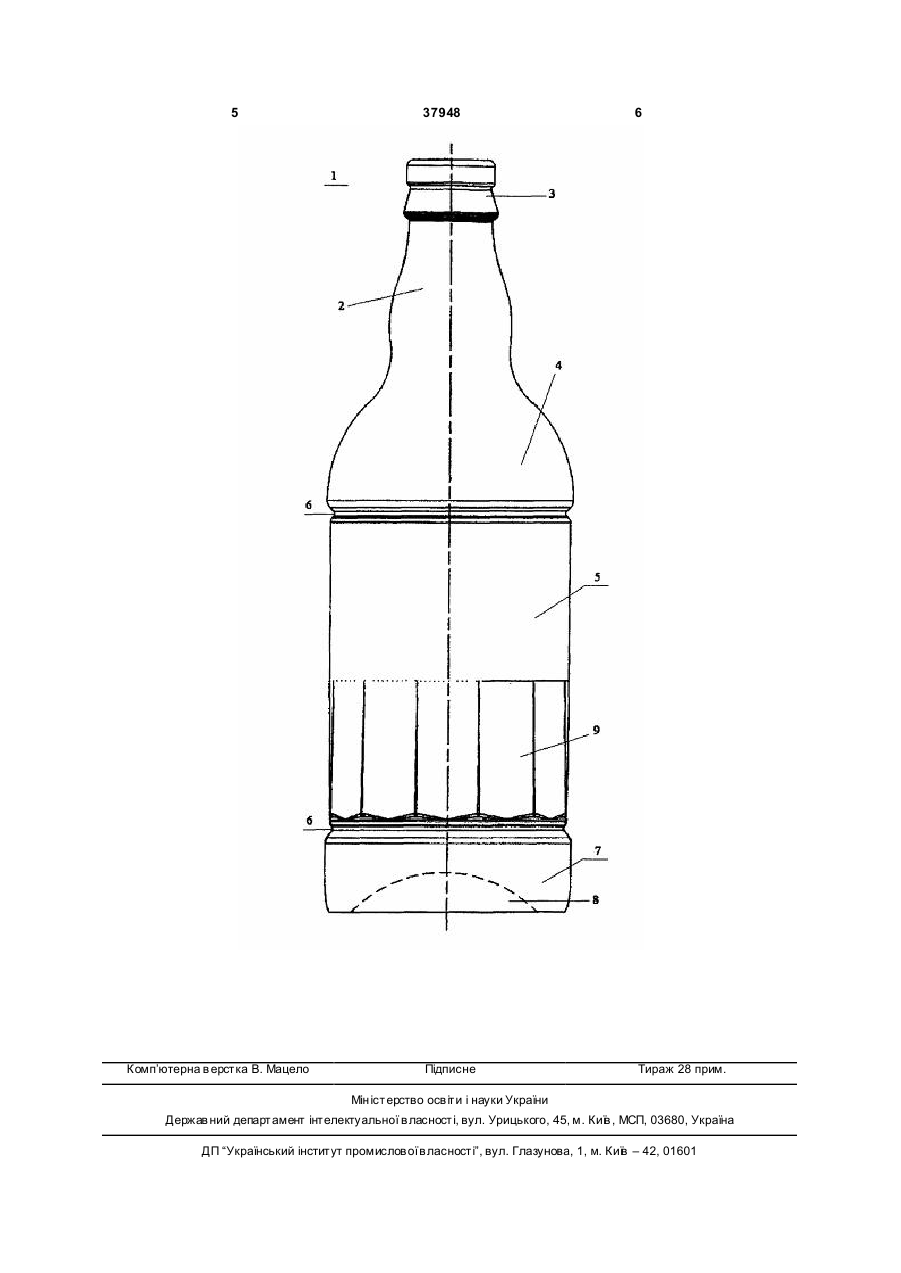

Пляшка

1. Пляшка, що містить горловину з віночком, закруглені плічка, циліндричний корпус, при цьому горловина обладнана опуклою ділянкою, місця переходу горловини в плічка та плічок у корпус виконані по радіусах, поверхня плічок виконана увігн утою на ділянці, сполученій з горловиною, і опуклою на ділянці, сполученій з корпусом, яка відрізняє ться тим, що у верхній та нижній частинах корпусу виконано закруглені виїмки, якими корпус сполучений відповідно із плічками та донною частиною, яка має поперечний діаметр, більший від діаметра корпусу, і увігн уту радіусну заглибину, розташовану на дні пляшки, при цьому закруглені виїмки мають однаковий внутрішній 3 37948 4 лученій з горловиною, і опуклою на ділянці поверна дні пляшки рельєфної поверхні, обмежує корхні, сполученій з корпусом. пус (5), запобігаючи небажаному зіткненню корпуЗавдяки такій конструкції підвищується техносів сусідніх пляшок при зберіганні та транспортулогічність виготовлення пляшки та знижується ванні. кількість браку. Однак пляшка є не досить стійкою Для підвищення зручності використання в нина похилій поверхні і її дизайн не сприяє підвижній частині корпусу виконані рельєфні поздовжні щенню зручності використання. Описана вище поверхні (9), що утворюють багатогранник. Це допляшка може бути прийнята за найближчий аналог зволяє надійно утримувати пляшку в р уці, запобізапропонованої. гаючи вислизанню, а також поліпшує дизайн і Одним з основних недоліків відомих пляшок є конструктивно сприяє підвищенню стійкості. Дане технологічна складність виготовлення, недостатня конструктивне рішення відомо, наприклад, у [патестійкість, невідповідність дизайну зручності зберінті RU66661] на промисловий зразок, у нижній часгання, транспортування та використання. тині пляшки також виконане рифлення, однак воно Задача, на вирішення якої спрямоване дане служить більше для естетичних цілей, ніж для рішення, полягає в створенні пляшки, що має припрактичних. вабливий дизайн при оптимальному співвідноПри цьому для запропонованого дизайну пляшенні розмірів для спрощення виробництва без шки (див. креслення) з метою підвищення її техношкоди для якості та дизайну, а також підвищення логічності, зручності використання, а також для стійкості, зручності зберігання, транспортування та оптимізації розмірів пляшки для зберігання та використання. транспортування рідин об'ємом 500мл було встаДля вирішення поставленої задачі запропононовлено, що співвідношення радіуса закруглення вана пляшка (1), яка включає горловину (2) з віноплічок до радіуса місця переходу горловини в плічком (3), закруглені плічка (4), циліндричний корчка повинне становити 2:1, висота пляшки повинна пус (5), при цьому горловина обладнана опуклою становити близько 224мм, а її максимальний діаділянкою, місця переходу горловини в плічка та метр - близько 73мм. Даних умов досить, щоб ваплічок у корпус виконані по радіусах, поверхня ріювати іншими параметрами пляшки для досягплічок виконана увігн утою на ділянці, сполученій з нення зазначеного результату. Співвідношення 2:1 горловиною, і опуклою на ділянці, сполученій з радіуса закруглення плічок до радіуса місця перекорпусом. ходу горловини в плічка при наявності опуклої діІстотною відмінністю від відомих рішень є те, лянки горловини забезпечує зручність вживання що у верхньої та нижньої частин циліндричного рідини безпосередньо із пляшки, запобігаючи викорпусу (5) виконані закруглені виїмки (6), якими пліскуванню, а також зайвому газо- та піноутвокорпус сполучений відповідно із плічками (4) та ренню (для пива). донною частиною (7) пляшки. Таке виконання обДля оптимізації виробництва краще, щоб радімежує місце для розміщення маркування безпосеус місця переходу горловини в плічка дорівнював редньо на циліндричному корпусі, одночасно роз20мм, поперечний діаметр донної частини переділяючи пляшку на кілька сегментів, що підвищує вищував діаметр корпусу не більше ніж на 3%. зручність маркування, використання та поліпшує Рельєфні поздовжні поверхні доцільно виконувати зовнішній вигляд. Виконання виїмок (6) із закругіз плавним переходом у циліндричний корпус, заленням по радіусах виключає наявність нерівносбезпечуючи місце для маркування, для цього сутей і виступаючих гострих частин у пляшки, а тамарна висота корпусу з рельєфними поздовжніми кож скорочує кількість браку. При цьому виїмки (6) поверхнями та донною частини становить, як прамають однаковий внутрішній радіус, як і бічні часвило, 69мм. тини виїмок, що переходять у донну частину та На кресленні показаний варіант запропоноваплічка, що спрощує виробництво. ної пляшки з основними елементами. Донна частина (7) пляшки виконана циліндриНаведені параметри, що характеризують осочною та має поперечний діаметр, більший від діабливості будови пляшки, забезпечують простоту її метра корпусу, а також увігн уту радіусну заглибину виготовлення на відомому устаткуванні, поліпшу(8), розташовану на дні пляшки. Наявність донної ють дизайн і споживчі властивості, оптимізують частини (7) із зазначеними конструктивними особдля зберігання та транспортування рідин об'ємом ливостями дозволяє підвищити стійкість пляшки, 500мл. Кількість браку знижується, якщо дотримузміщаючи центр ваги донизу, і одночасно вдоскоються зазначені розміри та співвідношення, підіналити дизайн без ускладнення технології вироббрані експериментально та оптимізовані під вироництва, оскільки виключає необхідність виконання бництво скляної тари. 5 Комп’ютерна в ерстка В. Мацело 37948 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
