Пляшка

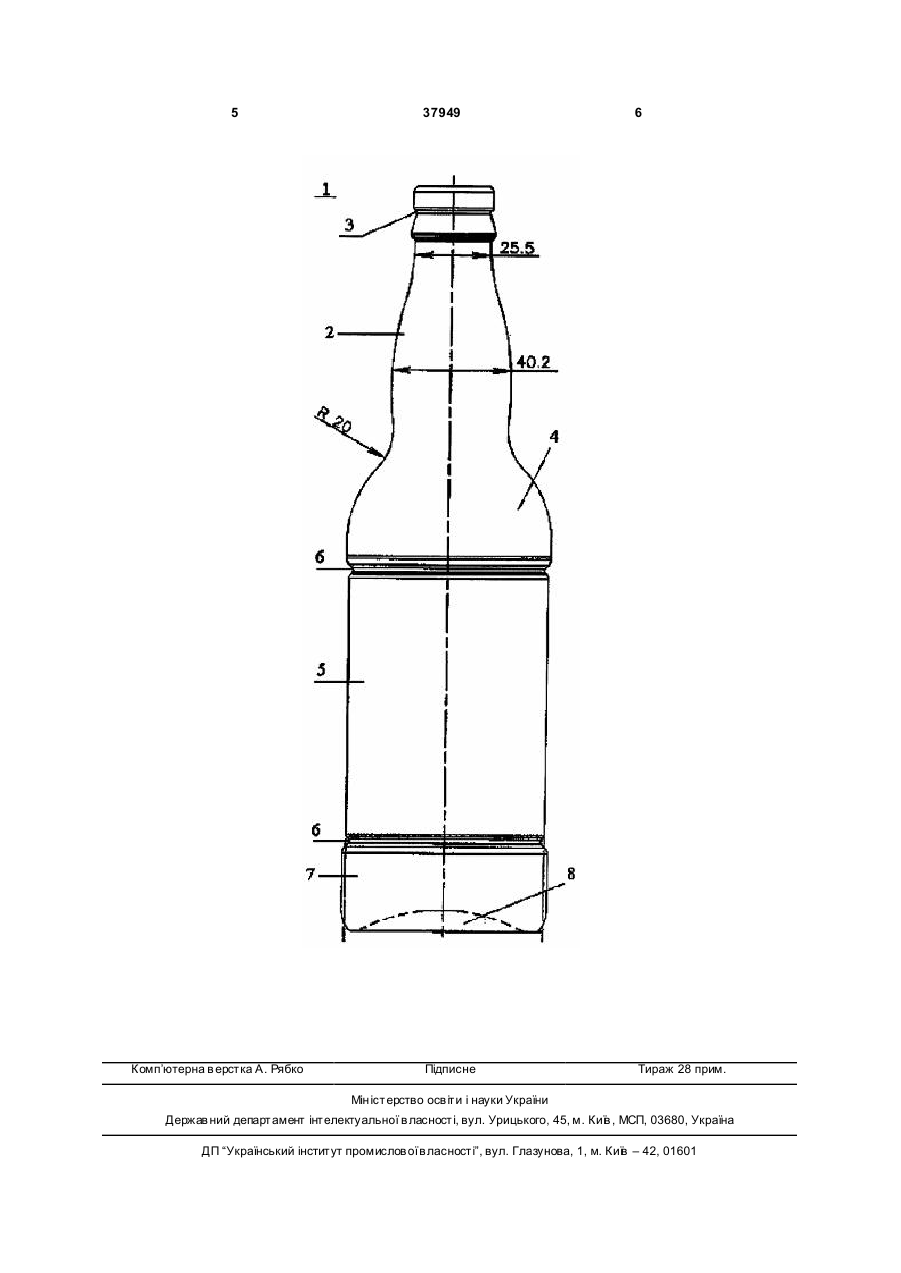

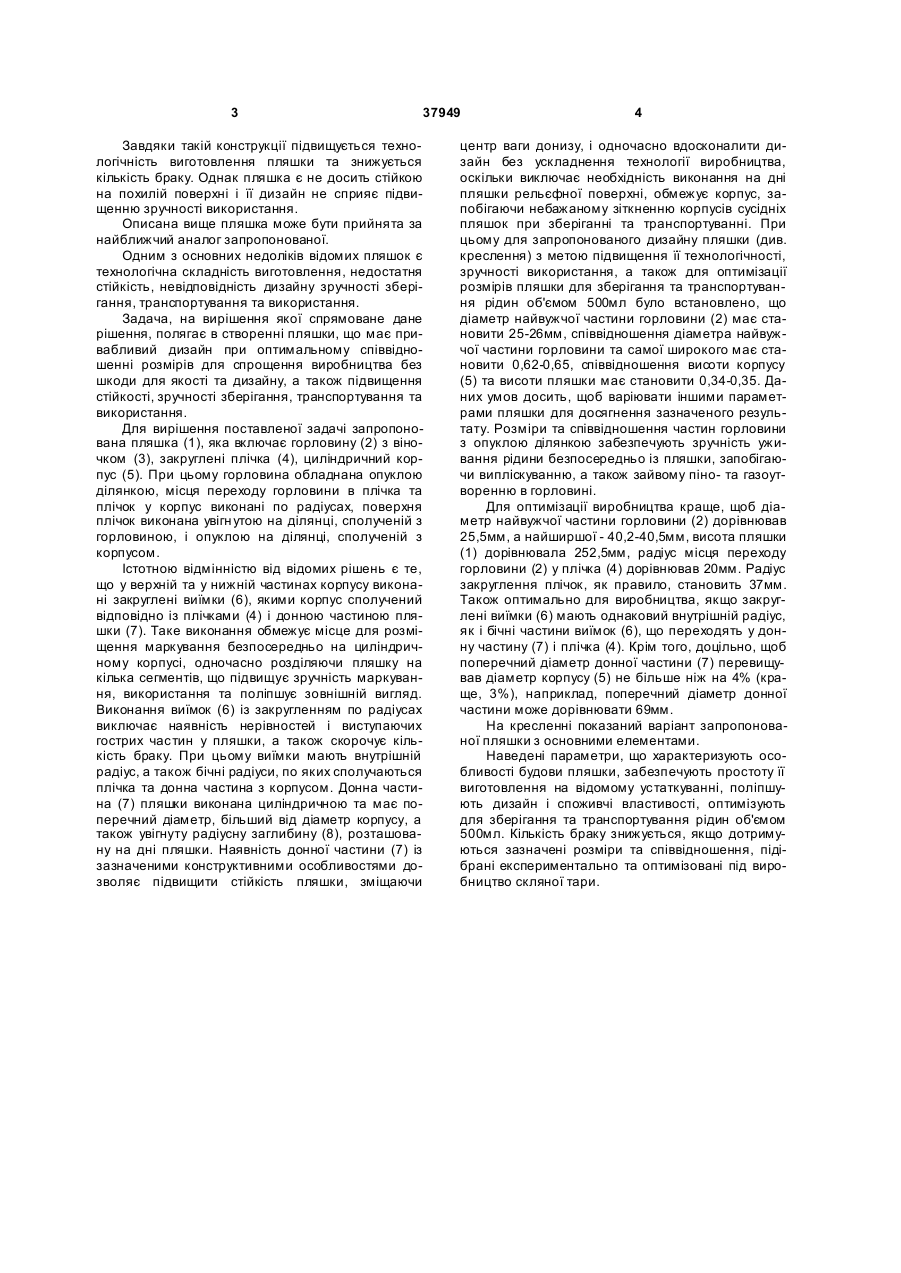

1. Пляшка, що містить горловину з віночком, закруглені плічка, циліндричний корпус, при цьому горловина обладнана опуклою ділянкою, місця переходу горловини в плічка та плічок у корпус виконані по радіусах, поверхня плічок виконана увігн утою на ділянці, сполученій з горловиною, і опуклою на ділянці, сполученій з корпусом, яка відрізняє ться тим, що у верхній та нижній частинах корпусу виконано закруглені виїмки, якими корпус сполучений відповідно із плічками та донною частиною, що має поперечний діаметр, більший від діаметра корпусу, і увігн уту радіусну заглибину, розташовану на дні пляшки, при цьому 3 37949 Завдяки такій конструкції підвищується технологічність виготовлення пляшки та знижується кількість браку. Однак пляшка є не досить стійкою на похилій поверхні і її дизайн не сприяє підвищенню зручності використання. Описана вище пляшка може бути прийнята за найближчий аналог запропонованої. Одним з основних недоліків відомих пляшок є технологічна складність виготовлення, недостатня стійкість, невідповідність дизайну зручності зберігання, транспортування та використання. Задача, на вирішення якої спрямоване дане рішення, полягає в створенні пляшки, що має привабливий дизайн при оптимальному співвідношенні розмірів для спрощення виробництва без шкоди для якості та дизайну, а також підвищення стійкості, зручності зберігання, транспортування та використання. Для вирішення поставленої задачі запропонована пляшка (1), яка включає горловину (2) з віночком (3), закруглені плічка (4), циліндричний корпус (5). При цьому горловина обладнана опуклою ділянкою, місця переходу горловини в плічка та плічок у корпус виконані по радіусах, поверхня плічок виконана увігн утою на ділянці, сполученій з горловиною, і опуклою на ділянці, сполученій з корпусом. Істотною відмінністю від відомих рішень є те, що у верхній та у нижній частинах корпусу виконані закруглені виїмки (6), якими корпус сполучений відповідно із плічками (4) і донною частиною пляшки (7). Таке виконання обмежує місце для розміщення маркування безпосередньо на циліндричному корпусі, одночасно розділяючи пляшку на кілька сегментів, що підвищує зручність маркування, використання та поліпшує зовнішній вигляд. Виконання виїмок (6) із закругленням по радіусах виключає наявність нерівностей і виступаючих гострих частин у пляшки, а також скорочує кількість браку. При цьому виїмки мають внутрішній радіус, а також бічні радіуси, по яких сполучаються плічка та донна частина з корпусом. Донна частина (7) пляшки виконана циліндричною та має поперечний діаметр, більший від діаметр корпусу, а також увігнуту радіусну заглибину (8), розташовану на дні пляшки. Наявність донної частини (7) із зазначеними конструктивними особливостями дозволяє підвищити стійкість пляшки, зміщаючи 4 центр ваги донизу, і одночасно вдосконалити дизайн без ускладнення технології виробництва, оскільки виключає необхідність виконання на дні пляшки рельєфної поверхні, обмежує корпус, запобігаючи небажаному зіткненню корпусів сусідніх пляшок при зберіганні та транспортуванні. При цьому для запропонованого дизайну пляшки (див. креслення) з метою підвищення її технологічності, зручності використання, а також для оптимізації розмірів пляшки для зберігання та транспортування рідин об'ємом 500мл було встановлено, що діаметр найвужчої частини горловини (2) має становити 25-26мм, співвідношення діаметра найвужчої частини горловини та самої широкого має становити 0,62-0,65, співвідношення висоти корпусу (5) та висоти пляшки має становити 0,34-0,35. Даних умов досить, щоб варіювати іншими параметрами пляшки для досягнення зазначеного результату. Розміри та співвідношення частин горловини з опуклою ділянкою забезпечують зручність уживання рідини безпосередньо із пляшки, запобігаючи випліскуванню, а також зайвому піно- та газоутворенню в горловині. Для оптимізації виробництва краще, щоб діаметр найвужчої частини горловини (2) дорівнював 25,5мм, а найширшої - 40,2-40,5мм, висота пляшки (1) дорівнювала 252,5мм, радіус місця переходу горловини (2) у плічка (4) дорівнював 20мм. Радіус закруглення плічок, як правило, становить 37мм. Також оптимально для виробництва, якщо закруглені виїмки (6) мають однаковий внутрішній радіус, як і бічні частини виїмок (6), що переходять у донну частину (7) і плічка (4). Крім того, доцільно, щоб поперечний діаметр донної частини (7) перевищував діаметр корпусу (5) не більше ніж на 4% (краще, 3%), наприклад, поперечний діаметр донної частини може дорівнювати 69мм. На кресленні показаний варіант запропонованої пляшки з основними елементами. Наведені параметри, що характеризують особливості будови пляшки, забезпечують простоту її виготовлення на відомому устаткуванні, поліпшують дизайн і споживчі властивості, оптимізують для зберігання та транспортування рідин об'ємом 500мл. Кількість браку знижується, якщо дотримуються зазначені розміри та співвідношення, підібрані експериментально та оптимізовані під виробництво скляної тари. 5 Комп’ютерна в ерстка А. Рябко 37949 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
