Синтетичний алюмінієвмісний сплав (сас-сплав)

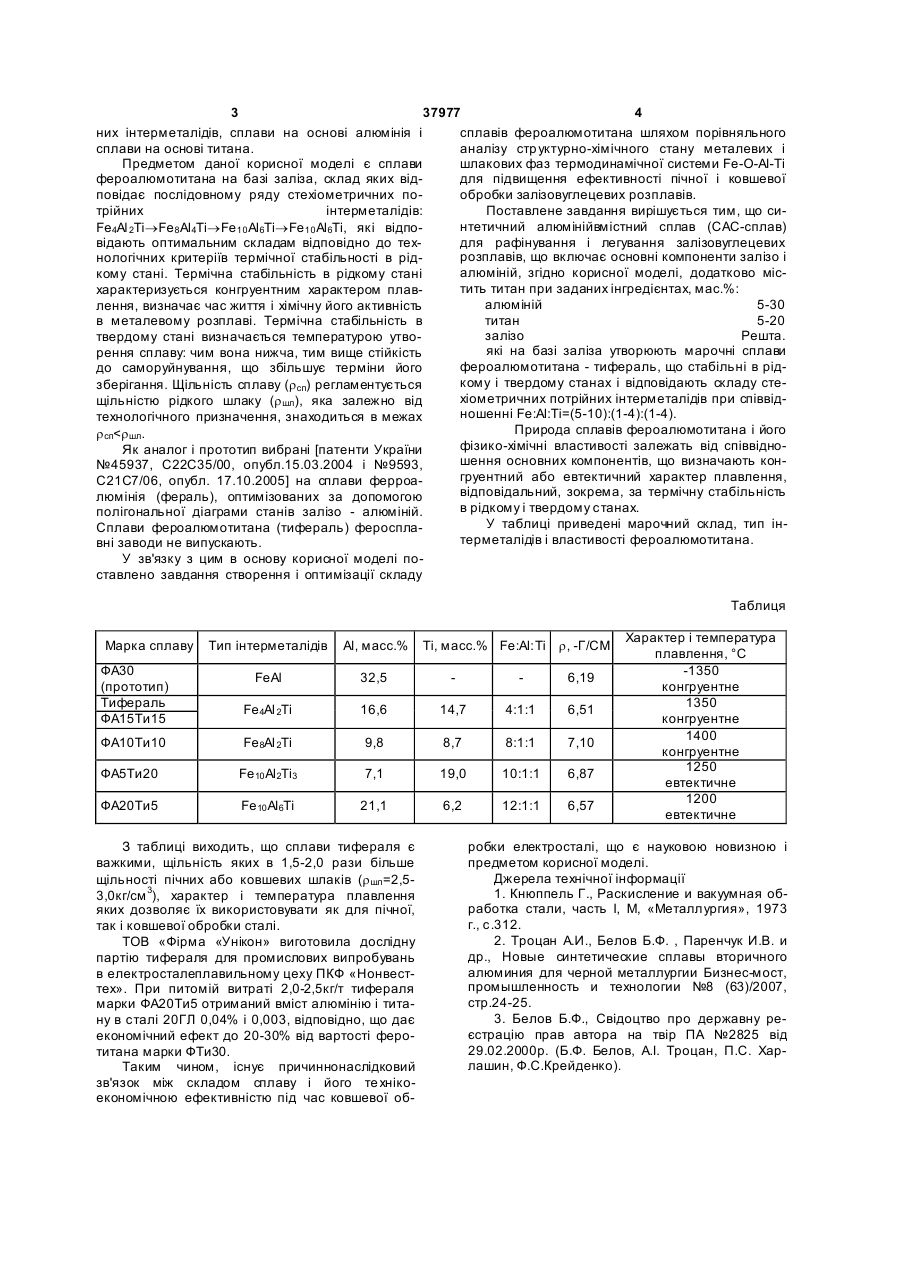

1. Синтетичний алюмінієвмісний сплав (САСсплав), що включає основні компоненти - залізо і алюміній, який відрізняється тим, що додатково містить титан при заданих інгредієнтах, мас.%: алюміній 5-30 титан 5-20 залізо залишок. 2. САС-сплав за п. 1, який відрізняється тим, що на базі заліза утворюються сплави фероалюмотитану - тифераль, склад яких відповідає стабільним в рідкому і твердому станах сте хіометричним потрійним інтерметалідам при співвідношенні Fe:Al:Ti = (5-10):(1-4):(1-4). (19) (21) u200812886 (22) 04.11.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ПАРЕНЧУК ІГОР ВАЛЕРІЙОВИЧ, UA, БЄЛОВ БОРИС ФЕДОРОВИЧ, U A, КУЛЬБАЧКО МАКСИМ ГРИГОРОВИЧ, UA, ЗУЙКОВ ОЛЕКСАНДР ІГОРЕВИЧ, UA (73) ПАРЕНЧУК ІГОР ВАЛЕРІЙОВИЧ, UA, БЄЛОВ БОРИС ФЕДОРОВИЧ, U A, КУЛЬБАЧКО МАКСИМ ГРИГОРОВИЧ, UA, ЗУЙКОВ ОЛЕКСАНДР ІГОРЕВИЧ, UA 3 37977 4 них інтерметалідів, сплави на основі алюмінія і сплавів фероалюмотитана шляхом порівняльного сплави на основі титана. аналізу стр уктурно-хімічного стану металевих і Предметом даної корисної моделі є сплави шлакових фаз термодинамічної системи Fe-O-Al-Ti фероалюмотитана на базі заліза, склад яких віддля підвищення ефективності пічної і ковшевої повідає послідовному ряду стехіометричних пообробки залізовуглецевих розплавів. трійних інтерметалідів: Поставлене завдання вирішується тим, що синтетичний алюмінійвмістний сплав (САС-сплав) Fе4Аl 2Ті®Fe8 Al4Ti®Fе10 Аl6Ti®Fе10 Аl6Ti, які відповідають оптимальним складам відповідно до техдля рафінування і легування залізовуглецевих розплавів, що включає основні компоненти залізо і нологічних критеріїв термічної стабільності в рідалюміній, згідно корисної моделі, додатково міскому стані. Термічна стабільність в рідкому стані тить титан при заданих інгредієнтах, мас.%: характеризується конгруентним характером плавалюміній 5-30 лення, визначає час життя і хімічну його активність в металевому розплаві. Термічна стабільність в титан 5-20 залізо Решта. твердому стані визначається температурою утвоякі на базі заліза утворюють марочні сплави рення сплаву: чим вона нижча, тим вище стійкість фероалюмотитана - тифераль, що стабільні в ріддо саморуйнування, що збільшує терміни його кому і твердому станах і відповідають складу стезберігання. Щільність сплаву (r сп) регламентується хіометричних потрійних інтерметалідів при співвідщільністю рідкого шлаку (r шл), яка залежно від ношенні Fe:Al:Ti=(5-10):(1-4):(1-4). технологічного призначення, знаходиться в межах Природа сплавів фероалюмотитана і його r сп
