Спосіб охорони виробки

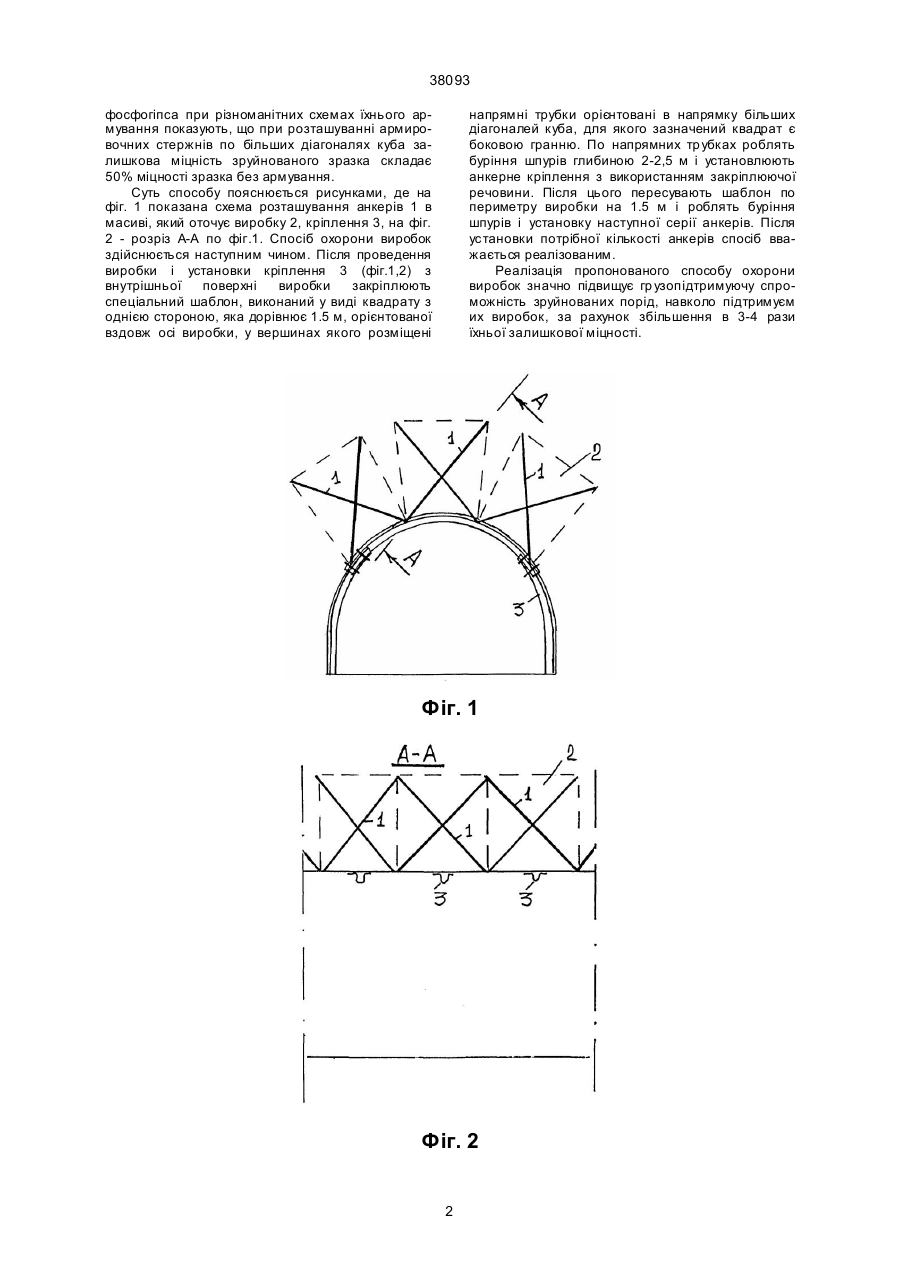

Спосіб охорони виробки, який включає буріння шпурів в масиві навколо виробки і установку анкерного кріплення, відрізняється тим, що устя шпурів розташовують у вершинах квадрату, одна сторона якого паралельна поздовжній осі виробки, друга - лінійно апроксимує контур поперечного перерізу, а напрямки шпурів визначаються більшими діагоналями куба, для якого зазначений квадрат є боковою гранню. (19) (21) 2000053035 (22) 29.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Зборщик Михайло Палович, Клюєв Андрій Петрович, Касьян Микола Миколайович, Скідан Іван Андрійович (73) Касьян Микола Миколайович 38093 фосфогіпса при різноманітних схемах їхнього армування показують, що при розташуванні армировочних стержнів по більших діагоналях куба залишкова міцність зруйнованого зразка складає 50% міцності зразка без армування. Суть способу пояснюється рисунками, де на фіг. 1 показана схема розташування анкерів 1 в масиві, який оточує виробку 2, кріплення 3, на фіг. 2 - розріз А-А по фіг.1. Спосіб охорони виробок здійснюється наступним чином. Після проведення виробки і установки кріплення 3 (фіг.1,2) з внутрішньої поверхні виробки закріплюють спеціальний шаблон, виконаний у виді квадрату з однією стороною, яка дорівнює 1.5 м, орієнтованої вздовж осі виробки, у вершинах якого розміщені напрямні трубки орієнтовані в напрямку більших діагоналей куба, для якого зазначений квадрат є боковою гранню. По напрямних тр убках роблять буріння шпурів глибиною 2-2,5 м і установлюють анкерне кріплення з використанням закріплюючої речовини. Після цього пересувають шаблон по периметру виробки на 1.5 м і роблять буріння шпурів і установку наступної серії анкерів. Після установки потрібної кількості анкерів спосіб вважається реалізованим. Реалізація пропонованого способу охорони виробок значно підвищує гр узопідтримуючу спроможність зруйнованих порід, навколо підтримуєм их виробок, за рахунок збільшення в 3-4 рази їхньої залишкової міцності. Фіг. 1 Фіг. 2 2 38093 ________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
