Спосіб підвищення стійкості гірничих виробок

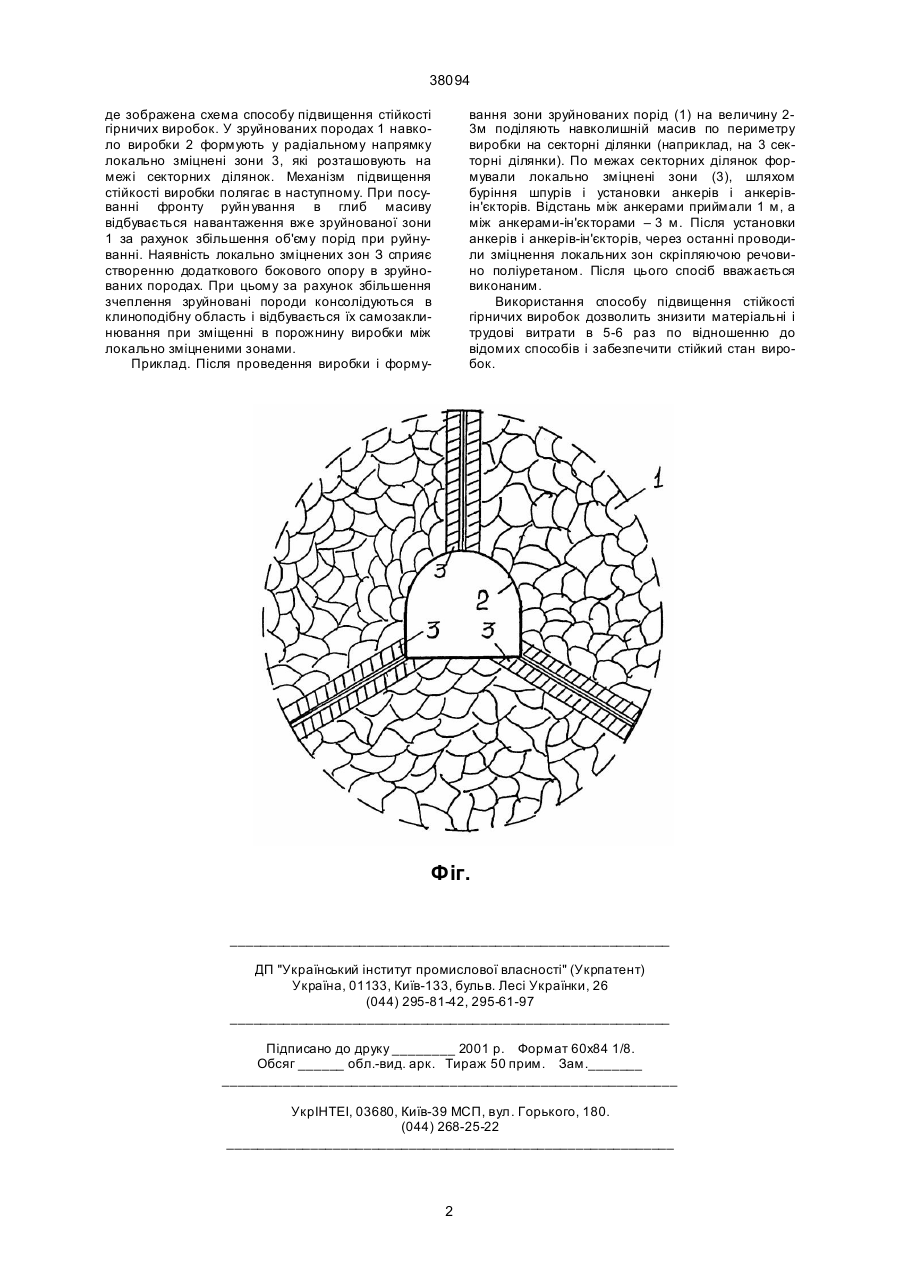

Спосіб підвищення стійкості гірничих виробок, включаючий буріння шпурів в масиві пород по периметру виробки, установку анкерного кріплення і анкерів-ін'єкторів, нагнітання скріплюючого розчину відрізняє ться тим, що навколишній масив поділяють по периметру виробки на секторні ділянки в радіальному напрямку локально зміцненими зонами. (19) (21) 2000053036 (22) 29.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Касьян Микола Миколайович, Клюєв Андрій Петрович, Азаматов Рашид Ільдарович (73) Касьян Микола Миколайович 38094 де зображена схема способу підвищення стійкості гірничих виробок. У зруйнованих породах 1 навколо виробки 2 формують у радіальному напрямку локально зміцнені зони 3, які розташовують на межі секторних ділянок. Механізм підвищення стійкості виробки полягає в наступному. При посуванні фронту руйн ування в глиб масиву відбувається навантаження вже зруйнованої зони 1 за рахунок збільшення об'єму порід при руйнуванні. Наявність локально зміцнених зон З сприяє створенню додаткового бокового опору в зруйнованих породах. При цьому за рахунок збільшення зчеплення зруйновані породи консолідуються в клиноподібну область і відбувається їх самозаклинювання при зміщенні в порожнину виробки між локально зміцненими зонами. Приклад. Після проведення виробки і форму вання зони зруйнованих порід (1) на величину 23м поділяють навколишній масив по периметру виробки на секторні ділянки (наприклад, на 3 секторні ділянки). По межах секторних ділянок формували локально зміцнені зони (3), шляхом буріння шпурів і установки анкерів і анкерівін'єкторів. Відстань між анкерами приймали 1 м, а між анкерами-ін'єкторами – 3 м. Після установки анкерів і анкерів-ін'єкторів, через останні проводили зміцнення локальних зон скріпляючою речовино поліуретаном. Після цього спосіб вважається виконаним. Використання способу підвищення стійкості гірничих виробок дозволить знизити матеріальні і трудові витрати в 5-6 раз по відношенню до відомих способів і забезпечити стійкий стан виробок. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
