Спосіб підготовки виробки до вибурювання свердловин

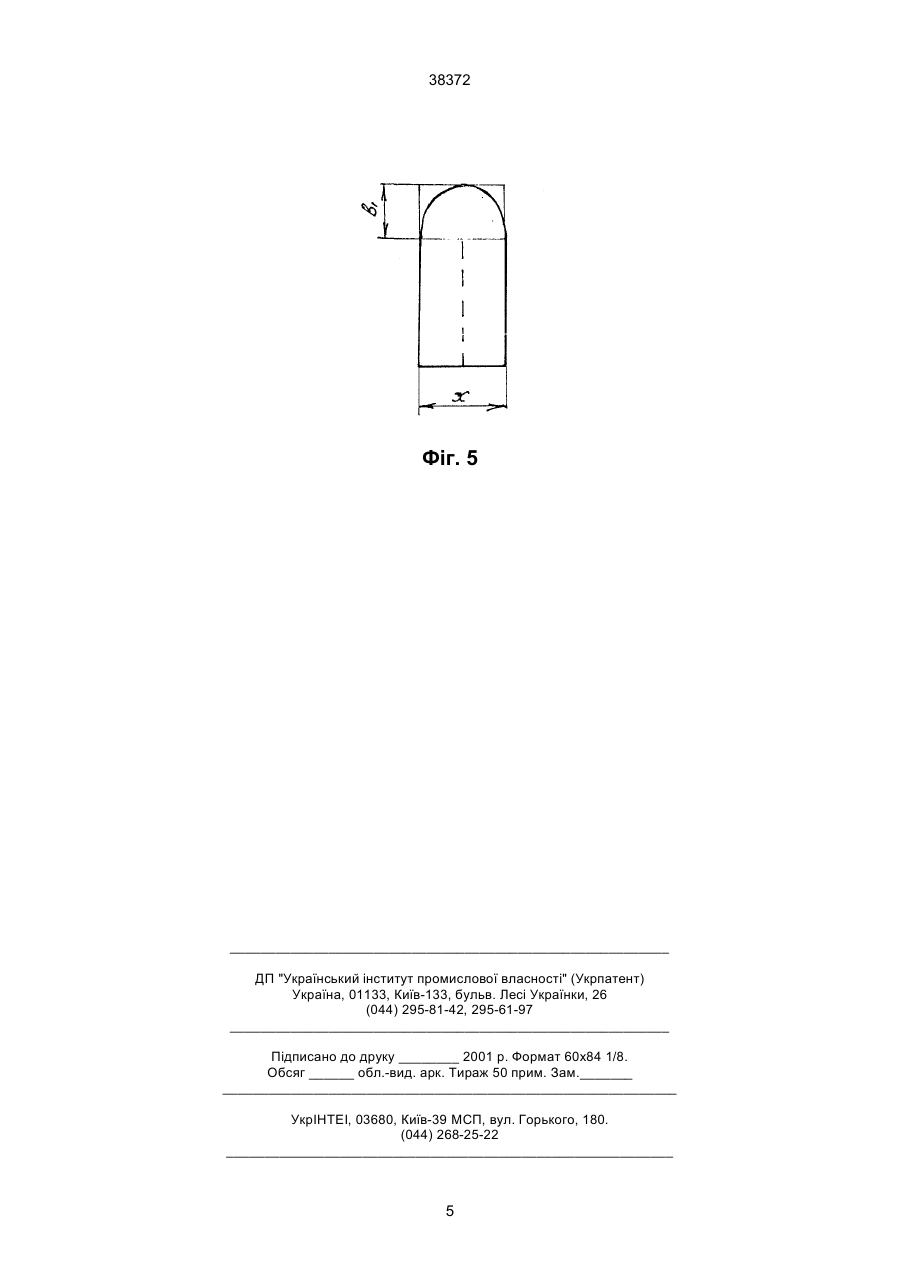

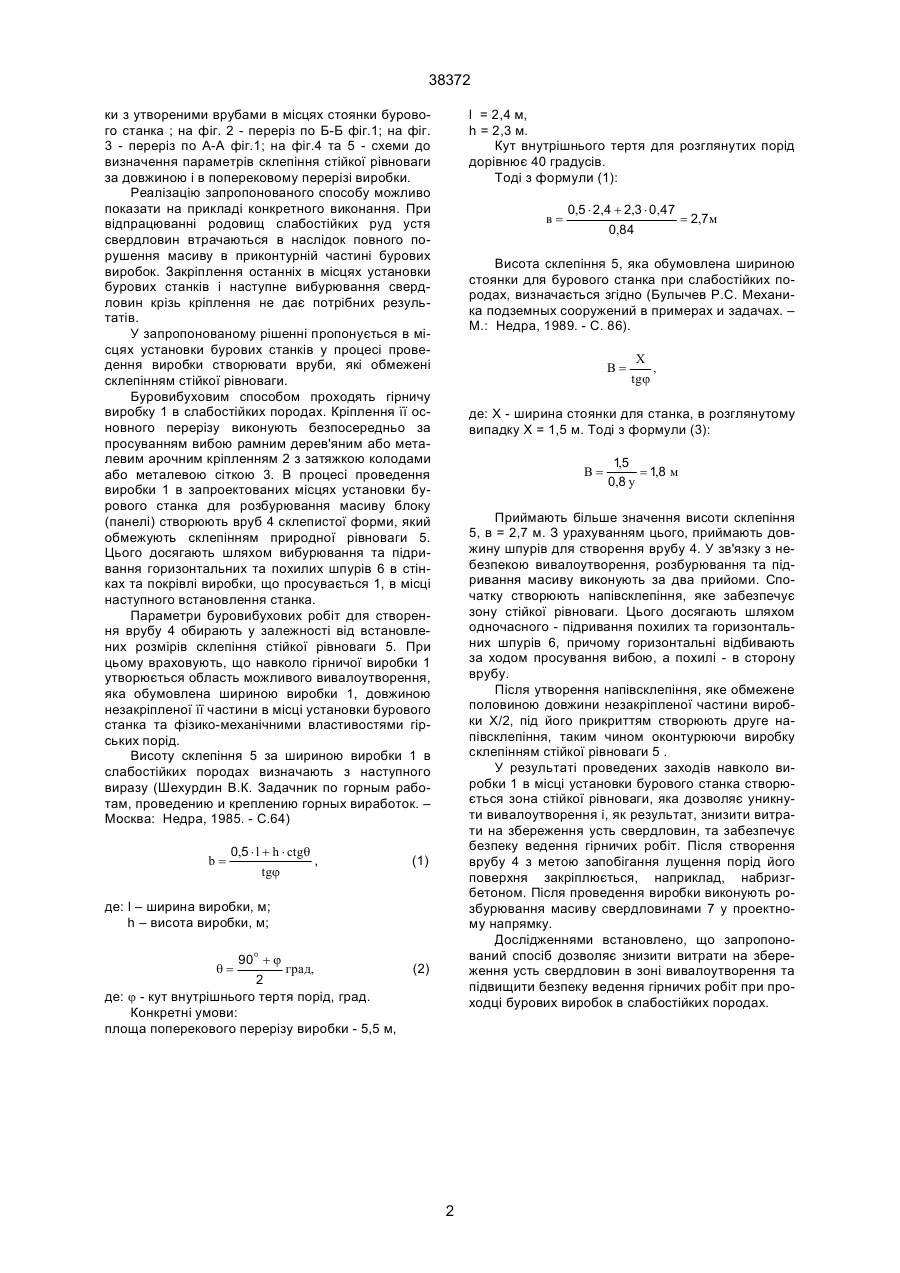

1.Спосіб підготовки виробки до вибурювання свердловин, який включає проходку горизонтальної виробки, її кріплення, визначення та обладнання місця установки бурового станка, який відрізняється тим, що в процесі проведення виробки у 38372 l = 2,4 м, h = 2,3 м. Кут внутрішнього тертя для розглянутих порід дорівнює 40 градусів. Тоді з формули (1): ки з утвореними врубами в місцях стоянки бурового станка ; на фіг. 2 - переріз по Б-Б фіг.1; на фіг. 3 - переріз по А-А фіг.1; на фіг.4 та 5 - схеми до визначення параметрів склепіння стійкої рівноваги за довжиною і в поперековому перерізі виробки. Реалізацію запропонованого способу можливо показати на прикладі конкретного виконання. При відпрацюванні родовищ слабостійких руд устя свердловин втрачаються в наслідок повного порушення масиву в приконтурній частині бурових виробок. Закріплення останніх в місцях установки бурових станків і наступне вибурювання свердловин крізь кріплення не дає потрібних результатів. У запропонованому рішенні пропонується в місцях установки бурових станків у процесі проведення виробки створювати вруби, які обмежені склепінням стійкої рівноваги. Буровибуховим способом проходять гірничу виробку 1 в слабостійких породах. Кріплення її основного перерізу виконують безпосередньо за просуванням вибою рамним дерев'яним або металевим арочним кріпленням 2 з затяжкою колодами або металевою сіткою 3. В процесі проведення виробки 1 в запроектованих місцях установки бурового станка для розбурювання масиву блоку (панелі) створюють вруб 4 склепистої форми, який обмежують склепінням природної рівноваги 5. Цього досягають шляхом вибурювання та підривання горизонтальних та похилих шпурів 6 в стінках та покрівлі виробки, що просувається 1, в місці наступного встановлення станка. Параметри буровибухових робіт для створення врубу 4 обирають у залежності від встановлених розмірів склепіння стійкої рівноваги 5. При цьому враховують, що навколо гірничої виробки 1 утворюється область можливого вивалоутворення, яка обумовлена шириною виробки 1, довжиною незакріпленої її частини в місці установки бурового станка та фізико-механічними властивостями гірських порід. Висоту склепіння 5 за шириною виробки 1 в слабостійких породах визначають з наступного виразу (Шехурдин В.К. Задачник по горным работам, проведению и креплению горных виработок. – Москва: Недра, 1985. - С.64) b= 0,5 × l + h × ctgq , tgj в= Висота склепіння 5, яка обумовлена шириною стоянки для бурового станка при слабостійких породах, визначається згідно (Булычев Р.С. Механика подземных сооружений в примерах и задачах. – M.: Недра, 1989. - С. 86). В= 90o + j град, 2 де: j - кут внутрішнього тертя порід, град. Конкретні умови: площа поперекового перерізу виробки - 5,5 м, X , tgj де: X - ширина стоянки для станка, в розглянутому випадку Х = 1,5 м. Тоді з формули (3): В= 1,5 = 1,8 м 0,8 у Приймають більше значення висоти склепіння 5, в = 2,7 м. З урахуванням цього, приймають довжину шпурів для створення врубу 4. У зв'язку з небезпекою вивалоутворення, розбурювання та підривання масиву виконують за два прийоми. Спочатку створюють напівсклепіння, яке забезпечує зону стійкої рівноваги. Цього досягають шляхом одночасного - підривання похилих та горизонтальних шпурів 6, причому горизонтальні відбивають за ходом просування вибою, а похилі - в сторону врубу. Після утворення напівсклепіння, яке обмежене половиною довжини незакріпленої частини виробки X/2, під його прикриттям створюють друге напівсклепіння, таким чином оконтурюючи виробку склепінням стійкої рівноваги 5 . У результаті проведених заходів навколо виробки 1 в місці установки бурового станка створюється зона стійкої рівноваги, яка дозволяє уникнути вивалоутворення і, як результат, знизити витрати на збереження усть свердловин, та забезпечує безпеку ведення гірничих робіт. Після створення врубу 4 з метою запобігання лущення порід його поверхня закріплюється, наприклад, набризгбетоном. Після проведення виробки виконують розбурювання масиву свердловинами 7 у проектному напрямку. Дослідженнями встановлено, що запропонований спосіб дозволяє знизити витрати на збереження усть свердловин в зоні вивалоутворення та підвищити безпеку ведення гірничих робіт при проходці бурових виробок в слабостійких породах. (1) де: l – ширина виробки, м; h – висота виробки, м; q= 0,5 × 2,4 + 2,3 × 0,47 = 2,7м 0,84 (2) 2 38372 Фіг. 1 Фіг. 2 3 38372 Фіг. 3 Фіг. 4 4 38372 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
