Персональний тренажер для корекції сексуального здоров’я жінки

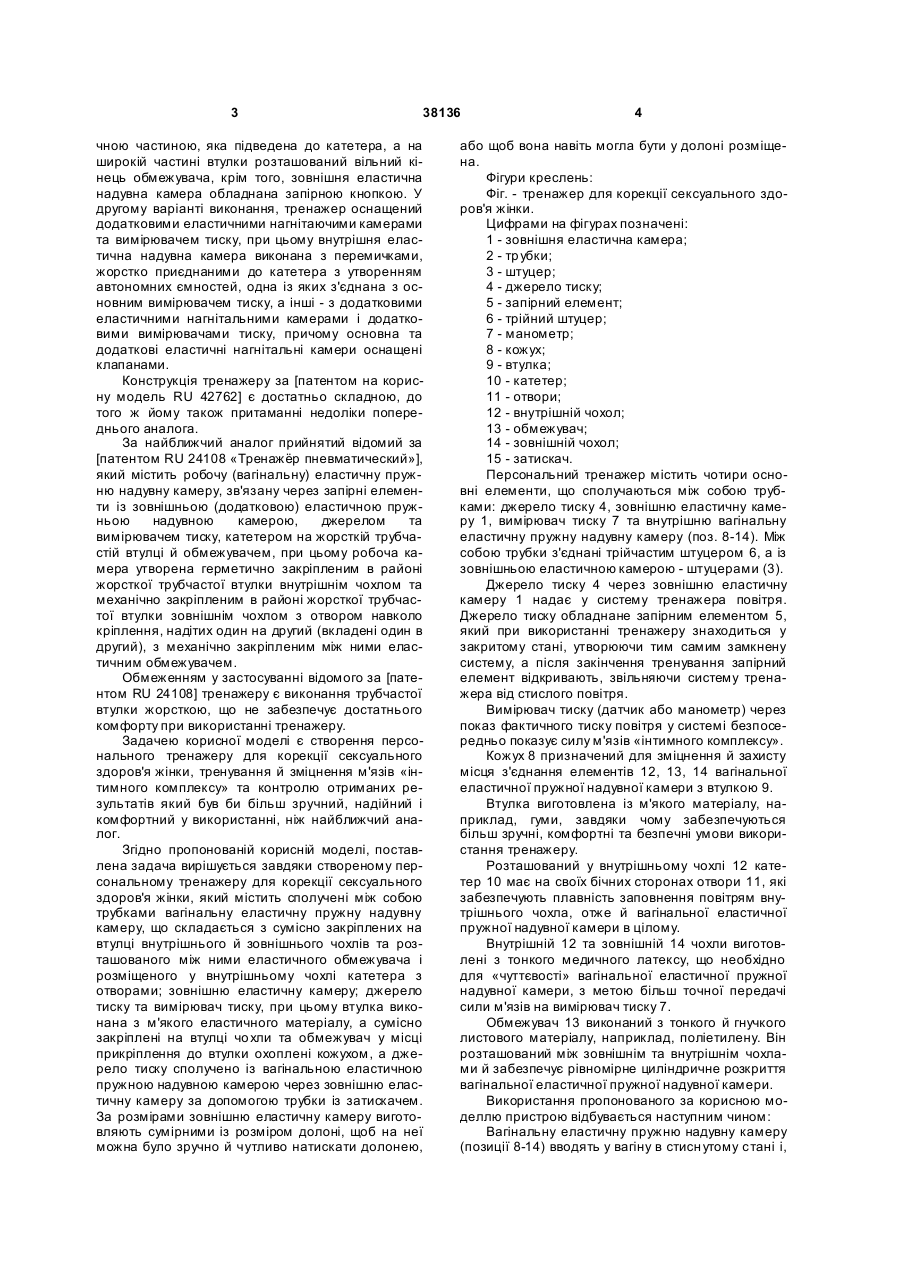

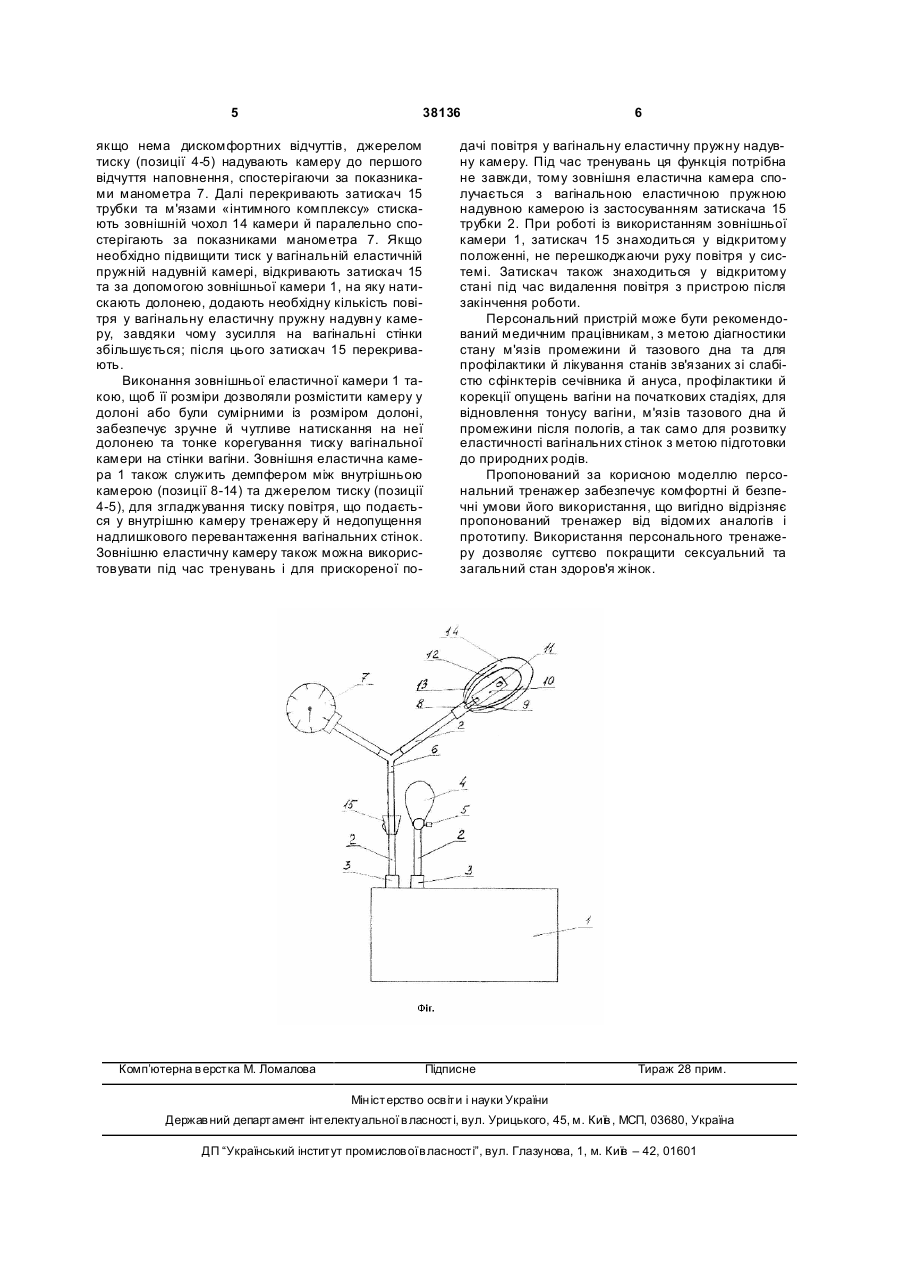

1. Персональний тренажер для корекції сексуального здоров'я жінки, що містить сполучені між собою трубками вагінальну еластичну пружну надувн у камеру, яка складається з сумісно закріплених на втулці внутрішнього та зовнішнього чохлів, розташованого між ними еластичного обмежувача та розміщеного у вн утрішньому чохлі катетера з отворами; зовнішню еластичну камеру; джерело 3 38136 чною частиною, яка підведена до катетера, а на широкій частині втулки розташований вільний кінець обмежувача, крім того, зовнішня еластична надувна камера обладнана запірною кнопкою. У другому варіанті виконання, тренажер оснащений додатковими еластичними нагнітаючими камерами та вимірювачем тиску, при цьому внутрішня еластична надувна камера виконана з перемичками, жорстко приєднаними до катетера з утворенням автономних ємностей, одна із яких з'єднана з основним вимірювачем тиску, а інші - з додатковими еластичними нагнітальними камерами і додатковими вимірювачами тиску, причому основна та додаткові еластичні нагнітальні камери оснащені клапанами. Конструкція тренажеру за [патентом на корисну модель RU 42762] є достатньо складною, до того ж йому також притаманні недоліки попереднього аналога. За найближчий аналог прийнятий відомий за [патентом RU 24108 «Тренажёр пневматический»], який містить робочу (вагінальну) еластичну пружню надувну камеру, зв'язану через запірні елементи із зовнішньою (додатковою) еластичною пружньою надувною камерою, джерелом та вимірювачем тиску, катетером на жорсткій трубчастій втулці й обмежувачем, при цьому робоча камера утворена герметично закріпленим в районі жорсткої трубчастої втулки внутрішнім чохлом та механічно закріпленим в районі жорсткої трубчастої втулки зовнішнім чохлом з отвором навколо кріплення, надітих один на другий (вкладені один в другий), з механічно закріпленим між ними еластичним обмежувачем. Обмеженням у застосуванні відомого за [патентом RU 24108] тренажеру є виконання трубчастої втулки жорсткою, що не забезпечує достатнього комфорту при використанні тренажеру. Задачею корисної моделі є створення персонального тренажеру для корекції сексуального здоров'я жінки, тренування й зміцнення м'язів «інтимного комплексу» та контролю отриманих результатів який був би більш зручний, надійний і комфортний у використанні, ніж найближчий аналог. Згідно пропонованій корисній моделі, поставлена задача вирішується завдяки створеному персональному тренажеру для корекції сексуального здоров'я жінки, який містить сполучені між собою трубками вагінальну еластичну пружну надувну камеру, що складається з сумісно закріплених на втулці внутрішнього й зовнішнього чохлів та розташованого між ними еластичного обмежувача і розміщеного у внутрішньому чохлі катетера з отворами; зовнішню еластичну камеру; джерело тиску та вимірювач тиску, при цьому втулка виконана з м'якого еластичного матеріалу, а сумісно закріплені на втулці чо хли та обмежувач у місці прикріплення до втулки охоплені кожухом, а джерело тиску сполучено із вагінальною еластичною пружною надувною камерою через зовнішню еластичну камеру за допомогою трубки із затискачем. За розмірами зовнішню еластичну камеру виготовляють сумірними із розміром долоні, щоб на неї можна було зручно й чутливо натискати долонею, 4 або щоб вона навіть могла бути у долоні розміщена. Фігури креслень: Фіг. - тренажер для корекції сексуального здоров'я жінки. Цифрами на фігурах позначені: 1 - зовнішня еластична камера; 2 - трубки; 3 - штуцер; 4 - джерело тиску; 5 - запірний елемент; 6 - трійний штуцер; 7 - манометр; 8 - кожух; 9 - втулка; 10 - катетер; 11 - отвори; 12 - внутрішній чохол; 13 - обмежувач; 14 - зовнішній чохол; 15 - затискач. Персональний тренажер містить чотири основні елементи, що сполучаються між собою трубками: джерело тиску 4, зовнішню еластичну камеру 1, вимірювач тиску 7 та внутрішню вагінальну еластичну пружну надувну камеру (поз. 8-14). Між собою трубки з'єднані трійчастим штуцером 6, а із зовнішньою еластичною камерою - штуцерами (3). Джерело тиску 4 через зовнішню еластичну камеру 1 надає у систему тренажера повітря. Джерело тиску обладнане запірним елементом 5, який при використанні тренажеру знаходиться у закритому стані, утворюючи тим самим замкнену систему, а після закінчення тренування запірний елемент відкривають, звільняючи систему тренажера від стислого повітря. Вимірювач тиску (датчик або манометр) через показ фактичного тиску повітря у системі безпосередньо показує силу м'язів «інтимного комплексу». Кожух 8 призначений для зміцнення й захисту місця з'єднання елементів 12, 13, 14 вагінальної еластичної пружної надувної камери з втулкою 9. Втулка виготовлена із м'якого матеріалу, наприклад, гуми, завдяки чому забезпечуються більш зручні, комфортні та безпечні умови використання тренажеру. Розташований у внутрішньому чохлі 12 катетер 10 має на своїх бічних сторонах отвори 11, які забезпечують плавність заповнення повітрям внутрішнього чохла, отже й вагінальної еластичної пружної надувної камери в цілому. Внутрішній 12 та зовнішній 14 чохли виготовлені з тонкого медичного латексу, що необхідно для «чуттєвості» вагінальної еластичної пружної надувної камери, з метою більш точної передачі сили м'язів на вимірювач тиску 7. Обмежувач 13 виконаний з тонкого й гнучкого листового матеріалу, наприклад, поліетилену. Він розташований між зовнішнім та внутрішнім чохлами й забезпечує рівномірне циліндричне розкриття вагінальної еластичної пружної надувної камери. Використання пропонованого за корисною моделлю пристрою відбувається наступним чином: Вагінальну еластичну пружню надувну камеру (позиції 8-14) вводять у вагіну в стисн утому стані і, 5 38136 якщо нема дискомфортних відчуттів, джерелом тиску (позиції 4-5) надувають камеру до першого відчуття наповнення, спостерігаючи за показниками манометра 7. Далі перекривають затискач 15 трубки та м'язами «інтимного комплексу» стискають зовнішній чохол 14 камери й паралельно спостерігають за показниками манометра 7. Якщо необхідно підвищити тиск у вагінальній еластичній пружній надувній камері, відкривають затискач 15 та за допомогою зовнішньої камери 1, на яку натискають долонею, додають необхідну кількість повітря у вагінальну еластичну пружну надувн у камеру, завдяки чому зусилля на вагінальні стінки збільшується; після цього затискач 15 перекривають. Виконання зовнішньої еластичної камери 1 такою, щоб її розміри дозволяли розмістити камеру у долоні або були сумірними із розміром долоні, забезпечує зручне й чутливе натискання на неї долонею та тонке корегування тиску вагінальної камери на стінки вагіни. Зовнішня еластична камера 1 також служить демпфером між внутрішньою камерою (позиції 8-14) та джерелом тиску (позиції 4-5), для згладжування тиску повітря, що подається у внутрішню камеру тренажеру й недопущення надлишкового перевантаження вагінальних стінок. Зовнішню еластичну камеру також можна використовувати під час тренувань і для прискореної по Комп’ютерна в ерстка М. Ломалова 6 дачі повітря у вагінальну еластичну пружну надувну камеру. Під час тренувань ця функція потрібна не завжди, тому зовнішня еластична камера сполучається з вагінальною еластичною пружною надувною камерою із застосуванням затискача 15 трубки 2. При роботі із використанням зовнішньої камери 1, затискач 15 знаходиться у відкритому положенні, не перешкоджаючи руху повітря у системі. Затискач також знаходиться у відкритому стані під час видалення повітря з пристрою після закінчення роботи. Персональний пристрій може бути рекомендований медичним працівникам, з метою діагностики стану м'язів промежини й тазового дна та для профілактики й лікування станів зв'язаних зі слабістю сфінктерів сечівника й ануса, профілактики й корекції опущень вагіни на початкових стадіях, для відновлення тонусу вагіни, м'язів тазового дна й промежини після пологів, а так само для розвитку еластичності вагінальних стінок з метою підготовки до природних родів. Пропонований за корисною моделлю персональний тренажер забезпечує комфортні й безпечні умови його використання, що вигідно відрізняє пропонований тренажер від відомих аналогів і прототипу. Використання персонального тренажеру дозволяє суттєво покращити сексуальний та загальний стан здоров'я жінок. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
