Тренажер для дихальної системи

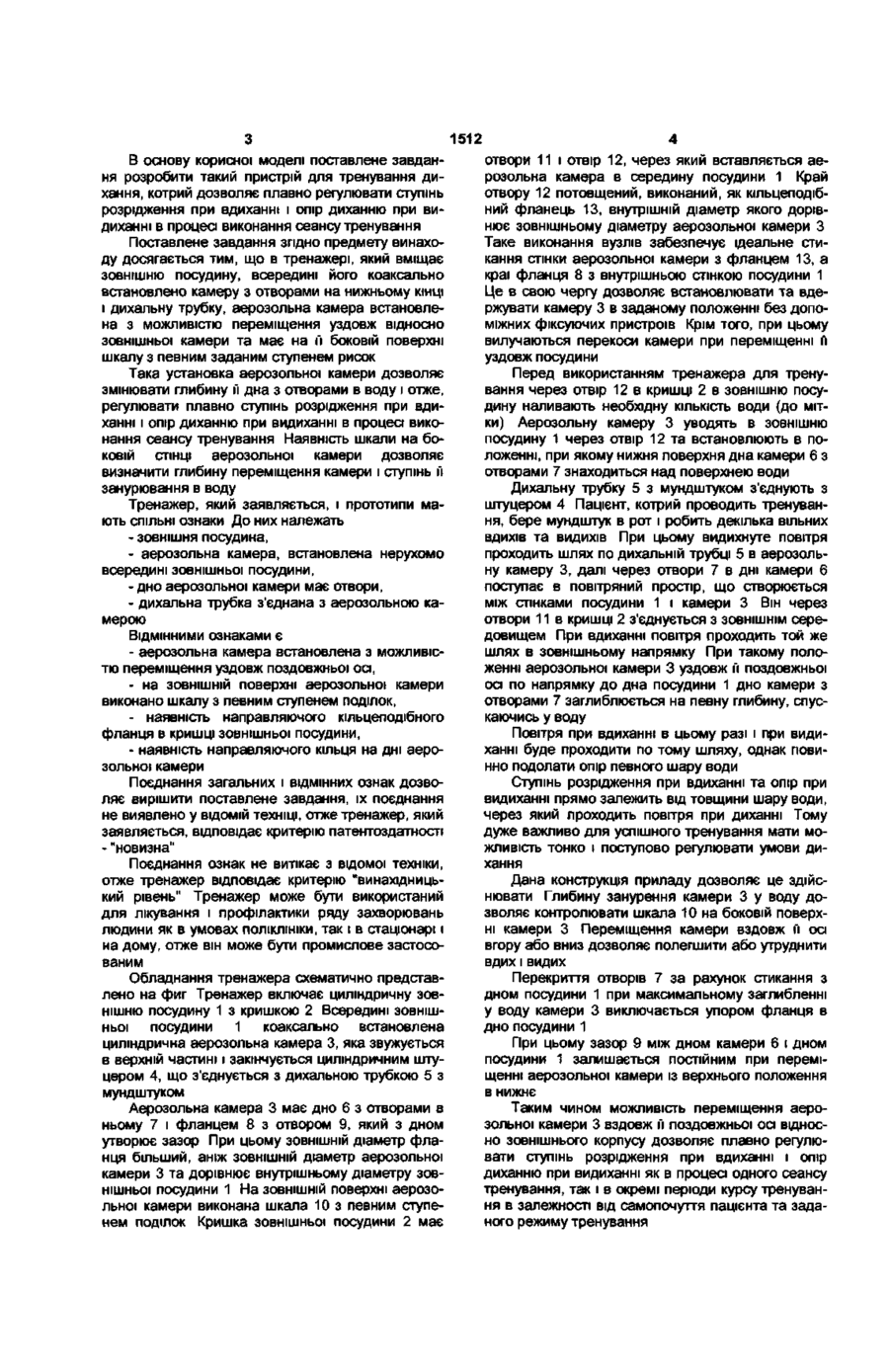

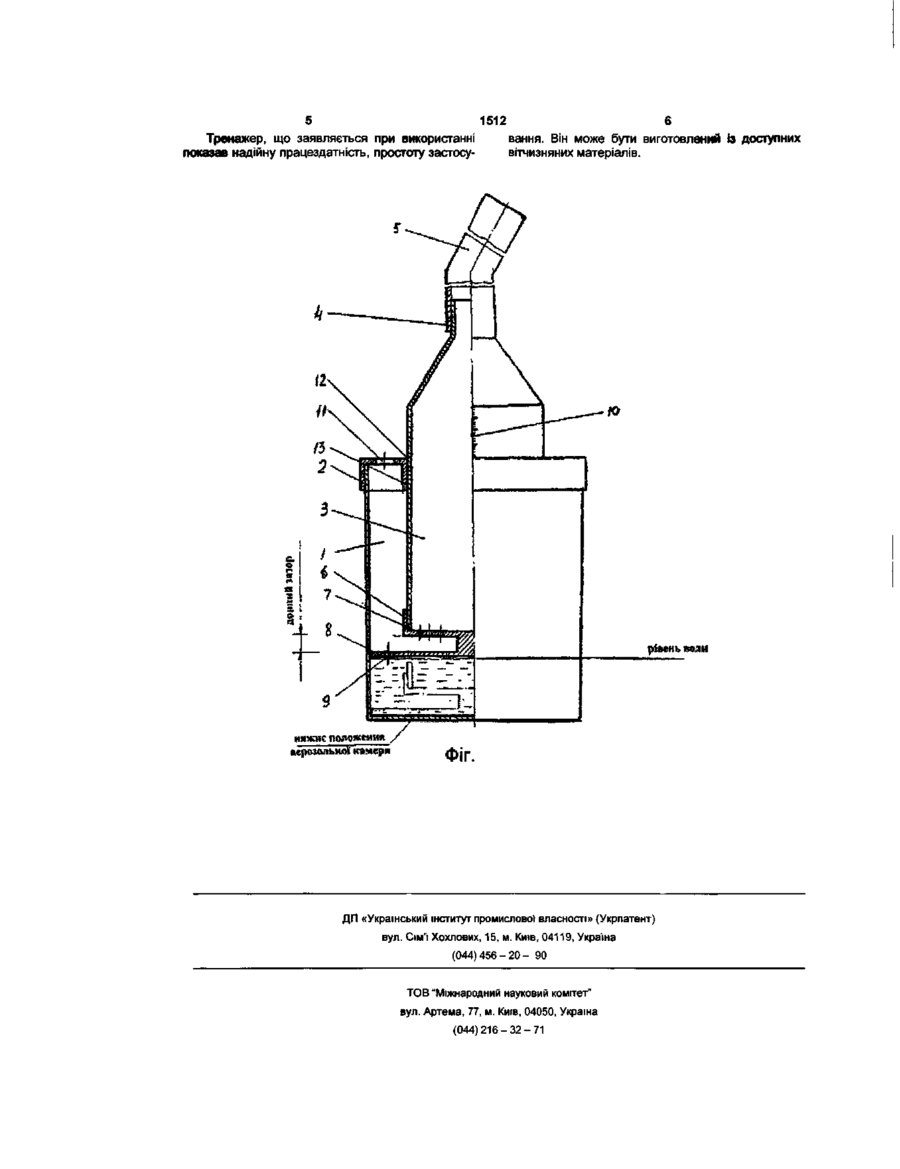

1 Тренажер для дихальної системи, що містить зовнішню посудину з кришкою, аерозольну камеру, встановлену коаксіально всередині ємкості з дном і отворами, дихальну трубку, який відрі зняється тим, що циліндрична аерозольна камера встановлена в ЗОВНІШНІЙ посудині з можливістю поздовжнього переміщення вздовж осі посудини, на ЗОВНІШНІЙ поверхні має шкалу опору повітря 2 Тренажер за п 1, який відрізняється тим, що в кришці зовнішньої посудини виконаний кільцеподібний фланець 3 Тренажер за п 1, який відрізняється тим, що дно аерозольної камери має діаметр, більший за діаметр камери і дорівнює внутрішньому діаметру зовнішньої посудини Корисна модель відноситься до медицини, зокрема до пристроїв для впливу на систему зовнішнього дихання та може бути використаний при лікуванні ряду захворювань людини Пристрої для цієї мети ВІДОМІ Відомий тренажер Линьова М І , що містить опорну раму, гальмовий пристрій з двома поршневими повітряними насосами, які з'єднані жорсткими штоками, а також інгалятор з вузлом кріплення біля обличчя хворого та газопідвідні штанги, що з'єднані з інгалятором [а с № 1225583 СССР МПК А61М16/00, 15/00, тренажер Линьова М І , опубл 23 04 86, Бюл № 15] Відомий тренажер громіздкий та складний для використання хворими, а сам процес впливу на дихальну систему здійснюється важко контрольованим ЗОВНІШНІМ зусиллям Відомий також дихальний апарат для створення гіпоксії [а с № 1335294 СССР МПК А61М16/00 Басович С Н та ін опубл 07 09 87, Бюл № 33] Апарат забезпечує створення гіпоксії в організмі пацієнта за допомогою газів, які входять до складу повітря після видиху До складу апарату входить маска, клапани, коробка з клапанами вдиху та видиху, адсорбер з центральною газопідвідною трубкою і дихальний резервуар (мішок) з горловинами вдиху та видиху При користуванні апаратом пацієнт вдихує повітря, в якому вміст кисню, через 3 - 5 хвилин зменшується, і пацієнт починає відчувати утруднення дихання, ІНШІ неприємні відчуття Отже, при використанні дихального апарату пацієнт вдихує повітряну су міш з неконтрольованим вмістом кисню, що може призвести до серйозних ускладнень в процесі процедури, особливо хворих з явищами серцевосудинної, легеневої (дихальної) недостатності Найбільш близьким за технічною суттю і досягненим ефектом є інгалятор Фролова [а с № 1790414 СССР МПК А61М15/02 опубл 09 01 95р Бюл № 3] Він включає посудину, всередині якої встановлена аерозольна камера, на нижньому КІНЦІ її встановлена насадка, котра утворює дно камери, що знімається Аерозольна камера встановлена з зазором відносно дна зовнішньої посудини Величину зазору фіксує виступ, виконаний на насадці В дні аерозольної камери виконані отвори Перед використанням пристрою в аерозольну камеру дозовано заливається рідина (вода) Конструкція пристрою при його використанні забезпечує дихання пацієнта з розрідженням на вдиханні і опором при видиханні, що на думку автора забезпечує тренування дихальної системи і лікувальний ефект на організм пацієнта Даний пристрій прийнято за прототип У відомому пристрої ступінь розрідження при вдиханні і величина опору дихання при видиханні зумовлена товщиною водяного шару в посудині, заданою перед початком тренування і залишаються постійними на протязі всього сеансу тренування Це не дозволяє плавно змінювати як ступінь розрідження на при вдиханні так і опір диханню при видиханні в процесі сеансу тренування, що буває доцільним в різних циклах сеансу CM ю 1512 В основу корисної моделі поставлене завдання розробити такий пристрій для тренування дихання, котрий дозволяє плавно регулювати ступінь розрідження при вдиханні і опір диханню при видиханні в процесі виконання сеансу тренування Поставлене завдання згідно предмету винаходу досягається тим, що в тренажері, який вміщає зовнішню посудину, всередині його коаксально встановлено камеру з отворами на нижньому КІНЦІ І дихальну трубку, аерозольна камера встановлена з можливістю переміщення уздовж відносно зовнішньої камери та має на її боковій поверхні шкалу з певним заданим ступенем рисок Така установка аерозольної камери дозволяє змінювати глибину її дна з отворами в воду і отже, регулювати плавно ступінь розрідження при вдиханні і опір диханню при видиханні в процесі виконання сеансу тренування Наявність шкали на боковій СТІНЦІ аерозольної камери дозволяє визначити глибину переміщення камери і ступінь її занурювання в воду Тренажер, який заявляється, і прототипи мають СПІЛЬНІ ознаки До них належать - зовнішня посудина, - аерозольна камера, встановлена нерухомо всередині зовнішньої посудини, - дно аерозольної камери має отвори, - дихальна трубка з'єднана з аерозольною камерою ВІДМІННИМИ ознаками є - аерозольна камера встановлена з можливістю переміщення уздовж поздовжньої осі, - на ЗОВНІШНІЙ поверхні аерозольної камери виконано шкалу з певним ступенем поділок, - наявність направляючого кільцеподібного фланця в кришці зовнішньої посудини, - наявність направляючого кільця на дні аерозольної камери Поєднання загальних і ВІДМІННИХ ознак дозволяє вирішити поставлене завдання, їх поєднання не виявлено у ВІДОМІЙ техніці, отже тренажер, який заявляється, відповідає критерію патентоздатності -"новизна" Поєднання ознак не витікає з відомої техніки, отже тренажер відповідає критерію "винахідницький рівень" Тренажер може бути використаний для лікування і профілактики ряду захворювань людини як в умовах ПОЛІКЛІНІКИ, так і в стаціонарі і на дому, отже він може бути промислове застосованим Обладнання тренажера схематично представлено на фиг Тренажер включає циліндричну зовнішню посудину 1 з кришкою 2 Всередині зовнішньої посудини 1 коаксально встановлена циліндрична аерозольна камера 3, яка звужується в верхній частині і закінчується циліндричним штуцером 4, що з'єднується з дихальною трубкою 5 з мундштуком Аерозольна камера 3 має дно 6 з отворами в ньому 7 і фланцем 8 з отвором 9, який з дном утворює зазор При цьому ЗОВНІШНІЙ діаметр фланця більший, аніж ЗОВНІШНІЙ діаметр аерозольної камери 3 та дорівнює внутрішньому діаметру зовнішньої посудини 1 На ЗОВНІШНІЙ поверхні аерозольної камери виконана шкала 10 з певним ступенем поділок Кришка зовнішньої посудини 2 має отвори 11 і отвір 12, через який вставляється аерозольна камера в середину посудини 1 Край отвору 12 потовщений, виконаний, як кільцеподібний фланець 13, внутрішній діаметр якого дорівнює зовнішньому діаметру аерозольної камери З Таке виконання вузлів забезпечує ідеальне стикання стінки аерозольної камери з фланцем 13, а краї фланця 8 з внутрішньою стінкою посудини 1 Це в свою чергу дозволяє встановлювати та вдержувати камеру 3 в заданому положенні без допоміжних фіксуючих пристроїв Крім того, при цьому вилучаються перекоси камери при переміщенні її уздовж посудини Перед використанням тренажера для тренування через отвір 12 в кришці 2 в зовнішню посудину наливають необхідну КІЛЬКІСТЬ ВОДИ (ДО МІТКИ) Аерозольну камеру 3 уводять в зовнішню посудину 1 через отвір 12 та встановлюють в положенні, при якому нижня поверхня дна камери 6 з отворами 7 знаходиться над поверхнею води Дихальну трубку 5 з мундштуком з'єднують з штуцером 4 Пацієнт, котрий проводить тренування, бере мундштук в рот і робить декілька вільних вдихів та видихів При цьому видихнуте повітря проходить шлях по дихальній трубці 5 в аерозольну камеру 3, далі через отвори 7 в дні камери 6 поступає в повітряний простір, що створюється між стінками посудини 1 і камери 3 Він через отвори 11 в кришці 2 з'єднується з ЗОВНІШНІМ середовищем При вдиханні повітря проходить той же шлях в зовнішньому напрямку При такому положенні аерозольної камери 3 уздовж її поздовжньої осі по напрямку до дна посудини 1 дно камери з отворами 7 заглиблюється на певну глибину, спускаючись у воду Повітря при вдиханні в цьому разі і при видиханні буде проходити по тому шляху, однак повинно подолати опір певного шару води Ступінь розрідження при вдиханні та опір при видиханні прямо залежить від товщини шару води, через який проходить повітря при диханні Тому дуже важливо для успішного тренування мати можливість тонко і поступово регулювати умови дихання Дана конструкція приладу дозволяє це здійснювати Глибину занурення камери 3 у воду дозволяє контролювати шкала 10 на боковій поверхні камери 3 Переміщення камери вздовж її осі вгору або вниз дозволяє полегшити або утруднити ВДИХ І ВИДИХ Перекриття отворів 7 за рахунок стикання з дном посудини 1 при максимальному заглибленні у воду камери 3 виключається упором фланця в дно посудини 1 При цьому зазор 9 між дном камери 6 і дном посудини 1 залишається постійним при переміщенні аерозольної камери із верхнього положення в нижнє Таким чином можливість переміщення аерозольної камери 3 вздовж її поздовжньої осі відносно зовнішнього корпусу дозволяє плавно регулювати ступінь розрідження при вдиханні і опір диханню при видиханні як в процесі одного сеансу тренування, так і в окремі періоди курсу тренування в залежності від самопочуття пацієнта та заданого режиму тренування 5 1512 6 Тренажер, що заявляється при використанні вання. Він може бути виготовлений із доступних показав надійну працездатність, простоту застосувітчизняних матеріалів. to рівень тамім ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул. Сімі ХОХЛОВИХ, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
