Скануючий пристрій для лазерної терапії, що містить послідовно з'єднані персональний комп'ютер, блок керування лазерами, цифровий аналоговий перетворювач, блок лазерних випромінювачів, оптичну систему, блок дефлекторів, при цьому другий та третій виходи персонального комп'ютера підключені до другого входу оптичної системи та другого входу блока дефлекторів, відповідно, систему візуалізації зображення, вхід якої з'єднаний з третім виходом персонального комп'ютера, який відрізняється тим, що у пристрій додатково введені блок фотоприймачів та блок чутників електромагнітного випромінювання, виходи яких з'єднані через блок адаптерів зі входом персонального комп'ютера.

Текст

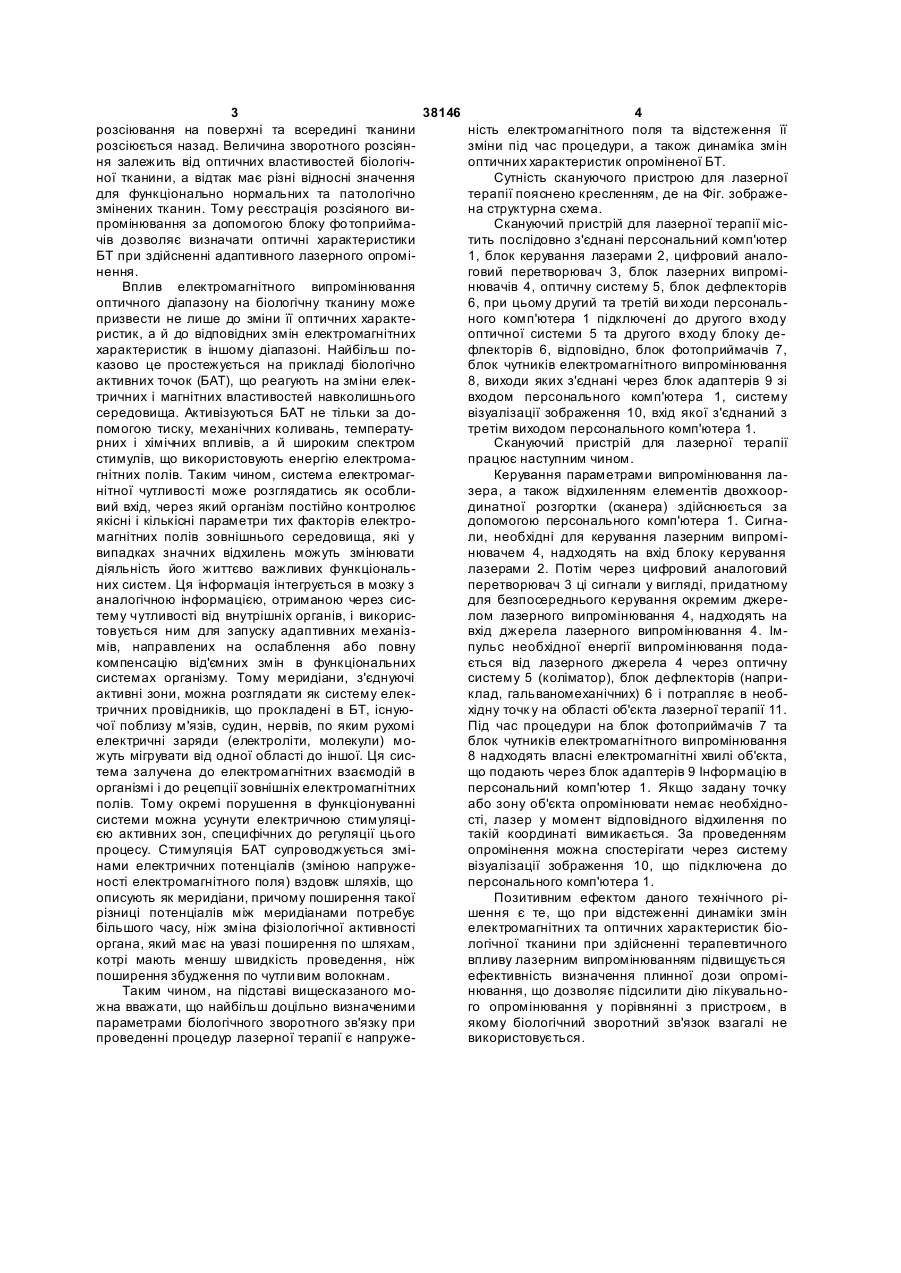

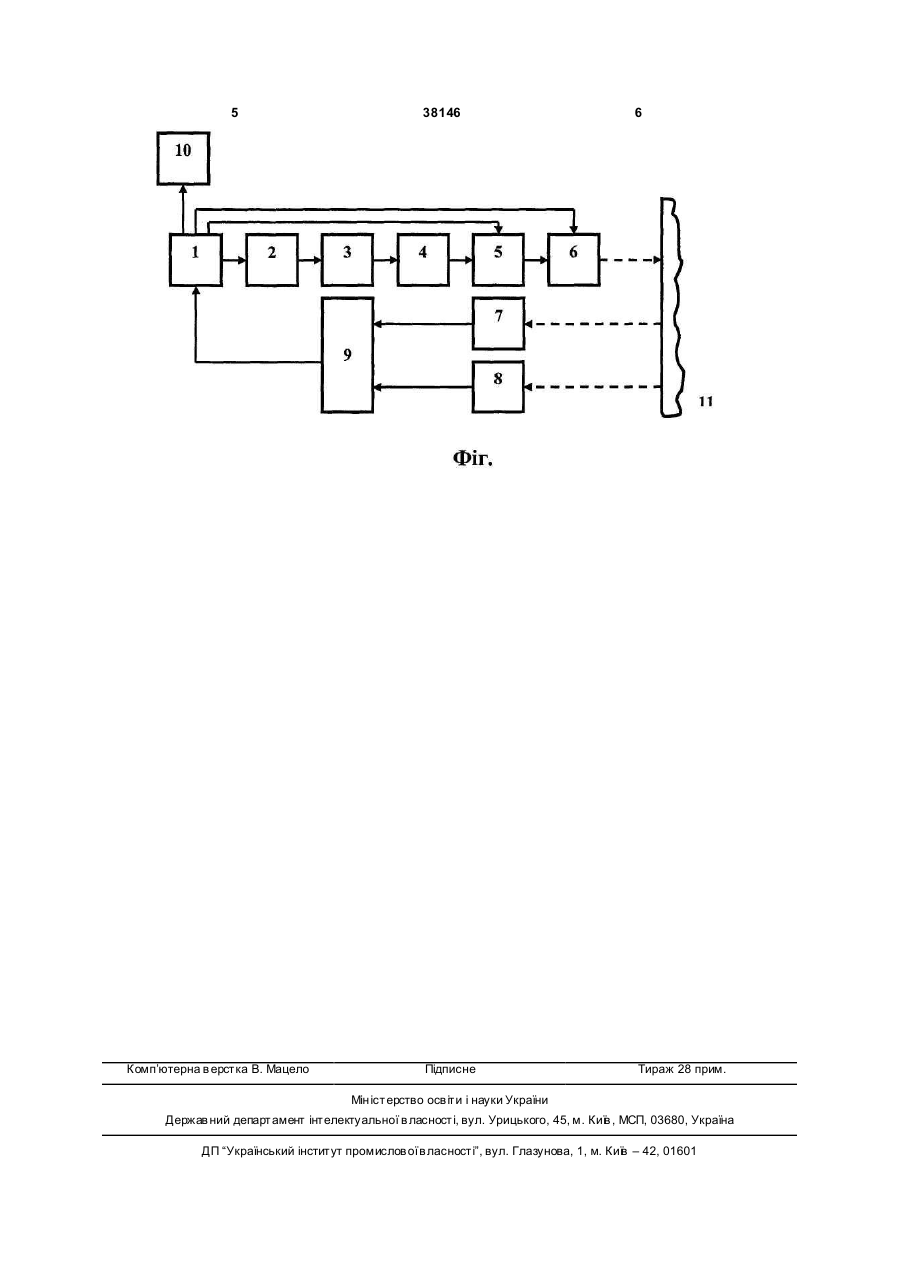

Скануючий пристрій для лазерної терапії, що містить послідовно з'єднані персональний комп'ю 2 (19) 1 3 38146 4 розсіювання на поверхні та всередині тканини ність електромагнітного поля та відстеження її розсіюється назад. Величина зворотного розсіянзміни під час процедури, а також динаміка змін ня залежить від оптичних властивостей біологічоптичних характеристик опроміненої БТ. ної тканини, а відтак має різні відносні значення Сутність скануючого пристрою для лазерної для функціонально нормальних та патологічно терапії пояснено кресленням, де на Фіг. зображезмінених тканин. Тому реєстрація розсіяного вина структурна схема. промінювання за допомогою блоку фо топриймаСкануючий пристрій для лазерної терапії місчів дозволяє визначати оптичні характеристики тить послідовно з'єднані персональний комп'ютер БТ при здійсненні адаптивного лазерного опромі1, блок керування лазерами 2, цифровий аналонення. говий перетворювач 3, блок лазерних випроміВплив електромагнітного випромінювання нювачів 4, оптичну систему 5, блок дефлекторів оптичного діапазону на біологічну тканину може 6, при цьому другий та третій ви ходи персональпризвести не лише до зміни її оптичних характеного комп'ютера 1 підключені до другого входу ристик, а й до відповідних змін електромагнітних оптичної системи 5 та другого входу блоку дехарактеристик в іншому діапазоні. Найбільш пофлекторів 6, відповідно, блок фотоприймачів 7, казово це простежується на прикладі біологічно блок чутників електромагнітного випромінювання активних точок (БАТ), що реагують на зміни елек8, виходи яких з'єднані через блок адаптерів 9 зі тричних і магнітних властивостей навколишнього входом персонального комп'ютера 1, систему середовища. Активізуються БАТ не тільки за довізуалізації зображення 10, вхід якої з'єднаний з помогою тиску, механічних коливань, температутретім виходом персонального комп'ютера 1. рних і хімічних впливів, а й широким спектром Скануючий пристрій для лазерної терапії стимулів, що використовують енергію електромапрацює наступним чином. гнітних полів. Таким чином, система електромагКерування параметрами випромінювання ланітної чутливості може розглядатись як особлизера, а також відхиленням елементів двохкоорвий вхід, через який організм постійно контролює динатної розгортки (сканера) здійснюється за якісні і кількісні параметри тих факторів електродопомогою персонального комп'ютера 1. Сигнамагнітних полів зовнішнього середовища, які у ли, необхідні для керування лазерним випромівипадках значних відхилень можуть змінювати нювачем 4, надходять на вхід блоку керування діяльність його життєво важливих функціональлазерами 2. Потім через цифровий аналоговий них систем. Ця інформація інтегрується в мозку з перетворювач 3 ці сигнали у вигляді, придатному аналогічною інформацією, отриманою через сисдля безпосереднього керування окремим джеретему чутливості від внутрішніх органів, і викорислом лазерного випромінювання 4, надходять на товується ним для запуску адаптивних механізвхід джерела лазерного випромінювання 4. Іммів, направлених на ослаблення або повну пульс необхідної енергії випромінювання подакомпенсацію від'ємних змін в функціональних ється від лазерного джерела 4 через оптичну системах організму. Тому меридіани, з'єднуючі систему 5 (коліматор), блок дефлекторів (наприактивні зони, можна розглядати як систему елекклад, гальваномеханічних) 6 і потрапляє в необтричних провідників, що прокладені в БТ, існуюхідну точк у на області об'єкта лазерної терапії 11. чої поблизу м'язів, судин, нервів, по яким рухомі Під час процедури на блок фотоприймачів 7 та електричні заряди (електроліти, молекули) моблок чутників електромагнітного випромінювання жуть мігрувати від одної області до іншої. Ця сис8 надходять власні електромагнітні хвилі об'єкта, тема залучена до електромагнітних взаємодій в що подають через блок адаптерів 9 Інформацію в організмі і до рецепції зовнішніх електромагнітних персональний комп'ютер 1. Якщо задану точку полів. Тому окремі порушення в функціонуванні або зону об'єкта опромінювати немає необхідносистеми можна усунути електричною стимуляцісті, лазер у момент відповідного відхилення по єю активних зон, специфічних до регуляції цього такій координаті вимикається. За проведенням процесу. Стимуляція БАТ супроводжується зміопромінення можна спостерігати через систему нами електричних потенціалів (зміною напружевізуалізації зображення 10, що підключена до ності електромагнітного поля)вздовж шляхів, що персонального комп'ютера 1. описують як меридіани, причому поширення такої Позитивним ефектом даного технічного рірізниці потенціалів між меридіанами потребує шення є те, що при відстеженні динаміки змін більшого часу, ніж зміна фізіологічної активності електромагнітних та оптичних характеристик біооргана, який має на увазі поширення по шляхам, логічної тканини при здійсненні терапевтичного котрі мають меншу швидкість проведення, ніж впливу лазерним випромінюванням підвищується поширення збудження по чутли вим волокнам. ефективність визначення плинної дози опроміТаким чином, на підставі вищесказаного монювання, що дозволяє підсилити дію лікувальножна вважати, що найбільш доцільно визначеними го опромінювання у порівнянні з пристроєм, в параметрами біологічного зворотного зв'язку при якому біологічний зворотний зв'язок взагалі не проведенні процедур лазерної терапії є напружевикористовується. 5 Комп’ютерна в ерстка В. Мацело 38146 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Scanning device for laser therapy

Автори англійською

Kasprov Mykhailo Anatoliiovych, Bezuhlyi Mykhailo Oleksandrovych, Klochko Tetiana Redzhynaldivna, Skytsiuk Volodymyr Ivanovych, Tymchyk Hryhorii Semenovych

Назва патенту російською

Сканирующее устройство для лазерной терапии

Автори російською

Каспров Михаил Анатольевич, Безуглый Михаил Александрович, Клочко Татьяна Реджинальдовна, Скицюк Владимир Иванович, Тымчик Григорий Семенович

МПК / Мітки

МПК: A61N 5/06

Мітки: терапії, пристрій, лазерної, скануючий
