Пристрій для подрібнення стружки

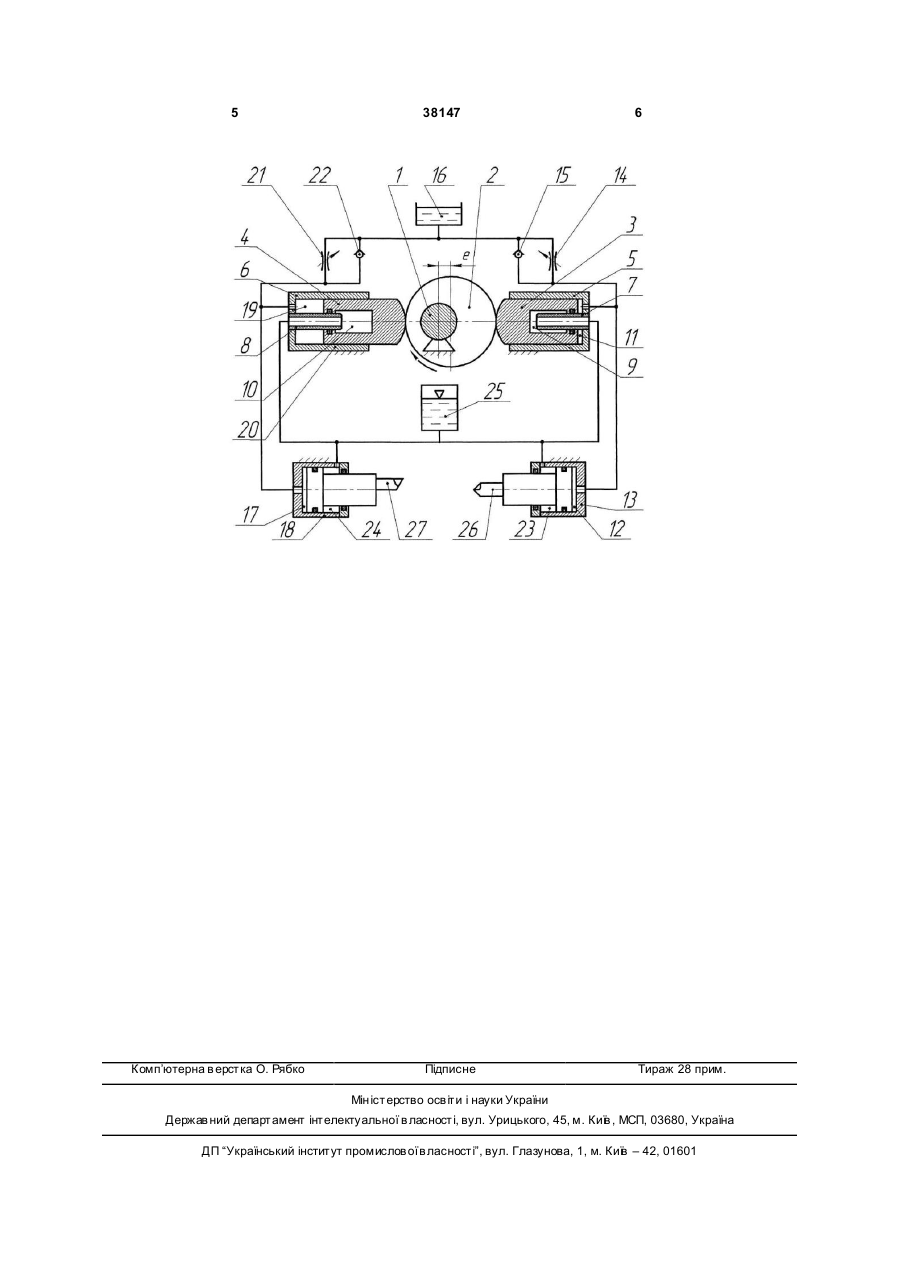

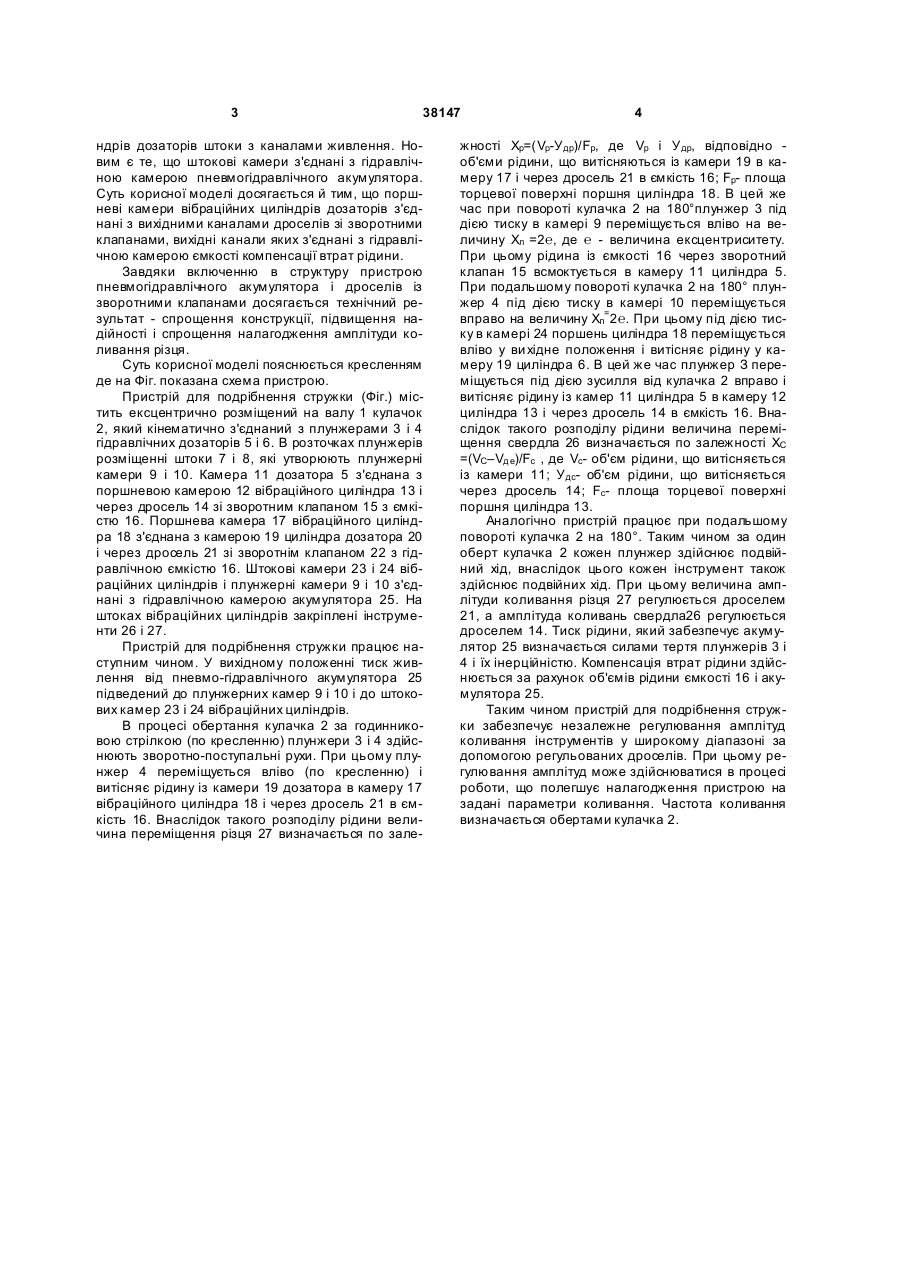

1. Пристрій для подрібнення стружки, що містить генератор імпульсів, виконаний у вигляді ексцентричного кулачка, кінематично з'єднаного з плунжерами з можливістю їх зворотнопоступального руху в циліндрах дозаторів, камери яких з'єднані з поршневими камерами вібраційних 3 38147 ндрів дозаторів штоки з каналами живлення. Новим є те, що штокові камери з'єднані з гідравлічною камерою пневмогідравлічного акумулятора. Суть корисної моделі досягається й тим, що поршневі камери вібраційних циліндрів дозаторів з'єднані з вихідними каналами дроселів зі зворотними клапанами, вихідні канали яких з'єднані з гідравлічною камерою ємкості компенсації втрат рідини. Завдяки включенню в структуру пристрою пневмогідравлічного акумулятора і дроселів із зворотними клапанами досягається технічний результат - спрощення конструкції, підвищення надійності і спрощення налагодження амплітуди коливання різця. Суть корисної моделі пояснюється кресленням де на Фіг. показана схема пристрою. Пристрій для подрібнення стружки (Фіг.) містить ексцентрично розміщений на валу 1 кулачок 2, який кінематично з'єднаний з плунжерами 3 і 4 гідравлічних дозаторів 5 і 6. В розточках плунжерів розміщенні штоки 7 і 8, які утворюють плунжерні камери 9 і 10. Камера 11 дозатора 5 з'єднана з поршневою камерою 12 вібраційного циліндра 13 і через дросель 14 зі зворотним клапаном 15 з ємкістю 16. Поршнева камера 17 вібраційного циліндра 18 з'єднана з камерою 19 циліндра дозатора 20 і через дросель 21 зі зворотнім клапаном 22 з гідравлічною ємкістю 16. Штокові камери 23 і 24 вібраційних циліндрів і плунжерні камери 9 і 10 з'єднані з гідравлічною камерою акумулятора 25. На штоках вібраційних циліндрів закріплені інструменти 26 і 27. Пристрій для подрібнення стружки працює наступним чином. У вихідному положенні тиск живлення від пневмо-гідравлічного акумулятора 25 підведений до плунжерних камер 9 і 10 і до штокових камер 23 і 24 вібраційних циліндрів. В процесі обертання кулачка 2 за годинниковою стрілкою (по кресленню) плунжери 3 і 4 здійснюють зворотно-поступальні рухи. При цьому плунжер 4 переміщується вліво (по кресленню) і витісняє рідину із камери 19 дозатора в камеру 17 вібраційного циліндра 18 і через дросель 21 в ємкість 16. Внаслідок такого розподілу рідини величина переміщення різця 27 визначається по зале 4 жності Xp=(Vp-У др)/Fp, де Vp і У др, відповідно об'єми рідини, що витісняються із камери 19 в камеру 17 і через дросель 21 в ємкість 16; Fp- площа торцевої поверхні поршня циліндра 18. В цей же час при повороті кулачка 2 на 180°плунжер 3 під дією тиску в камері 9 переміщується вліво на величину Хл =2℮, де ℮ - величина ексцентриситету. При цьому рідина із ємкості 16 через зворотний клапан 15 всмоктується в камеру 11 циліндра 5. При подальшому повороті кулачка 2 на 180° плунжер 4 під дією тиску в камері 10 переміщується вправо на величину Хп=2℮. При цьому під дією тиску в камері 24 поршень циліндра 18 переміщується вліво у ви хідне положення і витісняє рідину у камеру 19 циліндра 6. В цей же час плунжер З переміщується під дією зусилля від кулачка 2 вправо і витісняє рідину із камер 11 циліндра 5 в камеру 12 циліндра 13 і через дросель 14 в ємкість 16. Внаслідок такого розподілу рідини величина переміщення свердла 26 визначається по залежності XC =(VC–Vд е)/Fc , де Vc- об'єм рідини, що витісняється із камери 11; У дс- об'єм рідини, що витісняється через дросель 14; Fc- площа торцевої поверхні поршня циліндра 13. Аналогічно пристрій працює при подальшому повороті кулачка 2 на 180°. Таким чином за один оберт кулачка 2 кожен плунжер здійснює подвійний хід, внаслідок цього кожен інструмент також здійснює подвійних хід. При цьому величина амплітуди коливання різця 27 регулюється дроселем 21, а амплітуда коливань свердла26 регулюється дроселем 14. Тиск рідини, який забезпечує акумулятор 25 визначається силами тертя плунжерів 3 і 4 і їх інерційністю. Компенсація втрат рідини здійснюється за рахунок об'ємів рідини ємкості 16 і акумулятора 25. Таким чином пристрій для подрібнення стружки забезпечує незалежне регулювання амплітуд коливання інструментів у широкому діапазоні за допомогою регульованих дроселів. При цьому регулювання амплітуд може здійснюватися в процесі роботи, що полегшує налагодження пристрою на задані параметри коливання. Частота коливання визначається обертами кулачка 2. 5 Комп’ютерна в ерстка О. Рябко 38147 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
