Спосіб насичення рідини киснем

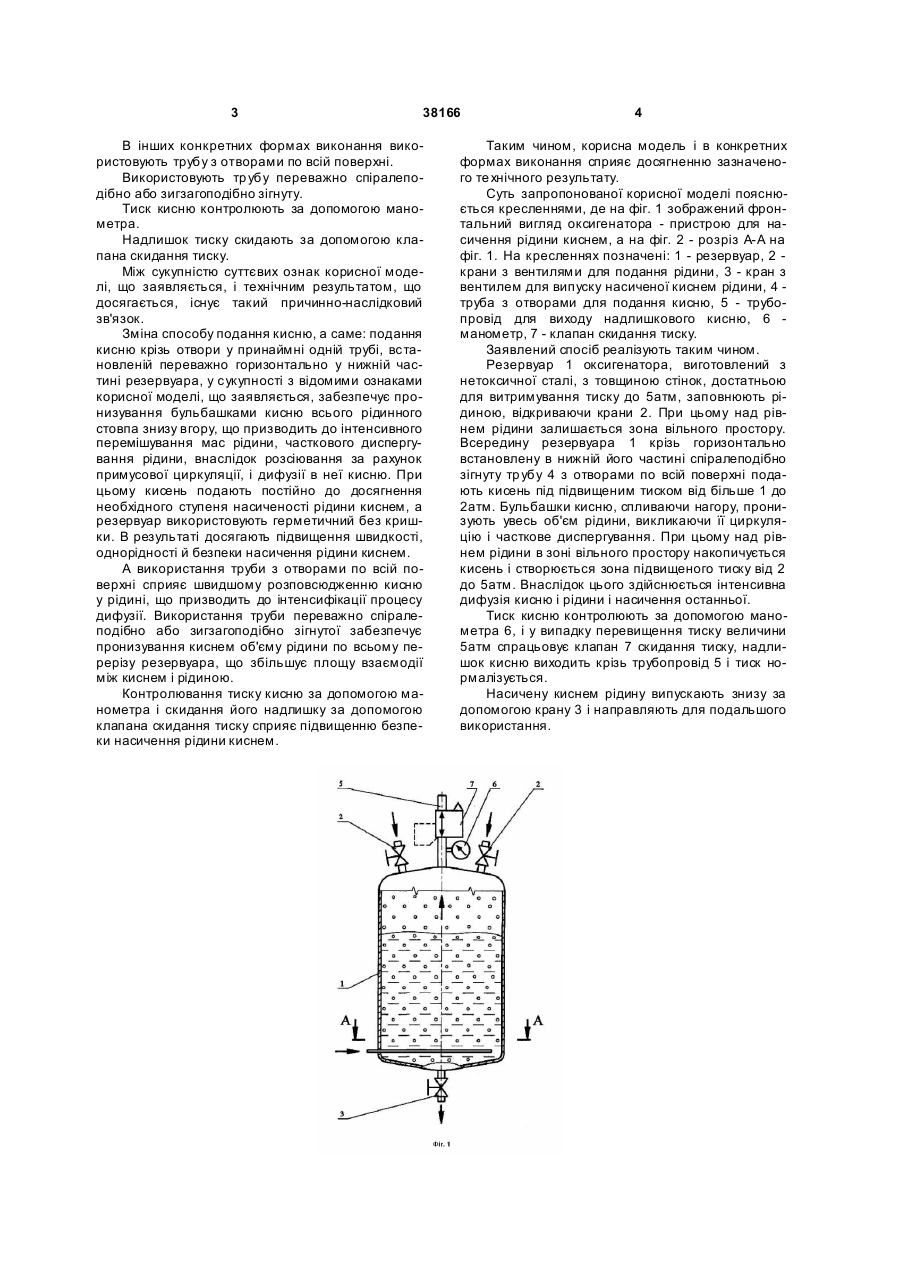

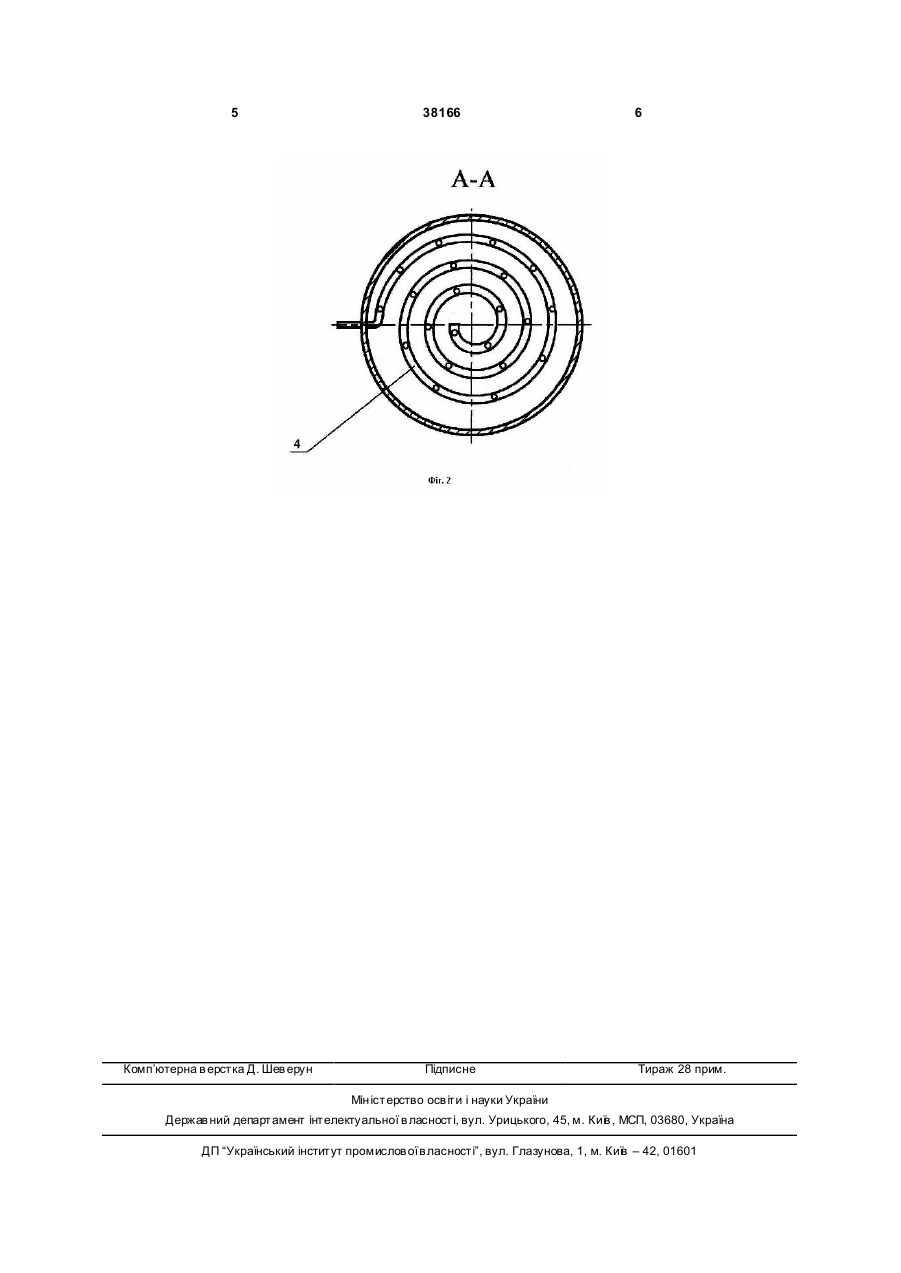

1. Спосіб насичення рідини киснем, що включає заповнення герметичного резервуара рідиною з формуванням зони вільного простору над рівнем рідини і подання кисню до рідини під підвищеним тиском, який відрізняється тим, що кисень подають крізь отвори у принаймні одній трубі, встанов 3 38166 В інших конкретних формах виконання використовують трубу з отворами по всій поверхні. Використовують тр убу переважно спіралеподібно або зигзагоподібно зігнуту. Тиск кисню контролюють за допомогою манометра. Надлишок тиску скидають за допомогою клапана скидання тиску. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Зміна способу подання кисню, а саме: подання кисню крізь отвори у принаймні одній трубі, встановленій переважно горизонтально у нижній частині резервуара, у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує пронизування бульбашками кисню всього рідинного стовпа знизу вгору, що призводить до інтенсивного перемішування мас рідини, часткового диспергування рідини, внаслідок розсіювання за рахунок примусової циркуляції, і дифузії в неї кисню. При цьому кисень подають постійно до досягнення необхідного ступеня насиченості рідини киснем, а резервуар використовують герметичний без кришки. В результаті досягають підвищення швидкості, однорідності й безпеки насичення рідини киснем. А використання труби з отворами по всій поверхні сприяє швидшому розповсюдженню кисню у рідині, що призводить до інтенсифікації процесу дифузії. Використання труби переважно спіралеподібно або зигзагоподібно зігнутої забезпечує пронизування киснем об'єму рідини по всьому перерізу резервуара, що збільшує площу взаємодії між киснем і рідиною. Контролювання тиску кисню за допомогою манометра і скидання його надлишку за допомогою клапана скидання тиску сприяє підвищенню безпеки насичення рідини киснем. 4 Таким чином, корисна модель і в конкретних формах виконання сприяє досягненню зазначеного те хнічного результату. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений фронтальний вигляд оксигенатора - пристрою для насичення рідини киснем, а на фіг. 2 - розріз А-А на фіг. 1. На кресленнях позначені: 1 - резервуар, 2 крани з вентилями для подання рідини, 3 - кран з вентилем для випуску насиченої киснем рідини, 4 труба з отворами для подання кисню, 5 - трубопровід для виходу надлишкового кисню, 6 манометр, 7 - клапан скидання тиску. Заявлений спосіб реалізують таким чином. Резервуар 1 оксигенатора, виготовлений з нетоксичної сталі, з товщиною стінок, достатньою для витримування тиску до 5атм, заповнюють рідиною, відкриваючи крани 2. При цьому над рівнем рідини залишається зона вільного простору. Всередину резервуара 1 крізь горизонтально встановлену в нижній його частині спіралеподібно зігнуту тр убу 4 з отворами по всій поверхні подають кисень під підвищеним тиском від більше 1 до 2атм. Бульбашки кисню, спливаючи нагору, пронизують увесь об'єм рідини, викликаючи її циркуляцію і часткове диспергування. При цьому над рівнем рідини в зоні вільного простору накопичується кисень і створюється зона підвищеного тиску від 2 до 5атм. Внаслідок цього здійснюється інтенсивна дифузія кисню і рідини і насичення останньої. Тиск кисню контролюють за допомогою манометра 6, і у випадку перевищення тиску величини 5атм спрацьовує клапан 7 скидання тиску, надлишок кисню виходить крізь трубопровід 5 і тиск нормалізується. Насичену киснем рідину випускають знизу за допомогою крану 3 і направляють для подальшого використання. 5 Комп’ютерна в ерстка Д. Шев ерун 38166 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
