C04B 35/64 — способи випалювання або спікання

Номер патенту: 113844

Опубліковано: 27.03.2017

Автори: Райман Річард Е., Гупта Суроджіт, Лі Цінхуа, Атакан Вахіт

МПК: C04B 14/04, C04B 35/16, C04B 20/02 ...

Мітки: композитний, спосіб, матеріал, елемент, має, зв'язуючий, матриця, зв'язуюча, виготовлення

Формула / Реферат:

1. Зв'язуюча матриця, яка містить множину зв'язуючих елементів, причому кожен зв'язуючий елемент містить:серцевину, що має перший хімічний склад, який включає один або більше хімічних елементів, причому вказана серцевина містить щонайменше один хімічний склад, що включає хімічні елементи M, Me і O (кисень) і/або OH групу, де M є лужноземельним металом, вибраним з кальцію або магнію, а Me є кремнієм;багатий діоксдом кремнію...

Номер патенту: 111425

Опубліковано: 25.04.2016

Автори: Тищенко Надія Іванівна, Колесніченко Валерій Григорович, Згалат-Лозинський Остап Броніславович, Рагуля Андрій Володимирович

МПК: B82B 1/00, C04B 35/58, B82B 3/00 ...

Мітки: кераміки, виготовлення, нітридної, зносостійкої, нанокристалічної, спосіб

Формула / Реферат:

Спосіб виготовлення нанокристалічної зносостійкої нітридної кераміки спіканням нанопорошків з розділенням процесу спікання на декілька стадій з різною швидкістю нагрівання, який відрізняється тим, що спікання нанопорошків проводять у вісім стадій: зміну швидкості нагрівання від 10 до 60 °C/хв. до температур 1550-1650 °C під час процесу у п'ять стадій, з різким зниженням температури спікання на шостій стадії процесу на 50-250 °С,...

Номер патенту: 105908

Опубліковано: 10.07.2014

Автори: Стефенс Волтер Т., Діксон Кевін Р., Сан-Мігель Лорьє, Фусс Тіана

МПК: C04B 35/10, C04B 35/14, C04B 35/26 ...

Мітки: наповнювачі, високоміцні, розклинювальні

Формула / Реферат:

1. Спечена частинка, що містить керамічний матеріал, де зазначений керамічний матеріал містить оксиди алюмінію, заліза та кремнію, зазначені оксиди кремнію, у перерахуванні на SiO2, представляють не більш 30 масових відсотків сумарної ваги зазначених оксидів, зазначені оксиди заліза, у перерахуванні на Fe2O3, представляють від 20 до 40 масових відсотків сумарної ваги зазначених оксидів, і дійсна густина зазначеного керамічного матеріалу...

Номер патенту: 87076

Опубліковано: 27.01.2014

Автори: Лобода Петро Іванович, Марич Мирослав Васильович, Богомол Юрій Іванович

МПК: C01B 35/00, C04B 37/00, C04B 35/64 ...

Мітки: електророзрядного, отримання, полікристалічних, керамічних, методом, карбіду, спікання, основі, бору, матеріалів, спосіб

Формула / Реферат:

Спосіб отримання керамічних полікристалічних матеріалів на основі карбіду бору методом електророзрядного спікання, що включає отримання кристалів евтектичного сплаву В4С-ТіВ2, їх подрібнення та спікання при температурі 1800-1900 °С, який відрізняється тим що, після подрібнення і магнітної сепарації отриманий порошок окислюють на повітрі, промивають у спирті, сушать і змішують з порошком карбіду бору (В4С), а потім піддають електророзрядному...

Номер патенту: 102620

Опубліковано: 25.07.2013

Автори: Примаченко Володимир Васильович, Спірін Юрій Олександрович, Мартиненко Валерій Владленович, Алексєєв Олексій Володимирович, Аннопольський Володимир Фрідріхович, Семененко Ольга Михайлівна, Алексєєв Володимир Іванович

МПК: C04B 35/03, C04B 35/035, C04B 35/00 ...

Мітки: периклазу, одержання, спеченого, спосіб

Формула / Реферат:

Спосіб одержання спеченого периклазу, який здійснюють шляхом випалювання гідроксиду магнію, одержаного шляхом його осадження з розчинів солей магнію реагентом, який відрізняється тим, що як реагент використовують розчин сильного лугу, при цьому осаджують нанодисперсний гідроксид магнію з розміром часток не більше 100 нм, який попередньо підлягає брикетуванню під тиском не менше 70 МПа, при цьому випалювання здійснюють в одну стадію за...

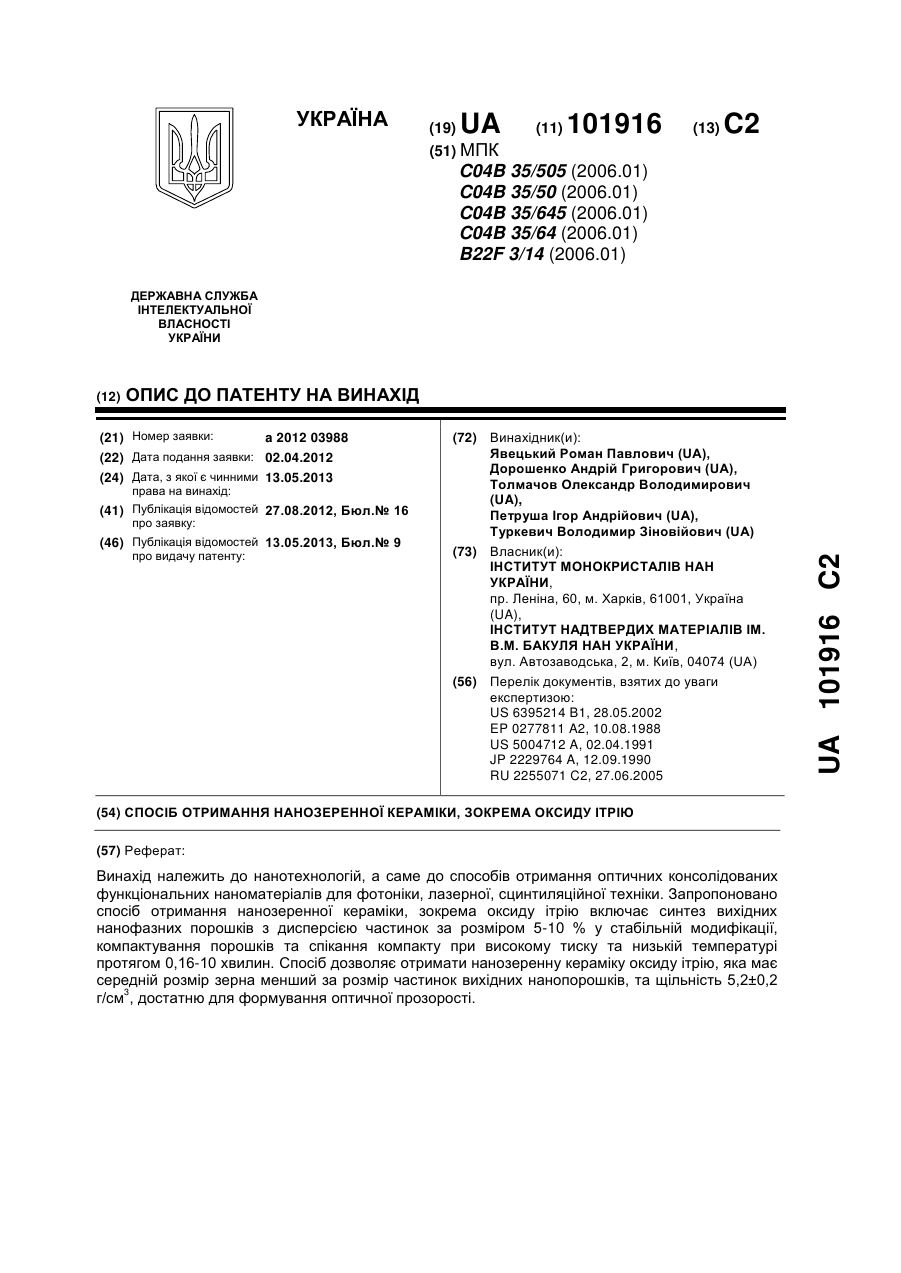

Номер патенту: 101916

Опубліковано: 13.05.2013

Автори: Дорошенко Андрій григорович, Толмачов Олександр Володимирович, Петруша Ігор Андрійович, Туркевич Володимир Зиновійович, Явецький Роман Павлович

МПК: B22F 3/14, C04B 35/50, C04B 35/505 ...

Мітки: зокрема, нанозеренної, спосіб, отримання, оксиду, ітрію, кераміки

Формула / Реферат:

Спосіб отримання нанозеренної кераміки методом спікання нанофазних керамічних порошків, зокрема оксиду ітрію, який включає синтез вихідних нанофазних порошків, компактування порошків та спікання компакту при високому тиску та низькій температурі, згідно з винаходом, як вихідні використовують нанофазні порошки з дисперсією частинок за розміром 5-10 % та у стабільній модифікації, а спікання ведуть протягом 0,16-10 хвилин.

Номер патенту: 101636

Опубліковано: 25.04.2013

Автори: Райман Річард Е., Атакан Вахіт

МПК: C04B 35/42, C04B 35/01, C04B 35/26 ...

Мітки: керамічних, спікання, гідротермального, рідиннофазового, матеріалів, спосіб, продукти, отримані

Формула / Реферат:

1. Спосіб гідротермального рідиннофазового спікання для отримання монолітної маси з пористої матриці, який включає:(і) отримання пористої матриці, яка маєвнутрішньопоровий простір і яка містить щонайменше перший реагент;(іі) контакт пористої матриці з середовищем, що просочується і яке переносить щонайменше другий реагент;(ііі) забезпечення інфільтрації середовища, що просочується щонайменше в значну частину...

Номер патенту: 100534

Опубліковано: 10.01.2013

Автори: Старолат Олена Євгенівна, Семченко Галина Дмитрівна

МПК: C04B 35/584, C04B 35/593, C04B 35/624 ...

Мітки: спосіб, шихта, нітридкремнієвої, кераміки, виготовлення

Формула / Реферат:

1. Шихта для виготовлення Si3N4 кераміки, яка містить наповнювач-порошок Si3N4<1 мкм, добавки Y2О3 та Аl2О3 і зв'язуюче, яка відрізняється тим, що як зв'язуюче використовують золь-композицію на основі етилсилікату, дистильованої води, каталізатора HNO3 та модифікуючої добавки - гліцерину при такому співвідношенні компонентів, мас. %: порошок Sі3N4<1 мкм основа Y2O3 ...

Номер патенту: 74036

Опубліковано: 10.10.2012

Автори: Загородня Еліна Валеріївна, Богомол Юрій Іванович, Лобода Петро Іванович

МПК: C04B 35/64, C04B 37/00, C01B 35/00 ...

Мітки: отримання, спосіб, матеріалів, керамічних, евтектичних, полікристалічних, методом, спікання, електророзрядного

Формула / Реферат:

Спосіб отримання керамічних евтектичних полікристалічних матеріалів методом електророзрядного спікання, який включає комбіновану дію на керамічний порошковий матеріал короткочасних електричних розрядів і механічного тиску, який відрізняється тим, що вихідний керамічний сплав отримують методом безтигельної зонної плавки, після чого отриманий керамічний евтектичний полікристалічний матеріал подрібнюють і засипають у пресформу, а потім піддають...

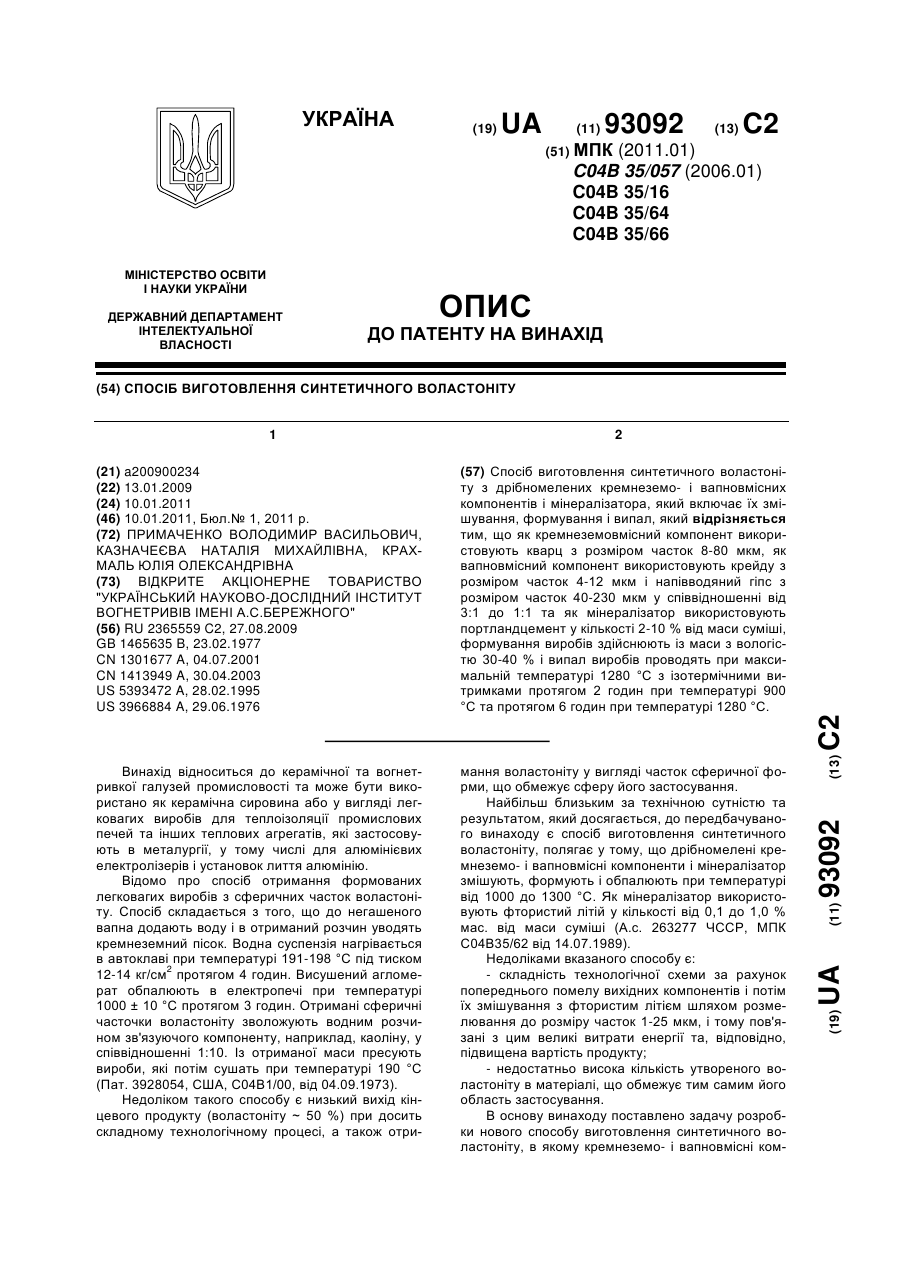

Номер патенту: 93092

Опубліковано: 10.01.2011

Автори: Крахмаль Юлія Олександрівна, Примаченко Володимир Васильович, Казначеєва Наталія Михайлівна

МПК: C04B 35/64, C04B 35/057, C04B 35/66, C04B 35/16 ...

Мітки: воластоніту, синтетичного, виготовлення, спосіб

Формула / Реферат:

Спосіб виготовлення синтетичного воластоніту з дрібномелених кремнеземо- і вапновмісних компонентів і мінералізатора, який включає їх змішування, формування і випал, який відрізняється тим, що як кремнеземовмісний компонент використовують кварц з розміром часток 8-80 мкм, як вапновмісний компонент використовують крейду з розміром часток 4-12 мкм і напівводяний гіпс з розміром часток 40-230 мкм у співвідношенні від 3:1 до 1:1 та як...

Номер патенту: 81891

Опубліковано: 11.02.2008

Автори: Пріхна Тетяна Олексіївна, Власенко Андрій Володимирович, Сергієнко Ніна Віталіївна, Ксавьєр Шо, Свердун Володимир Богданович, Вольфганг Гавалек, Савчук Ярослав Михайлович, Новіков Микола Васильович, Мощіль Віктор Євгенович

МПК: C04B 35/64, C04B 35/00, H01B 12/00 ...

Мітки: насичення, киснем, основі, плавленої, текстурованої, кераміки, спосіб, ybа2сu3o7-d

Формула / Реферат:

Спосіб насичення киснем плавленої текстурованої кераміки на основі YBа2Сu3O7-δ в умовах ізостатичого тиску, який включає її нагрівання, витримку для насичення киснем плавленої текстурованої кераміки і охолодження, який відрізняється тим, що процес здійснюють в газостаті, при цьому додатково здійснюють попереднє нагрівання, яке проводять до температури початку орто-тетра переходу структури YBа2Сu3O7-δ (Y123) в потоці інертного газу...

Номер патенту: 74377

Опубліковано: 15.12.2005

Автори: Примаченко Володимир Васильович, Мішньова Юлія Євгенівна, Гіріч Ніна Андріївна, Бараннік Юрій Петрович, Криворучко Павло Петрович, Синюкова Олена Іванівна

МПК: C04B 35/047, C04B 35/12, C04B 35/105 ...

Мітки: шихта, спосіб, вогнетривких, хромоксидних, варіанти, виготовлення, виробів

Формула / Реферат:

1. Шихта для виготовлення хромоксидних вогнетривких виробів, яка містить хромвмісний компонент, діоксид титану, залізовмісний компонент та зв'язку, яка відрізняється тим, що вона додатково містить кремнійорганічну рідину, як хромвмісний компонент вона містить оксид хрому з вмістом 85,0-95,0 % зерен менше 10 мкм, як залізовмісний компонент - дисперсне залізо, а як зв’язку - водний розчин концентрацією 5,0-8,0 % суміші сполуки з групи...

Номер патенту: 73860

Опубліковано: 15.09.2005

Автори: Савіна Людмила Костянтинівна, Примаченко Володимир Васильович, Полтарак Олена Вікторівна, Федорук Ростислав Мефодійович

МПК: C04B 35/64, C04B 33/32, C04B 35/565 ...

Мітки: зв'язці, виготовлення, алюмосилікатній, карбідокремнієвих, виробів, спосіб

Формула / Реферат:

1. Спосіб виготовлення карбідокремнієвих виробів на алюмосилікатній зв'язці, що включає тонкий помел частини карбіду кремнію, змішування його з залишковим зернистим карбідом кремнію і з тонкомеленим глинистим компонентом, зволожування тимчасовою зв'язкою з водного розчину меляси, формування, сушіння і випалювання при температурі 1380-1430 °С, який відрізняється тим, що випалювання виконують із ступінчастим підніманням температури з двома...

Номер патенту: 7717

Опубліковано: 15.07.2005

Автори: Чишкала Володимир Олексійович, Томе, Френк В., Геворкян Едвін Спартакович, Мартиросян Роберт Завенович

МПК: C04B 35/64, C04B 35/622, C04B 35/10, C04B 38/00 ...

Мітки: внутрішнього, двигунів, пористістю, нейтралізації, газів, переважно, пористої, відкритою, конверторів, виготовлення, спосіб, кераміки, каталітичних, одержання, згоряння, відпрацьованих

Формула / Реферат:

1. Спосіб одержання пористої кераміки з відкритою пористістю, переважно для виготовлення каталітичних конверторів для нейтралізації відпрацьованих газів двигунів внутрішнього згоряння, що включає просочення заготовки з губчатого матеріалу водною суспензією дрібнодисперсного керамічного матеріалу, видалення з заготовки зайвої суспензії і термічну обробку просоченої суспензією заготовки, який відрізняється тим, що дрібнодисперсний керамічний...

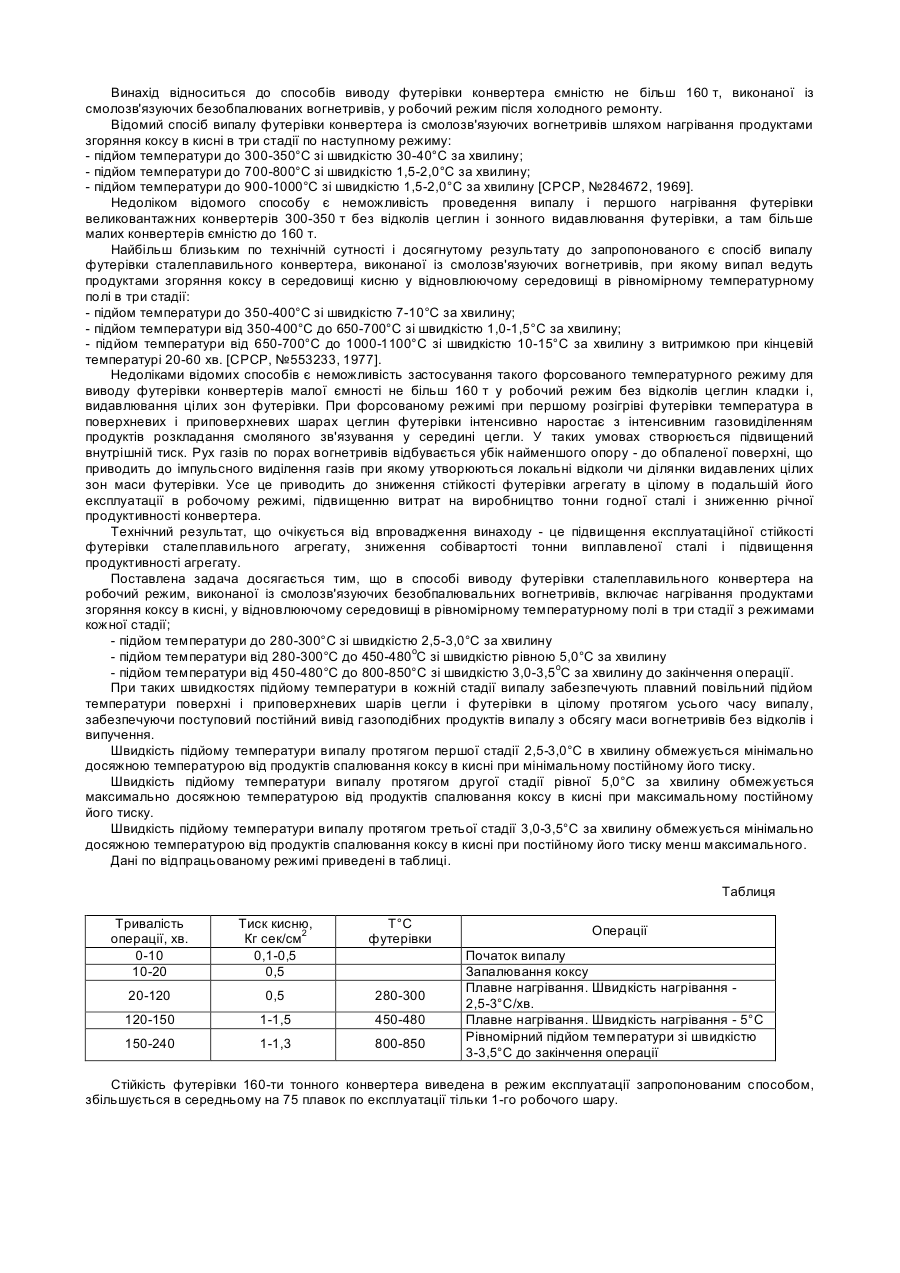

Номер патенту: 65047

Опубліковано: 15.03.2004

Автори: Бродський Олександр Сергійович, Челомбитько Олександр Олексійович, Сокуренко Анатолій Валентинович, ТРОЩІЙ Сергій Володимирович, Кекух Анатолій Володимирович, Павлюченков Олег Ігоревич, Шеремет Володимир Олександрович, Рожков Євген Михайлович

МПК: C04B 35/64

Мітки: футерівки, виводу, конвертера, робочий, спосіб, режим, сталеплавильного

Формула / Реферат:

Спосіб виводу футерівки сталеплавильного конвертера, виконаної із смолозв’язуючих безобпалювальних вогнетривів, на робочий режим, включає нагрівання продуктами згоряння коксу в кисні у відновлюючому середовищі в рівномірному температурному полі в три стадії, який відрізняється тим, що режими нагрівання кожної стадії такі:підйом температури до 280-3000С зі швидкістю 2,5- 3,00С в хвилину;підйом температури від 280-3000С до...

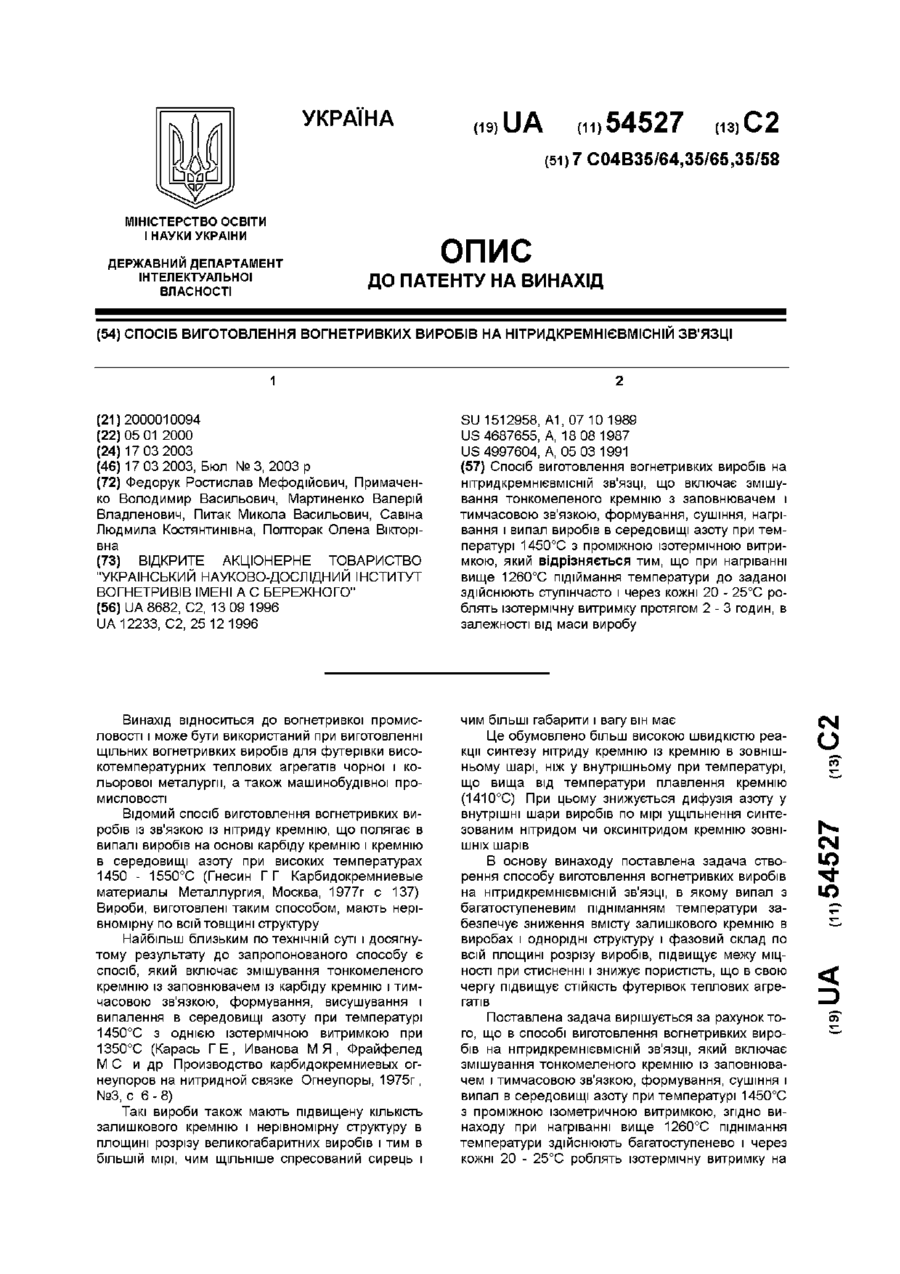

Номер патенту: 54527

Опубліковано: 17.03.2003

Автори: Мартиненко Валерій Владленович, Пітак Микола Васильович, Полторак Олена Вікторівна, Савіна Людмила Костянтинівна, Федорук Ростислав Мефодійович, Примаченко Володимир Васильович

МПК: C04B 35/65, C04B 35/58, C04B 35/64 ...

Мітки: виготовлення, виробів, нітридкремнієвмісній, зв'язці, спосіб, вогнетривких

Формула / Реферат:

Спосіб виготовлення вогнетривких виробів на нітридкремнієвмісній зв'язці, що включає змішування тонкомеленого кремнію з заповнювачем і тимчасовою зв'язкою, формування, сушіння, нагрівання і випал виробів в середовищі азоту при температурі 1450 °С з проміжною ізотермічною витримкою, який відрізняється тим, що при нагріванні вище 1260 °С підіймання температури до заданої здійснюють ступінчасто і через кожні 20-25 °С роблять ізотермічну витримку...

Номер патенту: 54549

Опубліковано: 17.03.2003

Автори: Примаченко Володимир Васильович, Федорук Ростислав Мефодійович, Мартиненко Валерій Владленович, Пітак Микола Васильович, Савіна Людмила Костянтинівна

МПК: C04B 35/64, C04B 35/65, C04B 35/584 ...

Мітки: виробів, вогнетривких, виготовлення, зв'язці, нітридкремнієвмісній, спосіб

Формула / Реферат:

Спосіб виготовлення вогнетривких виробів на нітридкремнієвмісній зв’язці, що включає змішування тонкомеленого кремнію з заповнювачем і тимчасовою зв'язкою, формування, сушіння і випал виробів в середовищі азоту з проміжною ізотермічною витримкою, який відрізняється тим, що вироби випалюють при температурі на 40-60 °С нижче температури плавлення кремнію, при цьому при нагріванні вище 1260 °С підвищення температури виконують ступінчасто і через...

Номер патенту: 55354

Опубліковано: 17.03.2003

Автори: Балабанов Юрій Іванович, Павликов Віктор Миколайович, Пасічний Владислав Васильович, Сухіх Леонід Леонідович, Агулянський Анатолій Ілліч, Вовк Тарас Григорович, Фролов Олександр Олександрович, Чайников Павло Іванович

МПК: C04B 35/64, C04B 41/87, C04B 35/565 ...

Мітки: шаруватого, виробу, виготовлення, спосіб, вогнетривкого

Формула / Реферат:

1. Способ изготовления слоистого огнеупорного изделия путем нанесения на карбидкремниевую основу слоя алюмооксидного порошка с последующей термообработкой, отличающийся тем, что, с целью повышения термостойкости изделий, термообработку осуществляют в окислительной атмосфере односторонним нагревом поверхности до температуры, обеспечивающей поверхностное окисление карбида кремния и взаимодействие образующегося оксида кремния с алюмооксидным...

Номер патенту: 35866

Опубліковано: 16.04.2001

Автори: Мартиненко Сергій Валерійович, Глибовський Сергій Олегович, Серков Олександр Анатолійович

МПК: C04B 35/14, C04B 35/64

Мітки: спосіб, динасових, вогнетривких, виготовлення, виробів

Формула / Реферат:

Спосіб виготовлення динасових вогнетривких виробів, який містить у собі підготовку шихти, її змішування із зміцнюючими та мінералізуючими додатками, формування, короткочасне попереднє сушіння та випал виробів, який відрізняється тим, що короткочасне попереднє сушіння свіжеформованих динасових виробів проводять під впливом інфрачервоного випромінювання протягом 1-4 хвилин, підтримуючи при цьому температуру оточення у діапазоні 220-340 градусів...

Номер патенту: 16349

Опубліковано: 29.08.1997

Автори: Усатіков Іван Федорович, Гальченко Тетяна Георгиівна, Лоенко Олена Борисівна, Чуднова Наталія Михайлівна, Вольфсон Розалія Евсеєвна

МПК: C04B 35/64, C04B 35/48

Мітки: приготування, спосіб, кераміки, шихти, конструкційної, виготовлення

Формула / Реферат:

Способ приготовления шихты для изготовления конструкционной керамики, включающий смешение тонкоизмельченных диоксида циркония с добавками оксидов алюминия, магния, кальция, иттрия, кремния и титана, отличающийся тем, что, с целью повышения ударной вязкости и предела прочности при изгибе, сначала смешивают 86,23-98,6 мас.% диоксида циркония с 0,2-3,2 мас.% оксида алюминия и 0,6-3,8 мас.% оксида магния, а затем с 0,6-6,77 мас.% предварительно...

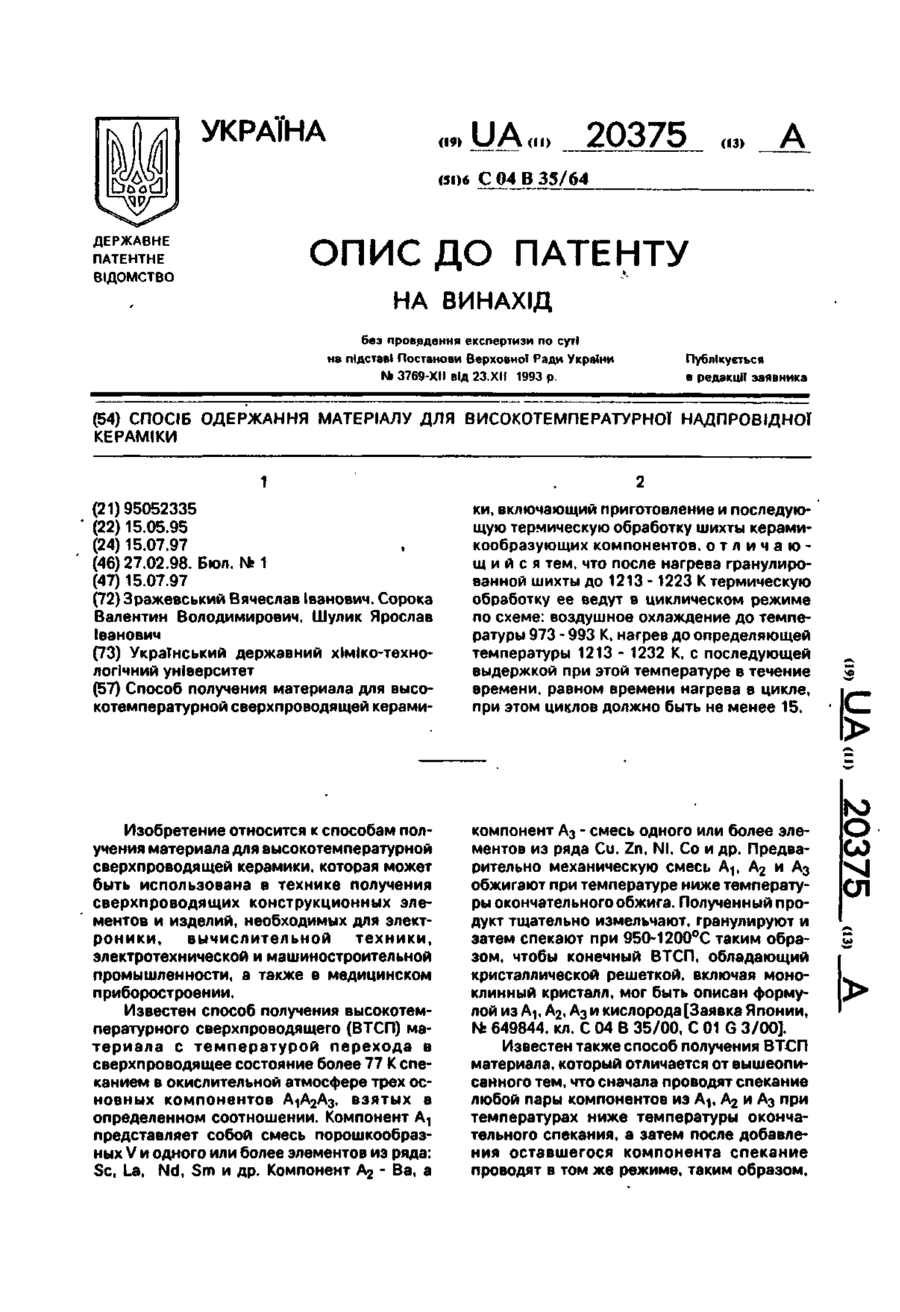

Номер патенту: 20375

Опубліковано: 15.07.1997

Автори: Шулик Ярослав Іванович, Сорока Валентин Володимирович, Зражевський Вячеслав Іванович

МПК: C04B 35/64

Мітки: кераміки, одержання, надпровідної, матеріалу, спосіб, високотемпературної

Формула / Реферат:

Способ получения материала для высокотем­пературной сверхпроводящей керамики, включа­ющий приготовление и последующую термичес­кую обработку шихты керамикообразующих ком­понентов, отличающийся тем, что после нагрева гранулированной шихты до 1213-1223 К термиче­скую обработку ее ведут в циклическом режиме по схеме: воздушное охлаждение до температуры 973-993 К, нагрев до определяющей температуры 1213-1232 К, с последующей выдержкой при этой...

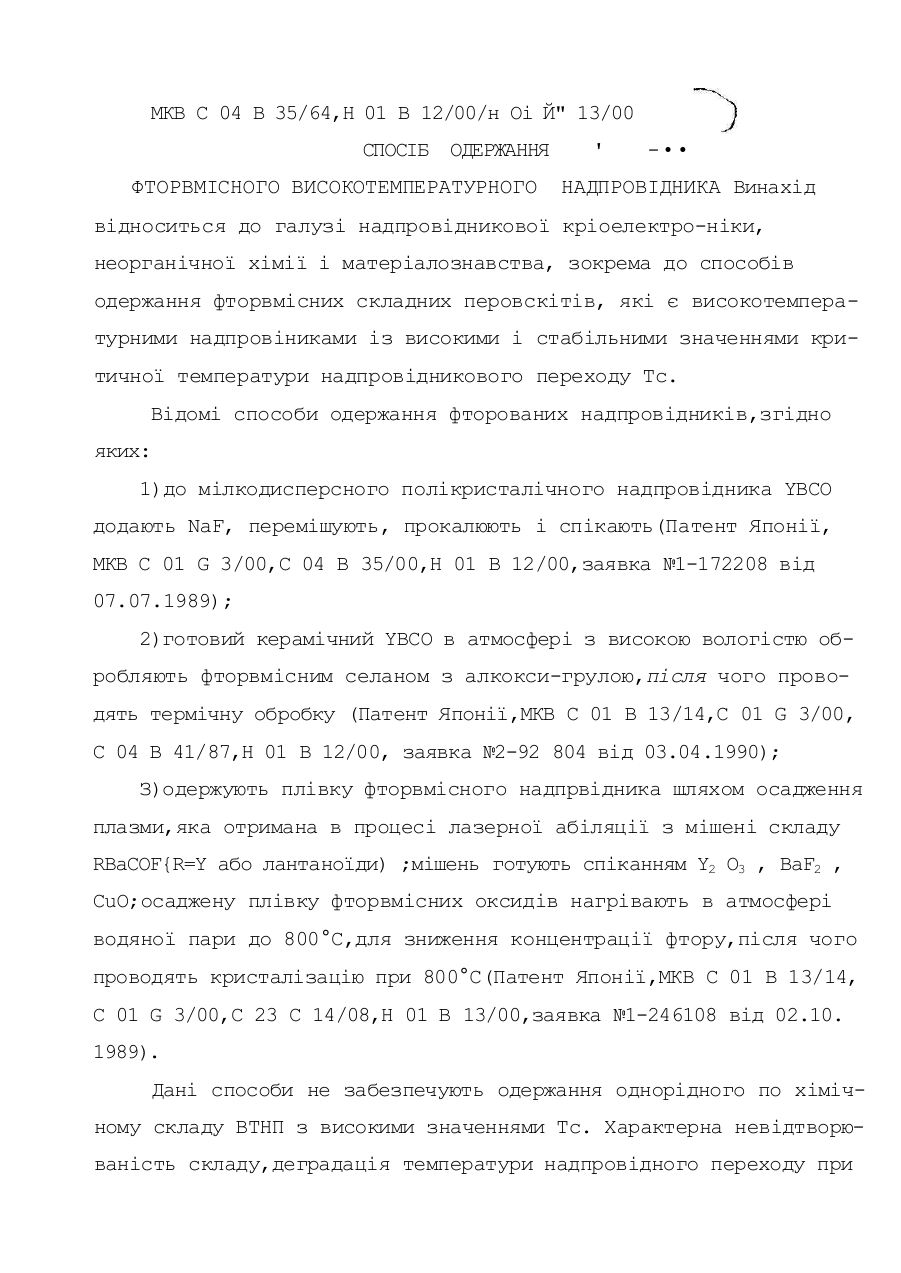

Номер патенту: 17421

Опубліковано: 06.05.1997

Автори: Бунда Віктор Варфоломійович, Семрад Омелян Омелянович, Сливка Володимир Юлійович, Марійчук Руслан Тарасович

МПК: H01L 21/00, C04B 35/64, C04B 35/505 ...

Мітки: фторвмісного, спосіб, надпровідника, високотемпературного, одержання

Текст:

...трубку 10 в стінці реактора.Сполучення балону з системою здійснюють силіконовою трубкою 8.Відведений газ пропускають через дрексель 11 з рідиною (водою) для підтримки певного парціального тиску.Реактор поміщають в силітову піч 12.Температуру вимірюють ХА-термопарою 4 і приладом 5. Режим синтезу:суміш вихідних речовин нагрівають до температури 940-960°С з швидкістю 320°С/год,витримують 10-12 годин.Потім з швидкістю 20-50°С/год нагрівають до...

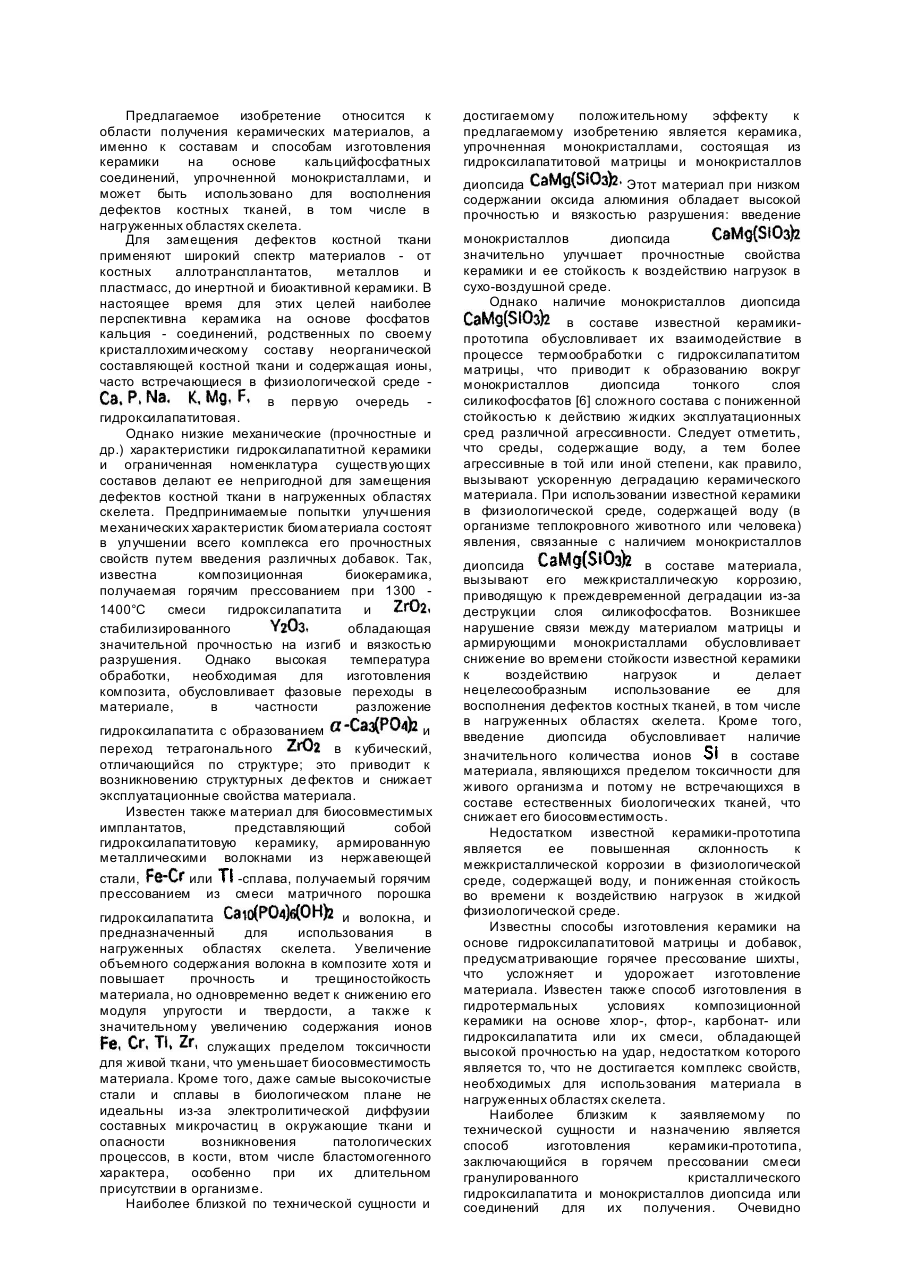

Номер патенту: 17276

Опубліковано: 01.04.1997

Автори: Бережний Анатолій Семенович, Кривільова Світлана Павлівна, Жуков Віктор Іванович

МПК: C04B 35/01, C04B 35/64

Мітки: спосіб, монокристалами, зміцнена, тканини, поповнення, кераміка, виготовлення, кісткової, дефектів

Формула / Реферат:

1. Керамика для восполнения дефектов костной ткани, упрочненная монокристаллами, состоящая из кальцийфосфатной матрицы и монокристаллов, отличающаяся тем, что в качестве кальцийфосфатной матрицы она содержит гидроксилапатит и/или фторфосфат кальция, и/или их композицию, а в качестве моокристаллов - монокристаллы периклаза, при следующем соотношении компонентов, мас.%:2. Способ изготовления керамики для восполнения дефектов...

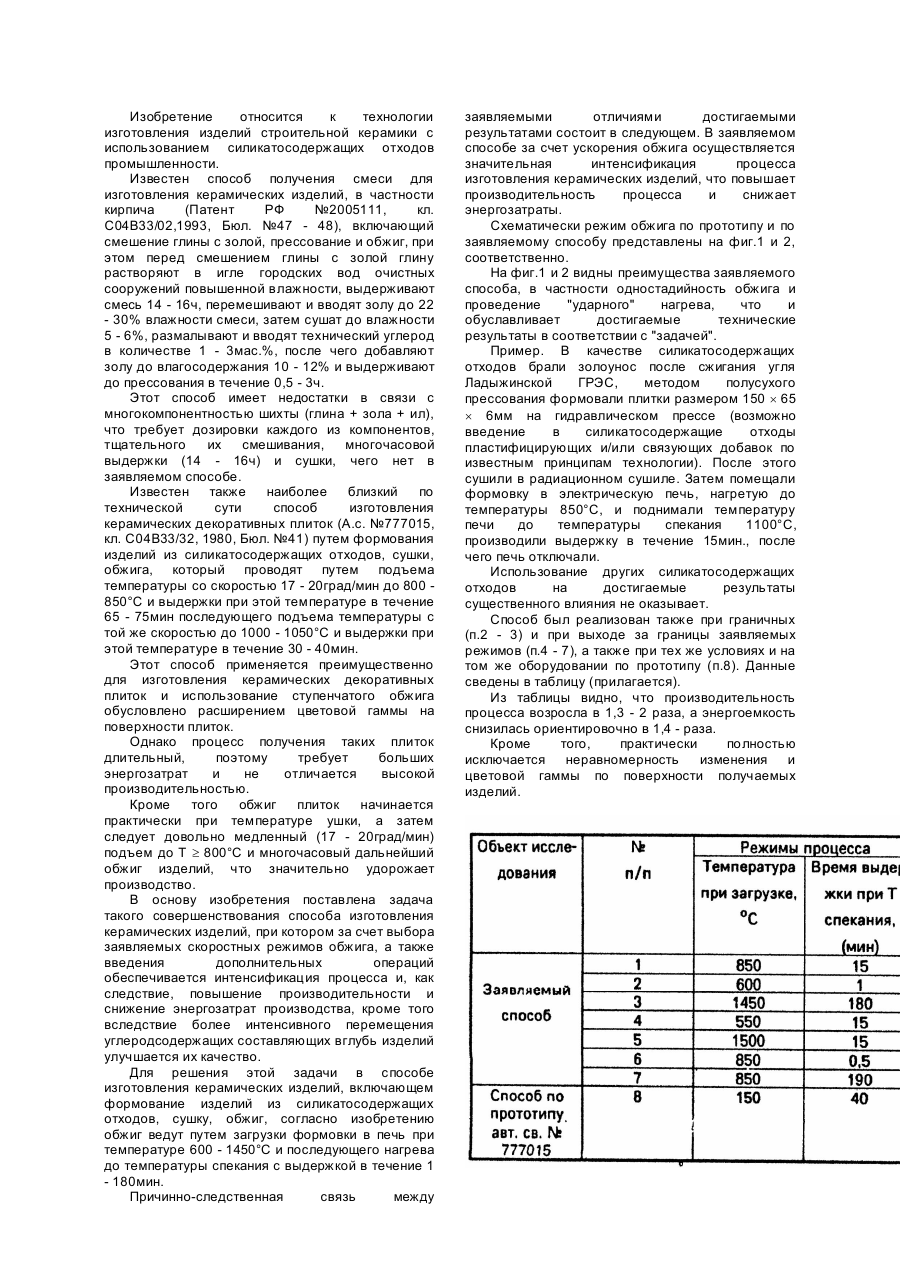

Номер патенту: 17333

Опубліковано: 01.04.1997

Автори: Смоляр Анатолій Сергійович, Малоштан Сергій Миколайович, Бархоленко Вячеслав Олександрович

МПК: C04B 33/32, C04B 35/64

Мітки: виробів, виготовлення, керамічних, спосіб

Формула / Реферат:

Способ изготовления керамических изделий, включающий формование изделий из силикатосодержащих отходов, сушку, обжиг, отличающийся тем, что обжиг ведут путем загрузки формовки в печь при температуре 600 - 1450°C и последующего нагрева до температуры спекания с выдержкой в течение 1 - 180мин.

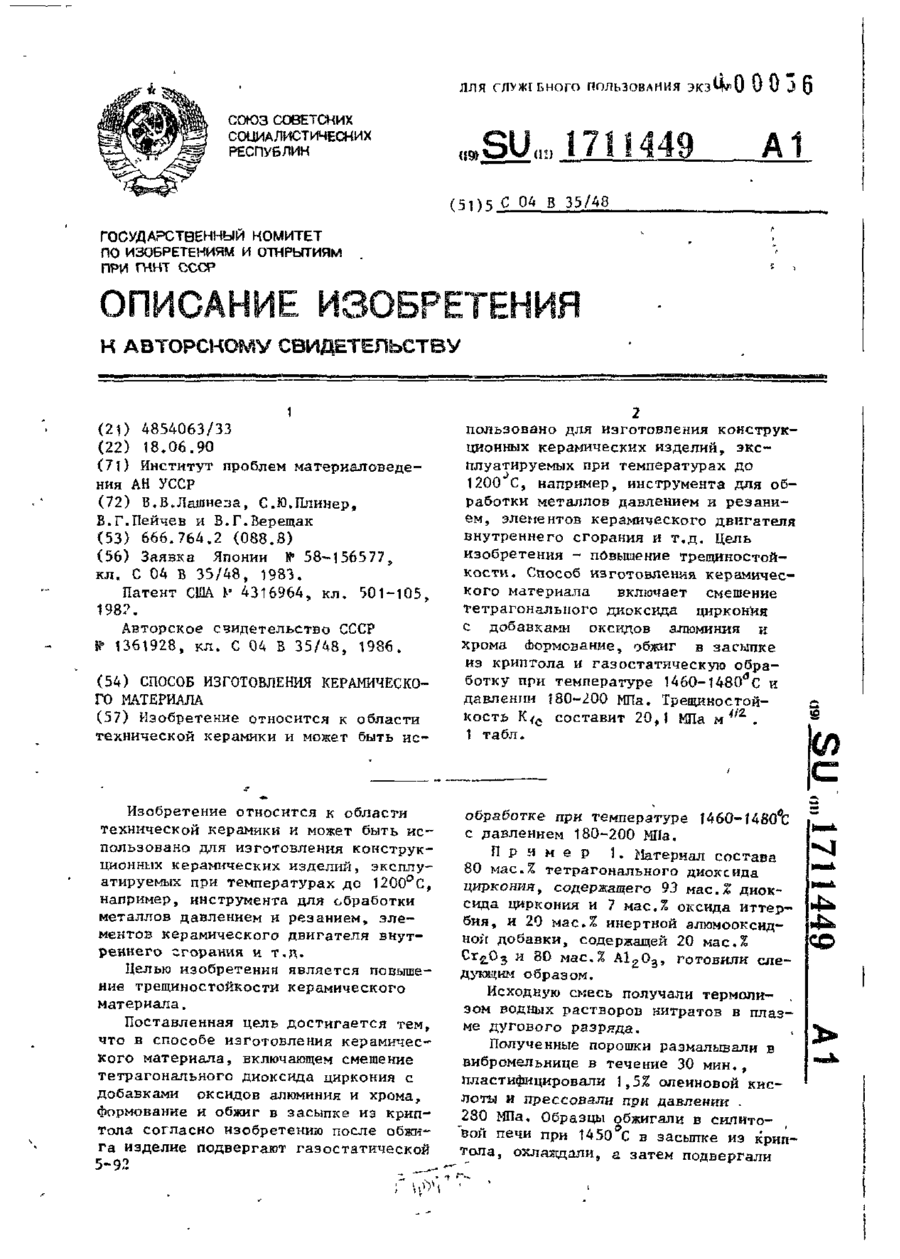

Номер патенту: 2975

Опубліковано: 26.12.1994

Автори: Пейчев Віктор Георгієвич, Верещак Віктор Григорович, Плінер Сергій Юрьєвич, Лашнева Валентина Василівна

МПК: C04B 35/48, C04B 35/64

Мітки: спосіб, матеріалу, виготовлення, керамічного

Формула / Реферат:

Способ изготовления керамического ма­териала, включающий смешение тетрагонального диоксида циркония с добавками оксидов алюминия и хрома, формование и обжиг в засыпке из крипто-ла, отличающийся тем, что, с целью повышения трещиностойкости, после обжига изделия подвер­гают газостати-ческой обработке при температуре 1460—1480 °C с давлением 180—200 МПа.
