Пристрій для насичення киснем води відкритих водойм

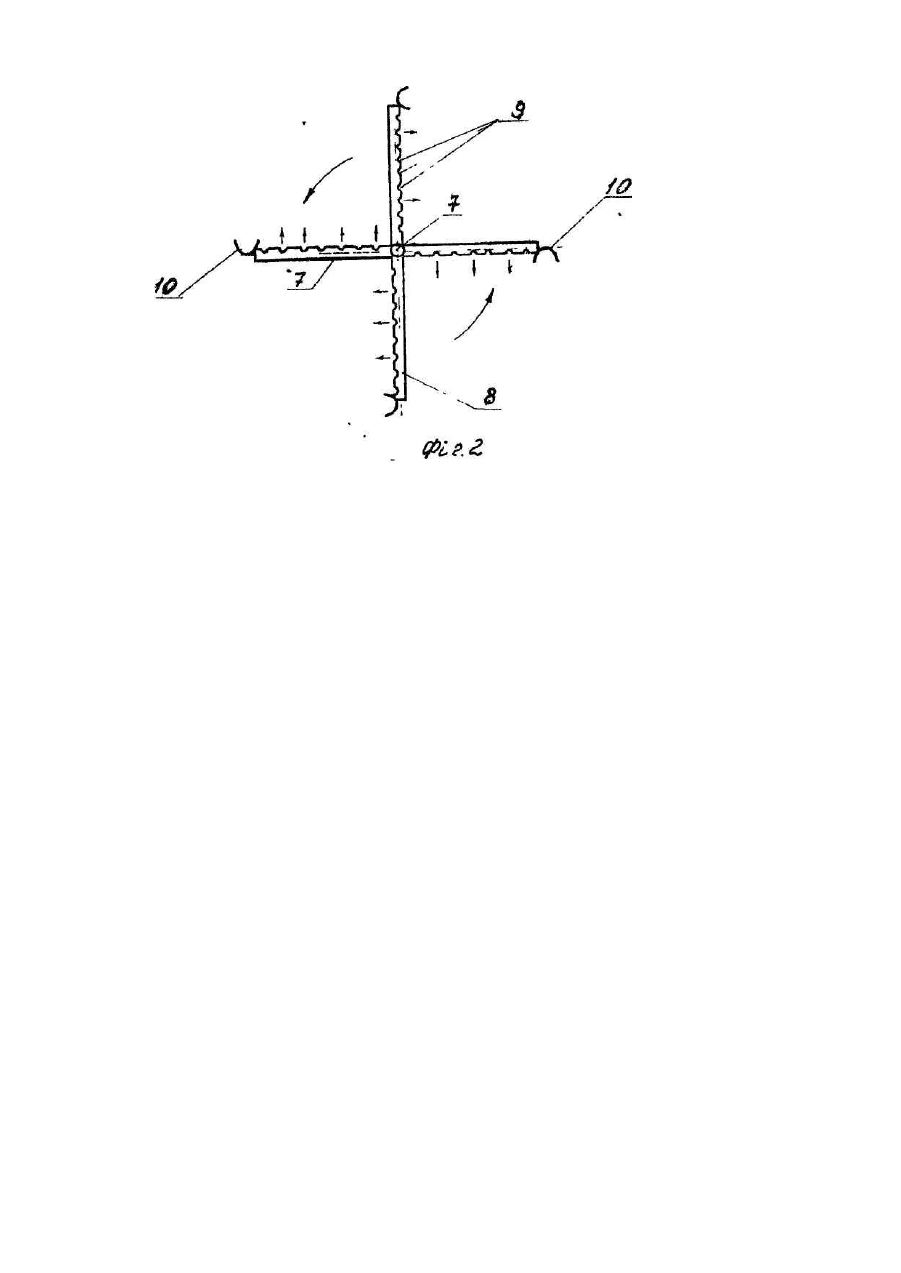

Корисна модель належить до області охорони вод від забруднення і може бути використана для насичення води киснем. Відомий пристрій для очистки води водойми, у якому транспортний засіб з розміщеним на ньому агрегатом для подачі повітря і аератор, з'єднаний з трубопроводом для подачі повітря, занурюють на дно водойми за допомогою балонів, заповнених водою або повітрям [1], Але час контакту повітря з водою мінімальний. При цьому аерується тільки один визначений об'єм водойми. В основу корисної моделі покладено задачу створити такий пристрій для насичення киснем води відкритих водойм, у якому нове виконання аератору дозволило б збільшити час контакту повітря з водою, і за рахунок цього підвищити ефективність аерації. Даний технічний результат досягається тим, що у відомому пристрою для насичення киснем води відкритих водойм, що включає транспортний засіб з розміщеним на ньому агрегатом для подачі повітря і аератор, з'єднаний з трубопроводом для подачі повітря, згідно винаходу, аератор виконаний у вигляді хрестовини труб по всій довжині яких розміщені отвори, осі отворів перпендикулярні осям труб і розташовані у одній площині, а на симетричних ділянках кожної труби відносно місця перехрещення труб отвори розташовані з протилежних боків осей цих труб, а на суміжних ділянках труб, що утворюють хрестовину, отвори розташовані однаково по відношенню до осей цих труб, при цьому аератор з'єднаний з трубопроводом подачі повітря шарнірно. Крім цього, аератор обладнаний напівсферами, закріпленими угнутим боком у напрямку отворів. При цьому трубопровід для подачі , повітря виконаний телескопічно, Порівнювальний аналіз з прототипом Показує, що заявлюваний пристрій відрізняється тим, що аератор, виконаний у вигляді хрестовини труб, по всій довжині яких розміщені отвори, осі отворів перпендикулярні осям труб І розташовані у одній площині, а на симетричних ділянках кожної труби відносно місця перехрещення труб отвори розташовані з протилежних боків осей цих труб, а на суміжних ділянках труб, що утворюють хрестовину, отвори розташовані однаково по відношенню до осей цих тр уб, при цьому аератор з'єднаний з трубопроводом подачі повітря шарнірно. Крім цього, аератор обладнаний напівсферами, закріпленими угнутим боком у напрямку отворів. , При цьому тр убопровід для подачі повітря виконаний телескопічно. На фіг. 1 схематично зображений пристрій, розріз; на фіг. 2 - вид А-А на фіг. 1. Пристрій для насичення киснем води відкритих водойм включає транспортний засіб 1, прикріплений до нього понтон 2, на якому розташований агрегат 3 для подачі повітря, з'єднаний трубопроводом 4 за допомогою шарніpy 5 з горизонтально розміщеним аератором 6, який виконаний у вигляді хрестовини 7 із труб 8, які мають отвори 9, І прикріпленими на торцях напівсферами 10, закріпленими угнутим боком у напрямку отворів. Пристрій працює наступним чином. Транспортний засіб 1, пересуваючись по акваторії водойми, транспортує понтон 2 і разом з ним агрегат 3 для подачі повітря, а через трубопровід 4 для подачі повітря -аератор 6. Струмені повітря виходять Із отворів 9 І приводять в обертовий рух аератор 6. Оберти підсилюють напівсфери 10, які сприймають напір зустрічної течії води. Завдяки поступовому руху всього пристрою І обертовому руху аератору, стр умені, які виходять з отворів, приймають складну винтову удовжену траєкторію руху, що збільшує кількість кисню, яка переходить із повітря у воду. Таким чином, ефективність аерації водойми збільшується. При цьому підвищується надійність процесу насичення води киснем, забезпечується можливість обробки необмежених площ поверхні водойм.
