Пристрій для гідравлічного навантаження долота

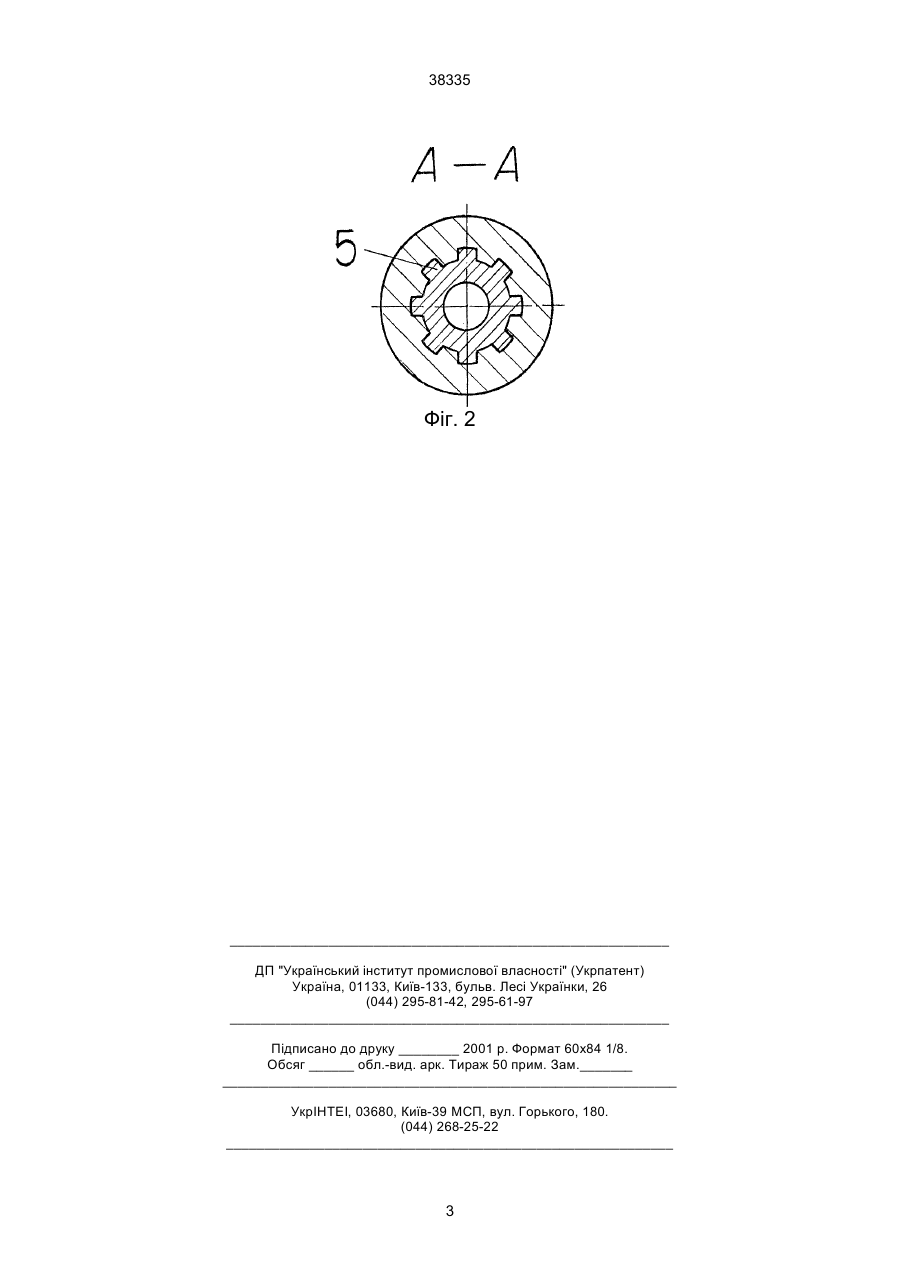

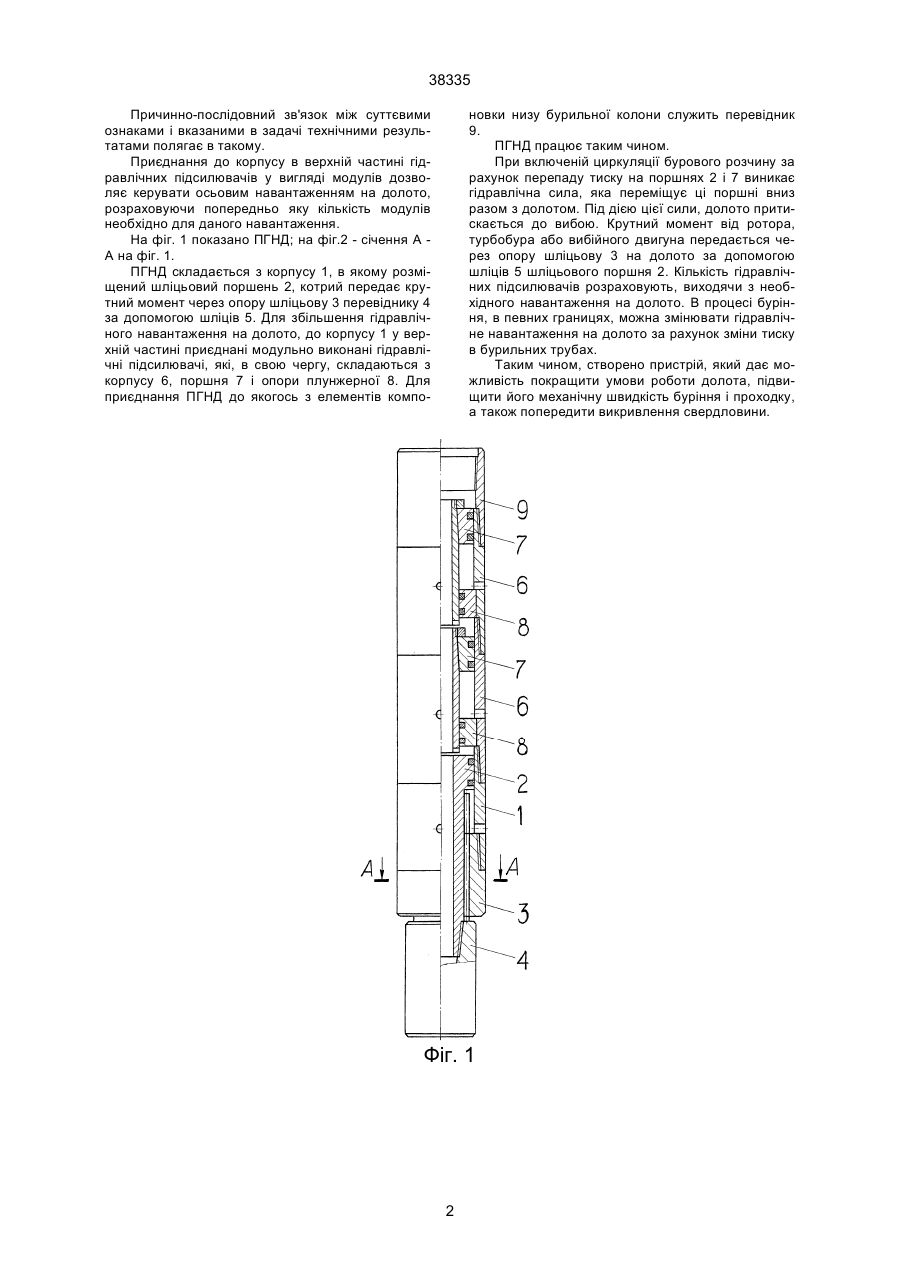

Пристрій для гідравлічного навантаження долота що складається з корпусу, гільзи, труби і поршня, має вузол передачі реактивного моменту, який відрізняється тим, що поршень безпосередньо розміщений в корпусі, на штоку поршня виконані шліци, а до корпусу у верхній частині приєднані гідравлічні підсилювачі, виконані у вигляді модулів. (19) (21) 2000063698 (22) 26.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Яремійчук Роман Семенович, Шандровський Тарас Романович, Воєвідко Ігор Володимирович, Рибчич Ілля Йосипович, Саврей Степан Якович, Фем'як Ярослав Михайлович, Яремійчук Ярослав Степанович (73) Яремійчук Роман Семенович, Шандровський Тарас Романович, Воєвідко Ігор Володимирович, 38335 Причинно-послідовний зв'язок між суттєвими ознаками і вказаними в задачі технічними результатами полягає в такому. Приєднання до корпусу в верхній частині гідравлічних підсилювачів у вигляді модулів дозволяє керувати осьовим навантаженням на долото, розраховуючи попередньо яку кількість модулів необхідно для даного навантаження. На фіг. 1 показано ПГНД; на фіг.2 - січення А А на фіг. 1. ПГНД складається з корпусу 1, в якому розміщений шліцьовий поршень 2, котрий передає крутний момент через опору шліцьову 3 перевіднику 4 за допомогою шліців 5. Для збільшення гідравлічного навантаження на долото, до корпусу 1 у верхній частині приєднані модульно виконані гідравлічні підсилювачі, які, в свою чергу, складаються з корпусу 6, поршня 7 і опори плунжерної 8. Для приєднання ПГНД до якогось з елементів компо новки низу бурильної колони служить перевідник 9. ПГНД працює таким чином. При включеній циркуляції бурового розчину за рахунок перепаду тиску на поршнях 2 і 7 виникає гідравлічна сила, яка переміщує ці поршні вниз разом з долотом. Під дією цієї сили, долото притискається до вибою. Крутний момент від ротора, турбобура або вибійного двигуна передається через опору шліцьову 3 на долото за допомогою шліців 5 шліцьового поршня 2. Кількість гідравлічних підсилювачів розраховують, виходячи з необхідного навантаження на долото. В процесі буріння, в певних границях, можна змінювати гідравлічне навантаження на долото за рахунок зміни тиску в бурильних трубах. Таким чином, створено пристрій, який дає можливість покращити умови роботи долота, підвищити його механічну швидкість буріння і проходку, а також попередити викривлення свердловини. Фіг. 1 2 38335 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
