Відцентрова муфта

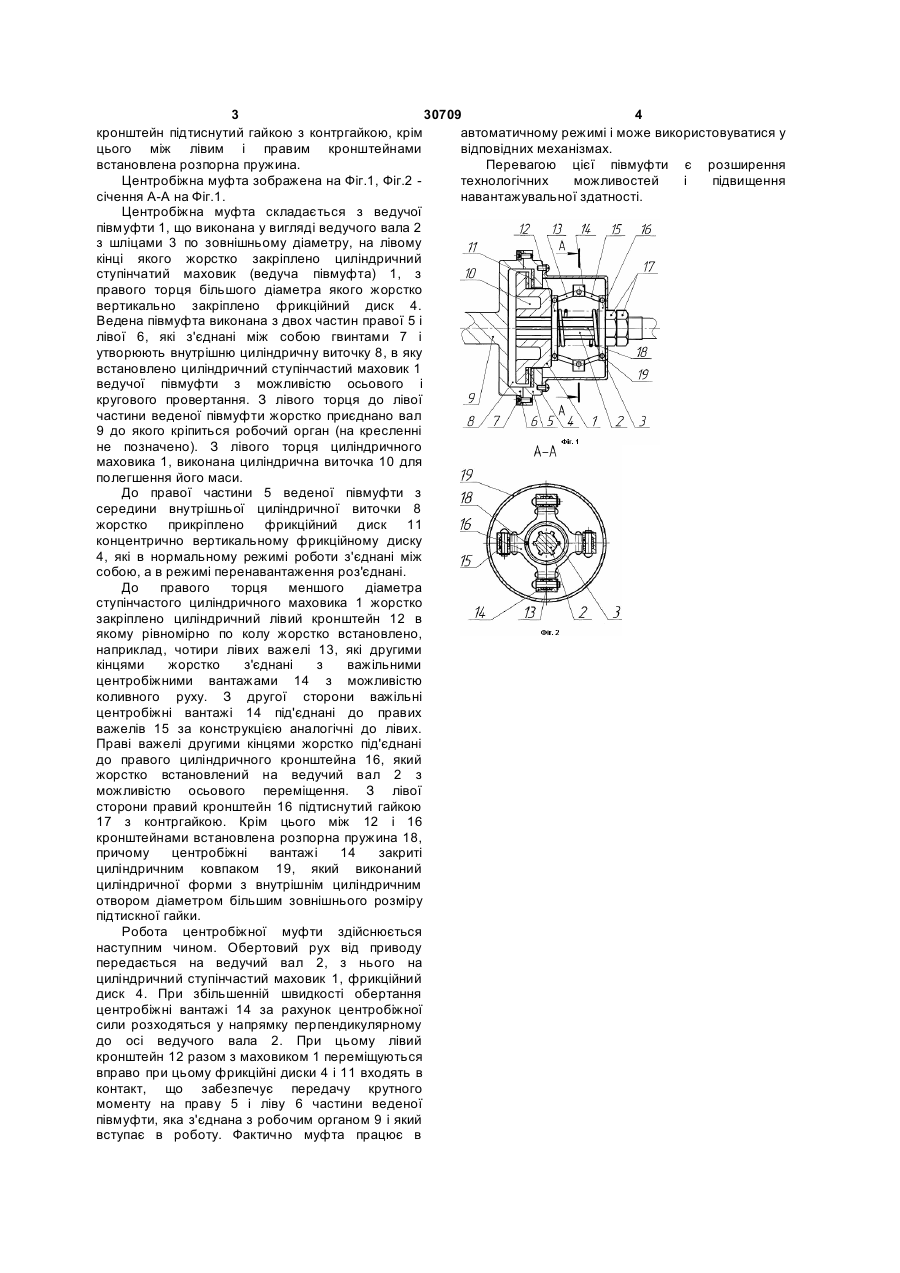

Відцентрова муфта, яка виконана у вигляді ведучої і веденої півмуфт, які з'єднані між собою фрикційними елементами, важільного відцентрового механізму елементів регулювання, яка відрізняється тим, що ведуча півмуфта виконана у вигляді ведучого вала з шліцами по зовнішньому діаметру, на лівому кінці якого жорстко закріплено циліндричний ступінчастий маховик, з правого торця більшого діаметра якого жорстко вертикально закріплено фрикційний диск, а ведена півмуфта виконана з двох частин - лівої і правої, які з'єднані між собою, утворюючи внутрішню виточку, в яку встановлено U 1 3 30709 4 кронштейн підтиснутий гайкою з контргайкою, крім автоматичному режимі і може використовуватися у цього між лівим і правим кронштейнами відповідних механізмах. встановлена розпорна пружина. Перевагою цієї півмуфти є розширення Центробіжна муфта зображена на Фіг.1, Фіг.2 технологічних можливостей і підвищення січення А-А на Фіг.1. навантажувальної здатності. Центробіжна муфта складається з ведучої півмуфти 1, що виконана у вигляді ведучого вала 2 з шліцами 3 по зовнішньому діаметру, на лівому кінці якого жорстко закріплено циліндричний ступінчатий маховик (ведуча півмуфта) 1, з правого торця більшого діаметра якого жорстко вертикально закріплено фрикційний диск 4. Ведена півмуфта виконана з двох частин правої 5 і лівої 6, які з'єднані між собою гвинтами 7 і утворюють внутрішню циліндричну виточку 8, в яку встановлено циліндричний ступінчастий маховик 1 ведучої півмуфти з можливістю осьового і кругового провертання. З лівого торця до лівої частини веденої півмуфти жорстко приєднано вал 9 до якого кріпиться робочий орган (на кресленні не позначено). З лівого торця циліндричного маховика 1, виконана циліндрична виточка 10 для полегшення його маси. До правої частини 5 веденої півмуфти з середини внутрішньої циліндричної виточки 8 жорстко прикріплено фрикційний диск 11 концентрично вертикальному фрикційному диску 4, які в нормальному режимі роботи з'єднані між собою, а в режимі перенавантаження роз'єднані. До правого торця меншого діаметра ступінчастого циліндричного маховика 1 жорстко закріплено циліндричний лівий кронштейн 12 в якому рівномірно по колу жорстко встановлено, наприклад, чотири лівих важелі 13, які другими кінцями жорстко з'єднані з важільними центробіжними вантажами 14 з можливістю коливного руху. З другої сторони важільні центробіжні вантажі 14 під'єднані до правих важелів 15 за конструкцією аналогічні до лівих. Праві важелі другими кінцями жорстко під'єднані до правого циліндричного кронштейна 16, який жорстко встановлений на ведучий вал 2 з можливістю осьового переміщення. З лівої сторони правий кронштейн 16 підтиснутий гайкою 17 з контргайкою. Крім цього між 12 і 16 кронштейнами встановлена розпорна пружина 18, причому центробіжні вантажі 14 закриті циліндричним ковпаком 19, який виконаний циліндричної форми з внутрішнім циліндричним отвором діаметром більшим зовнішнього розміру підтискної гайки. Робота центробіжної муфти здійснюється наступним чином. Обертовий рух від приводу передається на ведучий вал 2, з нього на циліндричний ступінчастий маховик 1, фрикційний диск 4. При збільшенній швидкості обертання центробіжні вантажі 14 за рахунок центробіжної сили розходяться у напрямку перпендикулярному до осі ведучого вала 2. При цьому лівий кронштейн 12 разом з маховиком 1 переміщуються вправо при цьому фрикційні диски 4 і 11 входять в контакт, що забезпечує передачу крутного моменту на праву 5 і ліву 6 частини веденої півмуфти, яка з'єднана з робочим органом 9 і який вступає в роботу. Фактично муфта працює в
