Сигналізатор заклинювання шарошкового долота

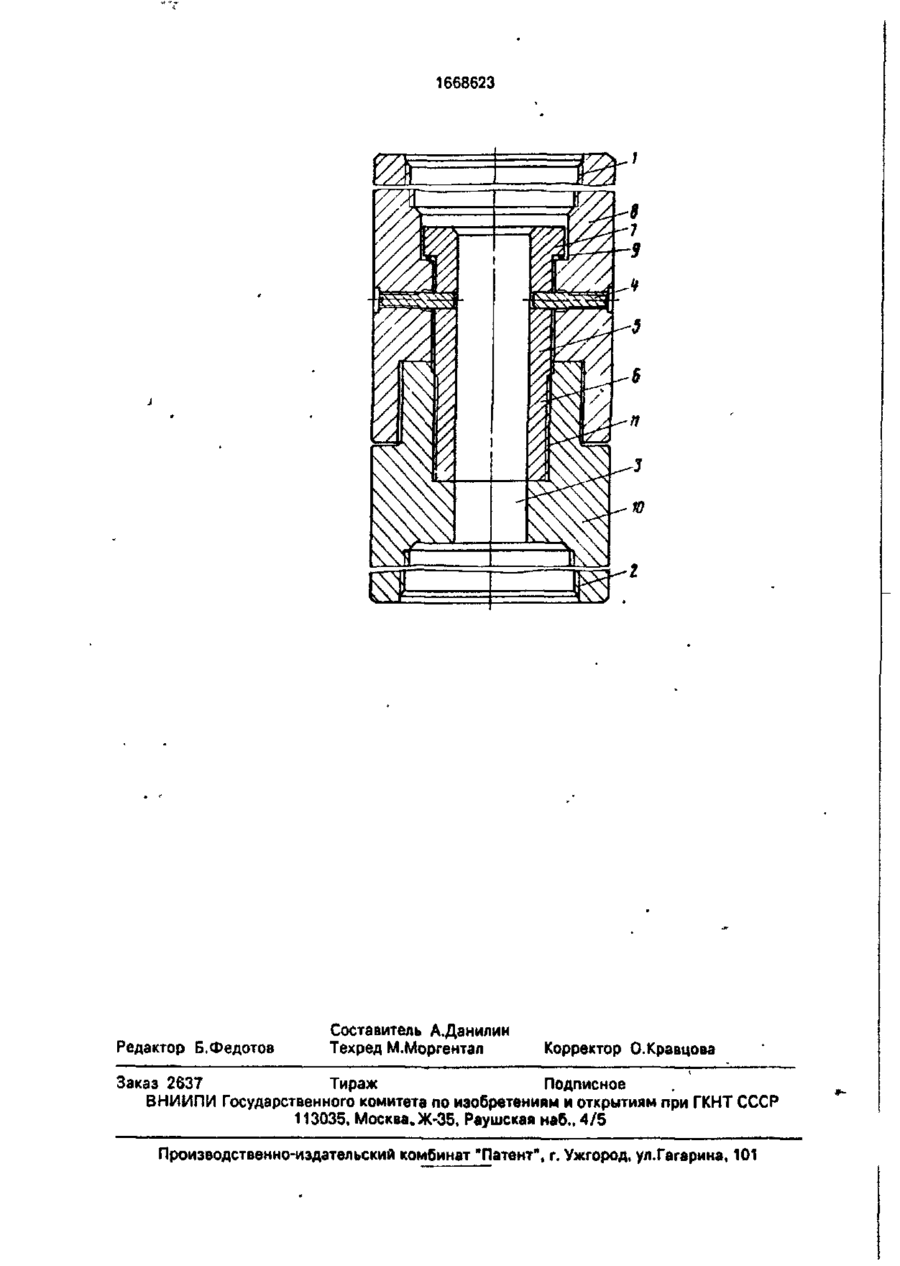

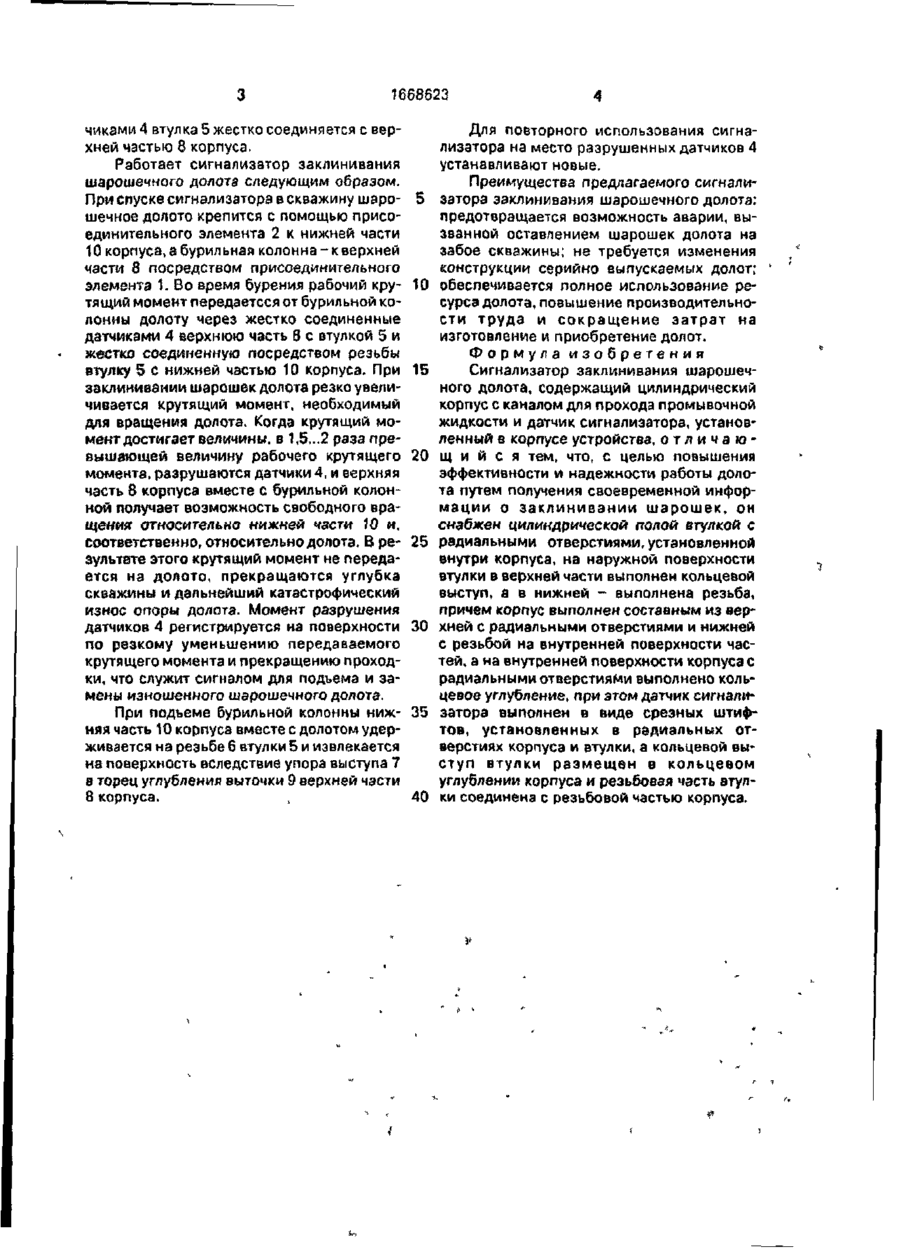

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (505 Е 21 В 12/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ЛО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4484276/03 (22) 19.09.88 (46)07.08.91. Бюл. te 29 (71) Государственный научно-исследовательский и проектный институт нефтяной промышленности "Укргипрониинефть" (72) Ю.В.Дубленич, В.В.Кочуков, В.Ю.Дерега и Я.В.Кунцяк (53)622.24.051.55(088.8) (56) Авторское свидетельство СССР Mt 1051211. кл. Е 21 В 12/02,1982. Авторское свидетельство СССР Г* 1465536, кл. Е 21 В 12/02. 1987. (54) СИГНАЛИЗАТОР ЗАКЛИНИВАНИЯ ШАРОШЕЧНОГО ДОЛОТА (57) Изобретение относится к техническим средствам для бурения скважин, а именно к забойным устройствам контроля заклинивания шарошечных долот. Цель изобретения повышение эффективности и надежности работы долота путем получения своевременной информации о заклинивании шарошек. Сигнализатор состоит из корпуса (К) с присоединительными элементами 1 и 2, центральным промывочным каналом 2 и датчиками (Д) 4, выполненными в виде срезного штифта. В корпусе установлена втулка 5. выполненная в виде цилиндра с наружной резьбой 6. на одном конце и выступом 7 на другом. Корпус выполнен из верхней части 8 с углублением 9 и нижней части 10 с внутренней резьбой 11. Втулка 5 наружной резьбой жестко соединена с нижней частью 10 К, а выступом 7 помещена в углубление 9 верхней части 8. Датчиками 4 втулка 5 жестко соединена с верхней частью 8 К. Шарошечное долото крепится к нижней части 10 К устройства и опускается в скважину на бурильных трубах. При заклинивании шарошек долота резко увеличивается крутящий момент, необходимый для вращения долота. При этом Д 4 срезаются, и верхняя часть К 8 вместе с бурильной колонной получает возможность свободного вращения относи* тельно нижней части К10. Момент разрушения Д регистрируется на поверхности по резкому уменьшению крутящего момента. 1 ил. 00 Изобретение относится к техническим средствам для бурения скважин, а именно к забойным устройствам контроля заклинивания шарошечных долот. Цель изобретения - повышение эффективности и надежности работы долота путем получения своевременной информации о заклинивании шарошек. На чертеже изображен сигнализатор заклинивания шарошечного долота в разрезе. Сигнализатор состоит из составного корпуса с присоединительными элементами 1 и 2, центральным промывочным каналом 3 и датчиками 4 в виде срезного штифта. В переходнике установлена втулка 5 в виде цилиндра с наружной резьбой 6 на одном конце и выступом 7 иа другом. Корпус состоит из верхней части 8 с кольцевым углублением 9 и нижней части 10 с внутренней резьбой 11. При сборке сигнализатора втулка 5 наружной резьбой 6 жестко соединяется с нижней частью 10 корпуса, а выступ 7 помещается а углубление 9 верхней части 8. Дат ы > 1668623 чиками 4 втулка 5 жестко соединяется с верхней частью 8 корпуса. Работает сигнализатор заклинивания шарошечного долота следующим образом. При спуске сигнализатора в скважину шарошечное долото крепится с помощью присоединительного элемента 2 к нижней части 10 корпуса, а бурильная колонна - к верхней части 8 посредством присоединительного элемента 1. Во время бурения рабочий крутящий момент передаєтеся от бурильной колонны долоту через жестко соединенные датчиками 4 верхнюю часть 8 с втулкой 5 и жестко соединенную посредством резьбы втулку 5 с нижней частью 10 корпуса. При заклинивании шарошек долота резко увеличивается крутящий момент, необходимый для вращения долота. Когда крутящий момент достигает величины, в 1.5...2 раза превышающей величину рабочего крутящего момента, разрушаются датчики 4, и верхняя часть 8 корпуса вместе с бурильной колонной получает возможность свободного вращения относительно нижней части 10 и, соответственно, относительно долота. В реЗультате этого крутящий момент не передается на долото, прекращаются углубка скважины и дальнейший катастрофический износ опоры долота. Момент разрушения датчиков 4 регистрируется на поверхности по резкому уменьшению передаваемого крутящего момента и прекращению проходки, что служит сигналом для подъема и замены изношенного шарошечного долота. 5 10 15 20 25 30 При подьеме бурильной колонны ниж- 35 няя часть 10 корпуса вместе с долотом удерживается на резьбе 6 втулки 5 и извлекается на поверхность вследствие упора выступа 7 в торец углубления выточки 9 верхней части 8 корпуса. 40 4 Для повторного использования сигнализатора на место разрушенных датчиков 4 устанавливают новые. Преимущества предлагаемого сигнализатора заклинивания шарошечного долота: предотвращается возможность аварии, вызванной оставлением шарошек долота на забое скважины; не требуется изменения конструкции серийно выпускаемых долот; обеспечивается полное использование ресурса долота, повышение производительности труда и сокращение затрат на изготовление и приобретение долот. Формула изобретения Сигнализатор заклинивания шарошечного долота, содержащий цилиндрический корпус с каналом для прохода промывочной жидкости и датчик сигнализатора, установленный в корпусе устройства, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности и надежности работы долота путем получения своевременной информации о заклинивании шарошек, он снабжен цилиндрической полой втулкой с радиальными отверстиями, установленной внутри корпуса, на наружной поверхности втулки в верхней части выполнен кольцевой выступ, а в нижней - выполнена резьба, причем корпус выпопнеи составным из верхней с радиальными отверстиями и нижней с резьбой на внутренней поверхности частей, а на внутренней поверхности корпуса с радиальными отверстиями выполнено кольцевое углубление, при этом датчик сигнализатора выполнен в виде срезных штифтов, установленных в радиальных отверстиях корпуса и втулки, а кольцевой выступ втулки размещен в кольцевом углублении корпуса и резьбовая часть втулки соединена с резьбовой частью корпуса. 1668623 Редактор Б.Федотов Составитель А.Данилин Техред М.Моргентал Корректор О.Кравцова Заказ 2637 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва.Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
