Спосіб регулювання напруги синхронного генератора

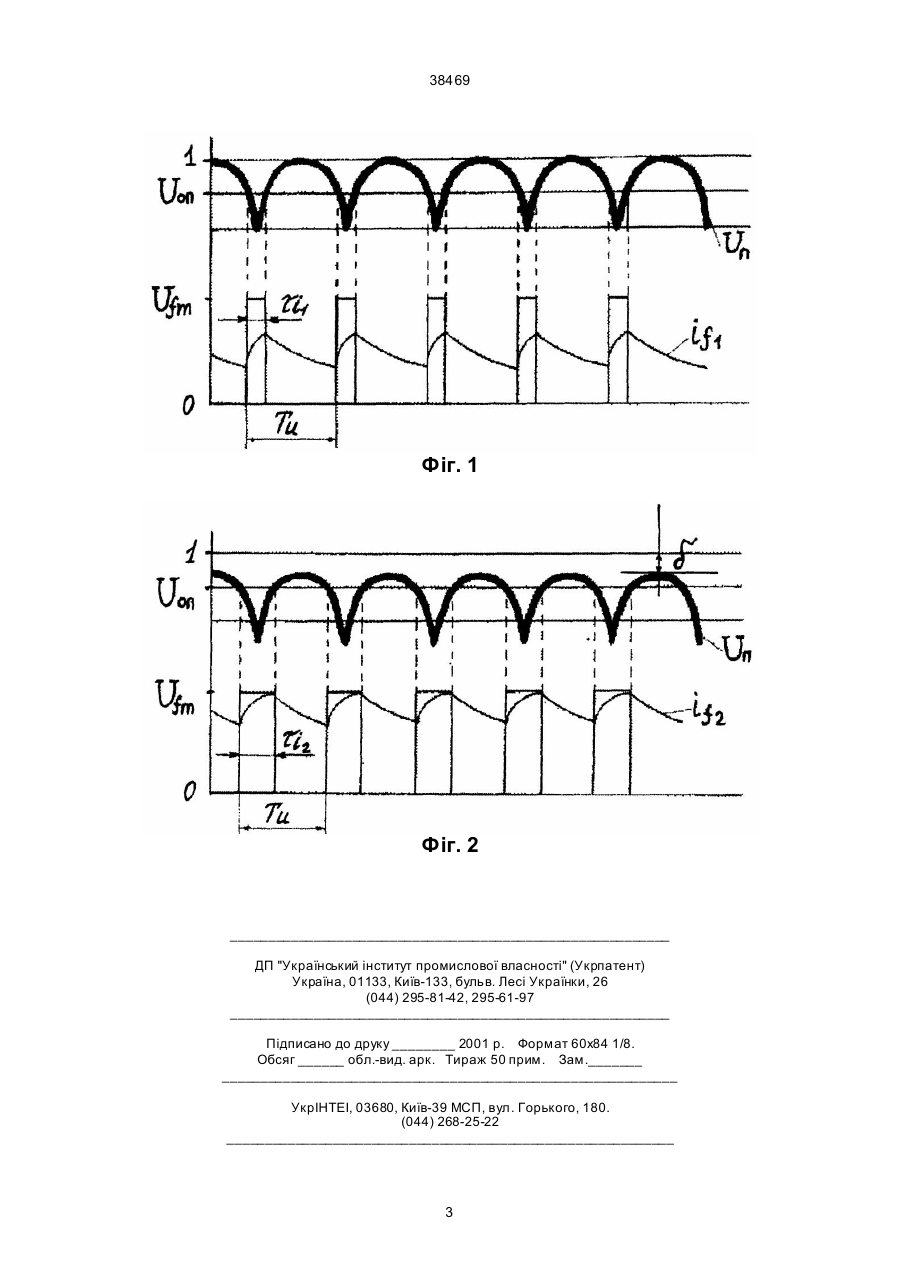

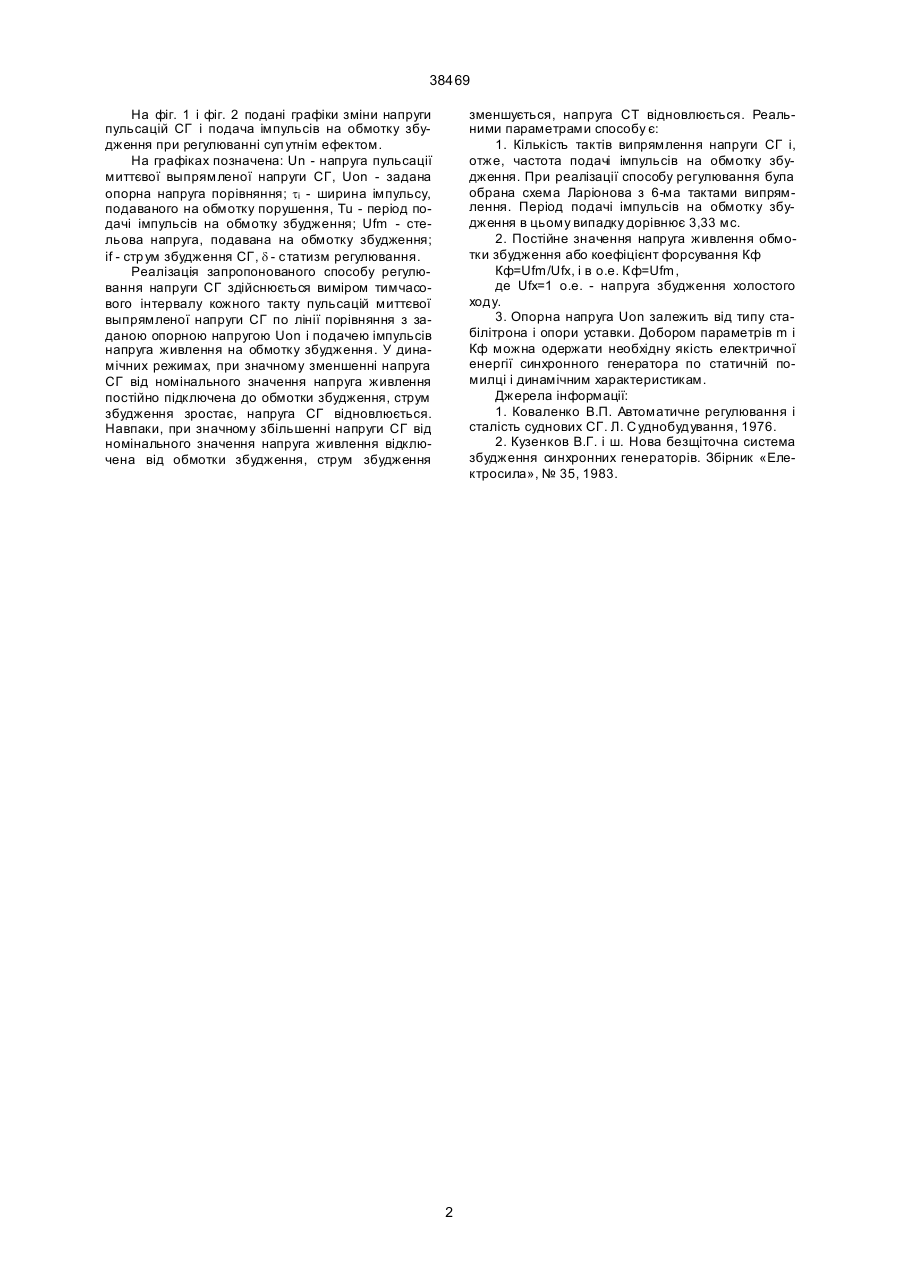

Спосіб регулювання напруги синхронного генератора шляхом подачі, регульованої напруги на обмотку збудження, котрий відрізняється тим, що вимірюється тимчасовий інтервал кожного такту пульсацій миттєвої, випрямленої напруги синхронного генератора по лінії порівняння з заданою опорною напругою, і по цьому тимчасовому інтервалі на обмотку збудження подаються імпульси напруги живлення. (19) (21) 2000074044 (22) 10.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Зонтов Роман Миколайович, Алаєв Віктор Васильович, Шоцькій Олександр Миколайович (73) Севастопольський військово-морський інститут ім. П.С. На хімова 38469 На фіг. 1 і фіг. 2 подані графіки зміни напруги пульсацій СГ і подача імпульсів на обмотку збудження при регулюванні суп утнім ефектом. На графіках позначена: Un - напруга пульсації миттєвої выпрямленої напруги СГ, Uon - задана опорна напруга порівняння; tі - ширина імпульсу, подаваного на обмотку порушення, Tu - період подачі імпульсів на обмотку збудження; Ufm - стельова напруга, подавана на обмотку збудження; if - струм збудження СГ, d - статизм регулювання. Реалізація запропонованого способу регулювання напруги СГ здійснюється виміром тимчасового інтервалу кожного такту пульсацій миттєвої выпрямленої напруги СГ по лінії порівняння з заданою опорною напругою Uon і подачею імпульсів напруга живлення на обмотку збудження. У динамічних режимах, при значному зменшенні напруга СГ від номінального значення напруга живлення постійно підключена до обмотки збудження, струм збудження зростає, напруга СГ відновлюється. Навпаки, при значному збільшенні напруги СГ від номінального значення напруга живлення відключена від обмотки збудження, струм збудження зменшується, напруга СТ відновлюється. Реальними параметрами способу є: 1. Кількість тактів випрямлення напруги СГ і, отже, частота подачі імпульсів на обмотку збудження. При реалізації способу регулювання була обрана схема Ларіонова з 6-ма тактами випрямлення. Період подачі імпульсів на обмотку збудження в цьому випадку дорівнює 3,33 мс. 2. Постійне значення напруга живлення обмотки збудження або коефіцієнт форсування Кф Кф=Ufm/Ufx, і в о.е. Кф=Ufm, де Ufx=1 о.е. - напруга збудження холостого ходу. 3. Опорна напруга Uon залежить від типу стабілітрона і опори уставки. Добором параметрів m і Кф можна одержати необхідну якість електричної енергії синхронного генератора по статичній помилці і динамічним характеристикам. Джерела інформації: 1. Коваленко В.П. Автоматичне регулювання і сталість суднових СГ. Л. С уднобудування, 1976. 2. Кузенков В.Г. і ш. Нова безщіточна система збудження синхронних генераторів. Збірник «Електросила», № 35, 1983. 2 38469 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
