Композиція для гідрофобізації ворсової шкіри, хутрового велюру, шубної овчини і виробів з них

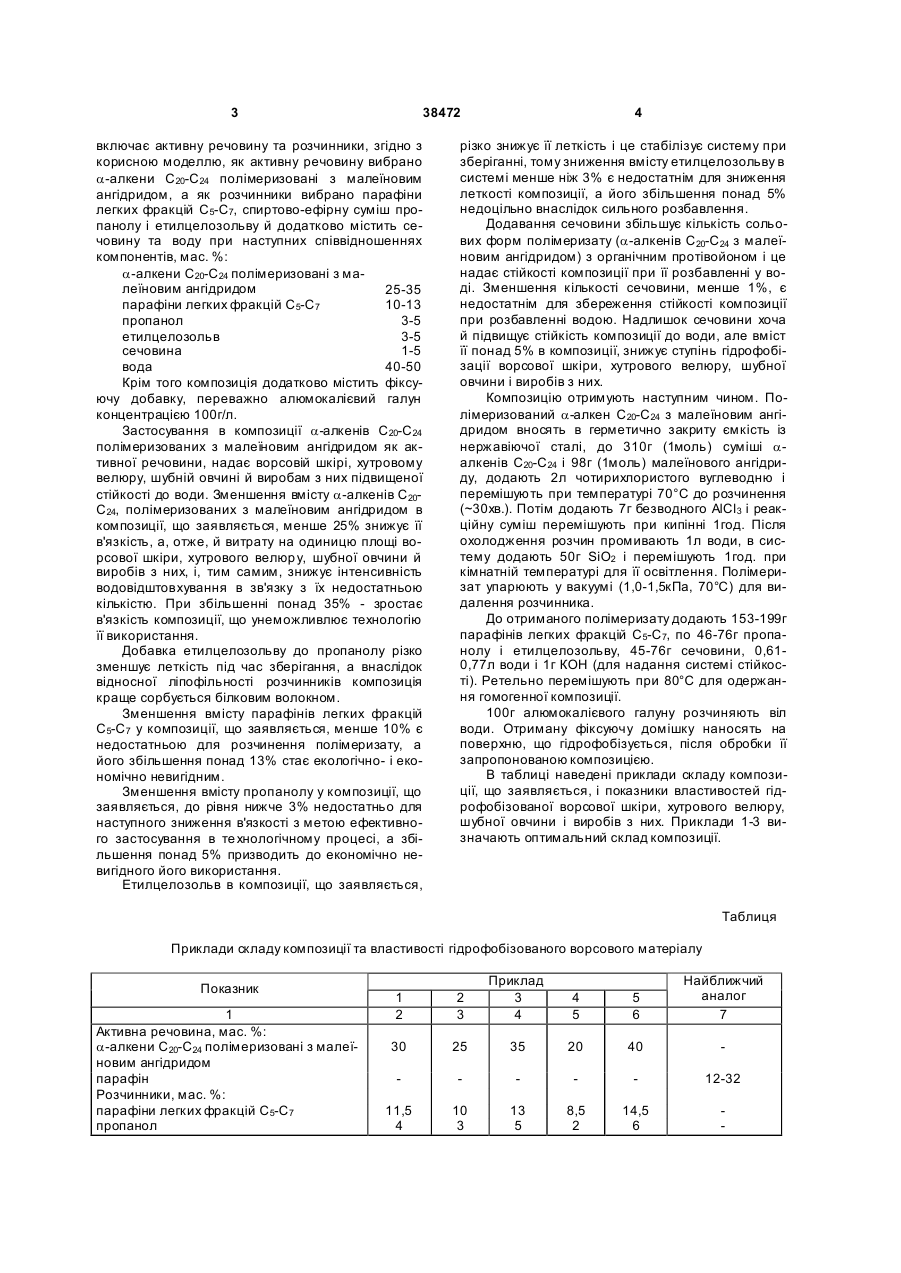

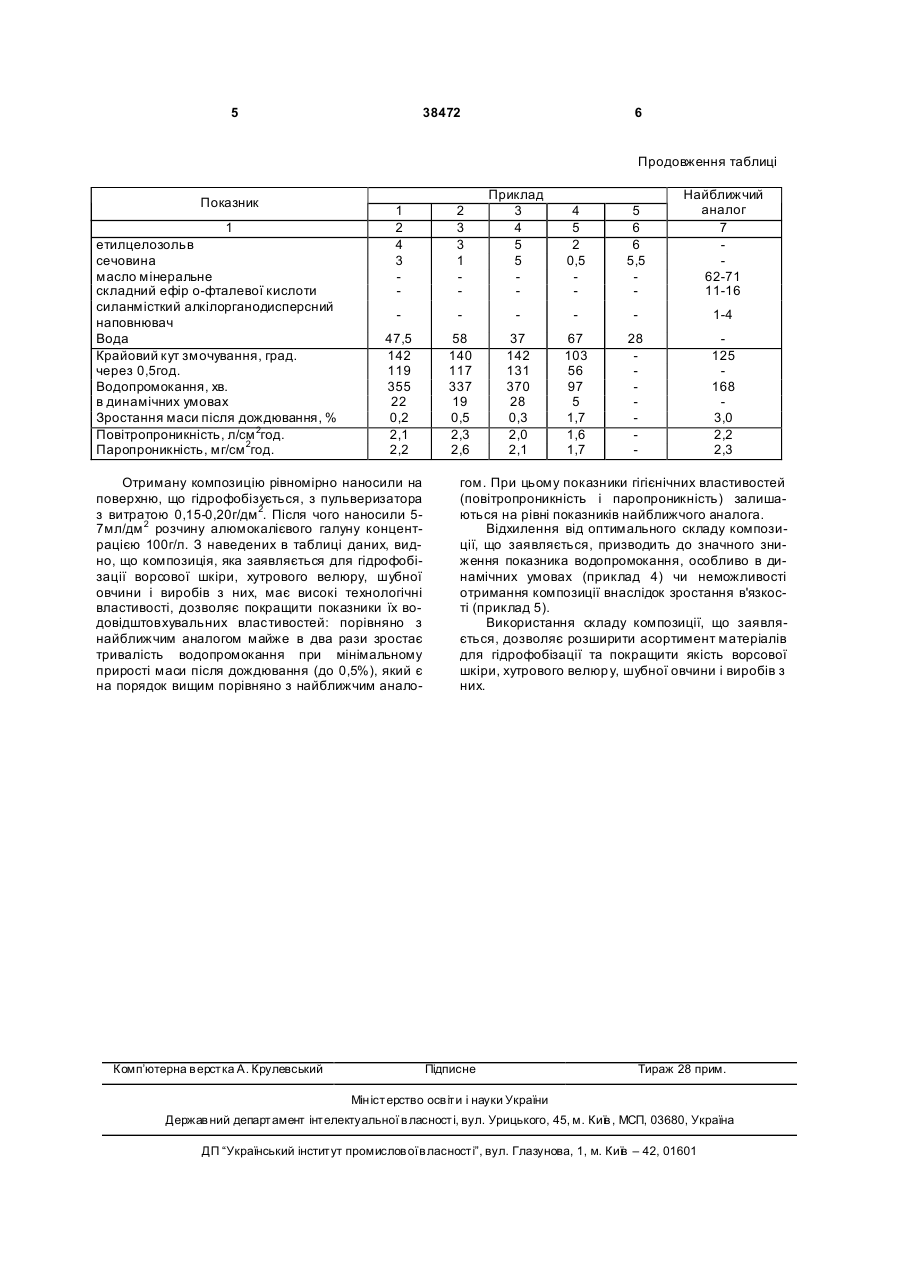

1. Композиція для гідрофобізації ворсової шкіри, хутрового велюру, шубної овчини і виробів з них, що включає активну речовину та розчинники, яка відрізняє ться тим, що як активну речовину використано a-алкен С20-С24 полімеризований з 3 38472 включає активну речовину та розчинники, згідно з корисною моделлю, як активну речовину вибрано a-алкени С20-С24 полімеризовані з малеїновим ангідридом, а як розчинники вибрано парафіни легких фракцій С 5-С7, спиртово-ефірну суміш пропанолу і етилцелозольву й додатково містить сечовину та воду при наступних співвідношеннях компонентів, мас. %: a-алкени С20-С24 полімеризовані з малеїновим ангідридом 25-35 парафіни легких фракцій С5-С7 10-13 пропанол 3-5 етилцелозольв 3-5 сечовина 1-5 вода 40-50 Крім того композиція додатково містить фіксуючу добавку, переважно алюмокалієвий галун концентрацією 100г/л. Застосування в композиції a-алкенів С20-С24 полімеризованих з малеїновим ангідридом як активної речовини, надає ворсовій шкірі, хутровому велюру, шубній овчині й виробам з них підвищеної стійкості до води. Зменшення вмісту a-алкенів С20С24, полімеризованих з малеїновим ангідридом в композиції, що заявляється, менше 25% знижує її в'язкість, а, отже, й витрату на одиницю площі ворсової шкіри, хутрового велюр у, шубної овчини й виробів з них, і, тим самим, знижує інтенсивність водовідштовхування в зв'язку з їх недостатньою кількістю. При збільшенні понад 35% - зростає в'язкість композиції, що унеможливлює технологію її використання. Добавка етилцелозольву до пропанолу різко зменшує леткість під час зберігання, а внаслідок відносної ліпофільності розчинників композиція краще сорбується білковим волокном. Зменшення вмісту парафінів легких фракцій С5-С7 у композиції, що заявляється, менше 10% є недостатньою для розчинення полімеризату, а його збільшення понад 13% стає екологічно- і економічно невигідним. Зменшення вмісту пропанолу у композиції, що заявляється, до рівня нижче 3% недостатньо для наступного зниження в'язкості з метою ефективного застосування в те хнологічному процесі, а збільшення понад 5% призводить до економічно невигідного його використання. Етилцелозольв в композиції, що заявляється, 4 різко знижує її леткість і це стабілізує систему при зберіганні, тому зниження вмісту етилцелозольву в системі менше ніж 3% є недостатнім для зниження леткості композиції, а його збільшення понад 5% недоцільно внаслідок сильного розбавлення. Додавання сечовини збільшує кількість сольових форм полімеризату (a-алкенів С 20-С24 з малеїновим ангідридом) з органічним протівойоном і це надає стійкості композиції при її розбавленні у воді. Зменшення кількості сечовини, менше 1%, є недостатнім для збереження стійкості композиції при розбавленні водою. Надлишок сечовини хоча й підвищує стійкість композиції до води, але вміст її понад 5% в композиції, знижує ступінь гідрофобізації ворсової шкіри, хутрового велюру, шубної овчини і виробів з них. Композицію отримують наступним чином. Полімеризований a-алкен С20-С24 з малеїновим ангідридом вносять в герметично закриту ємкість із нержавіючої сталі, до 310г (1моль) суміші aалкенів С20-С24 і 98г (1моль) малеїнового ангідриду, додають 2л чотирихлористого вуглеводню і перемішують при температурі 70°С до розчинення (~30хв.). Потім додають 7г безводного АlСl3 і реакційну суміш перемішують при кипінні 1год. Після охолодження розчин промивають 1л води, в систему додають 50г SiO2 і перемішують 1год. при кімнатній температурі для її освітлення. Полімеризат упарюють у вакуумі (1,0-1,5кПа, 70°С) для видалення розчинника. До отриманого полімеризату додають 153-199г парафінів легких фракцій С 5-С7, по 46-76г пропанолу і етилцелозольву, 45-76г сечовини, 0,610,77л води і 1г КОН (для надання системі стійкості). Ретельно перемішують при 80°С для одержання гомогенної композиції. 100г алюмокалієвого галуну розчиняють віл води. Отриману фіксуючу домішку наносять на поверхню, що гідрофобізується, після обробки її запропонованою композицією. В таблиці наведені приклади складу композиції, що заявляється, і показники властивостей гідрофобізованої ворсової шкіри, хутрового велюру, шубної овчини і виробів з них. Приклади 1-3 визначають оптимальний склад композиції. Таблиця Приклади складу композиції та властивості гідрофобізованого ворсового матеріалу Показник 1 Активна речовина, мас. %: a-алкени С20-С24 полімеризовані з малеїновим ангідридом парафін Розчинники, мас. %: парафіни легких фракцій С5-С7 пропанол 1 2 2 3 Приклад 3 4 4 5 5 6 Найближчий аналог 7 30 25 35 20 40 12-32 11,5 4 10 3 13 5 8,5 2 14,5 6 5 38472 6 Продовження таблиці Показник 1 етилцелозольв сечовина масло мінеральне складний ефір о-фталевої кислоти силанмісткий алкілорганодисперсний наповнювач Вода Крайовий кут змочування, град. через 0,5год. Водопромокання, хв. в динамічних умовах Зростання маси після дождювання, % Повітропроникність, л/см 2год. Паропроникність, мг/см 2год. 1 2 4 3 2 3 3 1 Приклад 3 4 5 5 4 5 2 0,5 5 6 6 5,5 Найближчий аналог 7 62-71 11-16 1-4 47,5 142 119 355 22 0,2 2,1 2,2 58 140 117 337 19 0,5 2,3 2,6 37 142 131 370 28 0,3 2,0 2,1 67 103 56 97 5 1,7 1,6 1,7 28 125 168 3,0 2,2 2,3 Отриману композицію рівномірно наносили на поверхню, що гідрофобізується, з пульверизатора з витратою 0,15-0,20г/дм 2. Після чого наносили 57мл/дм 2 розчину алюмокалієвого галуну концентрацією 100г/л. З наведених в таблиці даних, видно, що композиція, яка заявляється для гідрофобізації ворсової шкіри, хутрового велюру, шубної овчини і виробів з них, має високі технологічні властивості, дозволяє покращити показники їх водовідштовхувальних властивостей: порівняно з найближчим аналогом майже в два рази зростає тривалість водопромокання при мінімальному прирості маси після дождювання (до 0,5%), який є на порядок вищим порівняно з найближчим анало Комп’ютерна в ерстка А. Крулевський гом. При цьому показники гігієнічних властивостей (повітропроникність і паропроникність) залишаються на рівні показників найближчого аналога. Відхилення від оптимального складу композиції, що заявляється, призводить до значного зниження показника водопромокання, особливо в динамічних умовах (приклад 4) чи неможливості отримання композиції внаслідок зростання в'язкості (приклад 5). Використання складу композиції, що заявляється, дозволяє розширити асортимент матеріалів для гідрофобізації та покращити якість ворсової шкіри, хутрового велюр у, шубної овчини і виробів з них. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
