Сигнальний ліхтар

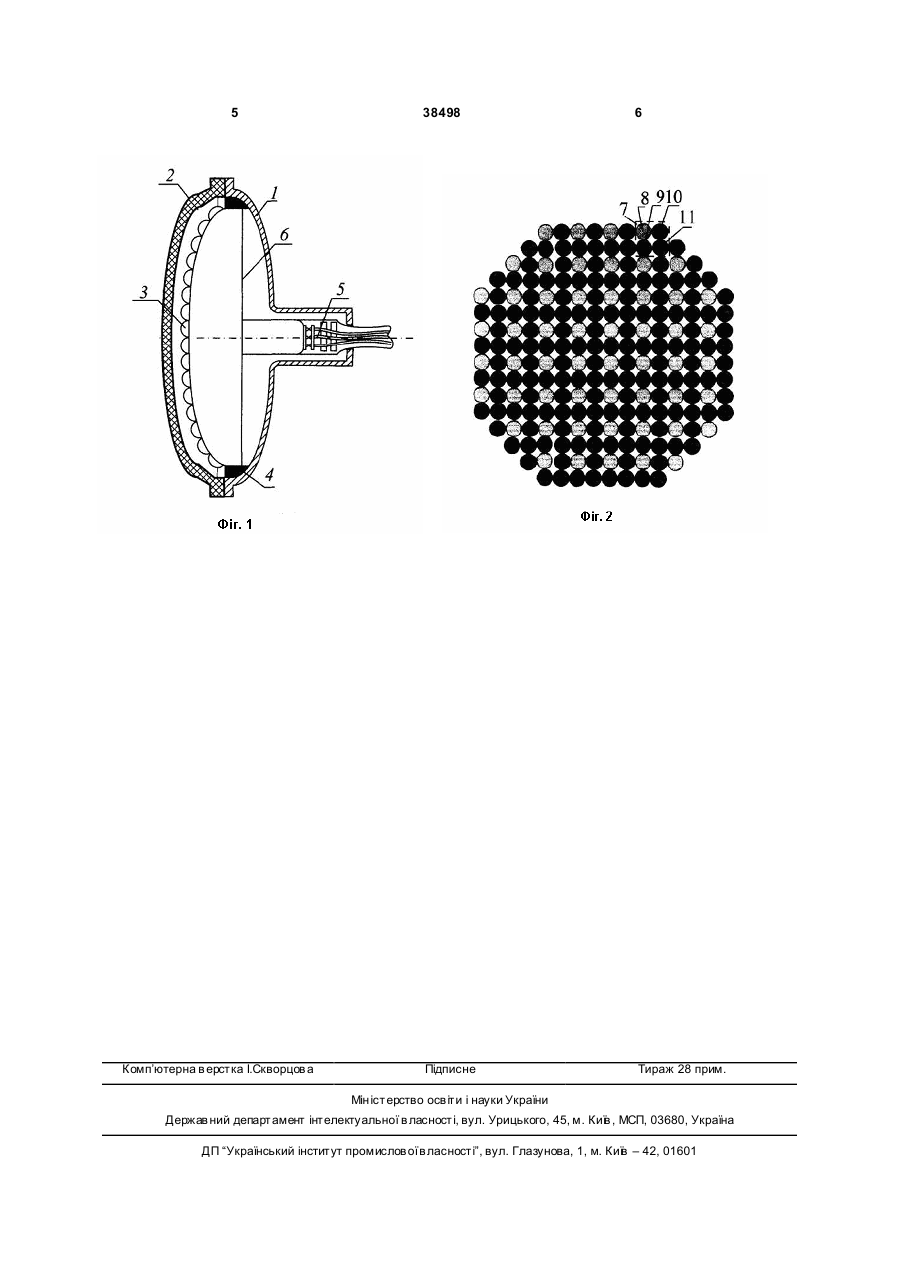

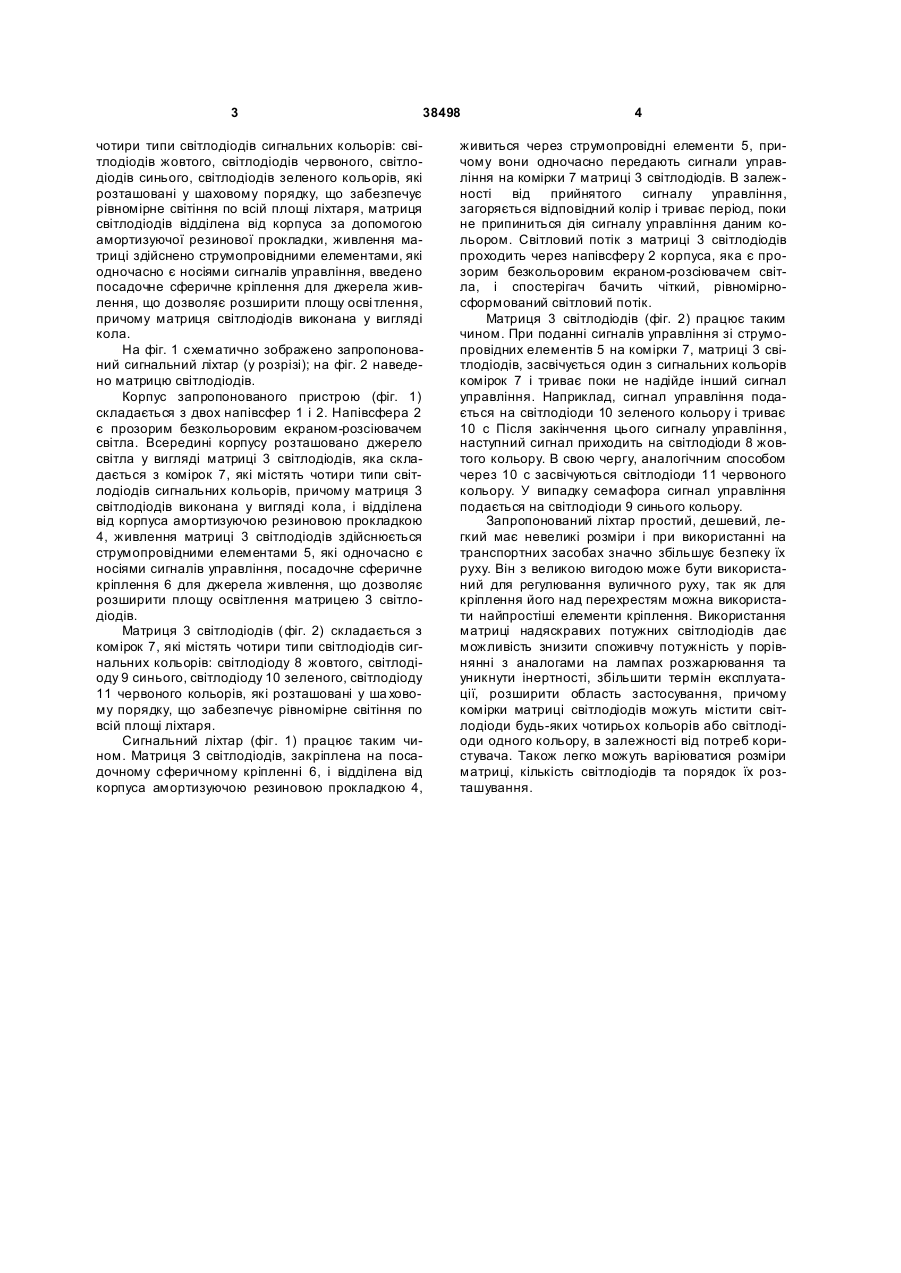

Сигнальний ліхтар, який містить корпус у вигляді двох півсфер, на внутрішній поверхні однієї з яких знаходиться екран-розсіювач, всередині корпусу розташовано джерело світла, причому джерело світла виконано у вигляді матриці світлодіо 3 38498 чотири типи світлодіодів сигнальних кольорів: світлодіодів жовтого, світлодіодів червоного, світлодіодів синього, світлодіодів зеленого кольорів, які розташовані у шаховому порядку, що забезпечує рівномірне світіння по всій площі ліхтаря, матриця світлодіодів відділена від корпуса за допомогою амортизуючої резинової прокладки, живлення матриці здійснено струмопровідними елементами, які одночасно є носіями сигналів управління, введено посадочне сферичне кріплення для джерела живлення, що дозволяє розширити площу осві тлення, причому матриця світлодіодів виконана у вигляді кола. На фіг. 1 схематично зображено запропонований сигнальний ліхтар (у розрізі); на фіг. 2 наведено матрицю світлодіодів. Корпус запропонованого пристрою (фіг. 1) складається з двох напівсфер 1 і 2. Напівсфера 2 є прозорим безкольоровим екраном-розсіювачем світла. Всередині корпусу розташовано джерело світла у вигляді матриці 3 світлодіодів, яка складається з комірок 7, які містять чотири типи світлодіодів сигнальних кольорів, причому матриця 3 світлодіодів виконана у вигляді кола, і відділена від корпуса амортизуючою резиновою прокладкою 4, живлення матриці 3 світлодіодів здійснюється струмопровідними елементами 5, які одночасно є носіями сигналів управління, посадочне сферичне кріплення 6 для джерела живлення, що дозволяє розширити площу освітлення матрицею 3 світлодіодів. Матриця 3 світлодіодів (фіг. 2) складається з комірок 7, які містять чотири типи світлодіодів сигнальних кольорів: світлодіоду 8 жовтого, світлодіоду 9 синього, світлодіоду 10 зеленого, світлодіоду 11 червоного кольорів, які розташовані у ша ховому порядку, що забезпечує рівномірне світіння по всій площі ліхтаря. Сигнальний ліхтар (фіг. 1) працює таким чином. Матриця З світлодіодів, закріплена на посадочному сферичному кріпленні 6, і відділена від корпуса амортизуючою резиновою прокладкою 4, 4 живиться через струмопровідні елементи 5, причому вони одночасно передають сигнали управління на комірки 7 матриці 3 світлодіодів. В залежності від прийнятого сигналу управління, загоряється відповідний колір і триває період, поки не припиниться дія сигналу управління даним кольором. Світловий потік з матриці 3 світлодіодів проходить через напівсферу 2 корпуса, яка є прозорим безкольоровим екраном-розсіювачем світла, і спостерігач бачить чіткий, рівномірносформований світловий потік. Матриця 3 світлодіодів (фіг. 2) працює таким чином. При поданні сигналів управління зі струмопровідних елементів 5 на комірки 7, матриці 3 світлодіодів, засвічується один з сигнальних кольорів комірок 7 і триває поки не надійде інший сигнал управління. Наприклад, сигнал управління подається на світлодіоди 10 зеленого кольору і триває 10 с Після закінчення цього сигналу управління, наступний сигнал приходить на світлодіоди 8 жовтого кольору. В свою чергу, аналогічним способом через 10 с засвічуються світлодіоди 11 червоного кольору. У випадку семафора сигнал управління подається на світлодіоди 9 синього кольору. Запропонований ліхтар простий, дешевий, легкий має невеликі розміри і при використанні на транспортних засобах значно збільшує безпеку їх руху. Він з великою вигодою може бути використаний для регулювання вуличного руху, так як для кріплення його над перехрестям можна використати найпростіші елементи кріплення. Використання матриці надяскравих потужних світлодіодів дає можливість знизити споживчу потужність у порівнянні з аналогами на лампах розжарювання та уникнути інертності, збільшити термін експлуатації, розширити область застосування, причому комірки матриці світлодіодів можуть містити світлодіоди будь-яких чотирьох кольорів або світлодіоди одного кольору, в залежності від потреб користувача. Також легко можуть варіюватися розміри матриці, кількість світлодіодів та порядок їх розташування. 5 Комп’ютерна в ерстка І.Скворцов а 38498 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
