Проточний нагрівач рідини

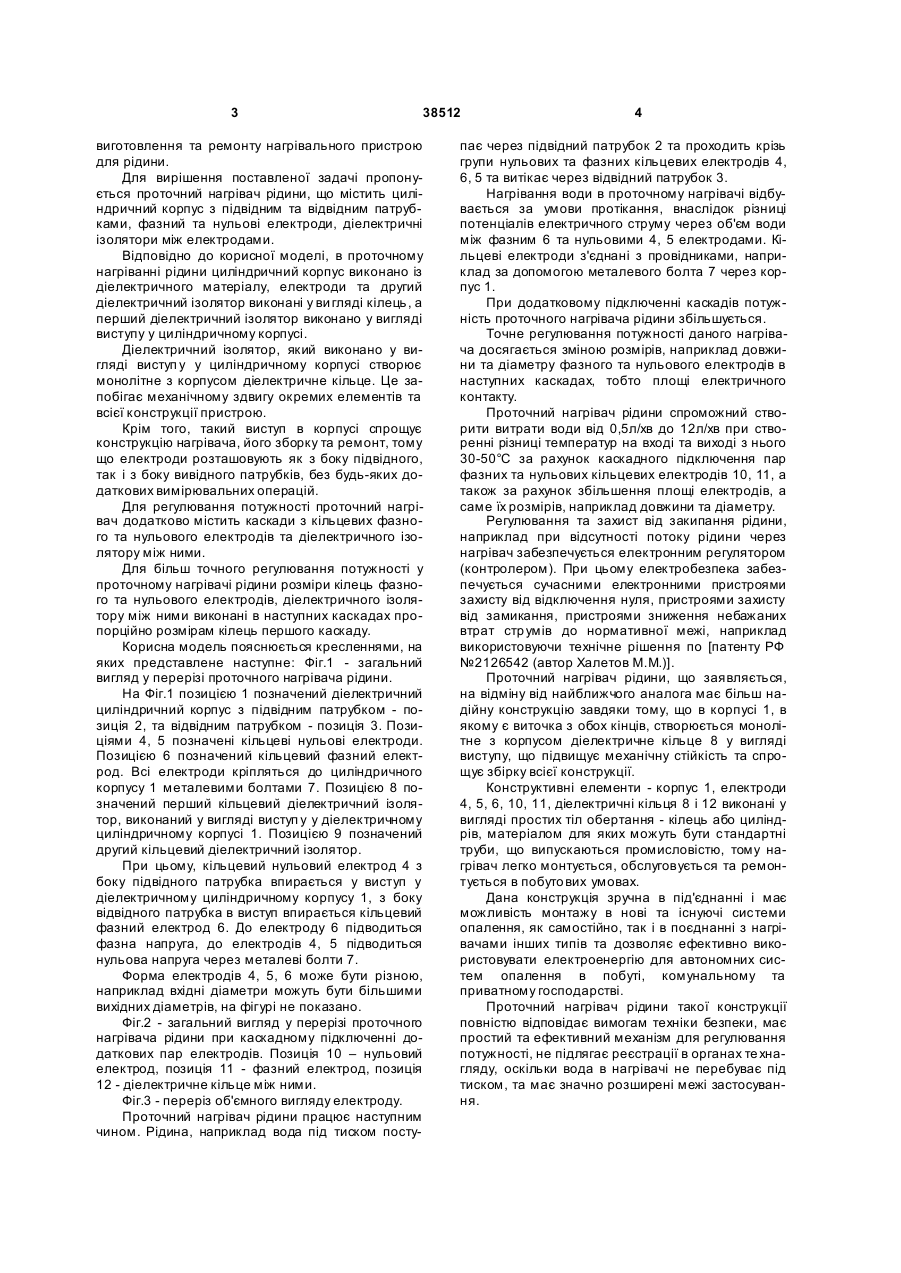

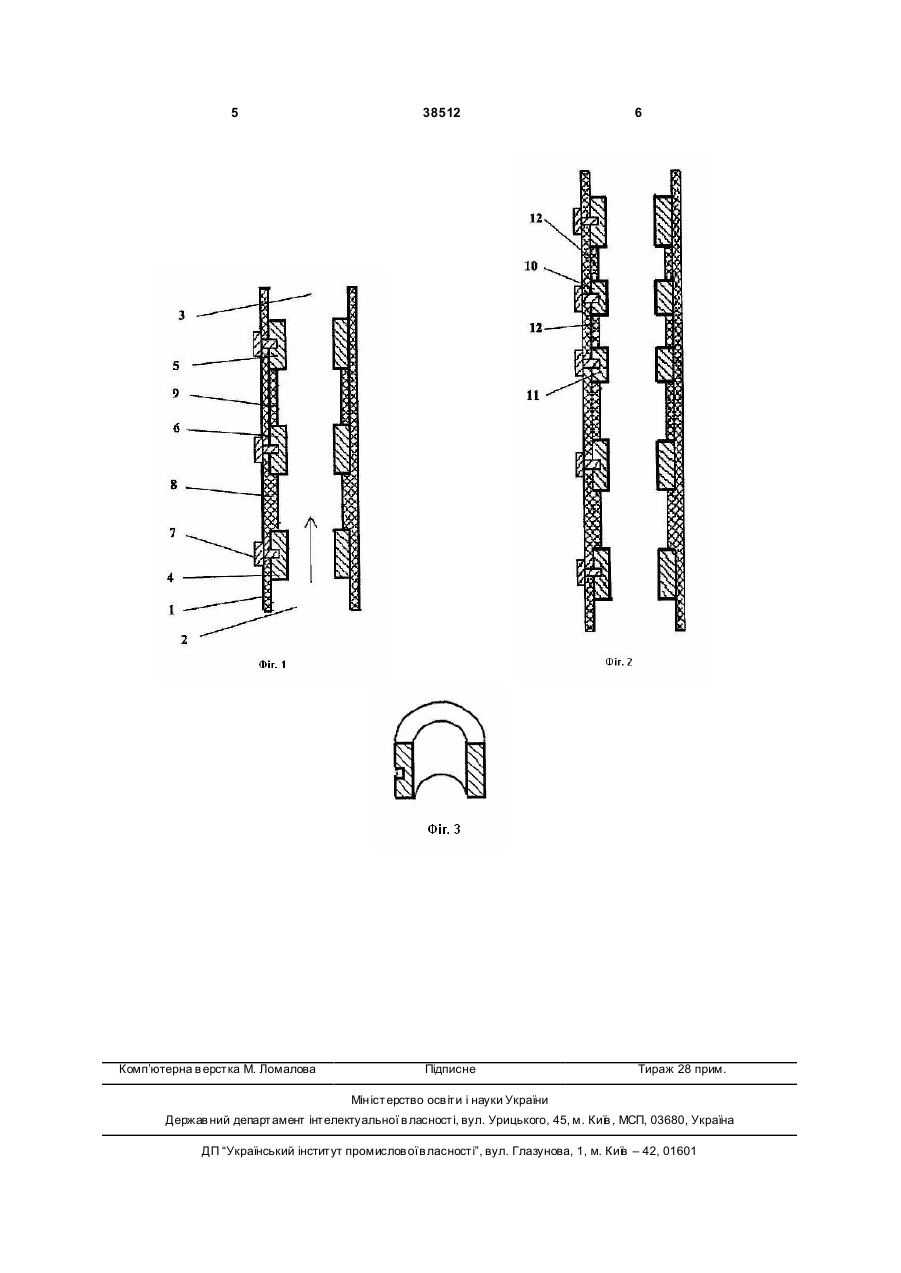

1. Проточний нагрівач рідини, що містить циліндричний корпус (1), із підвідним (2) та відвідним (3) патрубками, фазний (6) та нульові електроди (4), (5), діелектричні ізолятори між електродами, який відрізняється тим, що циліндричний корпус виконано із діелектричного матеріалу, електроди та другий діелектричний ізолятор (9) виконано у 3 38512 виготовлення та ремонту нагрівального пристрою для рідини. Для вирішення поставленої задачі пропонується проточний нагрівач рідини, що містить циліндричний корпус з підвідним та відвідним патрубками, фазний та нульові електроди, діелектричні ізолятори між електродами. Відповідно до корисної моделі, в проточному нагріванні рідини циліндричний корпус виконано із діелектричного матеріалу, електроди та другий діелектричний ізолятор виконані у ви гляді кілець, а перший діелектричний ізолятор виконано у вигляді виступу у циліндричному корпусі. Діелектричний ізолятор, який виконано у вигляді виступ у у циліндричному корпусі створює монолітне з корпусом діелектричне кільце. Це запобігає механічному здвигу окремих елементів та всієї конструкції пристрою. Крім того, такий виступ в корпусі спрощує конструкцію нагрівача, його зборку та ремонт, тому що електроди розташовують як з боку підвідного, так і з боку вивідного патрубків, без будь-яких додаткових вимірювальних операцій. Для регулювання потужності проточний нагрівач додатково містить каскади з кільцевих фазного та нульового електродів та діелектричного ізолятору між ними. Для більш точного регулювання потужності у проточному нагрівачі рідини розміри кілець фазного та нульового електродів, діелектричного ізолятору між ними виконані в наступних каскадах пропорційно розмірам кілець першого каскаду. Корисна модель пояснюється кресленнями, на яких представлене наступне: Фіг.1 - загальний вигляд у перерізі проточного нагрівача рідини. На Фіг.1 позицією 1 позначений діелектричний циліндричний корпус з підвідним патрубком - позиція 2, та відвідним патрубком - позиція 3. Позиціями 4, 5 позначені кільцеві нульові електроди. Позицією 6 позначений кільцевий фазний електрод. Всі електроди кріпляться до циліндричного корпусу 1 металевими болтами 7. Позицією 8 позначений перший кільцевий діелектричний ізолятор, виконаний у вигляді виступ у у діелектричному циліндричному корпусі 1. Позицією 9 позначений другий кільцевий діелектричний ізолятор. При цьому, кільцевий нульовий електрод 4 з боку підвідного патрубка впирається у виступ у діелектричному циліндричному корпусу 1, з боку відвідного патрубка в виступ впирається кільцевий фазний електрод 6. До електроду 6 підводиться фазна напруга, до електродів 4, 5 підводиться нульова напруга через металеві болти 7. Форма електродів 4, 5, 6 може бути різною, наприклад вхідні діаметри можуть бути більшими вихідних діаметрів, на фігурі не показано. Фіг.2 - загальний вигляд у перерізі проточного нагрівача рідини при каскадному підключенні додаткових пар електродів. Позиція 10 – нульовий електрод, позиція 11 - фазний електрод, позиція 12 - діелектричне кільце між ними. Фіг.3 - переріз об'ємного вигляду електроду. Проточний нагрівач рідини працює наступним чином. Рідина, наприклад вода під тиском посту 4 пає через підвідний патрубок 2 та проходить крізь групи нульових та фазних кільцевих електродів 4, 6, 5 та витікає через відвідний патрубок 3. Нагрівання води в проточному нагрівачі відбувається за умови протікання, внаслідок різниці потенціалів електричного струму через об'єм води між фазним 6 та нульовими 4, 5 електродами. Кільцеві електроди з'єднані з провідниками, наприклад за допомогою металевого болта 7 через корпус 1. При додатковому підключенні каскадів потужність проточного нагрівача рідини збільшується. Точне регулювання потужності даного нагрівача досягається зміною розмірів, наприклад довжини та діаметру фазного та нульового електродів в наступних каскадах, тобто площі електричного контакту. Проточний нагрівач рідини спроможний створити витрати води від 0,5л/хв до 12л/хв при створенні різниці температур на вході та виході з нього 30-50°С за рахунок каскадного підключення пар фазних та нульових кільцевих електродів 10, 11, а також за рахунок збільшення площі електродів, а саме їх розмірів, наприклад довжини та діаметру. Регулювання та захист від закипання рідини, наприклад при відсутності потоку рідини через нагрівач забезпечується електронним регулятором (контролером). При цьому електробезпека забезпечується сучасними електронними пристроями захисту від відключення нуля, пристроями захисту від замикання, пристроями зниження небажаних втрат стр умів до нормативної межі, наприклад використовуючи технічне рішення по [патенту РФ №2126542 (автор Халетов М.М.)]. Проточний нагрівач рідини, що заявляється, на відміну від найближчого аналога має більш надійну конструкцію завдяки тому, що в корпусі 1, в якому є виточка з обох кінців, створюється монолітне з корпусом діелектричне кільце 8 у вигляді виступу, що підвищує механічну стійкість та спрощує збірку всієї конструкції. Конструктивні елементи - корпус 1, електроди 4, 5, 6, 10, 11, діелектричні кільця 8 і 12 виконані у вигляді простих тіл обертання - кілець або циліндрів, матеріалом для яких можуть бути стандартні труби, що випускаються промисловістю, тому нагрівач легко монтується, обслуговується та ремонтується в побуто вих умовах. Дана конструкція зручна в під'єднанні і має можливість монтажу в нові та існуючі системи опалення, як самостійно, так і в поєднанні з нагрівачами інших типів та дозволяє ефективно використовувати електроенергію для автономних систем опалення в побуті, комунальному та приватному господарстві. Проточний нагрівач рідини такої конструкції повністю відповідає вимогам техніки безпеки, має простий та ефективний механізм для регулювання потужності, не підлягає реєстрації в органах те хнагляду, оскільки вода в нагрівачі не перебуває під тиском, та має значно розширені межі застосування. 5 Комп’ютерна в ерстка М. Ломалова 38512 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
