Електродний нагрівач рідини

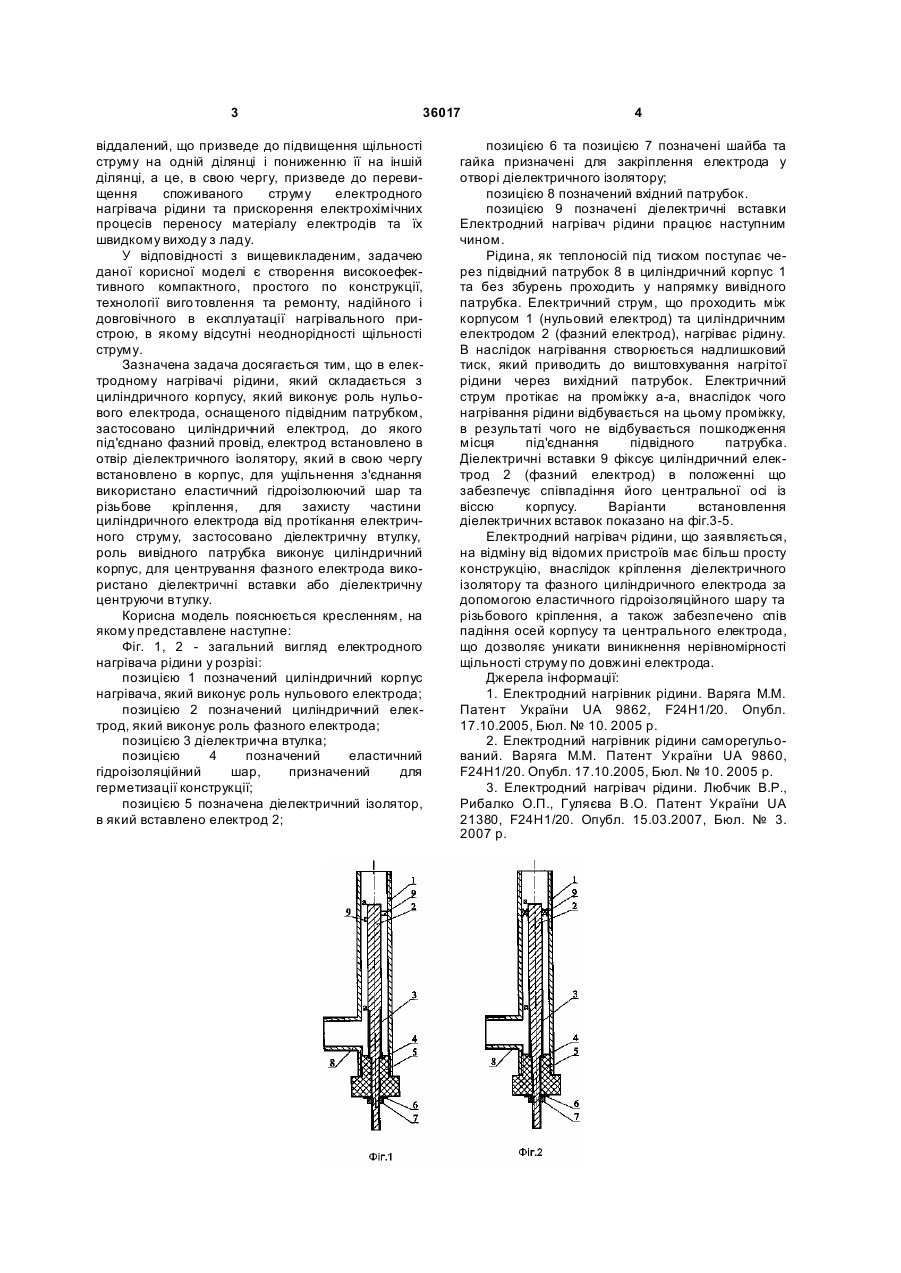

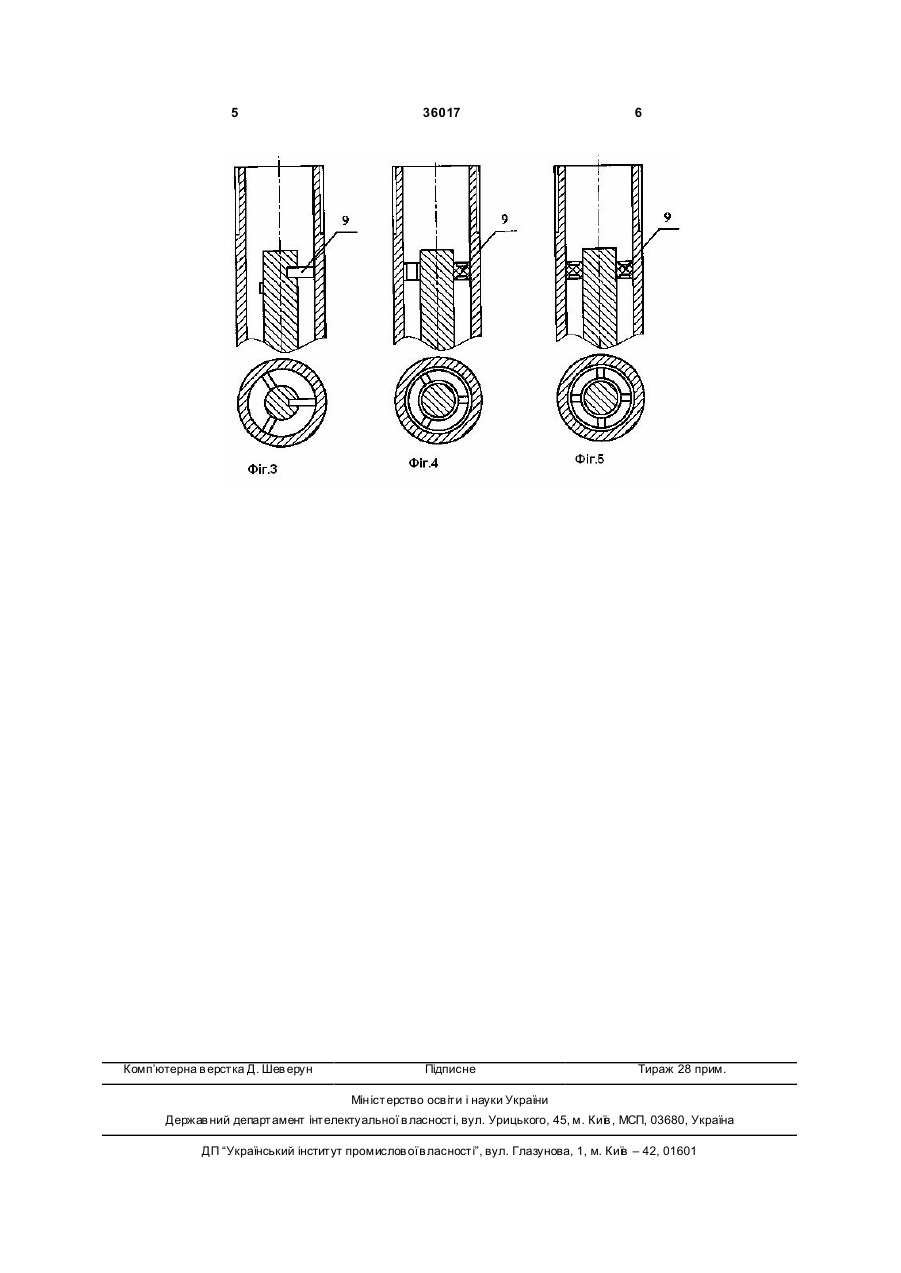

Електродний нагрівач рідини, що містить циліндричний корпус, який виконує роль нульового 3 36017 віддалений, що призведе до підвищення щільності струму на одній ділянці і пониженню її на іншій ділянці, а це, в свою чергу, призведе до перевищення споживаного струму електродного нагрівача рідини та прискорення електрохімічних процесів переносу матеріалу електродів та їх швидкому виходу з ладу. У відповідності з вищевикладеним, задачею даної корисної моделі є створення високоефективного компактного, простого по конструкції, технології виго товлення та ремонту, надійного і довговічного в експлуатації нагрівального пристрою, в якому відсутні неоднорідності щільності струму. Зазначена задача досягається тим, що в електродному нагрівачі рідини, який складається з циліндричного корпусу, який виконує роль нульового електрода, оснащеного підвідним патрубком, застосовано циліндричний електрод, до якого під'єднано фазний провід, електрод встановлено в отвір діелектричного ізолятору, який в свою чергу встановлено в корпус, для ущільнення з'єднання використано еластичний гідроізолюючий шар та різьбове кріплення, для захисту частини циліндричного електрода від протікання електричного струму, застосовано діелектричну втулку, роль вивідного патрубка виконує циліндричний корпус, для центрування фазного електрода використано діелектричні вставки або діелектричну центруючи втулку. Корисна модель пояснюється кресленням, на якому представлене наступне: Фіг. 1, 2 - загальний вигляд електродного нагрівача рідини у розрізі: позицією 1 позначений циліндричний корпус нагрівача, який виконує роль нульового електрода; позицією 2 позначений циліндричний електрод, який виконує роль фазного електрода; позицією 3 діелектрична втулка; позицією 4 позначений еластичний гідроізоляційний шар, призначений для герметизації конструкції; позицією 5 позначена діелектричний ізолятор, в який вставлено електрод 2; 4 позицією 6 та позицією 7 позначені шайба та гайка призначені для закріплення електрода у отворі діелектричного ізолятору; позицією 8 позначений вхідний патрубок. позицією 9 позначені діелектричні вставки Електродний нагрівач рідини працює наступним чином. Рідина, як теплоносій під тиском поступає через підвідний патрубок 8 в циліндричний корпус 1 та без збурень проходить у напрямку вивідного патрубка. Електричний струм, що проходить між корпусом 1 (нульовий електрод) та циліндричним електродом 2 (фазний електрод), нагріває рідину. В наслідок нагрівання створюється надлишковий тиск, який приводить до виштовхування нагрітої рідини через вихідний патрубок. Електричний струм протікає на проміжку а-а, внаслідок чого нагрівання рідини відбувається на цьому проміжку, в результаті чого не відбувається пошкодження місця під'єднання підвідного патрубка. Діелектричні вставки 9 фіксує циліндричний електрод 2 (фазний електрод) в положенні що забезпечує співпадіння його центральної осі із віссю корпусу. Варіанти встановлення діелектричних вставок показано на фіг.3-5. Електродний нагрівач рідини, що заявляється, на відміну від відомих пристроїв має більш просту конструкцію, внаслідок кріплення діелектричного ізолятору та фазного циліндричного електрода за допомогою еластичного гідроізоляційного шару та різьбового кріплення, а також забезпечено спів падіння осей корпусу та центрального електрода, що дозволяє уникати виникнення нерівномірності щільності струму по довжині електрода. Джерела інформації: 1. Електродний нагрівник рідини. Варяга М.М. Патент України UA 9862, F24H1/20. Опубл. 17.10.2005, Бюл. № 10. 2005 р. 2. Електродний нагрівник рідини саморегульований. Варяга М.М. Патент України UA 9860, F24H1/20. Опубл. 17.10.2005, Бюл. № 10. 2005 р. 3. Електродний нагрівач рідини. Любчик В.Р., Рибалко О.П., Гуляєва В.О. Патент України UA 21380, F24H1/20. Опубл. 15.03.2007, Бюл. № 3. 2007 р. 5 Комп’ютерна в ерстка Д. Шев ерун 36017 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
