Електродний нагрівач рідини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 21380

Опубліковано: 15.03.2007

Автори: Рибалко Олег Петрович, Гуляєва Валентина Олександрівна, Любчик Віталій Романович

Завантажити PDF файл.

Формула / Реферат

1. Електродний нагрівач рідини, що містить циліндричний корпус, який виступає як нульовий електрод, оснащений підвідним патрубком, який відрізняється тим, що циліндричний електрод, який виконує роль фазного електрода, встановлений в отвір діелектричного ізолятора, який розташований в корпусі, а фіксація електрода та ізолятора виконана за допомогою еластичного гідроізоляційного шару та різьбового кріплення.

2. Електродний нагрівач рідини за п. 1, який відрізняється тим, що циліндричний корпус виконує роль відвідного патрубка.

3. Електродний нагрівач рідини за п. 1, який відрізняється тим, що циліндричний електрод оснащений діелектричною втулкою.

Текст

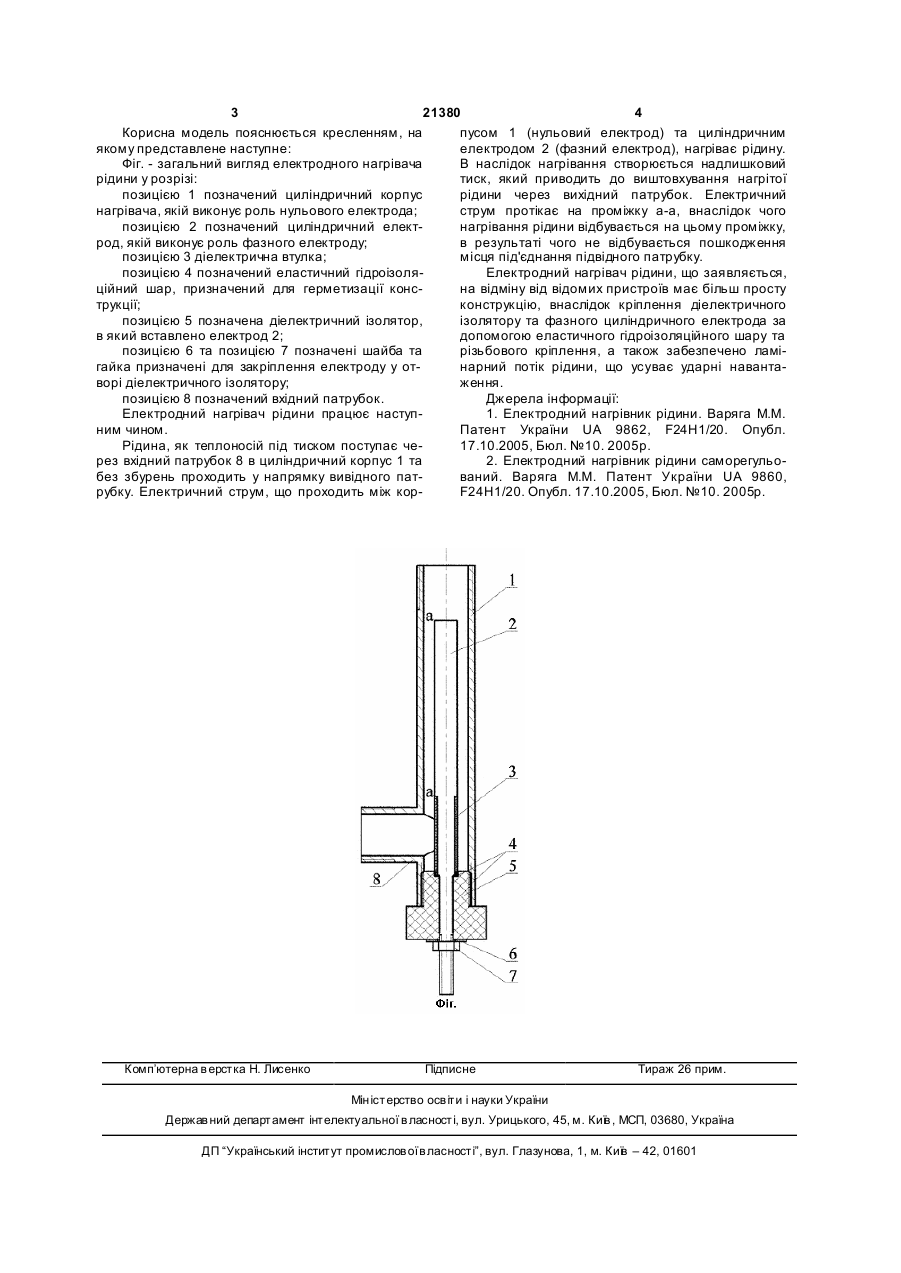

1. Електродний нагрівач рідини, що містить циліндричний корпус, який виступає як нульовий електрод, оснащений підвідним патрубком, який відрізняє ться тим, що циліндричний електрод, 3 21380 4 Корисна модель пояснюється кресленням, на пусом 1 (нульовий електрод) та циліндричним якому представлене наступне: електродом 2 (фазний електрод), нагріває рідину. Фіг. - загальний вигляд електродного нагрівача В наслідок нагрівання створюється надлишковий рідини у розрізі: тиск, який приводить до виштовхування нагрітої позицією 1 позначений циліндричний корпус рідини через вихідний патрубок. Електричний нагрівача, якій виконує роль нульового електрода; струм протікає на проміжку а-а, внаслідок чого позицією 2 позначений циліндричний електнагрівання рідини відбувається на цьому проміжку, род, якій виконує роль фазного електроду; в результаті чого не відбувається пошкодження позицією 3 діелектрична втулка; місця під'єднання підвідного патрубку. позицією 4 позначений еластичний гідроізоляЕлектродний нагрівач рідини, що заявляється, ційний шар, призначений для герметизації консна відміну від відомих пристроїв має більш просту трукції; конструкцію, внаслідок кріплення діелектричного позицією 5 позначена діелектричний ізолятор, ізолятору та фазного циліндричного електрода за в який вставлено електрод 2; допомогою еластичного гідроізоляційного шару та позицією 6 та позицією 7 позначені шайба та різьбового кріплення, а також забезпечено ламігайка призначені для закріплення електроду у отнарний потік рідини, що усуває ударні навантаворі діелектричного ізолятору; ження. позицією 8 позначений вхідний патрубок. Джерела інформації: Електродний нагрівач рідини працює наступ1. Електродний нагрівник рідини. Варяга М.М. ним чином. Патент України UA 9862, F24H1/20. Опубл. Рідина, як теплоносій під тиском поступає че17.10.2005, Бюл. №10. 2005р. рез вхідний патрубок 8 в циліндричний корпус 1 та 2. Електродний нагрівник рідини саморегульобез збурень проходить у напрямку вивідного патваний. Варяга М.М. Патент України UA 9860, рубку. Електричний струм, що проходить між корF24H1/20. Опубл. 17.10.2005, Бюл. №10. 2005р. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electrode liquid heater

Автори англійською

Liubchyk Vitalii Romanovych, Rybalko Oleh Petrovych, Huliaieva Valentyna Oleksandrivna

Назва патенту російською

Электродный нагреватель жидкости

Автори російською

Любчик Виталий Романович, Рыбалко Олег Петрович, Гуляева Валентина Александровна
