Тригер ляховича з регульованим гістерезисом

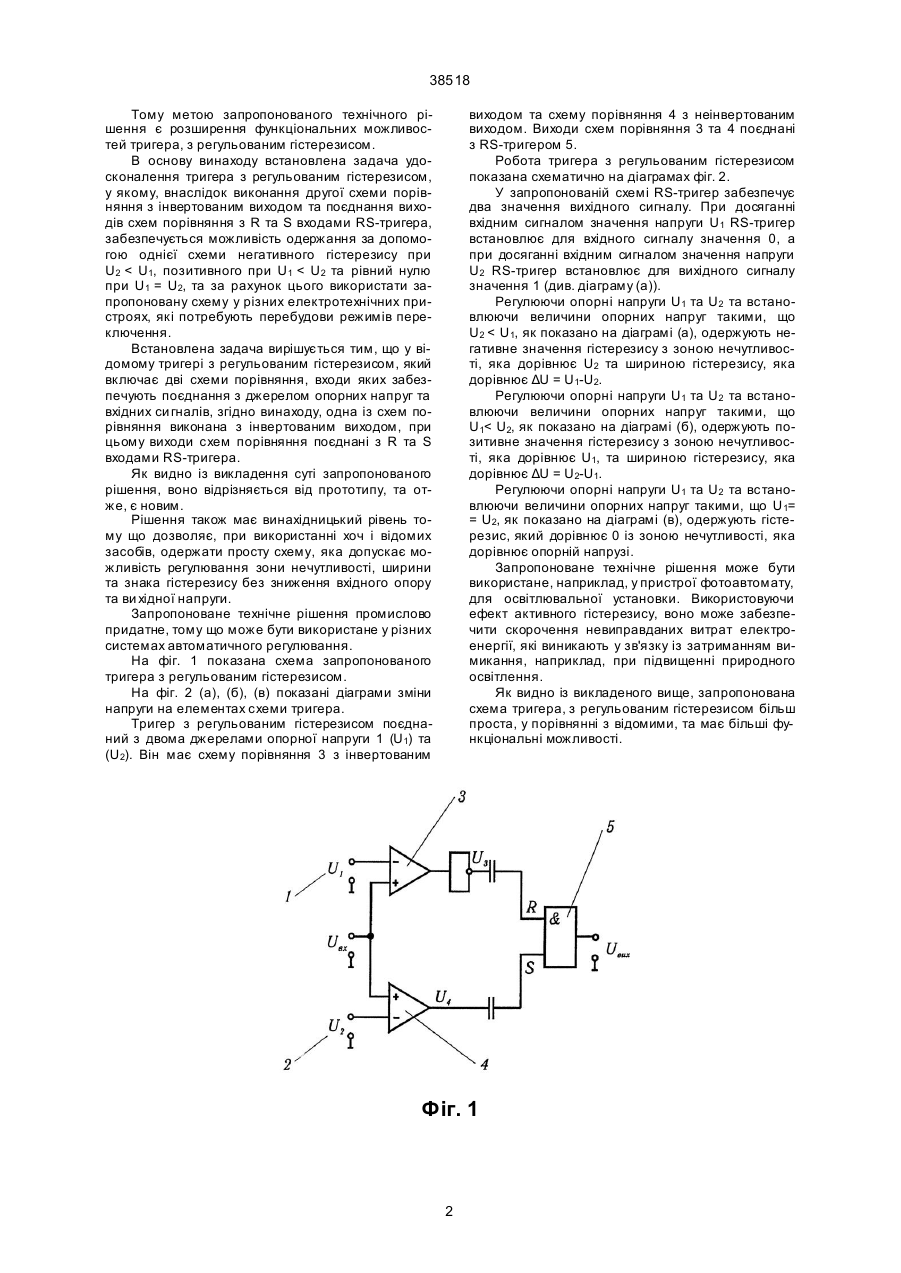

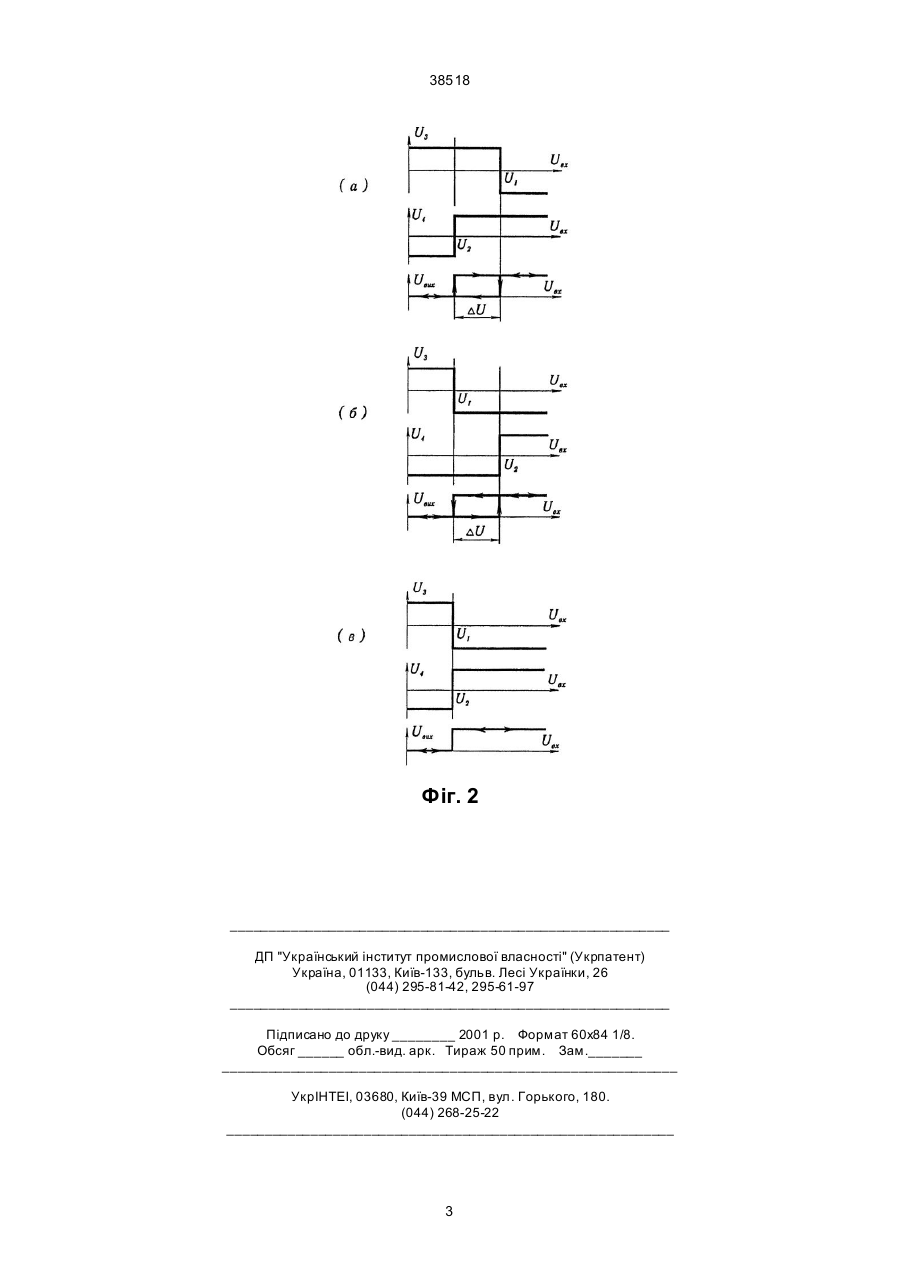

Тригер із регульованим гістерезисом, який включає дві схеми порівняння, входи яких забезпечують поєднання з джерелами опорних напруг та вхідних сигналів, який відрізняється тим, що одна із схем порівняння виконана з інвертованим входом, при цьому ви ходи схем порівняння поєднані з R та S входами RS-тригера. (19) (21) 2000074260 (22) 17.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Ляхович Олександр Леонідович (73) Ляхович Олександр Леонідович 38518 Тому метою запропонованого технічного рішення є розширення функціональних можливостей тригера, з регульованим гістерезисом. В основу винаходу встановлена задача удосконалення тригера з регульованим гістерезисом, у якому, внаслідок виконання другої схеми порівняння з інвертованим виходом та поєднання виходів схем порівняння з R та S входами RS-тригера, забезпечується можливість одержання за допомогою однієї схеми негативного гістерезису при U2 < U1, позитивного при U1 < U2 та рівний нулю при U1 = U2, та за рахунок цього використати запропоновану схему у різних електротехнічних пристроях, які потребують перебудови режимів переключення. Встановлена задача вирішується тим, що у відомому тригері з регульованим гістерезисом, який включає дві схеми порівняння, входи яких забезпечують поєднання з джерелом опорних напруг та вхідних си гналів, згідно винаходу, одна із схем порівняння виконана з інвертованим виходом, при цьому виходи схем порівняння поєднані з R та S входами RS-тригера. Як видно із викладення суті запропонованого рішення, воно відрізняється від прототипу, та отже, є новим. Рішення також має винахідницький рівень тому що дозволяє, при використанні хоч і відомих засобів, одержати просту схему, яка допускає можливість регулювання зони нечутливості, ширини та знака гістерезису без зниження вхідного опору та ви хідної напруги. Запропоноване технічне рішення промислово придатне, тому що може бути використане у різних системах автоматичного регулювання. На фіг. 1 показана схема запропонованого тригера з регульованим гістерезисом. На фіг. 2 (а), (б), (в) показані діаграми зміни напруги на елементах схеми тригера. Тригер з регульованим гістерезисом поєднаний з двома джерелами опорної напруги 1 (U1) та (U2). Він має схему порівняння 3 з інвертованим виходом та схему порівняння 4 з неінвертованим виходом. Виходи схем порівняння 3 та 4 поєднані з RS-тригером 5. Робота тригера з регульованим гістерезисом показана схематично на діаграмах фіг. 2. У запропонованій схемі RS-тригер забезпечує два значення вихідного сигналу. При досяганні вхідним сигналом значення напруги U1 RS-тригер встановлює для вхідного сигналу значення 0, а при досяганні вхідним сигналом значення напруги U2 RS-тригер встановлює для вихідного сигналу значення 1 (див. діаграму (а)). Регулюючи опорні напруги U1 та U2 та встановлюючи величини опорних напруг такими, що U2 < U1, як показано на діаграмі (а), одержують негативне значення гістерезису з зоною нечутливості, яка дорівнює U2 тa шириною гістерезису, яка дорівнює ΔU = U 1-U2. Регулюючи опорні напруги U1 тa U2 тa встановлюючи величини опорних напруг такими, що U1< U2, як показано на діаграмі (б), одержують позитивне значення гістерезису з зоною нечутливості, яка дорівнює U1, та шириною гістерезису, яка дорівнює ΔU = U 2-U1. Регулюючи опорні напруги U1 та U2 тa встановлюючи величини опорних напруг такими, що U 1= = U2, як показано на діаграмі (в), одержують гістерезис, який дорівнює 0 із зоною нечутливості, яка дорівнює опорній напрузі. Запропоноване технічне рішення може бути використане, наприклад, у пристрої фотоавтомату, для освітлювальної установки. Використовуючи ефект активного гістерезису, воно може забезпечити скорочення невиправданих витрат електроенергії, які виникають у зв'язку із затриманням вимикання, наприклад, при підвищенні природного освітлення. Як видно із викладеного вище, запропонована схема тригера, з регульованим гістерезисом більш проста, у порівнянні з відомими, та має більші функціональні можливості. Фіг. 1 2 38518 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
