Спосіб збирання цукрових буряків

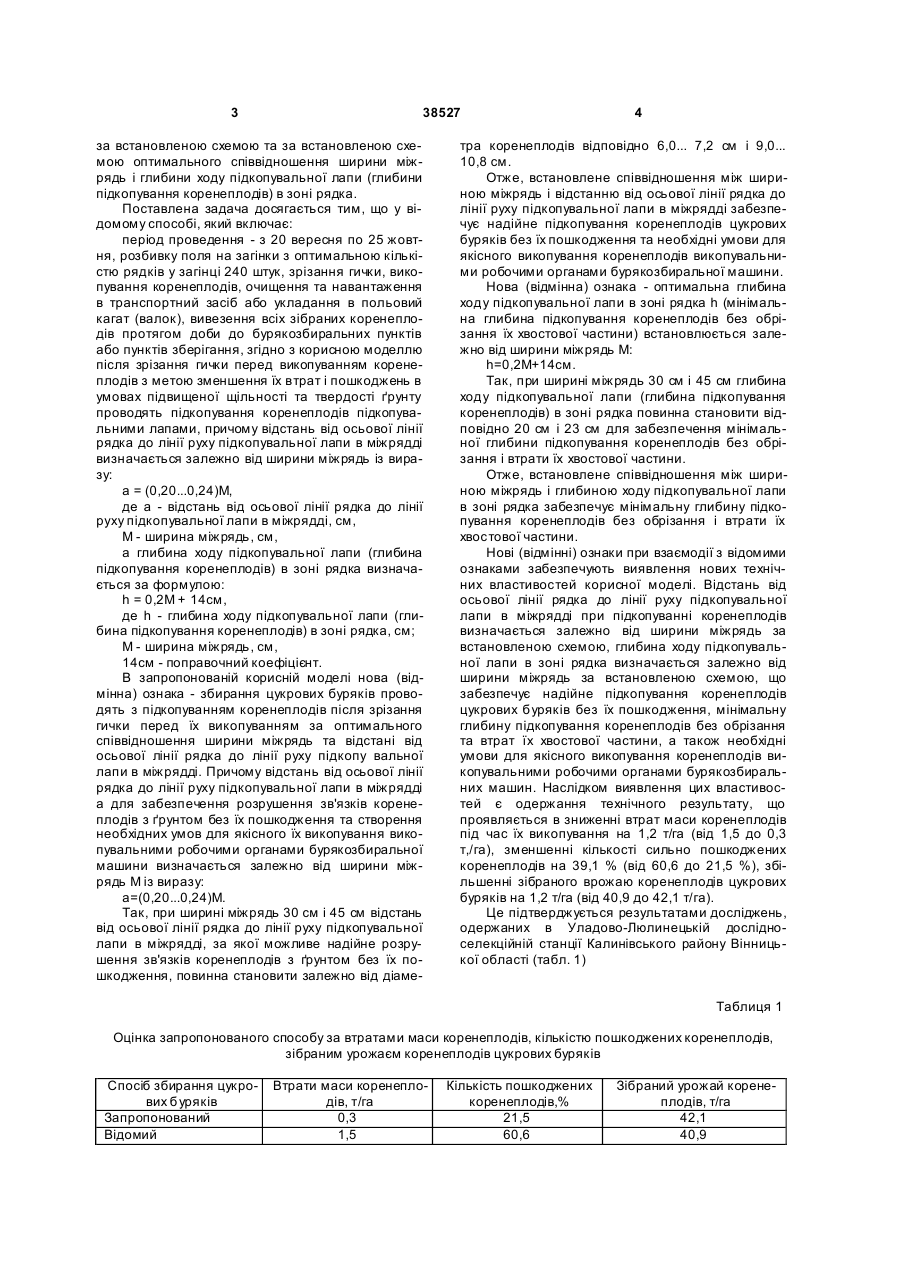

Спосіб збирання цукрових буряків, що включає розбивку поля на загінки з оптимальною кількістю рядків у загінці 240 штук, зрізання гички, викопування коренеплодів, очищення та навантаження в транспортний засіб або укладання в польовий кагат (валок), вивезення всіх зібраних коренеплодів протягом доби до бурякозбиральних пунктів або пунктів зберігання, який відрізняється тим, що після зрізання гички перед викопуванням коре 3 38527 за встановленою схемою та за встановленою схемою оптимального співвідношення ширини міжрядь і глибини ходу підкопувальної лапи (глибини підкопування коренеплодів) в зоні рядка. Поставлена задача досягається тим, що у відомому способі, який включає: період проведення - з 20 вересня по 25 жовтня, розбивку поля на загінки з оптимальною кількістю рядків у загінці 240 штук, зрізання гички, викопування коренеплодів, очищення та навантаження в транспортний засіб або укладання в польовий кагат (валок), вивезення всіх зібраних коренеплодів протягом доби до бурякозбиральних пунктів або пунктів зберігання, згідно з корисною моделлю після зрізання гички перед викопуванням коренеплодів з метою зменшення їх втрат і пошкоджень в умовах підвищеної щільності та твердості ґрунту проводять підкопування коренеплодів підкопувальними лапами, причому відстань від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді визначається залежно від ширини міжрядь із виразу: а = (0,20...0,24)М, де а - відстань від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді, см, М - ширина міжрядь, см, а глибина ходу підкопувальної лапи (глибина підкопування коренеплодів) в зоні рядка визначається за формулою: h = 0,2М + 14см, де h - глибина ходу підкопувальної лапи (глибина підкопування коренеплодів) в зоні рядка, см; М - ширина міжрядь, см, 14см - поправочний коефіцієнт. В запропонованій корисній моделі нова (відмінна) ознака - збирання цукрових буряків проводять з підкопуванням коренеплодів після зрізання гички перед їх викопуванням за оптимального співвідношення ширини міжрядь та відстані від осьової лінії рядка до лінії руху підкопу вальної лапи в міжрядді. Причому відстань від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді а для забезпечення розрушення зв'язків коренеплодів з ґрунтом без їх пошкодження та створення необхідних умов для якісного їх викопування викопувальними робочими органами бурякозбиральної машини визначається залежно від ширини міжрядь М із виразу: а=(0,20...0,24)М. Так, при ширині міжрядь 30 см і 45 см відстань від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді, за якої можливе надійне розрушення зв'язків коренеплодів з ґрунтом без їх пошкодження, повинна становити залежно від діаме 4 тра коренеплодів відповідно 6,0... 7,2 см і 9,0... 10,8 см. Отже, встановлене співвідношення між шириною міжрядь і відстанню від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді забезпечує надійне підкопування коренеплодів цукрових буряків без їх пошкодження та необхідні умови для якісного викопування коренеплодів викопувальними робочими органами бурякозбиральної машини. Нова (відмінна) ознака - оптимальна глибина ходу підкопувальної лапи в зоні рядка h (мінімальна глибина підкопування коренеплодів без обрізання їх хвостової частини) встановлюється залежно від ширини міжрядь М: h=0,2M+14cм. Так, при ширині міжрядь 30 см і 45 см глибина ходу підкопувальної лапи (глибина підкопування коренеплодів) в зоні рядка повинна становити відповідно 20 см і 23 см для забезпечення мінімальної глибини підкопування коренеплодів без обрізання і втрати їх хвостової частини. Отже, встановлене співвідношення між шириною міжрядь і глибиною ходу підкопувальної лапи в зоні рядка забезпечує мінімальну глибину підкопування коренеплодів без обрізання і втрати їх хвостової частини. Нові (відмінні) ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей корисної моделі. Відстань від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді при підкопуванні коренеплодів визначається залежно від ширини міжрядь за встановленою схемою, глибина ходу підкопувальної лапи в зоні рядка визначається залежно від ширини міжрядь за встановленою схемою, що забезпечує надійне підкопування коренеплодів цукрових буряків без їх пошкодження, мінімальну глибину підкопування коренеплодів без обрізання та втрат їх хвостової частини, а також необхідні умови для якісного викопування коренеплодів викопувальними робочими органами бурякозбиральних машин. Наслідком виявлення цих властивостей є одержання технічного результату, що проявляється в зниженні втрат маси коренеплодів під час їх викопування на 1,2 т/га (від 1,5 до 0,3 т,/га), зменшенні кількості сильно пошкоджених коренеплодів на 39,1 % (від 60,6 до 21,5 %), збільшенні зібраного врожаю коренеплодів цукрових буряків на 1,2 т/га (від 40,9 до 42,1 т/га). Це підтверджується результатами досліджень, одержаних в Уладово-Люлинецькій дослідноселекційній станції Калинівського району Вінницької області (табл. 1) Таблиця 1 Оцінка запропонованого способу за втратами маси коренеплодів, кількістю пошкоджених коренеплодів, зібраним урожаєм коренеплодів цукрових буряків Спосіб збирання цукрових буряків Запропонований Відомий Втрати маси коренеплодів, т/га 0,3 1,5 Кількість пошкоджених коренеплодів,% 21,5 60,6 Зібраний урожай коренеплодів, т/га 42,1 40,9 5 38527 Запропонована корисна модель пояснюється кресленнями. На Фіг. зображена схема підкопування коренеплодів цукрових буряків: 1- коренеплід цукрових буряків, 2- підкопувальна лапа, 3міжряддя. Запропонований спосіб збирання цукрових буряків з підкопуванням коренеплодів виконують так. Під час збирання цукрових буряків в умовах підвищеної щільності і твердості ґрунту після зрізання гички перед викопуванням коренеплодів проводять їх підкопування підкопувальними лапами. При цьому для забезпечення надійного підкопування коренеплодів без їх пошкодження, а також мінімальної глибини підкопування коренеплодів без обрізання та втрати їх хвостової частини і створення необхідних умов для якісного викопування коренеплодів викопувальними робочими органами бурякозбиральних машин відстань від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді а встановлюється залежно від ширини міжрядь М і становить (0,20... 0,24)М, а глибина ходу підкопувальної лапи (глибина підкопування коренеплодів) Комп’ютерна в ерстка І.Скворцов а 6 в зоні рядка h визначається залежно від ширини міжрядь Мі становить 0,2М+14см. Запропонований спосіб збирання цукрових буряків забезпечує в умовах підвищеної щільності і твердості ґрунту надійне підкопування коренеплодів цукрових буряків без їх пошкодження, мінімальну глибину підкопування коренеплодів без обрізання та втрат їх хвостової частини та необхідні умови для якісного викопування коренеплодів викопувальними робочими органами бурякозбиральних машин при оптимальному співвідношенні ширини міжрядь і відстані від осьової лінії рядка до лінії руху підкопувальної лапи в міжрядді, а також при оптимальному співвідношенні ширини міжрядь і глибини ходу підкопувальної лапи (глибини підкопування коренеплодів) у зоні рядка. Це дає можливість знизити втрати маси коренеплодів цукрових буряків на 1,2т/га (від 1,5 до 0,3ц/га), зменшити кількість сильно пошкоджених коренеплодів на 39,1% (від 60,6 до 21,5%), збільшити зібраний урожай коренеплодів цукрових буряків на 1,2т/га (від 40,9 до 42,1т/га). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
